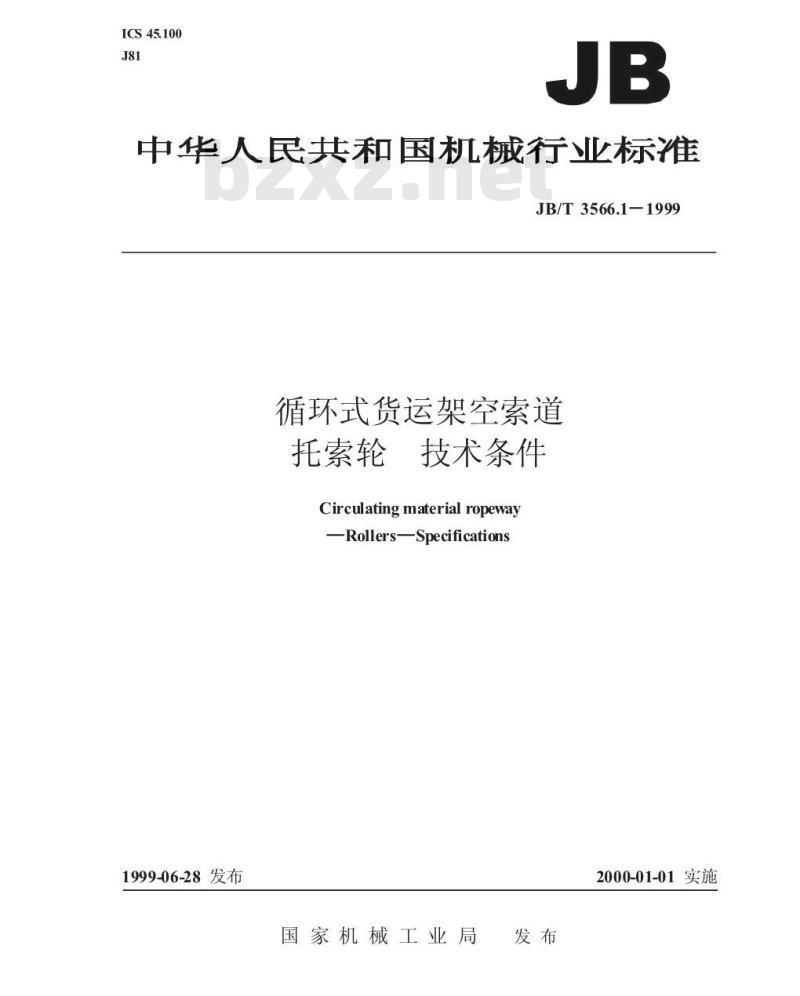

【机械行业标准(JB)】 循环货车架空索道 托索轮 技术条件

ICS45.100
中华人民共和国机械行业标准
JB/T3566.1-1999
循环式货运架空索道
托索轮
技术条件
Circulatingmaterial ropeway
RollersSpecifications
1999-06-28发布bzxZ.net
国家机械工业局
2000-01-01实施
JB/T3566.1—1999

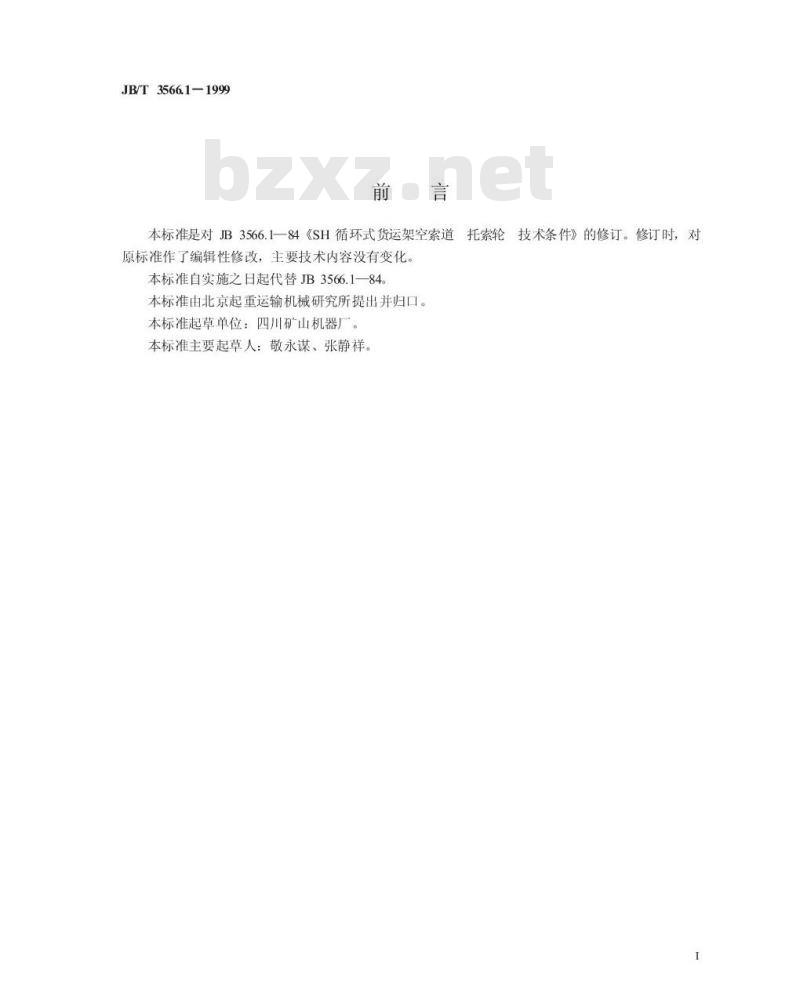

本标准是对JB3566.1一84《SH循环式货运架空索道托索轮技术条件》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB3566.1—84。本标准由北京起重运输机械研究所提出并归口。本标准起草单位：四川矿山机器厂。本标准主要起草人：敬永谋、张静祥1

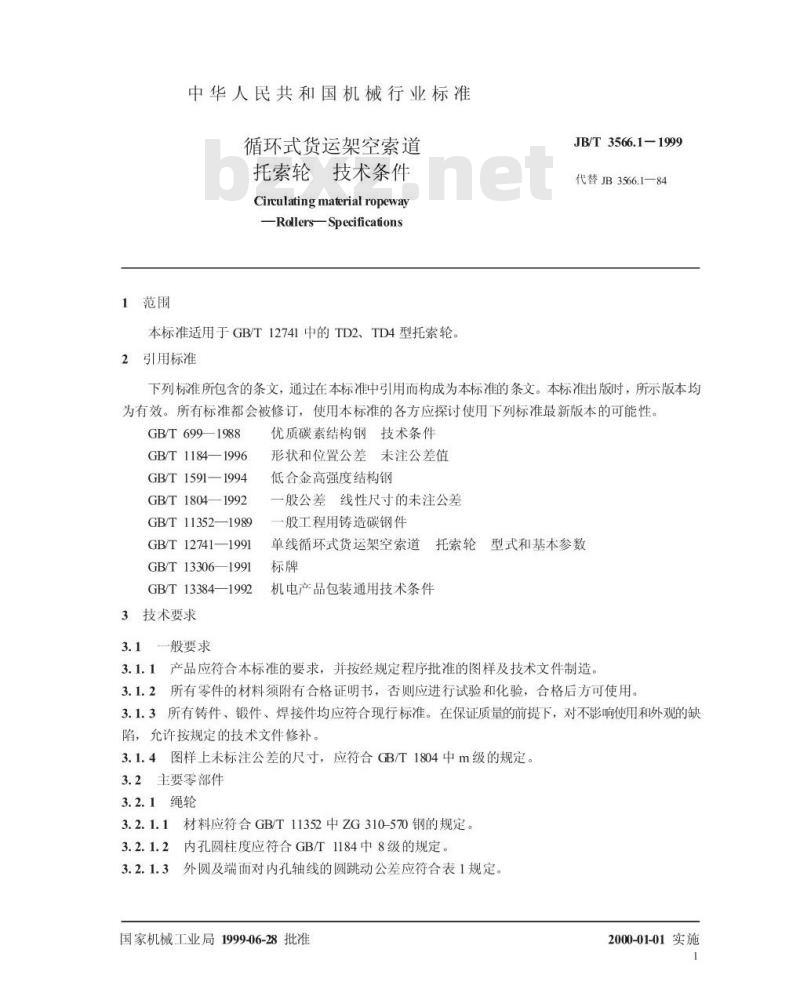

1范围
中华人民共和国机械行业标准
循环式货运架空索道
托索轮技术条件
Circulating material ropeway-RollersSpecifications
本标准适用于GB/T12741中的TD2、TD4型托索轮。2引用标准
JB/T3566.1-1999
代替JB3566.1—84
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6991988
GB/T1184—1996
GB/T 1591—1994
GB/T1804——1992
GB/T11352—1989
GB/T12741—1991
GB/T13306—1991
GB/T13384—1992
3技术要求
3.1般要求
优质碳素结构钢技术条件
形状和位置公差未注公差值
低合金高强度结构钢
一般公差线性尺寸的未注公差
一般工程用铸造碳钢件
单线循环式货运架空索道
型式和基本参数
托索轮
机电产品包装通用技术条件
3.1.1产品应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。3.1.2所有零件的材料须附有合格证明书，否则应进行试验和化验，合格后方可使用。3.1.3所有铸件、锻件、焊接件均应符合现行标准。在保证质量的前提下，对不影响使用和外观的缺陷，允许按规定的技术文件修补。3.1.4图样上未标注公差的尺寸，应符合GB/T1804中m级的规定。3.2主要零部件
3.2.1绳轮

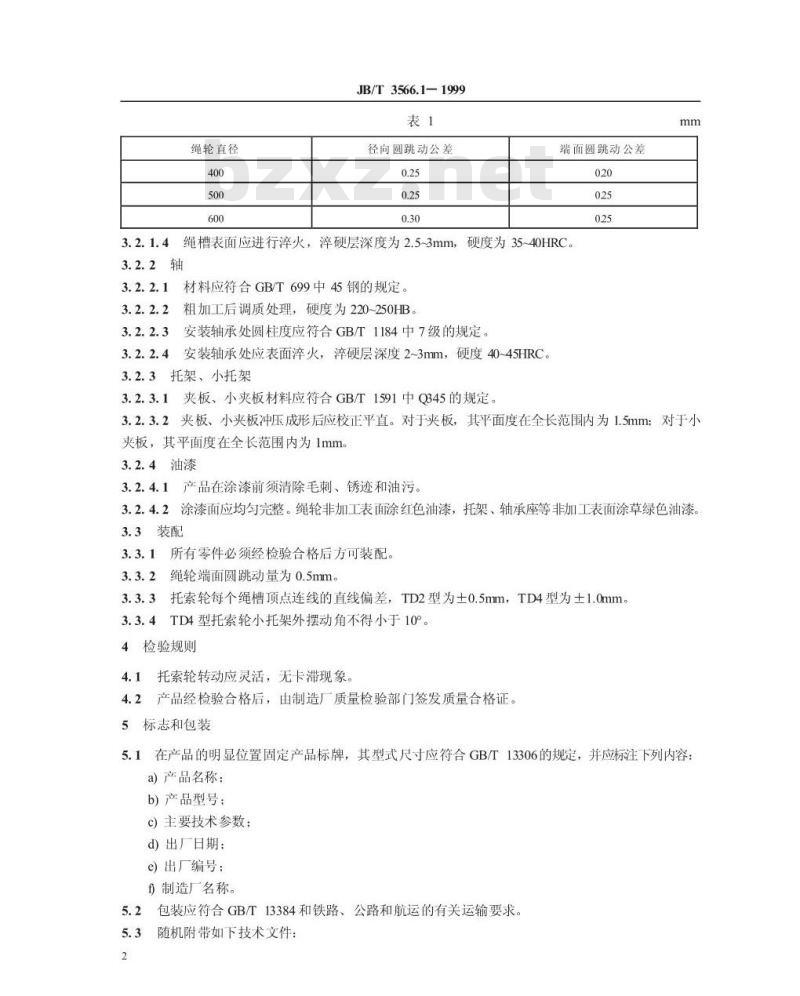

3.2.1.1材料应符合GB/T11352中ZG310-570钢的规定。3.2.1.2内孔圆柱度应符合GB/1184中8级的规定。3.2.1.3外圆及端面对内孔轴线的圆跳动公差应符合表1规定。国家机械工业局1999-06-28批准2000-01-01实施
绳轮直径
JB/T 3566.11999
径向圆跳动公差
端面圆跳动公差
3.2.1.4绳槽表面应进行淬火，淬硬层深度为2.5~3mm，硬度为35~40HRC。3.2.2轴
3.2.2.1材料应符合GB/T699中45钢的规定3.2.2.2粗加工后调质处理，硬度为220~250HB。3.2.2.3安装轴承处圆柱度应符合GBT1184中7级的规定。3.2.2.4安装轴承处应表面淬火，淬硬层深度2~3mm，硬度40~45HRC。3.2.3托架、小托架
3.2.3.1夹板、小夹板材料应符合GB/T1591中Q345的规定。mm
3.2.3.2夹板、小夹板冲压成形后应校正平直。对于夹板，其平面度在全长范围内为1.5mm；对于小夹板，其平面度在全长范围内为1mm。3.2.4油漆
3.2.4.1产品在涂漆前须清除毛刺、锈迹和油污。3.2.4.2涂漆面应均匀完整。绳轮非加工表面涂红色油漆，托架、轴承座等非加工表面涂草绿色油漆。3.3装配
3.3.1所有零件必须经检验合格后方可装配。3.3.2
绳轮端面圆跳动量为0.5mm。
托索轮每个绳槽顶点连线的直线偏差，TD2型为土0.5mm，TD4型为土1.0mm。3.3.3
3.3.4TD4型托索轮小托架外摆动角不得小于10%。4检验规则
4.1托索轮转动应灵活，无卡滞现象。4.2产品经检验合格后，由制造厂质量检验部门签发质量合格证。5标志和包装
5.1在产品的明显位置固定产品标牌，其型式尺寸应符合GB/T13306的规定，并应标注下列内容：a)产品名称：
b)产品型号：
c)主要技术参数：
d)出厂日期：
e)出厂编号：
f制造厂名称。

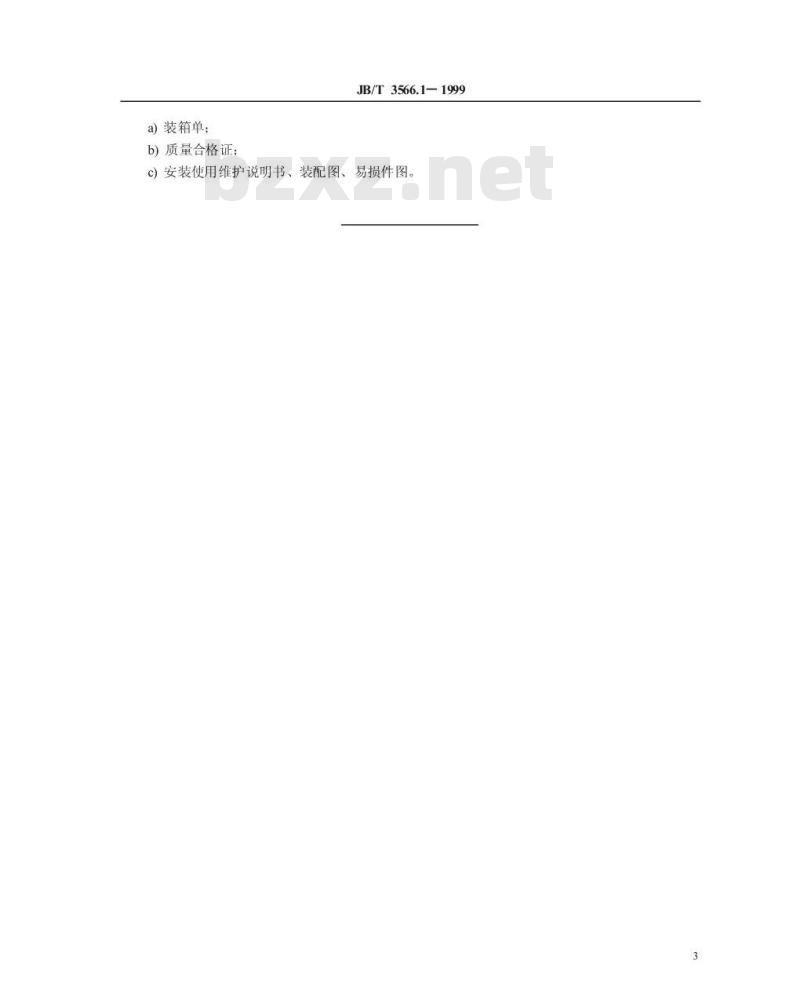

5.2包装应符合GB/T13384和铁路、公路和航运的有关运输要求。5.3随机附带如下技术文件：
a)装箱单；
b）质量合格证；
JB/T3566.1-1999
c）安装使用维护说明书、装配图、易损件图。3
