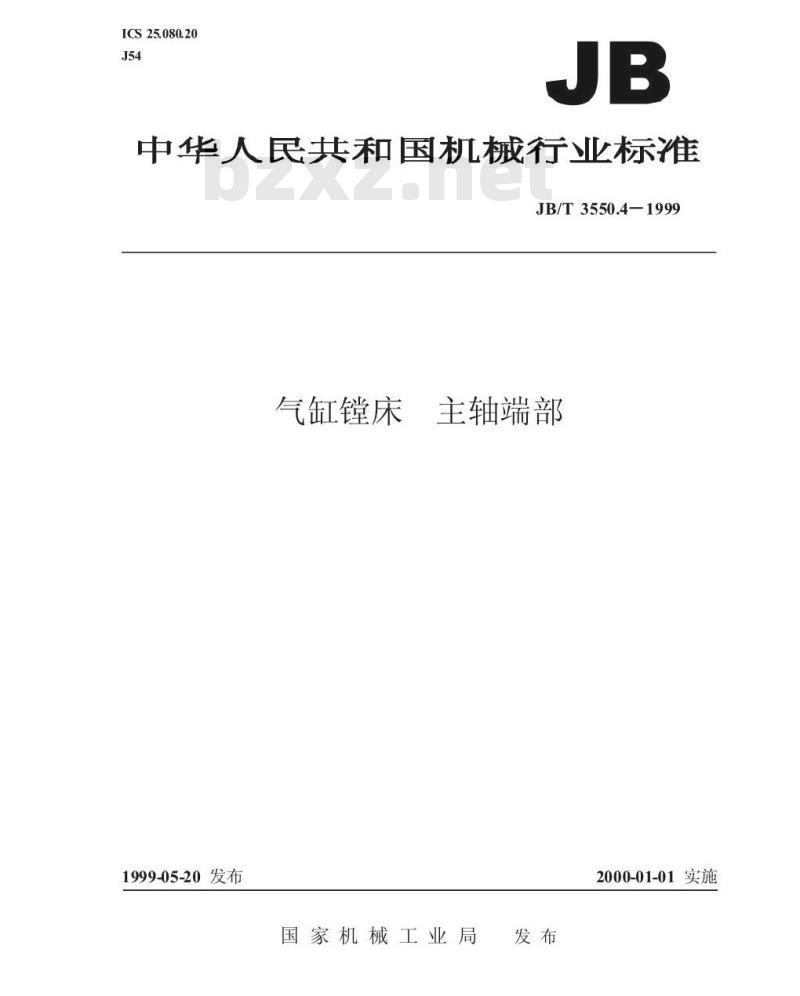

【机械行业标准(JB)】 气缸镗床 主轴端部

ICS25.080.20
中华人民共和国机械行业标准
JB/T3550.4—1999
气缸镗床
1999-05-20发布
主轴端部
2000-01-01实施
国家机械工业局
JB/T3550.4—1999

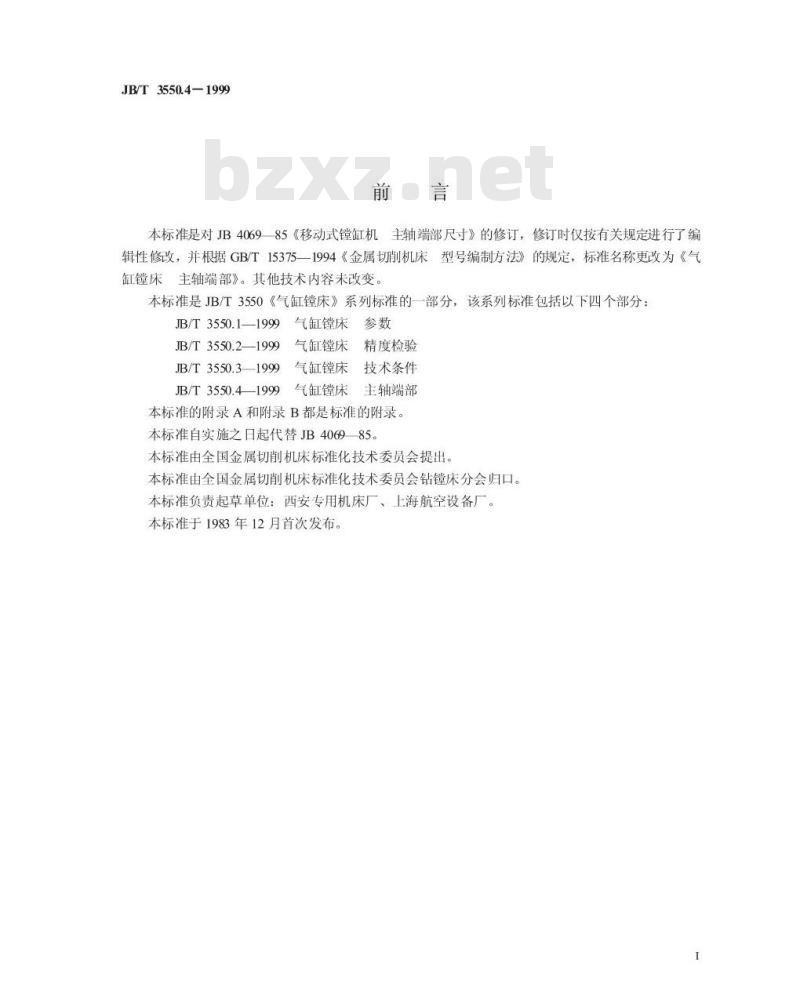

本标准是对JB406985《移动式镗缸机主轴端部尺寸》的修订，修订时仅按有关规定进行了编辑性修改，并根据GB/T15375一1994《金属切削机床型号编制方法》的规定，标准名称更改为《气缸镗床主轴端部》。其他技术内容未改变。本标准是JB/T3550《气缸镗床》系列标准的一部分，该系列标准包括以下四个部分：JB/T 3550.1—1999
JB/T3550.2—1999
JB/T3550.31999
JB/T 3550.41999
气缸镗床参数
气缸镗床精度检验
气缸镗床技术条件
气缸镗床
主轴端部
本标准的附录A和附录B都是标准的附录。本标准自实施之日起代替JB406985。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会钻镗床分会归口。本标准负责起草单位：西安专用机床厂、上海航空设备厂。本标准于1983年12月首次发布。1
1范围
中华人民共和国机械行业标准
气缸镗床
主轴端部
本标准规定了气缸镗床的主轴端部。本标准适用于新设计的气缸镗床。2引用标准
JB/T3550.4—1999
代替JB406985
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1801一1979公差与配合尺寸至500mm孔、轴公差带与配合3A型主轴端部尺寸

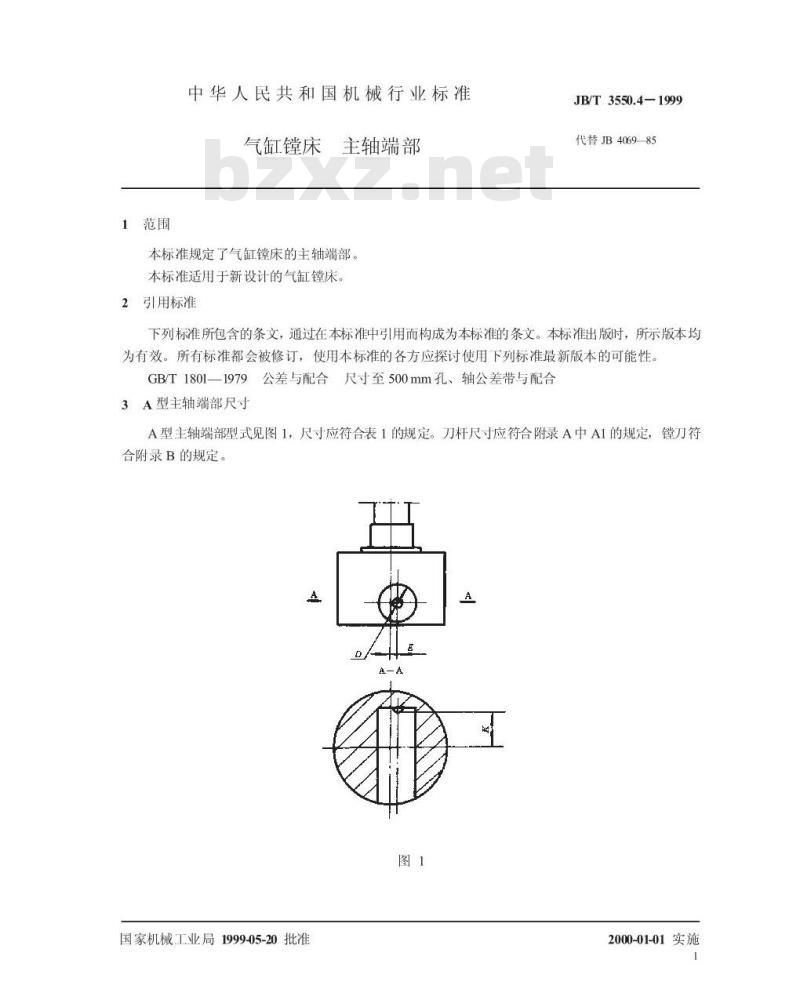

A型主轴端部型式见图1，尺寸应符合表1的规定。刀杆尺寸应符合附录A中A1的规定，镗刀符合附录B的规定。
国家机械工业局1999-05-20批准图1
2000-01-01实施
最大镗孔直径
刀杆孔偏心距E
刀杆孔直径D
对刀常数KwwW.bzxz.Net
JB/T3550.4-1999
注：D的极限偏差按GBT18011979规定的H8确定。B型主轴端部尺寸

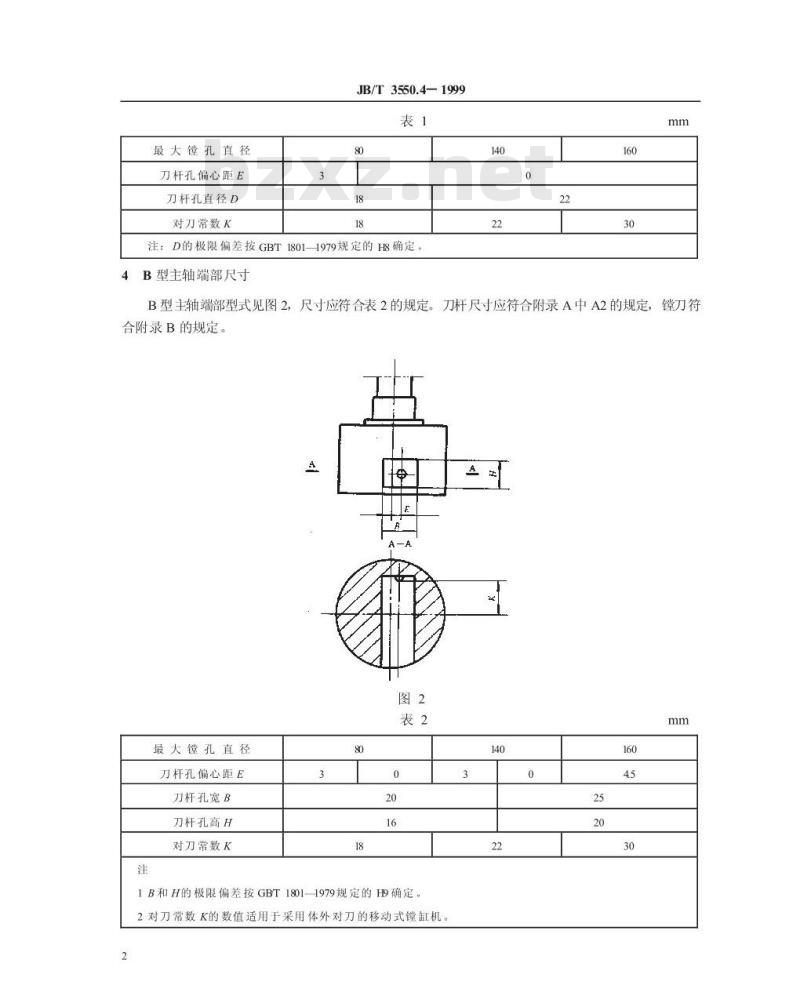

B型主轴端部型式见图2，尺寸应符合表2的规定。刀杆尺寸应符合附录A中A2的规定，镗刀符合附录B的规定。
最大镗孔直径
刀杆孔偏心距E
刀杆孔宽B
刀杆孔高H
对刀常数K
1B和H的极限偏差按GBT1801-1979规定的H9确定，2对刀常数K的数值适用于采用体外对刀的移动式镗缸机。2
A型用刀杆尺寸
A型用刀杆尺寸见图A1、表A1。
最大镗削直径
刀杆孔偏心距E
刀杆直径d
镗刀孔直径D
镗刀孔偏心距e
JB/T3550.4—1999
附录A
（标准的附录）
注：D,和d的极限偏差分别按GBT1801-1979规定的H8和h8确定。0
A2B型用刀杆尺寸
B型用刀杆尺寸见图A2、表A2。
最大镗削直径
刀杆孔偏心距E
刀杆宽b
刀杆高h
镗刀孔直径D，
镗刀孔偏心距e
JB/T 3550.4—1999
注：b、h和D,的极限偏差，分别按GB/T1801-1979规定的h9、h9和H8确定。4
JB/T 3550.4—1999
镗刀尺寸
镗刀尺寸见图B1、表B1。
镗刀直径
刀尖高度
JB/T3550.4-1999
附录B
（标准的附录）
注：d,的极限偏差按GB/T1801—1979规定的h8确定6
机械行业标准
气缸镗床主轴端部
JB/T35504—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
X字数xXX,XXX
印张X/X
19XX年XX月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元
XX-XXX
