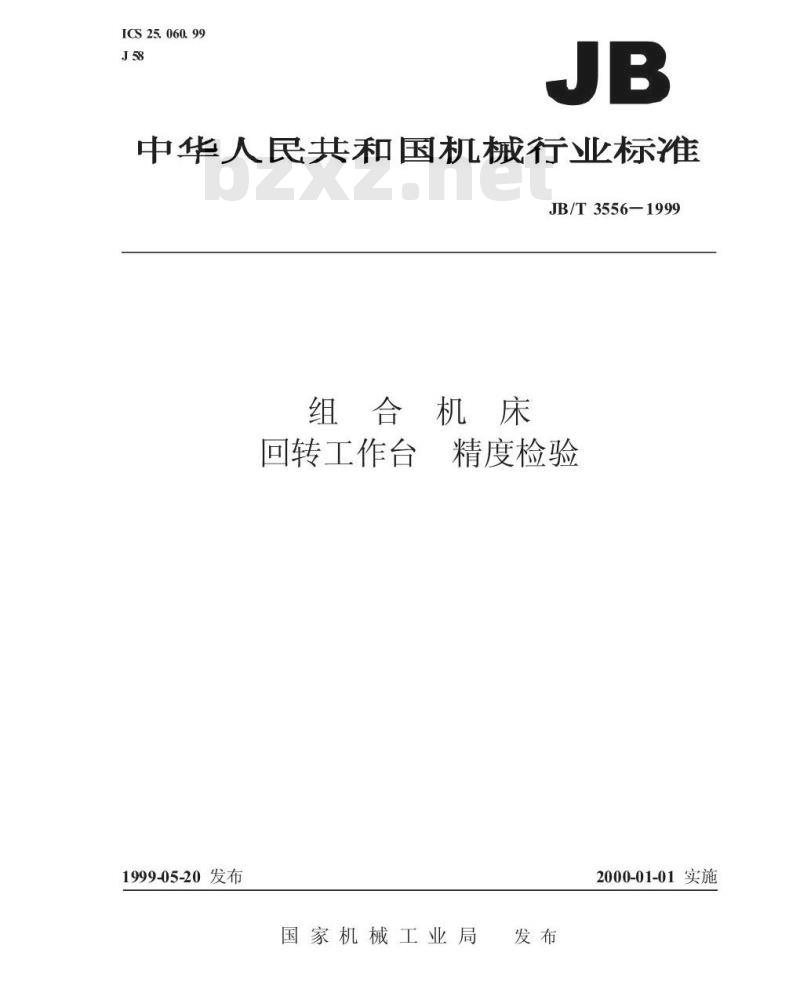

ICS25.060.99
中华人民共和国机械行业标准
JB/T3556—1999
组合机床
精度检验
回转工作台
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T3556—1999

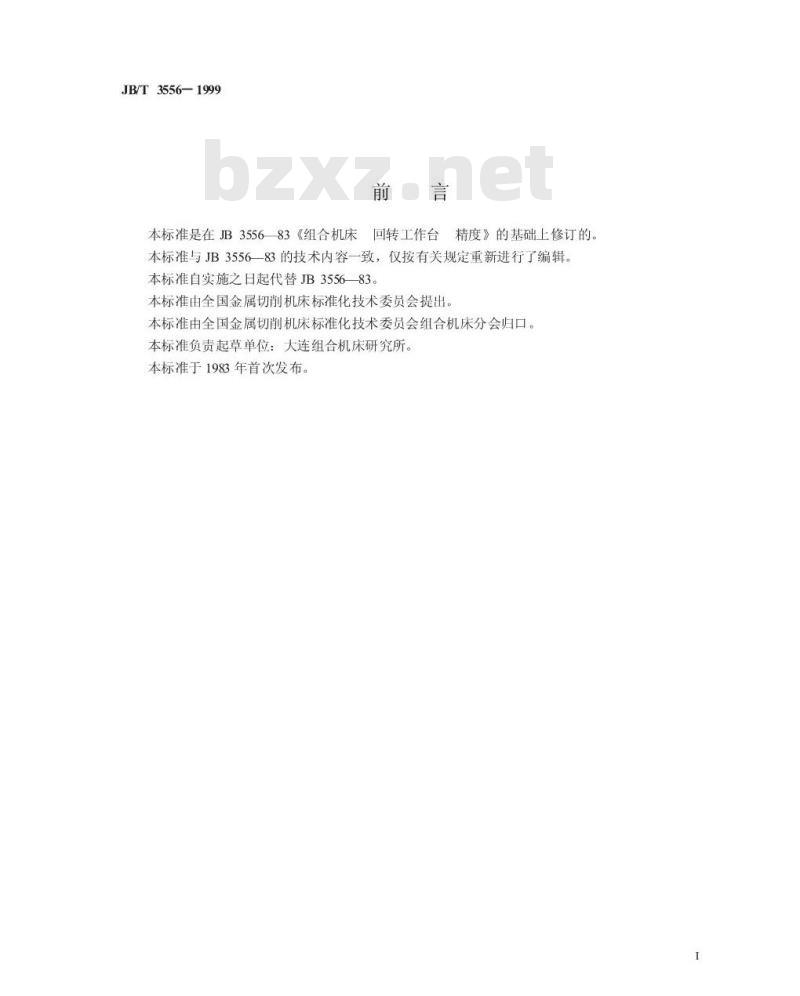

本标准是在JB355683《组合机床回转工作台精度》的基础上修订的本标准与JB3556一83的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起代替JB3556—83。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会组合机床分会归口。本标准负责起草单位：大连组合机床研究所。本标准于1983年首次发布。

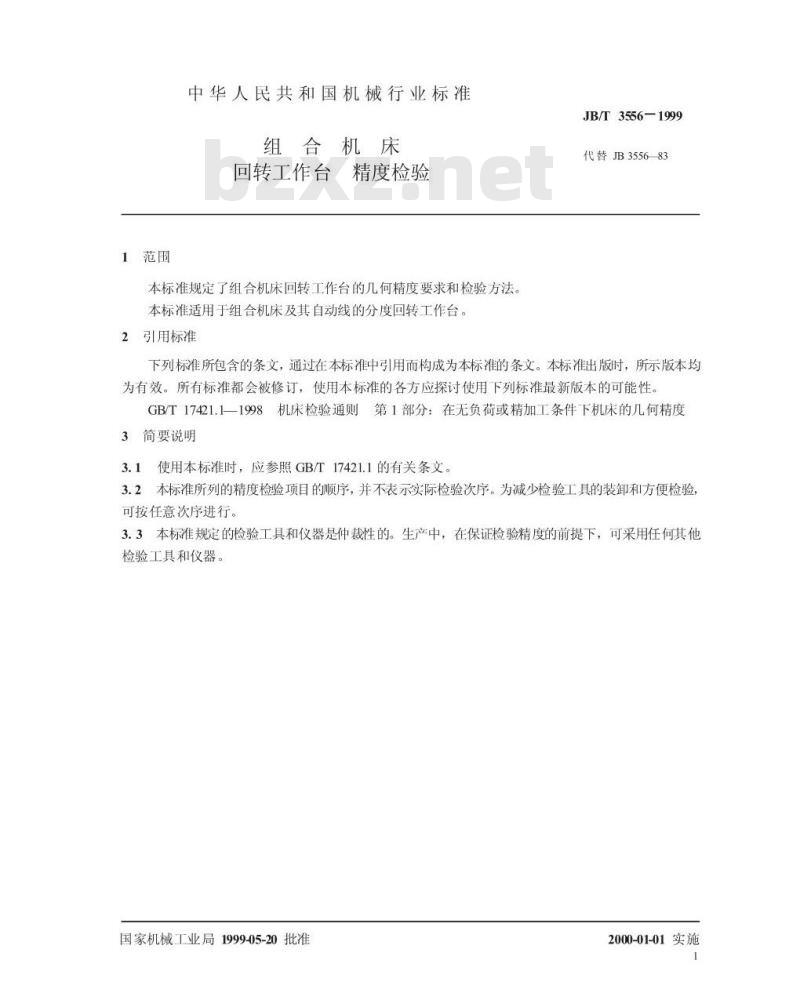

1范围
中华人民共和国机械行业标准
组合机床
回转工作台精度检验
本标准规定了组合机床回转工作台的几何精度要求和检验方法。本标准适用于组合机床及其自动线的分度回转工作台。2引用标准
JB/T3556—1999
代替JB3556-83
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度3简要说明
3.1使用本标准时，应参照GB/T17421.1的有关条文。3.2本标准所列的精度检验项目的顺序，并不表示实际检验次序。为减少检验工具的装卸和方便检验可按任意次序进行。
3.3本标准规定的检验工具和仪器是仲裁性的。生产中，在保证检验精度的前提下，可采用任何其他检验工具和仪器。
国家机械工业局1999-05-20批准2000-01-01实施

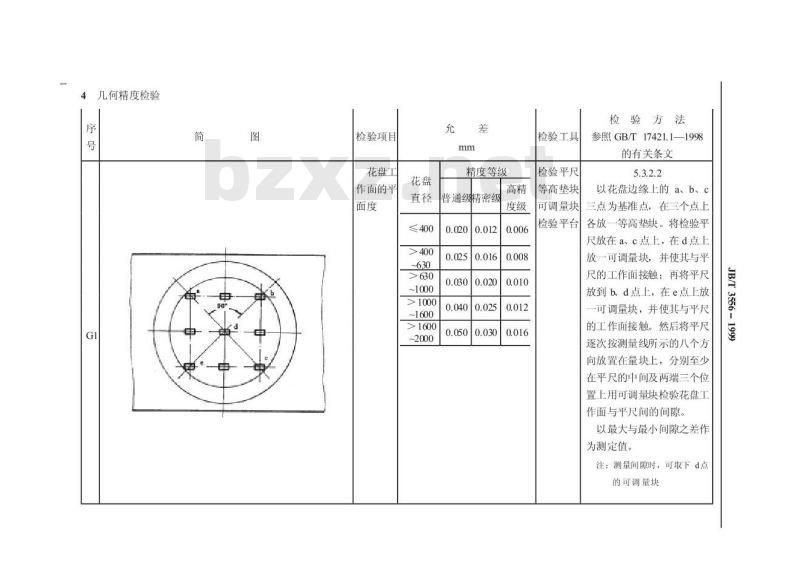

4几何精度检验
检验项目
花盘工
作面的平
≤400
精度等级
普通级精密级
检验工具
检验平尺
等高垫块
可调量块
检验平台
检验方法
参照GB/T17421.1—1998
的有关条文
以花盘边缘上的a、b、c
三点为基准点，在三个点上
各放一等高垫块。将检验平
尺放在a、c点上，在d点上
放一可调量块，并使其与平
尺的工作面接触；再将平尺
放到bd点上，在e点上放
一可调量块，并使其与平尺
的工作面接触。然后将平尺
逐次按测量线所示的八个方
向放置在量块上，分别至少
在平尺的中间及两端三个位
置上用可调量块检验花盘工
作面与平尺间的间隙。
以最大与最小间隙之差作
为测定值。
注：测量间隙时，可取下d点
的可调量块

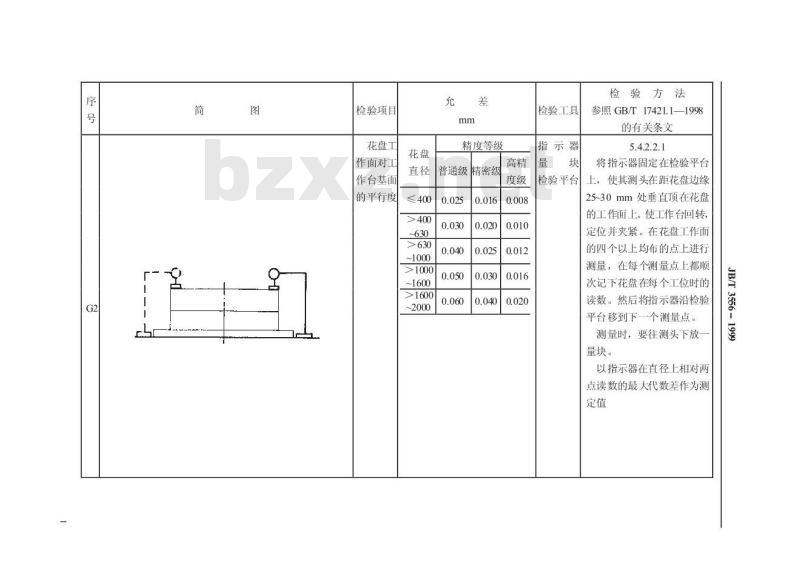

检验项目
花盘工
作面对工
作台基面
的平行度
≤400
精度等级
普通级
精密级
检验工具
指示器
检验平台
检验方法
参照GB/T17421.1—1998
的有关条文
5.4.2.2.1
将指示器固定在检验平台
上，使其测头在距花盘边缘
25~30mm处垂直顶在花盘
的工作面上。使工作台回转
定位并夹紧。在花盘工作面
的四个以上均布的点上进行
测量，在每个测量点上都顺
次记下花盘在每个工位时的
读数。然后将指示器沿检验
平台移到下一个测量点。
测量时，要往测头下放一
量块。
以指示器在直径上相对两
点读数的最大代数差作为测
检验项目
花盘工
作面的端
面跳动
≤400
精度等级
普通级
精密级
检验工具
指示器
检验平台
检验方法
参照GB/T17421.1—1998
的有关条文
将指示器固定在检验平台
上，使其测头在距花盘边缘
25~30mm处垂直顶在花盘
的工作面上。转动花盘，使
其在每个工位上停止、定位
并夹紧以后，记下指示器的
读数。要在均布在180°弧上
的四个以上的测点上进行测
测量时，往测头下放一量
块，其厚度要大于花盘回转
时的抬起高度。
以指示器读数的最大代数
差作为测定值
检验项目
花盘的
径向安装
≤400
精度等级
普通级淋
精密级
检验工具
指示器
检验棒
检验平台
检验方法
参照GB/T17421.1—1998
的有关条文
5.6.1.2.3
将检验棒插入花盘的工艺
孔中。两个指示器互相垂直
固定并使其测头垂直顶在检
验棒的圆柱面上。转动花盘
并使其在每个工位上定位，
记下两个指示器在每个工位
的读数，计算出花盘转一周
时每个指示器读数的最大代
数差。
以指示器读数的最大代数
差作为测定值。
（本项检验不用于多齿盘
定位的工作台和没有中央工
艺孔的工作台）
检验项目
工作台
的分度精
花盘直径
>320~400
>400~500
>500-630
>630-800
>800~1000
>1000-1250
>1250-1600
>1600-2000
精度等级
普通级精密级
检验方法Www.bzxZ.net
检验工具参照GB/T17421.1—1998的有关条文
多面体
在花盘工作面的中央固
自准直仪
定一面数等于工作台位数
检验平台
或成其整数倍的多面体，
在工作台外侧放一自准直
仪。使工作台花盘回转，
并在每个工位上停止、定
位并夹紧。用自准直仪测
量花盘的实际回转角。
以自准直仪读数的最大
代数差作为测定值
机械行业标准
组合机床
回转工作台精度检验
JB/T3556—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
1/16印张3/4字数14.000
开本880×1230
1999年7月第一版
1999年7月第一次印刷
印数1-500
定价1000元
