【团体标准】 厌氧颗粒污泥

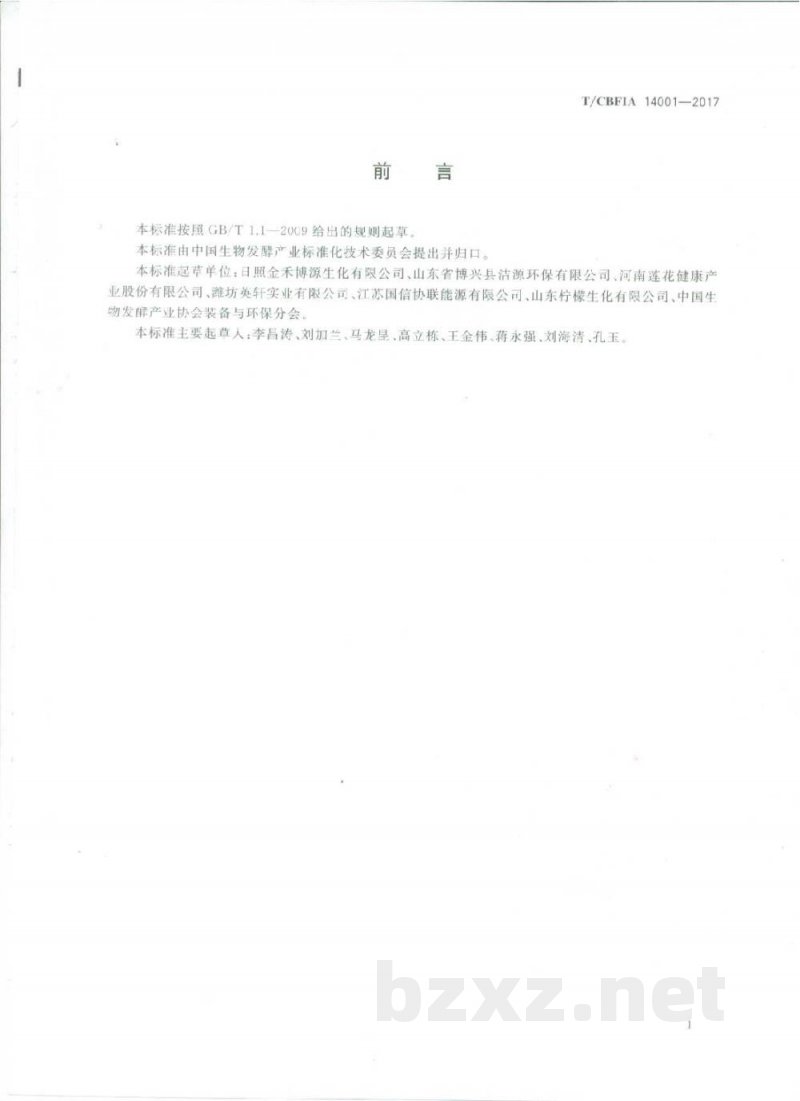

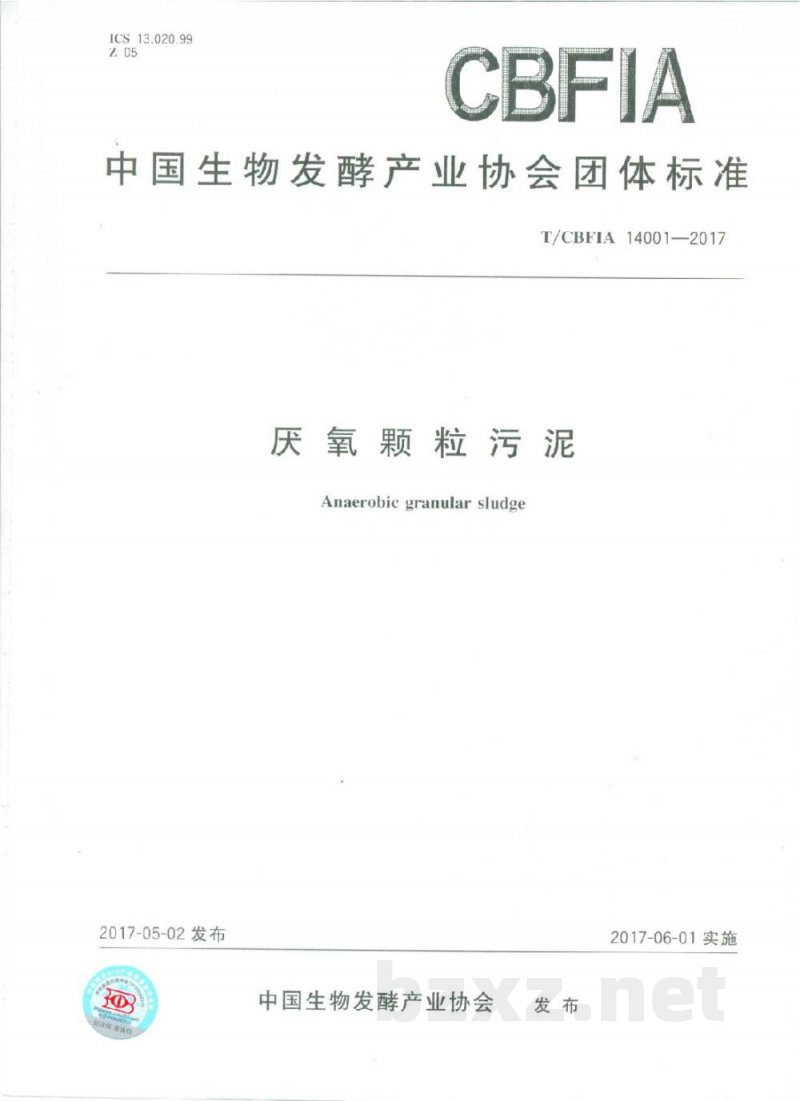

ICS 13.020.99 Z 05 CBFIA 中国生物发酵产业协会团体标准 T/CBFIA 14001—2017 厌氧颗粒污泥 Anaerobic granular sludge 2017-05-02 发布 2017-06-01 实施 中国生物发酵产业协会 发布 前 言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国生物发酵产业协会标准化技术委员会提出并归口。 本标准起草单位：日照金禾博源生化有限公司、山东省博兴县洁源环保有限公司、河南连花健康产业股份有限公司、潍坊英轩实业有限公司、江苏国信协联能源有限公司、山东柠檬生化有限公司、中国生物发酵产业协会装备与环保分会。 本标准主要起草人：李昌涛、刘加兰、马龙昆、高立栋、王金伟、蒋永强、刘海清、孔玉。 1 范围 本标准规定了厌氧颗粒污泥的技术要求、试验方法、检验规则及运输和贮存。 本标准适用于厌氧颗粒污泥的生产、检验和销售。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅该版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 601 化学试剂 标准滴定溶液的制备 GB/T 602 化学试剂 杂质测定用标准溶液 GB/T 603 化学试剂 分析试剂用水及制品的制备 GB/T 668 水质测定方法 CJ/T 221 水处理厂 3 术语和定义 下列术语和定义适用于本文件。 3.1 厌氧颗粒污泥 anaerobic granular sludge 厌氧反应器运行时，在一定水力条件下，由水解发酵菌、产氢、产乙酸菌、产甲烷菌等微生物通过自固定化方式形成的聚集体。 3.2 总固体 total solid; TS 厌氧颗粒污泥除水分后的所余固体物的含量。 3.3 挥发性固体 volatile solids; VS 厌氧污泥中的悬浮物、胶体和溶解性物质中挥发性物质的含量。 4 技术要求 4.1 感官要求 形状为橘圆略扁平，内部为黑色，外部包裹一层略显灰白色黏性物质。 4.2 理化指标 应符合表1的规定。 表1 理化指标 | 项目 | 指标 | | :--- | :--- | | pH | 6.5--7.6 | | 有效颗粒比例 / % | ≥65 | | 有效颗粒粒径 (D) / mm | 50--150 | | 挥发性固体与总固体的比例 / % | ≥65 | | 沉降速度 / (m/h) | — | | 流降比 (SV3C) / % | — | 5 试验方法 5.1 一般规定 本方法中所用的水，在未注明要求时，应符合GB/T 6682—2008中二级水的规格；所用试剂，在未注明规格时，均指分析纯（AR）。分析中所用的标准滴定溶液、杂质测定用标准溶液、制剂及制品，在没有注明要求时，均按照GB/T 601、GB/T 602、GB/T 603的规定制备。取样前将罐内污泥液体搅拌均匀。 5.2 感官检验 取适量样品置于清洁、干燥的白瓷盘中，在自然光线下，目测观察组织形态和色泽，用刀切开观察内部色泽，用手指碰触感觉黏性。 5.3 pH 按CJ/T 221规定的方法测定。 5.4 有效颗粒比例 5.4.1 操作步骤 用500mL量筒量取100mL污泥样品，记录体积数V；加自来水至500mL混合，将上层漂浮层倒掉，然后再加自来水500mL混合，将上层漂浮层倒掉，连续三次后，记录所剩余颗粒污泥体积V1（不包括水层）。 5.4.2 结果计算 有效颗粒比例X，按式(1)计算，其数值以%表示。 $$X = \frac{V_1}{V} \times 100 \quad (1)$$ 式中： X —— 有效颗粒比例，%； V1 —— 剩余颗粒污泥的体积，单位为毫升（mL）； V —— 量取颗粒污泥样品的体积，单位为毫升（mL）。 5.5 有效颗粒粒径 5.5.1 操作步骤 取5.4中洗净后颗粒污泥10粒放在平板玻璃上，用直尺测量粒径。 5.5.2 结果计算 有效颗粒粒径D，其数值单位为毫米（mm），按式(2)计算： $$D = \frac{\sum_{i=1}^{10} d_i}{10} \quad (2)$$ 式中： D —— 有效颗粒粒径，单位为毫米（mm）； d —— 单个颗粒污泥直径，单位为毫米（mm）。 5.6 挥发性固体与总固体的比例 5.6.1 总固体 5.6.1.1 操作步骤 取一个清洗干净并烘干至恒重的瓷坩埚，用分析天平称量，记为m0；取样约20mL置于瓷坩埚中，称量记为m1；在103℃~105℃下烘干2h，取出，置于干燥器中冷却至室温，用分析天平称量。重复该烘干-冷却-称量的过程，直至恒重（最后两次的质量差小于30mg），记为m2。 5.6.1.2 结果计算 总固体TS按式(3)计算，其数值单位以%表示。 $$TS = \frac{m_1 - m_2}{m_1 - m_0} \times 100 \quad (3)$$ 式中： TS —— 总固体，%； m1 —— 烘干前坩埚和污泥质量，单位为克（g）； m2 —— 烘干后坩埚和污泥质量，单位为克（g）； m0 —— 恒重后空坩埚质量，单位为克（g）。 5.6.2 挥发性固体 5.6.2.1 操作步骤 将5.6.1.1烘干至恒重的瓷坩埚置于马弗炉中，升温至550℃±50℃下灼烧1h后，关掉电源，待炉内温度降至200℃左右时取出，在干燥器中冷却至室温，用分析天平称量。重复该灼烧-冷却-干燥-称重步骤直至恒重（最后两次的质量差小于30mg），记为m3。 5.6.2.2 结果计算 挥发性固体VS按式(4)计算，其数值单位以%表示。 $$VS = \frac{m_2 - m_3}{m_1 - m_0} \times 100 \quad (4)$$ 式中： VS —— 挥发性固体，%； m1 —— 烘干前坩埚和污泥质量，单位为克（g）； m2 —— 烘干后坩埚和污泥质量，单位为克（g）； m3 —— 灼烧后坩埚和污泥质量，单位为克（g）； m0 —— 恒重后空坩埚质量，单位为克（g）。
