【其他行业标准】 电池级无水氯化锂

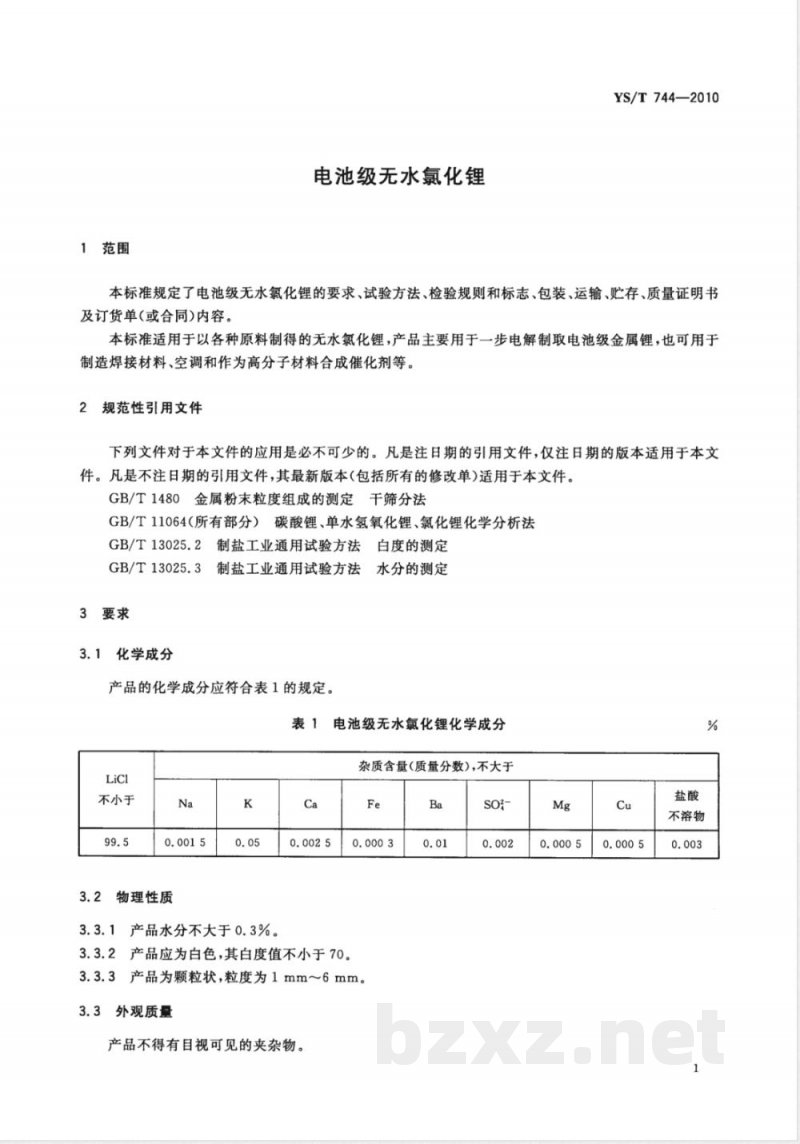

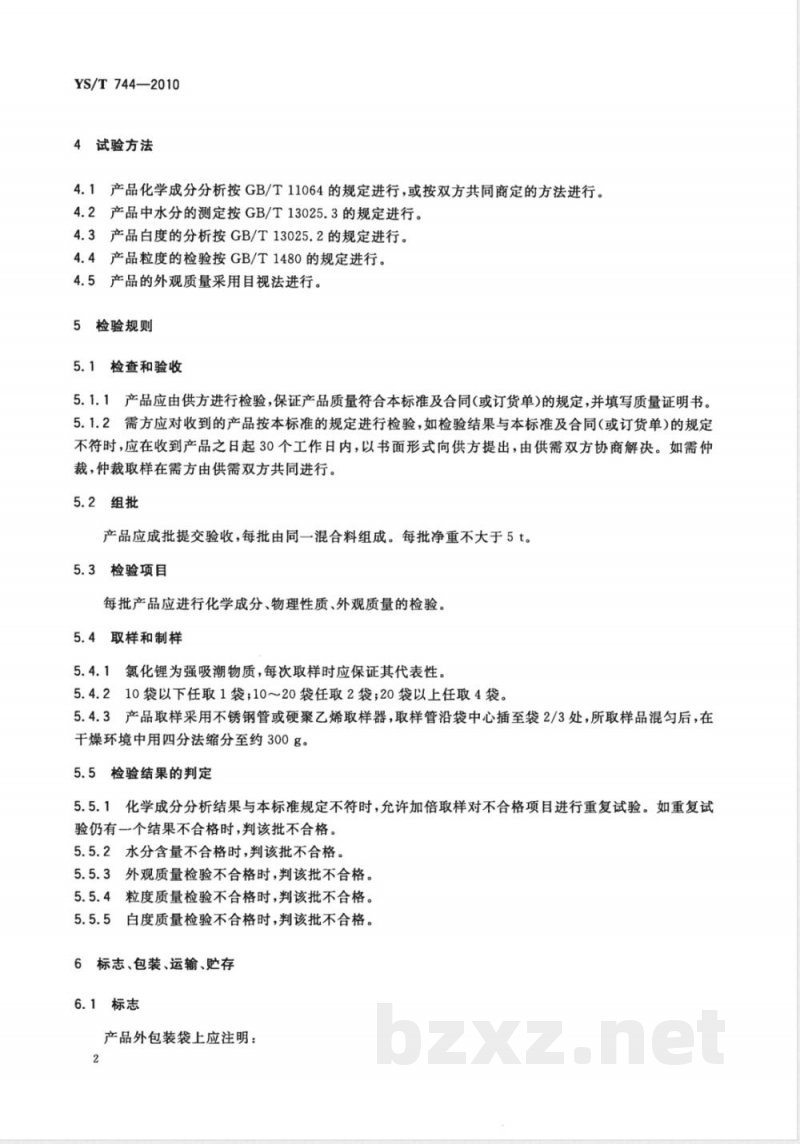

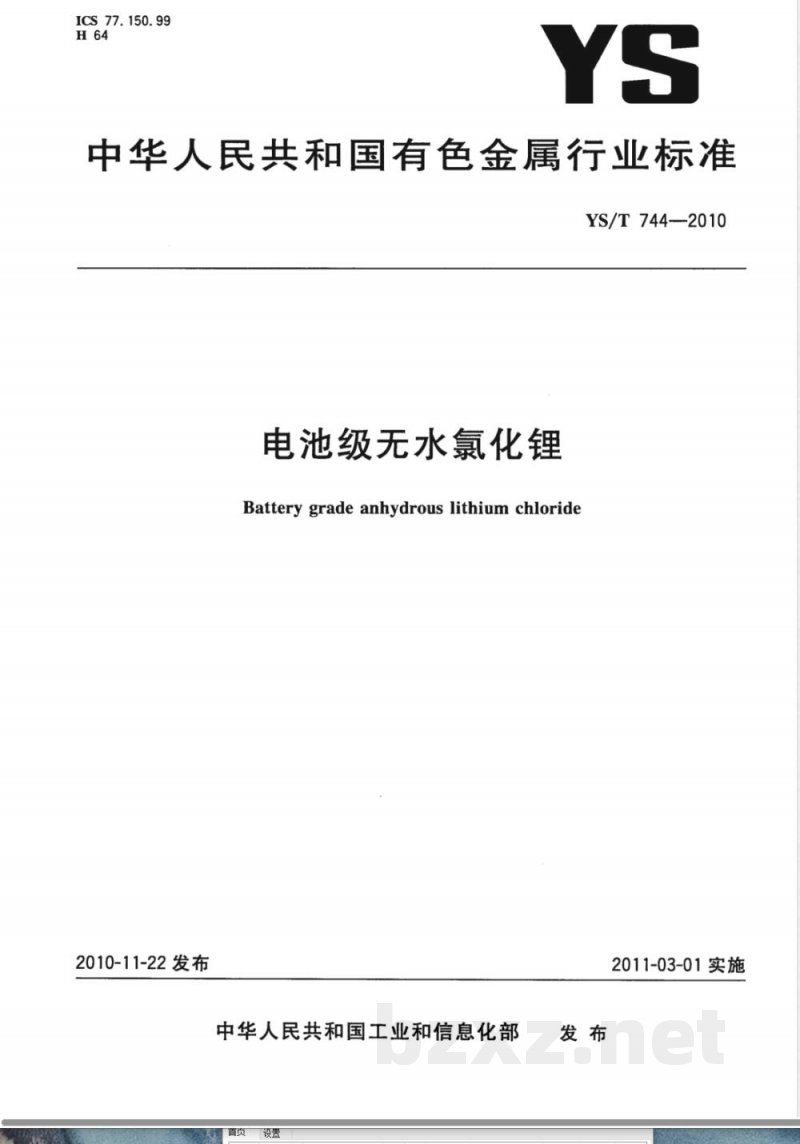

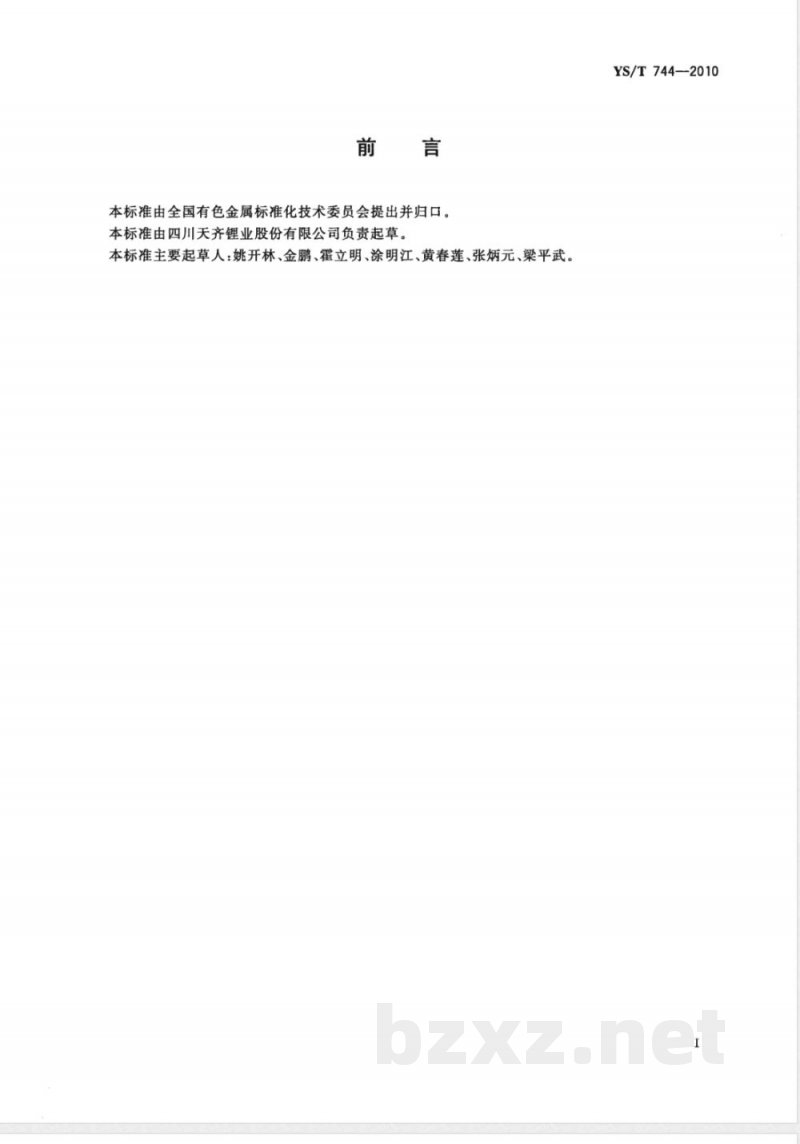

ICS 77.150.99 H64 中华人民共和国有色金属行业标准 YS/T 744—2010 电池级无水氯化锂 Battery grade anhydrous lithium chloride 2010-11-22发布 2011-03-01实施 发布单位：中华人民共和国工业和信息化部 前言 本标准由全国有色金属标准化技术委员会提出并归口。 本标准由四川天齐锂业股份有限公司负责起草。 本标准主要起草人：姚开林、金鹏、霍立明、涂明江、黄春莲、张炳元、梁平武。 1 范围 本标准规定了电池级无水氯化锂的要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。 本标准适用于以各种原料制得的无水氯化锂产品。该产品主要用于一步电解制取电池级金属锂，也可用于焊接材料、空调领域以及作为高分子材料合成催化剂等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅适用于所注日期版本；凡是不注日期的引用文件，适用于其最新版本（包括所有修改单）。 GB/T 1480 金属粉末粒度组成的测定 干筛分法 GB/T 11064（所有部分）碳酸锂、单水氢氧化锂、氯化锂化学分析方法 GB/T 13025.2 制盐工业通用试验方法 白度的测定 GB/T 13025.3 制盐工业通用试验方法 水分的测定 3 要求 3.1 化学成分 产品的化学成分应符合以下要求（质量分数）： LiCl含量不小于99.5%； 杂质含量不大于： Na：0.0015%； K：0.05%； Ca：0.0025%； Fe：0.0003%； Ba：0.01%； SO₄²⁻：0.002%； Mg：0.0005%； Cu：0.0005%； 盐酸不溶物：0.003%。 3.2 物理性质 产品水分不大于0.3%； 产品白度值不小于70； 产品为颗粒状，粒度为1 mm～6 mm。 3.3 外观质量 产品应为白色，不得有目视可见的夹杂物。 4 试验方法 4.1 化学成分分析按GB/T 11064规定进行，或按供需双方商定的方法进行。 4.2 水分测定按GB/T 13025.3规定进行。 4.3 白度测定按GB/T 13025.2规定进行。 4.4 粒度检测按GB/T 1480规定进行。 4.5 外观质量采用目视法检查。 5 检验规则 5.1 检查和验收 5.1.1 产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）要求，并出具质量证明书。 5.1.2 需方应按本标准进行验收。如检验结果不符合要求，应在收到产品之日起30个工作日内以书面形式提出，由供需双方协商解决；如需仲裁，取样由双方共同进行。 5.2 组批 产品应成批提交验收，每批由同一混合料组成，每批净重不大于5 t。 5.3 检验项目 每批产品应进行化学成分、物理性质和外观质量的检验。 5.4 取样和制样 氯化锂为强吸潮物质，取样应保证代表性。 取样规定： 10袋以下任取1袋；10～20袋任取2袋；20袋以上任取4袋。 取样工具采用不锈钢管或硬聚乙烯取样器，从袋中心插入至约2/3处取样。样品混匀后，在干燥环境中采用四分法缩分至约300 g。 5.5 检验结果判定 5.5.1 化学成分不合格时，允许加倍取样复验；如仍有不合格项，则判该批不合格。 5.5.2 水分不合格时，判该批不合格。 5.5.3 外观质量不合格时，判该批不合格。 5.5.4 粒度不合格时，判该批不合格。 5.5.5 白度不合格时，判该批不合格。 6 标志、包装、运输、贮存 6.1 标志 产品外包装应注明： a）供方名称； b）产品名称； c）批号； d）毛重； e）净重； f）“防潮”标志。 6.2 包装 产品内层采用双层塑料袋包装，外层为编织袋，或按供需双方协商方式包装。 每袋毛重为25.2 kg±0.025 kg，净重为25 kg±0.025 kg。 6.3 运输与贮存 产品为强吸潮物质，运输和贮存过程中应注意防潮，避免包装破损，搬运时应轻装轻卸。 6.4 质量证明书 每批产品应附有质量证明书，内容包括： a）供方名称； b）产品名称； c）批号； d）净重和件数； e）分析检验结果及检验部门印记； f）本标准编号； g）出厂日期。 7 订货单（或合同）内容 订货单（或合同）应包括产品名称、规格、数量及其他技术要求等内容。
