【其他行业标准】 热轧钛带卷

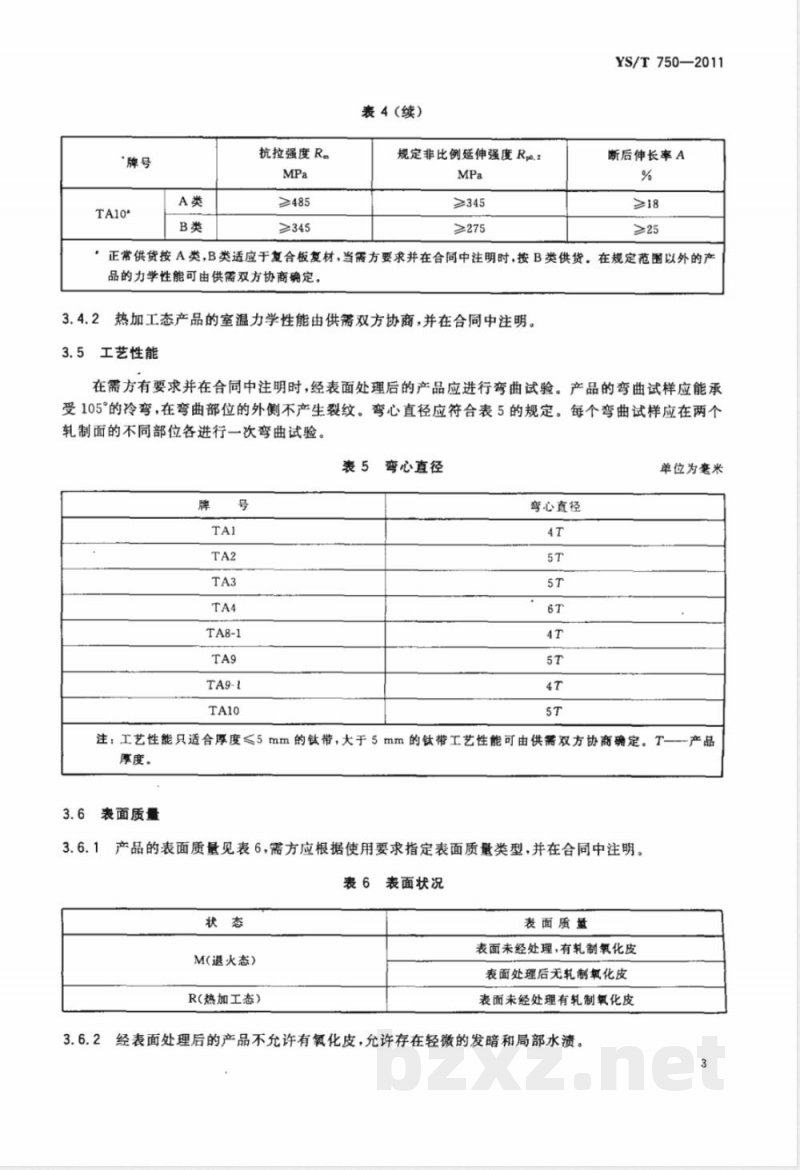

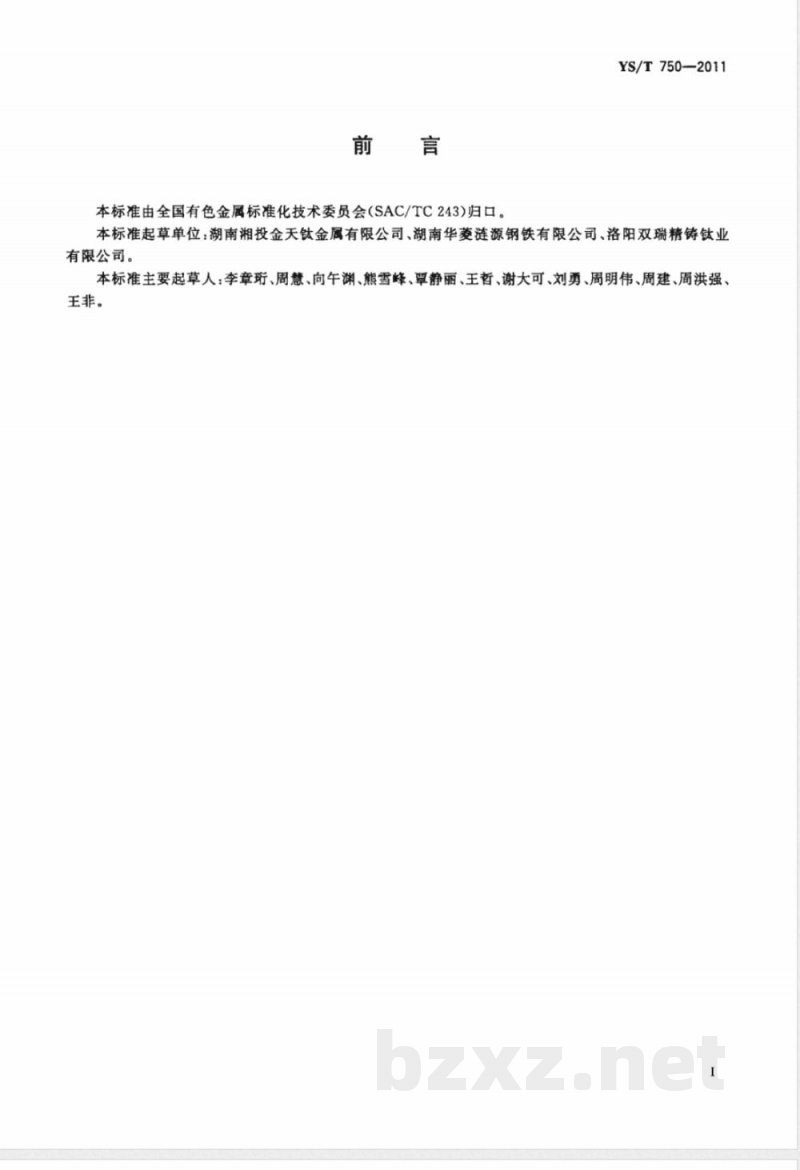

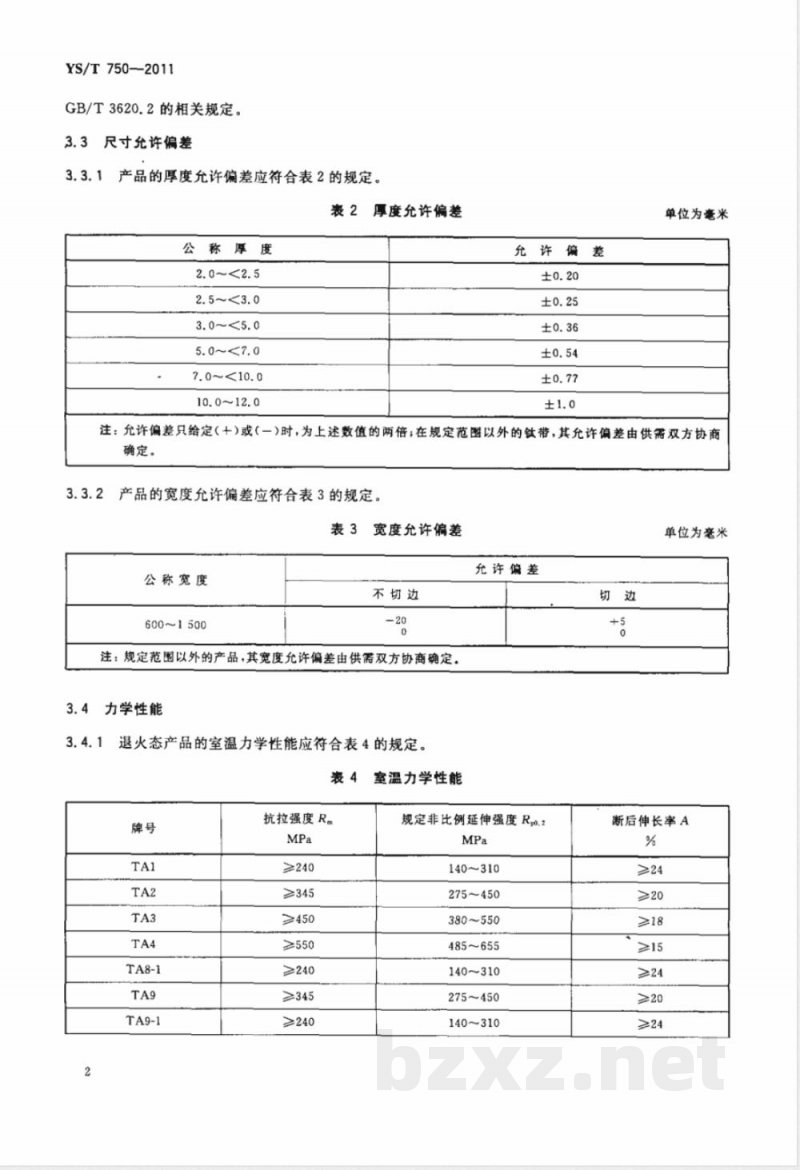

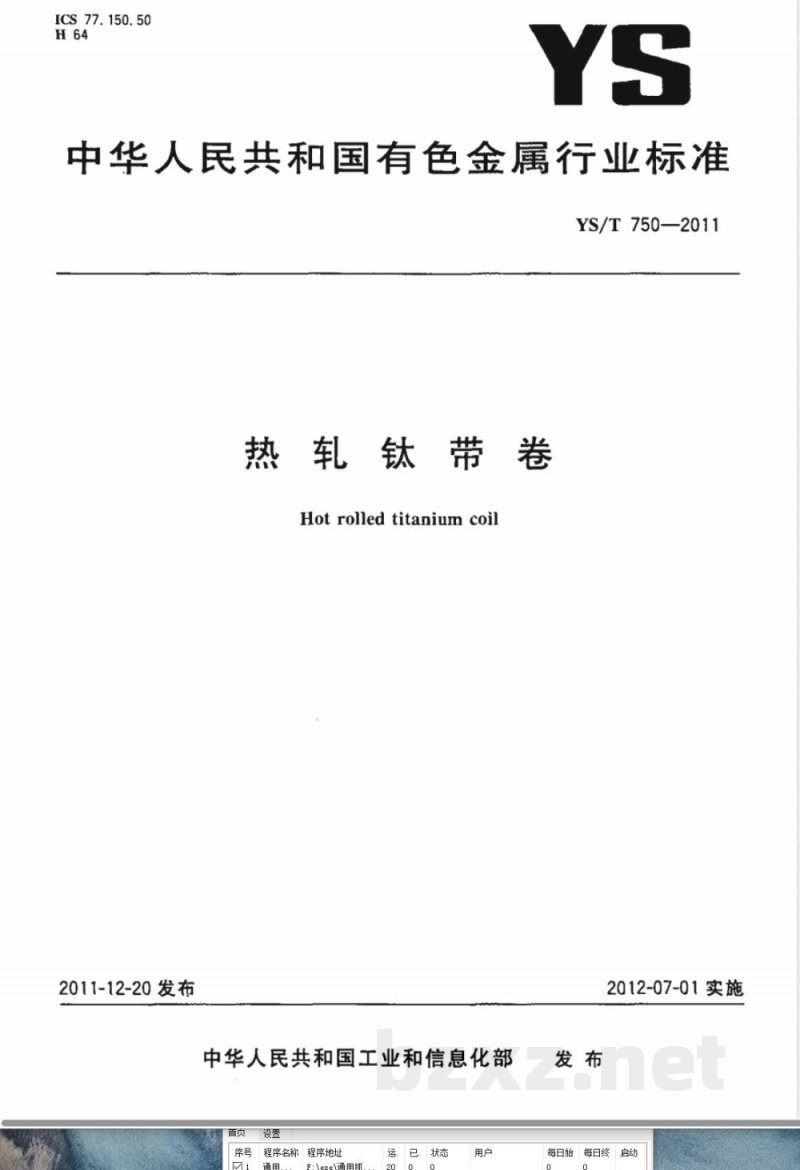

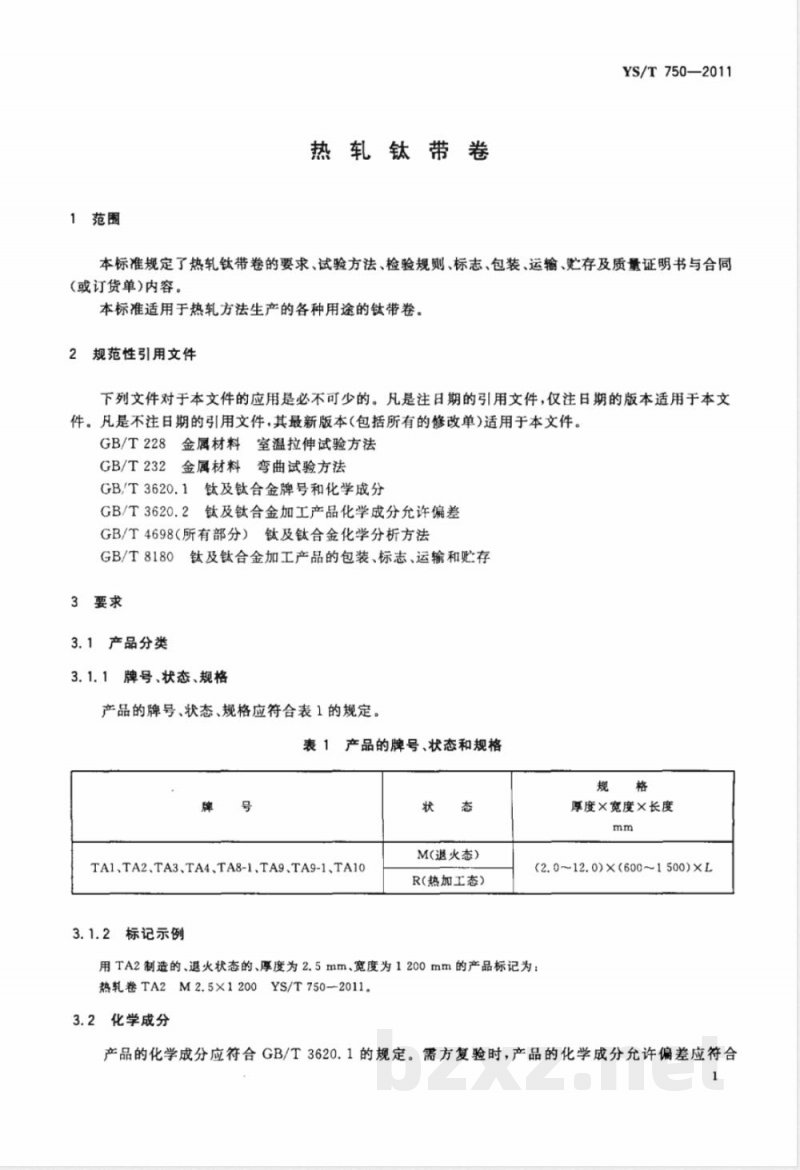

ICS 77.150.50 H64 中华人民共和国有色金属行业标准 YS/T 750—2011 热轧钛带卷 Hot rolled titanium coil 2011-12-20发布 2012-07-01实施 发布单位：中华人民共和国工业和信息化部 前言 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：湖南湘投金天钛金属有限公司、湖南华菱涟源钢铁有限公司、洛阳双瑞精铸钛业有限公司。 本标准主要起草人：李章珩、周慧、向午渊、熊雪峰、覃静丽、王哲、谢大可、刘勇、周明伟、周建、周洪强、王非。 1 范围 本标准规定了热轧钛带卷的要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于采用热轧方法生产的各种用途的钛带卷。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228 金属材料 室温拉伸试验方法 GB/T 232 金属材料 弯曲试验方法 GB/T 3620.1 钛及钛合金牌号和化学成分 GB/T 3620.2 钛及钛合金加工产品化学成分允许偏差 GB/T 4698（所有部分）钛及钛合金化学分析方法 GB/T 8180 钛及钛合金加工产品的包装、标志、运输和贮存 3 要求 3.1 产品分类 3.1.1 牌号、状态、规格 产品牌号包括：TA1、TA2、TA3、TA4、TA8-1、TA9、TA9-1、TA10。 状态： M（退火态） R（热加工态） 规格：厚度×宽度×长度（mm）为（2.0～12.0）×（600～1500）×L。 3.1.2 标记示例 用TA2制造的退火态产品，厚度为2.5 mm、宽度为1200 mm，其标记为：热轧卷 TA2M 2.5×1200 YS/T 750—2011。 3.2 化学成分 产品的化学成分应符合GB/T 3620.1的规定。需方复验时，化学成分允许偏差应符合GB/T 3620.2的规定。 3.3 尺寸允许偏差 3.3.1 厚度允许偏差（单位：mm） 2.0～<2.5：±0.20 2.5～<3.0：±0.25 3.0～5.0：±0.36 5.0～<7.0：±0.54 7.0～<10.0：±0.77 10.0～12.0：±1.00 注：仅给出单向偏差时，其总偏差为上述数值的两倍；超出规定范围时由供需双方协商。 3.3.2 宽度允许偏差 公称宽度600～1500 mm。 不切边产品宽度允许偏差为负偏差控制；切边产品宽度允许偏差为正偏差控制。具体偏差由供需双方协商确定。 3.4 力学性能 3.4.1 退火态产品室温力学性能 TA1：Rm≥240 MPa，Rp0.2为140～310 MPa，A≥24% TA2：Rm≥345 MPa，Rp0.2为275～450 MPa，A≥20% TA3：Rm≥450 MPa，Rp0.2为380～550 MPa，A≥18% TA4：Rm≥550 MPa，Rp0.2为485～655 MPa，A≥15% TA8-1：Rm≥240 MPa，Rp0.2为140～310 MPa，A≥24% TA9：Rm≥345 MPa，Rp0.2为275～450 MPa，A≥20% TA9-1：Rm≥240 MPa，Rp0.2为140～310 MPa，A≥24% TA10： A类：Rm≥485 MPa，Rp0.2≥345 MPa，A≥18% B类：Rm≥345 MPa，Rp0.2≥275 MPa，A≥25% 注：正常供货按A类执行，B类适用于复合板复材，当需方提出并在合同中注明时执行。 3.4.2 热加工态产品力学性能由供需双方协商确定，并在合同中注明。 3.5 工艺性能 当需方有要求并在合同中注明时，产品经表面处理后应进行弯曲试验。试样应能承受105°冷弯，弯曲外侧不得产生裂纹。弯心直径应符合相关规定，每个试样应在两个轧制面的不同部位各进行一次试验。 4 试验方法、检验规则及其他要求 试验方法、检验规则、标志、包装、运输、贮存及质量证明书等按相关标准执行。 本标准对热轧钛带卷的技术要求进行了系统规定，是钛带卷生产、检验和应用的重要依据。
