【其他行业标准】 离心球墨铸铁管用生铁

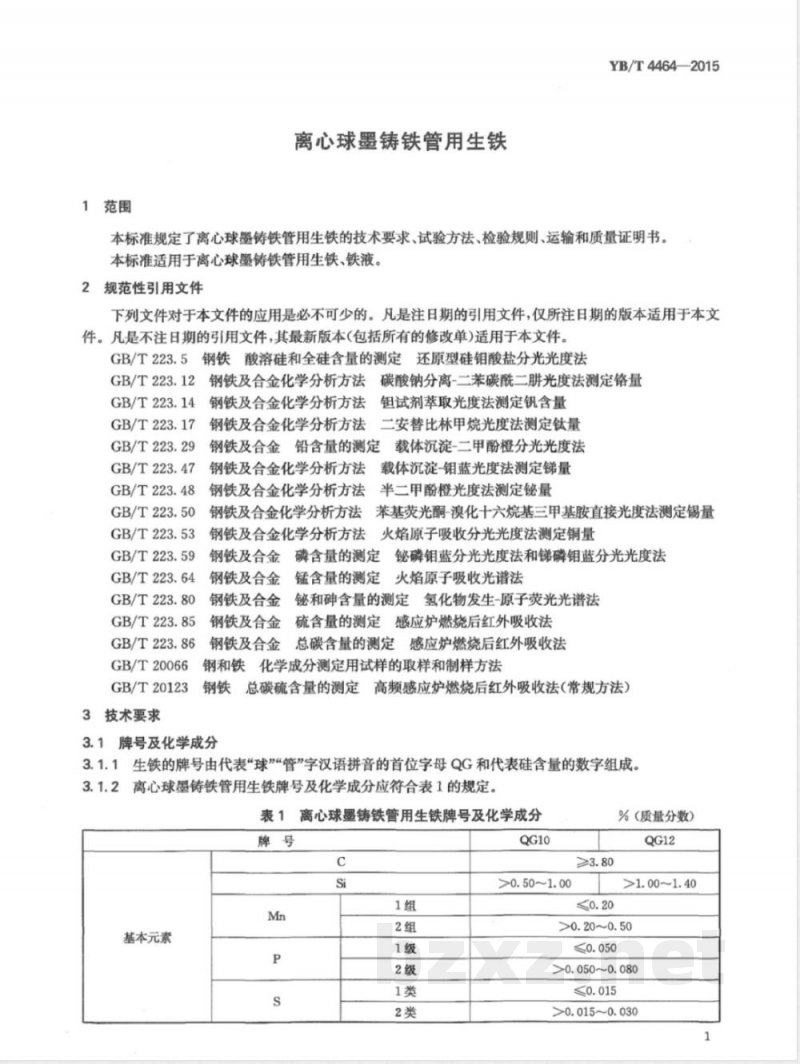

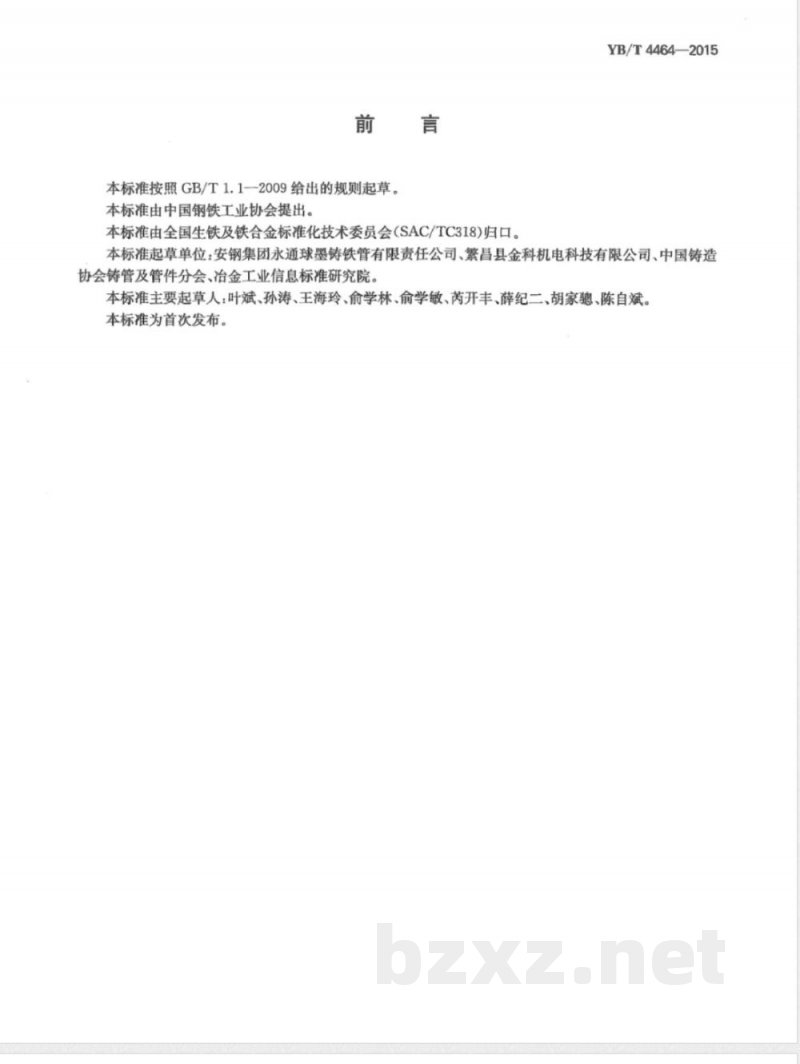

ICS 77.080.10 H41 YB 中华人民共和国黑色冶金行业标准 YB/T4464—2015 离心球墨铸铁管用生铁 Pig iron used for centrifugal ductile iron pipes 2015-04-30 发布 2015-10-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318）归口。 本标准起草单位：安钢集团永通球墨铸铁管有限责任公司、繁昌县金科机电科技有限公司、中国铸造协会铸管及管件分会、冶金工业信息标准研究院。 本标准主要起草人：叶斌、孙涛、王海玲、俞学林、俞学敏、芮开丰、薛纪二、胡家驷、陈自斌。 本标准为首次发布。 1 范围 本标准规定了离心球墨铸铁管用生铁的技术要求、试验方法、检验规则、运输和质量证明书。 本标准适用于离心球墨铸铁管用生铁及铁液。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 223.5 钢铁酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB/T 223.12 钢铁及合金化学分析方法 碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T 223.14 钢铁及合金化学分析方法 钼试剂萃取光度法测定钒含量 GB/T 223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T 223.29 钢铁及合金铅含量的测定 载体沉淀-二甲酚橙分光光度法 GB/T 223.47 钢铁及合金化学分析方法 载体沉淀-钼蓝光度法测定锑量 GB/T 223.48 钢铁及合金化学分析方法 半二甲酚橙光度法测定铋量 GB/T 223.50 钢铁及合金化学分析方法 苯基荧光酮-溴化十六烷基三甲基胺直接光度法测定锡量 GB/T 223.53 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定铜量 GB/T 223.59 钢铁及合金磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T 223.64 钢铁及合金锰含量的测定 火焰原子吸收光谱法 GB/T 223.80 钢铁及合金 铋和砷含量的测定 氢化物发生-原子荧光光谱法 GB/T 223.85 钢铁及合金 硫含量的测定 感应炉燃烧后红外吸收法 GB/T 223.86 钢铁及合金 总碳含量的测定 感应炉燃烧后红外吸收法 GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法） 3 技术要求 3.1 牌号及化学成分 3.1.1 生铁的牌号由代表“球”“管”字汉语拼音首位字母 QG 和代表硅含量的数字组成。 离心球墨铸铁管用生铁的牌号及化学成分应符合表1规定。 3.1.2 主要化学成分（质量分数）： QG10：Si >0.50%～1.00%，C >3.80%，Mn ≤0.20%。 QG12：Si >1.00%～1.40%，Mn >0.20%～0.50%。 磷（P）：≤0.050% 或 >0.050%～0.080%。 硫（S）：≤0.015% 或 >0.015%～0.030%。 3.1.3 合金及杂质元素应符合以下要求： Ti ≤0.050% 或 >0.050%～0.080%； Cu <0.07%；Cr <0.05%；V <0.03%；Sn <0.02%；Sb <0.002%；Pb <0.002%；As <0.02%；Bi <0.001%。 注：合金及杂质元素总含量 ZT = Ti% + Cr% + Sn% + V% + Sb% + Pb% + As% + Bi% < 0.1%。 3.1.4 各牌号生铁必须进行含碳量分析。 3.1.5 需方对生铁化学成分有特殊要求时，由供需双方协商确定。 3.2 交货状态 各牌号生铁应以铁块或铁液形态交货。 3.3 块重 3.3.1 当生铁铸成块状时，应为单重 2 kg～7 kg 的小块。大于 7 kg 和小于 2 kg 的铁块之和，在每批中不应超过总重量的 10%。 3.3.2 根据需方要求，可供应单重不大于 40 kg 的铁块。铁块上应有 1～2 道凹槽，凹槽深度不小于铁锭厚度的三分之二。 3.4 表面要求 铁块表面应洁净。如表面附有炉渣和砂粒，应清除，但允许附有石灰和石墨。 4 试验方法 4.1 取样 取样按 GB/T 20066 的规定执行。 4.2 化学分析方法 离心球墨铸铁管用生铁的化学分析方法应符合相关标准规定。
