【其他行业标准】 用于水泥和混凝土中的硅锰渣粉

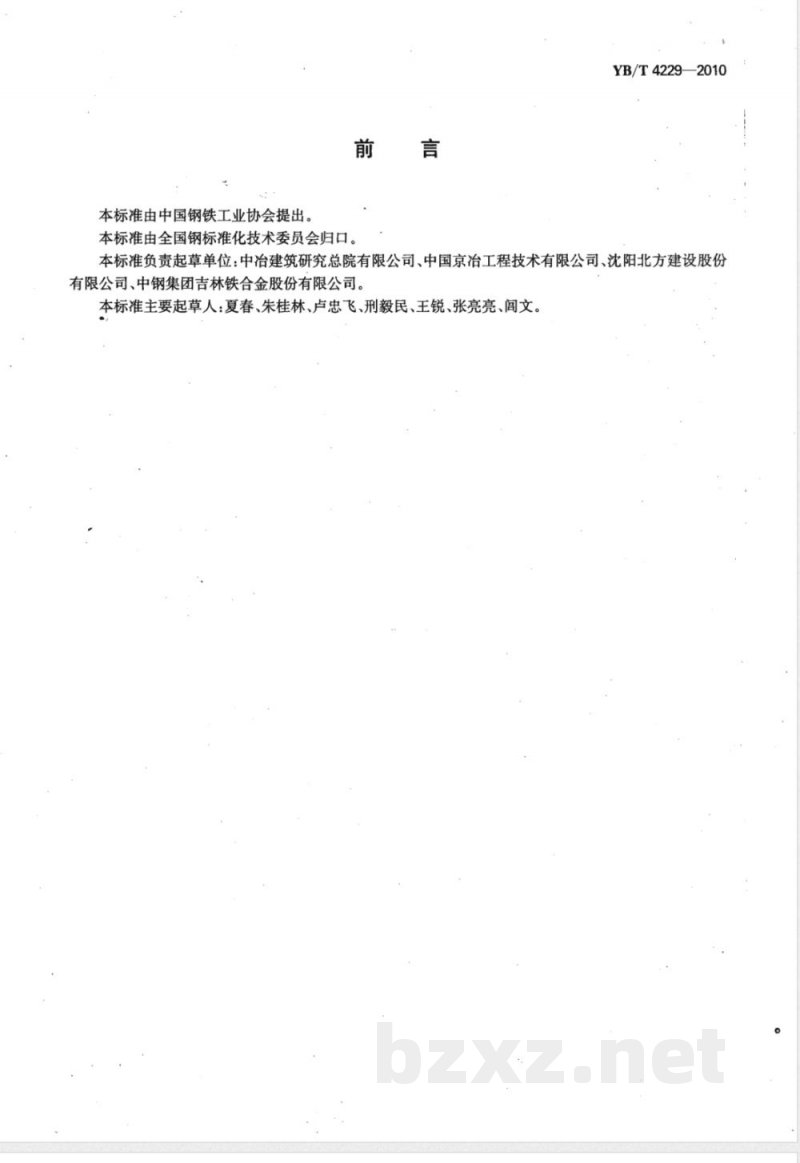

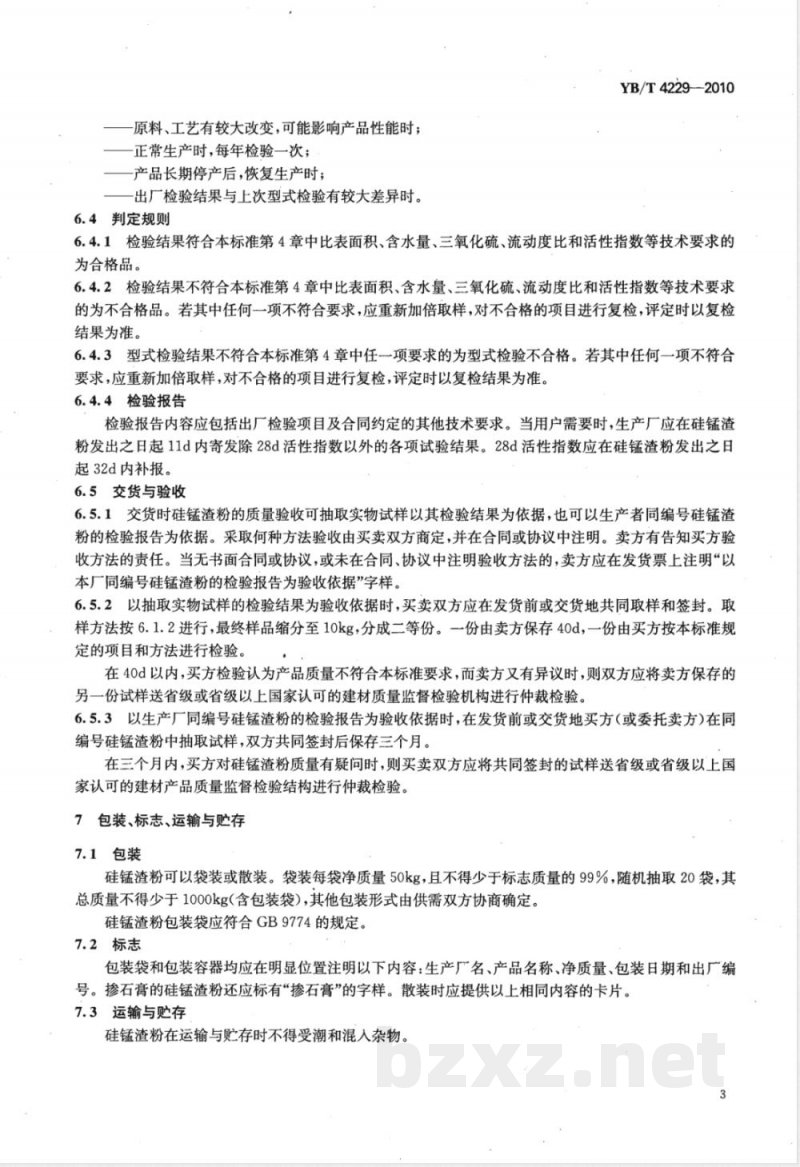

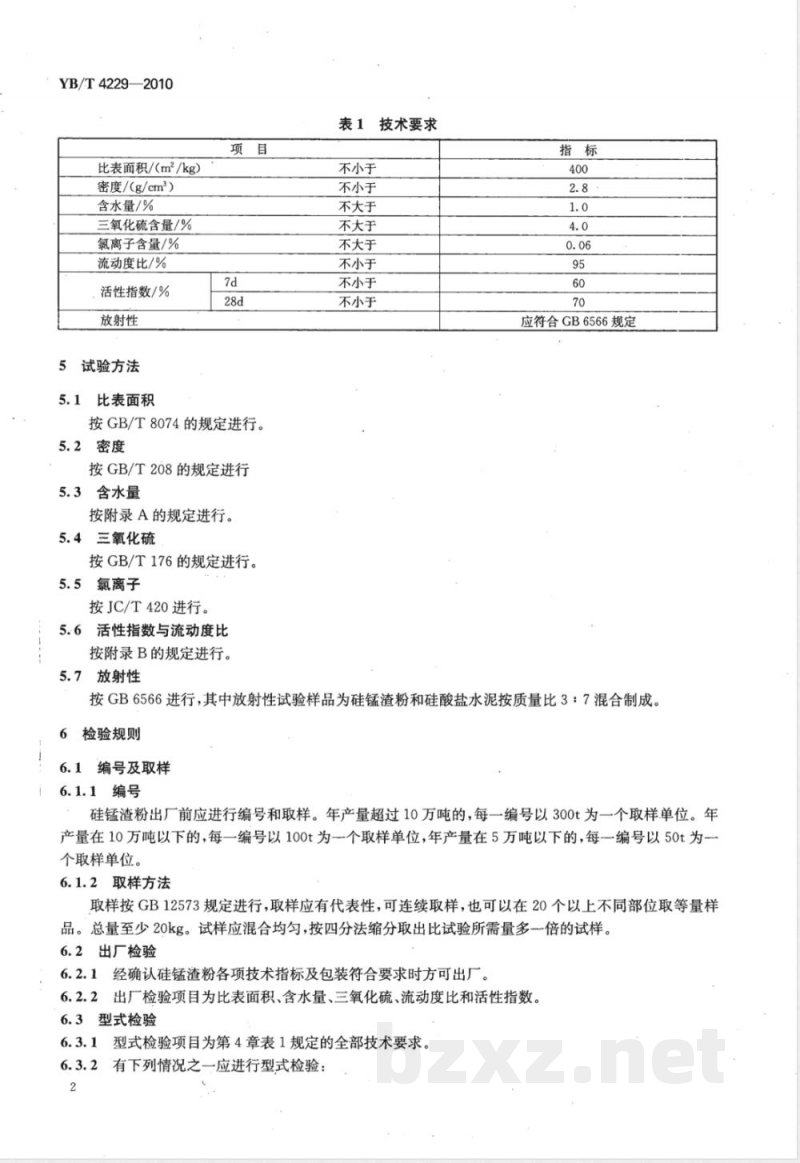

YB/T 4229—2010 用于水泥和混凝土中的硅锰渣粉 前言 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准负责起草单位：中冶建筑研究总院有限公司、中国京冶工程技术有限公司、沈阳北方建设股份有限公司、中钢集团吉林铁合金股份有限公司。 本标准主要起草人：夏春、朱桂林、卢忠飞、刑毅民、王锐、张亮亮、闫文。 1 范围 本标准规定了用于水泥和混凝土中的硅锰渣粉的术语和定义、技术要求、试验方法、检验规则、包装、标志、运输和贮存。 本标准适用于水泥和混凝土中的硅锰渣粉。 2 规范性引用文件 GB 175 通用硅酸盐水泥 GB/T 176 水泥化学分析方法 GB/T 208 水泥密度测定方法 GB/T 2419 水泥胶砂流动度测定方法 GB 6566 建筑材料放射性核素限量 GB/T 8074 水泥比表面积测定方法（勃氏法） GB/T 8170 数值修约规则与极限数值的表示与判定 GB 9774 水泥包装袋 GB 12573 水泥取样方法 GB/T 17671 水泥胶砂强度检验方法（ISO法） JC/T 420 水泥原材料中氯的化学分析方法 3 术语和定义 3.1 硅锰渣粉 ground silicon-manganese slag 冶炼硅锰合金时产生的渣，经急冷处理并可掺加少量石膏磨制成一定细度的粉体材料。 3.2 活性指数 activity index 分别测定受检样品与比对样品的抗压强度，同龄期抗压强度之比，以百分数表示。 3.3 流动度比 fluidity ratio 分别测定受检胶砂与比对胶砂的流动度，其比值即为流动度比，以百分数表示。 4 技术要求 硅锰渣粉技术指标应符合表1规定，包括比表面积、密度、含水量、三氧化硫含量、氯离子含量、流动度比、活性指数及放射性等要求。 5 试验方法 5.1 比表面积：按GB/T 8074进行。 5.2 密度：按GB/T 208进行。 5.3 含水量：按附录A进行。 5.4 三氧化硫：按GB/T 176进行。 5.5 氯离子：按JC/T 420进行。 5.6 活性指数与流动度比：按附录B进行。 5.7 放射性：按GB 6566进行，试样为硅锰渣粉与硅酸盐水泥按质量比3:7混合制成。 6 检验规则 6.1 编号及取样 6.1.1 编号 硅锰渣粉出厂前应编号取样。年产量超过10万吨，每300t为一个取样单位；年产量10万吨以下，每100t为一个取样单位；年产量5万吨以下，每50t为一个取样单位。 6.1.2 取样方法 按GB 12573规定进行，在20个以上不同部位取等量样品，总量不少于20kg，混合均匀后按四分法缩分。 6.2 出厂检验 经检验合格且包装符合要求方可出厂。检验项目包括比表面积、含水量、三氧化硫、流动度比和活性指数。 6.3 型式检验 型式检验为全部技术要求项目，在原料工艺变化、定期检验、停产恢复或检验结果异常时进行。 6.4 判定规则 检验结果符合第4章中比表面积、含水量、三氧化硫、流动度比及活性指数等指标要求的为合格品；不符合则为不合格品，不合格项目需加倍取样复检，以复检结果为准。
