【其他行业标准】 转底炉法含铁尘泥金属化球团

ICS 77. 140. 99
中华人民共和国黑色冶金行业标准YB/T4272—2012
转底炉法含铁尘泥金属化球团
Metallized pellet made from dusts and sludges by rotary hearth furnace2012-05-24发布
中华人民共和国工业和信息化部首贞
序号程序名称 程序地址
运．已．状态
2012-11-01实施
每日始每日终启动
本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会归口。本标准起草单位：马鞍山钢铁股份有限公司、冶金工业信息标准研究院。本标准主要起草人：金俊、黄发元、仇金辉、高建平、刘自民、侯江、刘英才。本标准为首次发布。
YB/T4272—2012
1范围
转底炉法含铁尘泥金属化球团
YB/T4272—2012
本标准规定了转底炉法含铁尘泥金属化球团的技术要求、试验方法、检验规则、标志、包装、运输和质量证明书。
本标准适用于采用转底炉工艺处理含铁尘泥生产的用于炼铁或炼钢的金属化球团。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅所注目期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T6730.5铁矿石全铁含量的测定三氯化钛还原法GB/T6730.53铁矿石锌含量的测定火焰原子吸收光谱法GB/T10322.1铁矿石取样和制样方法GB/T10322.7铁矿石粒度分布的筛分测定YB/T5142冶金矿产品包装、标志、运输、贮存和质量证明书3术语和定义
下列术语和定义适用于本文件。3.1
金属化球团metallizedpellet
在低于液态铁形成的温度下，用还原剂将含铁氧化物还原为含金属铁的球团。4技术要求
4.1产品分级
转底炉法含铁尘泥金属化球团按化学成分分为一级品、二级品和三级品。4.2化学成分
转底炉法含铁尘泥金属化球团各级化学成分应符合表1规定。表1转底炉法含铁尘泥金属化球团化学成分分级表品级
一级品
二级品
三级品
TFe不小于
注：其他成分含量要求，由供需双方商定，4.3粒度
化学成分（质量分数)/%
MFe不小于
Zn不大于
转底炉法含铁尘泥金属化球团的粒度为5mm～35mm，小于5mm的比例不应超过10%。4.4抗压强度
根据工艺确定。
YB/T4272—2012

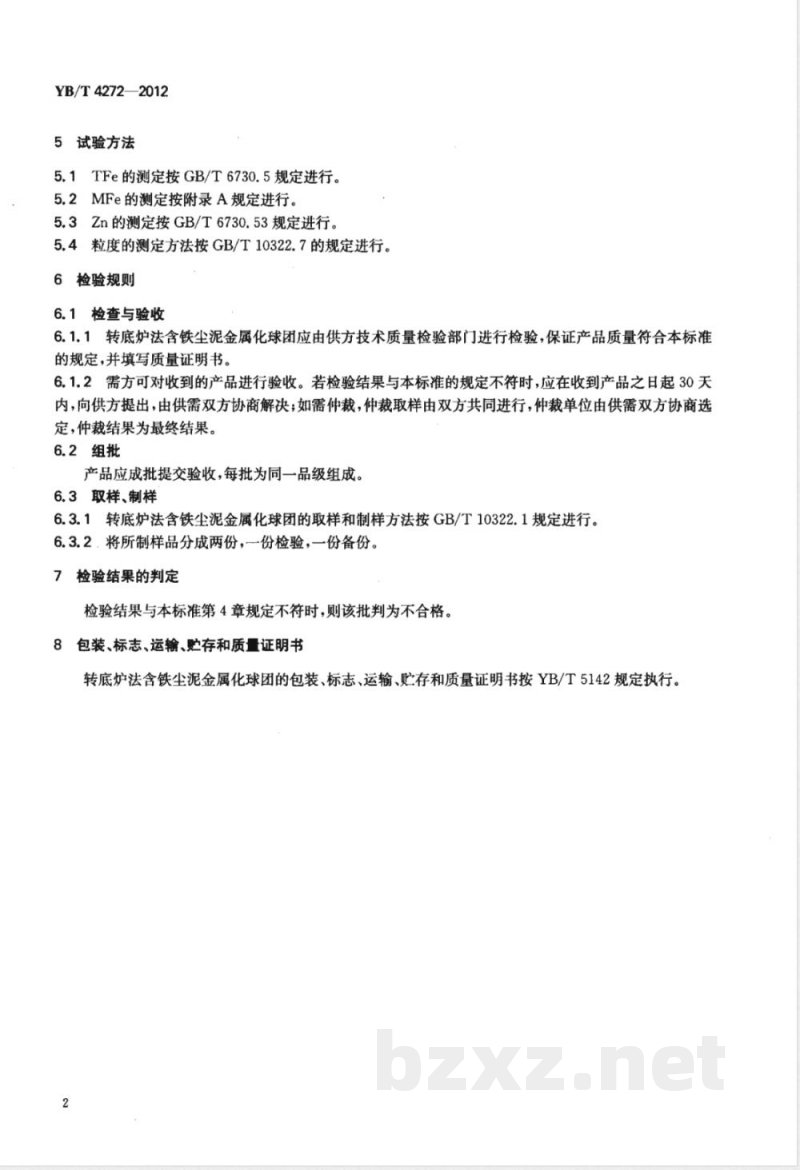

5试验方法
5.1TFe的测定按GB/T6730.5规定进行。5.2MFe的测定按附录A规定进行。5.3Zn的测定按GB/T6730.53规定进行。5.4粒度的测定方法按GB/T10322.7的规定进行。6检验规则
6.1检查与验收
6.1.1转底炉法含铁尘泥金属化球团应由供方技术质量检验部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。
6.1.2需方可对收到的产品进行验收。若检验结果与本标准的规定不符时，应在收到产品之日起30天内，向供方提出，由供需双方协商解决；如需仲裁，仲裁取样由双方共同进行，仲裁单位由供需双方协商选定，仲裁结果为最终结果。
6.2组批
产品应成批提交验收，每批为同一品级组成。6.3取样、制样
6.3.1转底炉法含铁尘泥金属化球团的取样和制样方法按GB/T10322.1规定进行。6.3.2．将所制样品分成两份，一份检验，一份备份。7检验结果的判定
检验结果与本标准第4章规定不符时，则该批判为不合格。8包装、标志、运输、贮存和质量证明书转底炉法含铁尘泥金属化球团的包装、标志、运输、贮存和质量证明书按YB/T5142规定执行。2
A.1方法提要
附录A
(规范性附录）
金属化球团金属铁含量的测定重铬酸钾滴定法YB/T4272—2012
试样在电磁搅拌条件下，用三氯化铁一乙酸钠溶液选择溶解金属铁，过滤分离后，滤液以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定至稳定的紫色为终点。测定范围（质量分数）：>2.00%。A.2试剂
除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或与其纯度相当的水。A.2.1硫酸，pl.84g/mL。
A.2.2磷酸，pl.74g/mL。
A.2.3三氯化铁溶液，100g/L。
称取100g三氯化铁溶于1L无氧水（A.2.10)中，静置过夜，用酸洗石棉（A.2.6)填充的玻璃漏斗过滤；用时，在pH酸度计上，加入乙酸钠（A.2.11)调整pH值为2.30～2.40。A.2.4硫磷混合酸，2十5十3。
将200mL硫酸（A.2.1)在搅拌下缓慢注人500mL水中，再加300mL磷酸（A.2.2)冷却，摇勾。A.2.5盐酸,1+1。
A.2.6酸洗石棉。
将酸洗石棉放在瓷皿中，于1000℃灼烧4h，稍冷，移入烧杯中，加入盐酸（A.2.5)浸泡，并煮沸10min，用水洗至无酸性，浸泡在水中备用。A.2.7硫酸亚铁铵标准溶液（CFe2+~0.05mol/L)。称取19.7g硫酸亚铁铵溶解于500mL水中，溶于（5十95）硫酸中，冷却后移人1000mL容量瓶中，用(5十95)硫酸稀释至刻度，摇匀。A.2.8二苯胺磺酸钠溶液，2g/L。A.2.9重铬酸钾标准溶液，C(kzCrz0）=0.008333mol/L。称取2.4515g预先在150℃烘干1h的重铬酸钾（基准试剂）于300mL烧杯中，加入100mL水溶解，移入1000mL容量瓶中，静置过夜后，于20℃室温下用水稀释至刻度，摇匀。A.2.10无氧水。免费标准下载网bzxz
将蒸馏水煮沸驱除氧气及其他氧化还原性物质后，防氧流水冷却至室温。A.2.11乙酸钠，固体。
A.3仪器和设备
A.3.1玻璃电极，231型。
A.3.2甘汞电极，232型。
A.3.3电磁搅拌器。
A.3.4数字式酸度计PHS-3型。
A3.5玻璃搅拌子，2cm。
A.3.6抽滤瓶，500mL。
A.3.7真空泵。
YB/T42722012
分析中除使用上述仪器设备外，使用通常的实验室仪器和设备。A.4分析步骤
A.4.1试料量
试料量按表A.1规定。
表A.1试料量
金属铁含量（质量分数)/%
≥2. 00~8. 00
≥8. 01~20, 00
≥20. 01~40. 00
≥40. 01~80. 00
≥80.01~100. 00
A.4.2空白试验
试料量/g
随同试样做空白试验。抽滤前先预置10.00mL硫酸亚铁铵标准溶液（A.2.7），抽滤完成后向空白溶液中立即加入4滴二苯胺磺酸钠指示剂(A.2.8)，用重铬酸钾标准溶液（A.2.9)滴定至呈稳定紫红色。记下消耗的重铬酸钾标准溶液的毫升数V,，再向溶液中加入10.00mL硫酸亚铁铵标准溶液（A.2.7)，然后仍用重铬酸钾标准溶液（A.2.9)滴定至呈稳定的紫红色，记下滴定的毫升数V2，则V。=V,-V2，V。即为空白值。
A.4.3验证试验
随同试样分析同类型的标准试样。A,4.4测定
A.4.4.1试料溶解
按表A.1称取试样，精确至0.0001g，置于干燥的100mL锥形瓶中，放人玻璃搅拌子，加入刚调的pH=2.30～2.40的40mL三氯化铁（A.2.3)溶液，塞紧橡皮塞。用电磁搅拌器搅拌50min，调整适当转速，避免溅起溶液，期间用少量无氧水(A.2.10)吹洗瓶壁1～2次。A.4.4.2分离
取下，用中速滤纸及纸浆将溶液过滤于盛有20mL硫磷混合酸（A.2.4）、适量重铬酸钾标准溶液（A.2.9)的500mL抽滤瓶中，用无氧水（A.2.10)洗锥形瓶3～4次、洗涤残渣及滤纸5～6次，用无氧水（A.2.10)稀释溶液体积至200mL，关闭真空泵电源，拔除抽滤装置。A.4.4.3滴定
立即加入5滴二苯胺磺酸钠(A.2.8)溶液，用重铬酸钾标准溶液(A.2.9)滴定至稳定的紫色为终点。A.5结果的计算
按下式计算金属铁的质量分数（以百分含量表示)：wMe(%) = X(V- Vo) ×X 55. 85 ×630m
式中：
c重铬酸钾标溶液的浓度，单位为摩尔每升(mol/L)；V一一重铬酸钾标准溶液的体积，单位为毫升（mL)；V。-一空白消耗重铬酸钾标准溶液的体积,单位为毫升(mL);55.85—铁的摩尔质量；
称样量，单位为克(g)。
A.6允许差
平行分析的结果的偏差应不大于表A.2所列允许差。表A2
允许差
金属铁含量（质量分数）
>2. 01~10. 00
≥10. 01~20. 00
≥20.01～80.00
≥80.01~100.00
允许差/%
YB/T4272--2012
BZ002103686
中华人民共和国黑色冶金
行业标准
转底炉法含铁尘泥金属化球团
YB/T4272—2012
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
开本880×12301/16印张0.75
字数16千字
2012年9月第一次印刷
2012年9月第一版
统一书号：155024·411
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
