【其他行业标准】 混凝土多孔砖和路面砖用钢渣

ICS77.140.99
中华人民共和国黑色治金行业标准YB/T4228—2010
混凝土多孔砖和路面砖用钢渣
Steel slag for concrete perforated brick and concrete pavior brick2010-11-10发布
中华人民共和国工业和信息化部2011-03-01实施

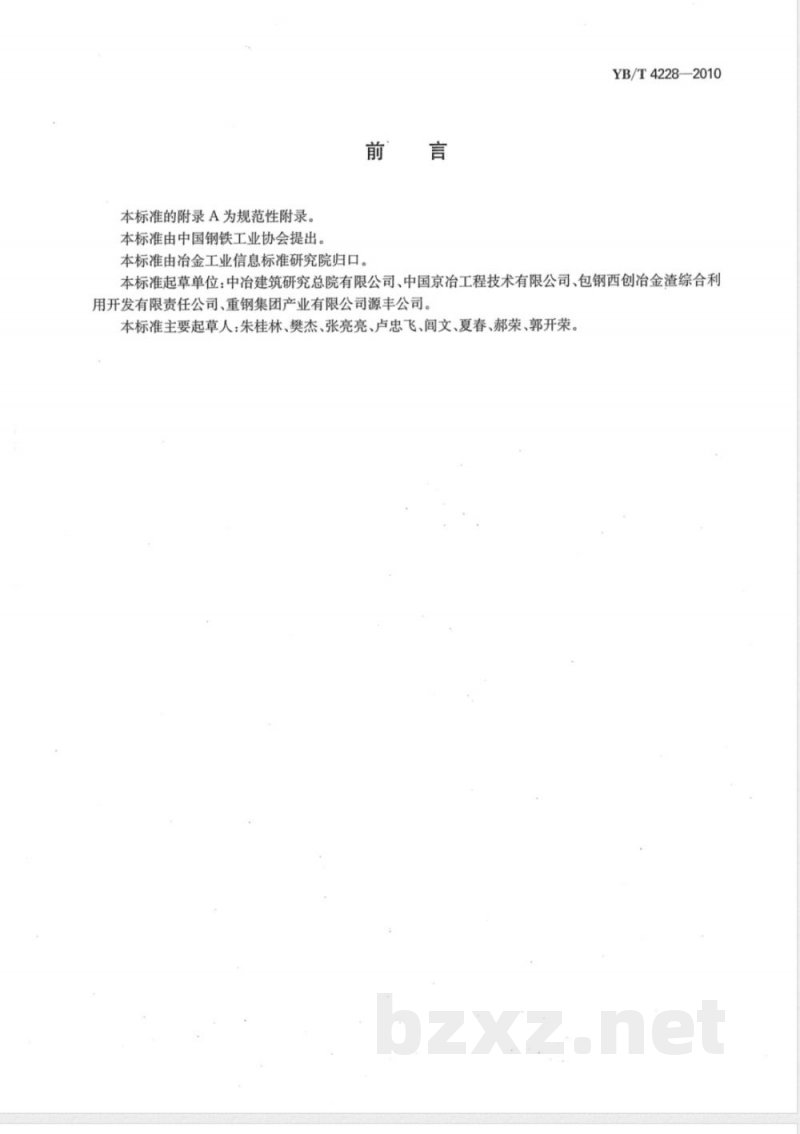

本标准的附录A为规范性附录。
本标准由中国钢铁工业协会提出。前
本标准由冶金工业信息标准研究院归口。言
YB/T4228—2010
本标准起草单位：中冶建筑研究总院有限公司、中国京冶工程技术有限公司、包钢西创冶金渣综合利用开发有限责任公司、重钢集团产业有限公司源丰公司。本标准主要起草人：朱桂林、樊杰、张亮亮、卢忠飞、间文、夏春、郝荣、郭开荣。1范围
混凝士多孔砖和路面砖用钢渣
YB/T4228—2010
本标准规定了混凝土多孔砖和路面砖用钢渣的术语和定义、技术要求、试验方法、检验规则、产品合格证、运输和堆放等。
本标准适用于混凝土多孔砖和路面砖用钢渣。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB175通用硅酸盐水泥
GB/T750
水泥压蒸安定性试验方法
GB/T1346
GB/T2419
GB/T8170
GB/T14684
GB/T14685
GB/T17671
水泥标准稠度用水量、凝结时间、安定性检验方法水泥胶砂流动度测定方法
数值修约规则与极限数值的表示和判定建筑用砂
建筑用卵石、碎石
水泥胶砂强度检验方法（ISO法）（GB/T17671—1999，idtISO679：1989）GB/T18968
YB/T804
墙体材料术语
钢铁渣及处理利用术语
YB/T4188
钢渣中磁性金属铁含量测定方法JC/T603
水泥胶砂干缩试验方法
JC/T681
行星式水泥胶砂搅拌机
3术语和定义
GB/T18968和YB/T804确定的术语和定义及下列术语和定义适用于本标准。3.1
混凝土多孔砖和路面砖用钢渣steelslagforconcreteperforatedbrickandconcretepaviorbrick经稳定化处理合格的转炉钢渣或电炉钢渣。3.2
钢渣粗集料steel slagcoarseaggregate粒径大于4.75mm的钢渣颗粒。
steel slag fine aggregate
钢渣细集料
粒径小于4.75mm的钢渣颗粒。
autoclaveexpansionratio
压蒸膨胀率
钢渣集料制成的水泥砂浆试件在规定试验条件下，压蒸后的体积变化率。1
YB/T4228—2010

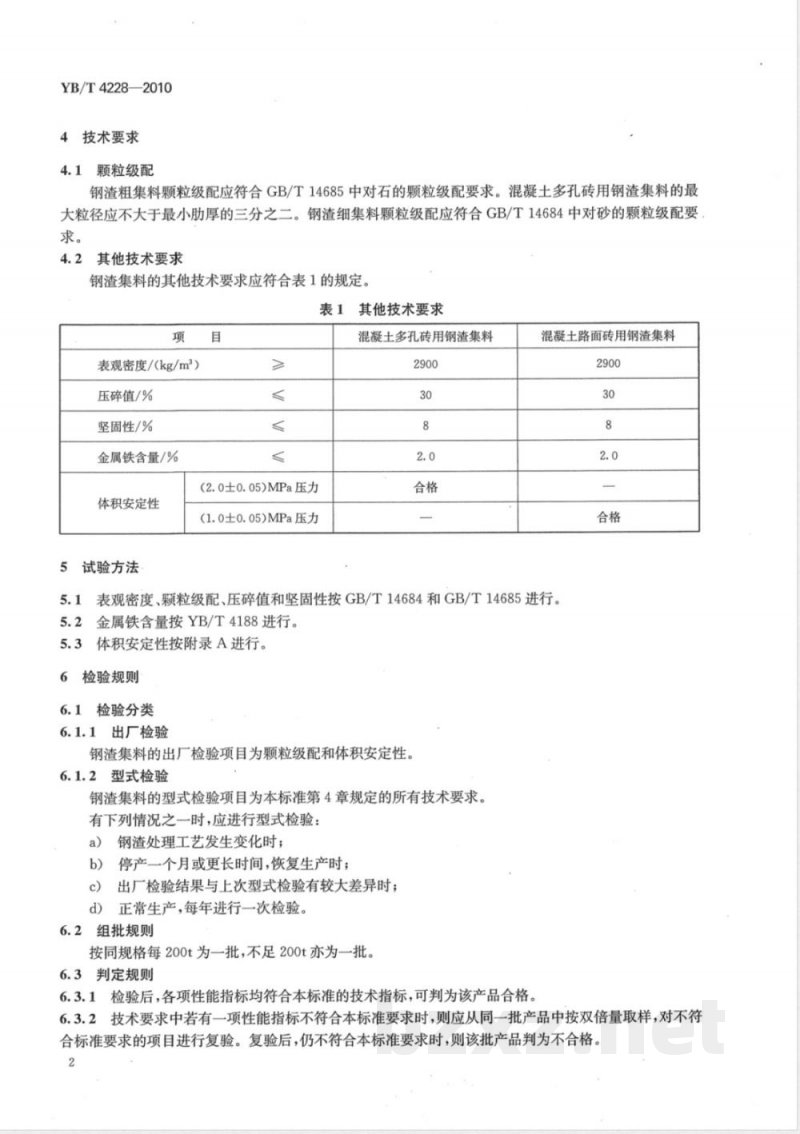

4技术要求
4.1颗粒级配
钢渣粗集料颗粒级配应符合GB/T14685中对石的颗粒级配要求。混凝土多孔砖用钢渣集料的最大粒径应不大于最小肋厚的三分之二。钢渣细集料颗粒级配应符合GB/T14684中对砂的颗粒级配要求。
4.2其他技术要求
钢渣集料的其他技术要求应符合表1的规定。表1其他技术要求
表观密度/(kg/m2）
压碎值/%
坚固性/%
金属铁含量/%
体积安定性
5试验方法
(2.0±0.05)MPa压力
(1.0±0.05)MPa压力
混凝土多孔砖用钢渣集料
混凝土路面砖用钢渣集料
5.1表观密度、颗粒级配、压碎值和坚固性按GB/T14684和GB/T14685进行。5.2金属铁含量按YB/T4188进行。5.3体积安定性按附录A进行。
检验规则
检验分类
6.1.1出厂检验
钢渣集料的出厂检验项目为颗粒级配和体积安定性。6.1.2型式检验
钢渣集料的型式检验项目为本标准第4章规定的所有技术要求。有下列情况之一时，应进行型式检验：钢渣处理工艺发生变化时；
停产一个月或更长时间，恢复生产时；b）
出厂检验结果与上次型式检验有较大差异时；c)
d）正常生产，每年进行一次检验。6.2组批规则
按同规格每200t为一批，不足200t亦为一批。6.3判定规则
6.3.1检验后，各项性能指标均符合本标准的技术指标，可判为该产品合格。6.3.2技术要求中若有一项性能指标不符合本标准要求时，则应从同一批产品中按双倍量取样，对不符合标准要求的项目进行复验。复验后，仍不符合本标准要求时，则该批产品判为不合格。2
7标志、储存和运输
钢渣集料出厂时，生产厂应提供产品质量证明书，其内容包括：7.1
钢渣集料类别、规格和生产厂名；a
b）批量编号及供货数量；
检验结果、日期及执行标准编号；c)
质量证明书编号及发放日期；
检验部门及检验人员签章。
钢渣集料应按类别、规格分别堆放和运输，防止人为碾压及污染。7.2
运输时，应认真清扫车、船等运输设备并采取措施防止杂物混人。YB/T4228—2010
YB/T4228—2010
A.1试验仪器
A.1.1试模、钉头、捣棒和比长仪符合JC/T603的要求。
A.1.2水泥胶砂搅拌机
符合JC/T681的要求。
A.1.3沸煮箱
符合GB/T1346要求。
A.1.4压蒸釜
符合GB/T750要求。
A.2试样
A.2.1水泥
附录A
（规范性附录）
钢渣集料体积安定性试验方法
为符合GB175规定的硅酸盐水泥或普通硅酸盐水泥，强度等级为42.5。A.2.2钢渣集料
将试样缩分至约5kg，破碎筛分后粒度分布应符合表A.1的规定。将破碎后的试样烘干后备用。表A.1集料级配表
公称粒径/mm
分级质量/%
5.00~2.50
2.50~1.25
1.25~0.63
0.63~0.315
0.315~0.16
A.3试验条件
成型试验室、湿气养护箱应符合GB/T17671相关规定。成型试件前试样的温度应在17℃～25℃范围内。压蒸试验室应不与其他试验共用，并备有通风设备和自来水源。试件长度测量应在成型试验室或温度恒定的试验室里进行，比长仪和校正杆都应与试验室的温度-致。
A.4试验方法和步骤
A.4.1试件的成型
A.4.1.1试模的准备
试验前在试模内涂上一薄层机油，并将钉头装人模槽两端的圆孔内，注意钉头外露部分不要沾染机油。
A.4.1.2试件用的砂浆配合比
水泥与钢渣集料质量比为1：2.25。每组3个试件共需水泥440g，钢渣集料990g。砂浆用水量按GB/T2419确定，跳桌跳动次数应为6s跳动10次，以流动度在105mm120mm为准。A.4.1.3试件的制作方法
成型前24h，将试验所用材料(水泥、钢渣、拌和用水等)放人(20士2)℃的恒温室中；钢渣集料砂浆制备：先将称好的水泥、钢渣倒人搅拌锅内，开动搅拌机。拌和5s后，徐徐加水，20s~30s加完，自动开机器搅拌120s。将粘在叶片上的料刮下，取下搅拌锅；砂浆分两层装入试模内，每层捣40次，测头周围应捣实，浇捣完毕后用馒刀刮去多余砂浆，抹平表面，并标明测定方向及编号。
A.4.1.4试件的养护
试件放入湿气养护箱中养护至成型后24h脱模。A.4.2试件的沸煮
A.4.2.1初长的测量
YB/T4228—2010
试件脱模后即测其初长。测量前要用校正杆校正比长仪千分表零读数，测量完毕也要核对零读数，如有变动，试件应重新测量。
试件在测长前应将钉头擦干净，为减少误差，试件在比长仪中的上下位置在每次测量时应保持一致，读数前应左右旋转，待千分表指针稳定时读数(L。），结果记录至0.001mm。A.4.2.2沸煮试验
测完初长的试件平放在沸煮箱的试架上，按GB/T1346有关沸煮安定性试验规定进行沸煮。A.4.3试件的压蒸
A.4.3.1沸煮后的试件应在4d内完成压蒸。试件在沸煮后压蒸前这段时间里应放在(20士2)℃的水中养护。
压蒸前将试件在室温下放在试件支架上。试件间应留有间隙。为了保证压蒸时压蒸釜内始终保持饱和水蒸气压，必须加人足量的蒸馏水，加人量一般为压蒸釜容积的7%～10%，但试件应不接触水面。A.4.3.2在加热初期应打开放汽阀，让釜内空气排出直至看见有蒸汽放出后关闭，接着提高釜内温度，使其从加热开始经45min～75min达到表压（混凝土多孔砖用钢渣集料的压蒸压力为（2.0士0.05）MPa，混凝土路面砖用钢渣集料的压蒸压力为(1.0士0.05)MPa)，在该压力下保持3h后切断电源，让压蒸釜在90min内冷却至釜内压力低于0.1MPa。然后微开放汽阀排出釜内剩余蒸汽。压蒸釜内的操作应严格按有关规程和GB/T750进行。
A.4.3.3打开压蒸釜，取出试件立即置于90℃以上的热水中，然后在热水中均匀地注人冷水，在15min内使水温降至室温，注人水时不要直接冲向试件表面。再经15min取出试件擦净，按A.4.2.1的方法测长（L）。如发现试件弯曲、过长、龟裂等应作记录。A.5结果计算与评定
A.5.1结果计算
水泥砂浆试件的压蒸膨胀率以百分数表示，取3个试件的平均值，当试件的压蒸膨胀率与平均值相差超过士10%时应重做。
试件压蒸膨胀率按公式(A.1)计算：LA = L二 ×100
式中：
LA——试件压蒸膨胀率，单位百分比(%)；L——试件有效长度，250mm；
L。—一试件脱模后的初长读数，单位为毫米（mm)；L试件压蒸后长度读数，单位为毫米(mm)。结果计算至0.01%，数值修约按GB/T8170的规定进行。A.5.2结果评定
试件完整且压蒸膨胀率不大于0.80%时，为体积安定性合格，反之为不合格。(A.1)
中华人民共和国黑色冶金
行业标准
混凝土多孔砖和路面砖用钢渣bZxz.net
YB/T4228—2010
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
印张0.75字数16千字
开本880×1230
2011年2月第一版
2011年2月第一次印刷
统一书号：155024·332
llEndll
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
