【其他行业标准】 炼焦试验用小焦炉技术规范

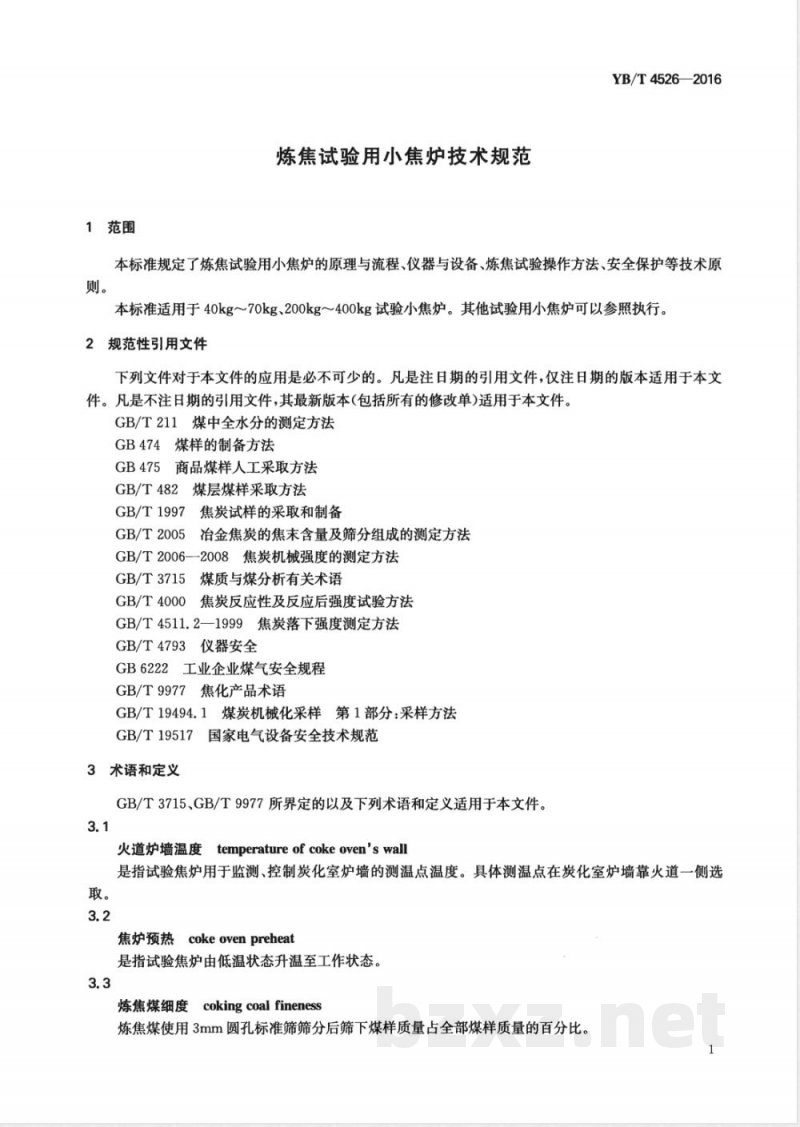

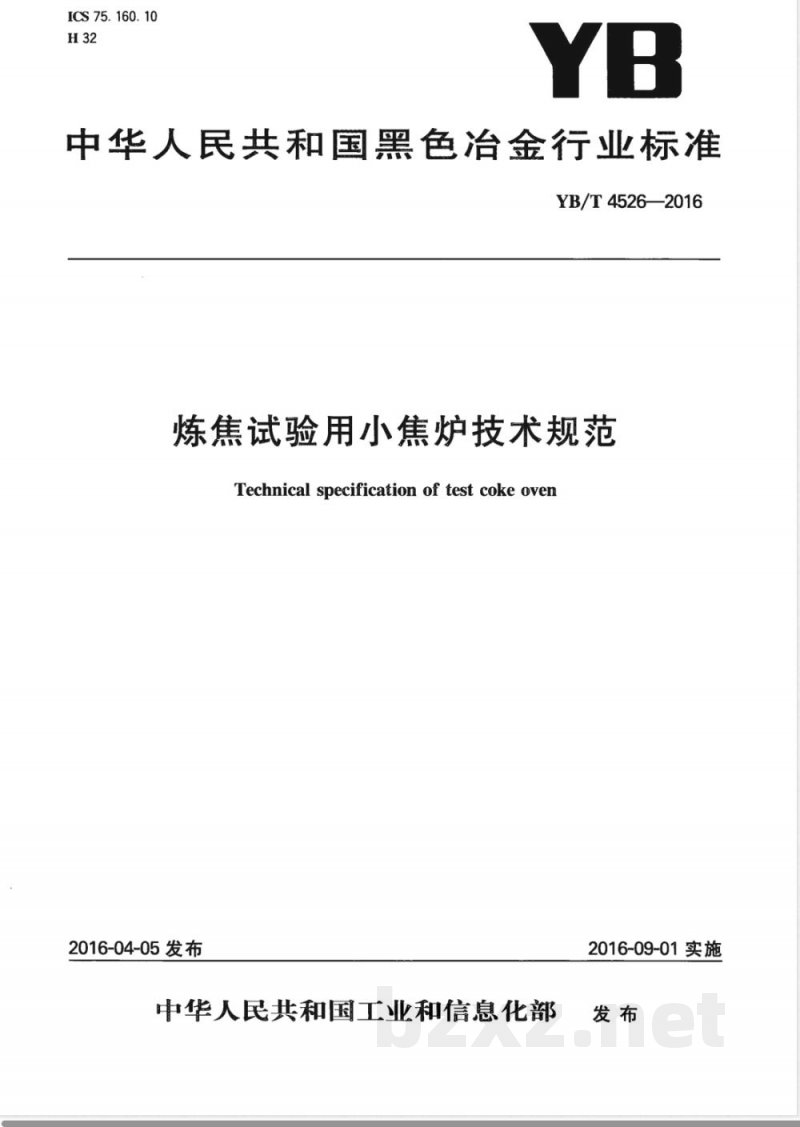

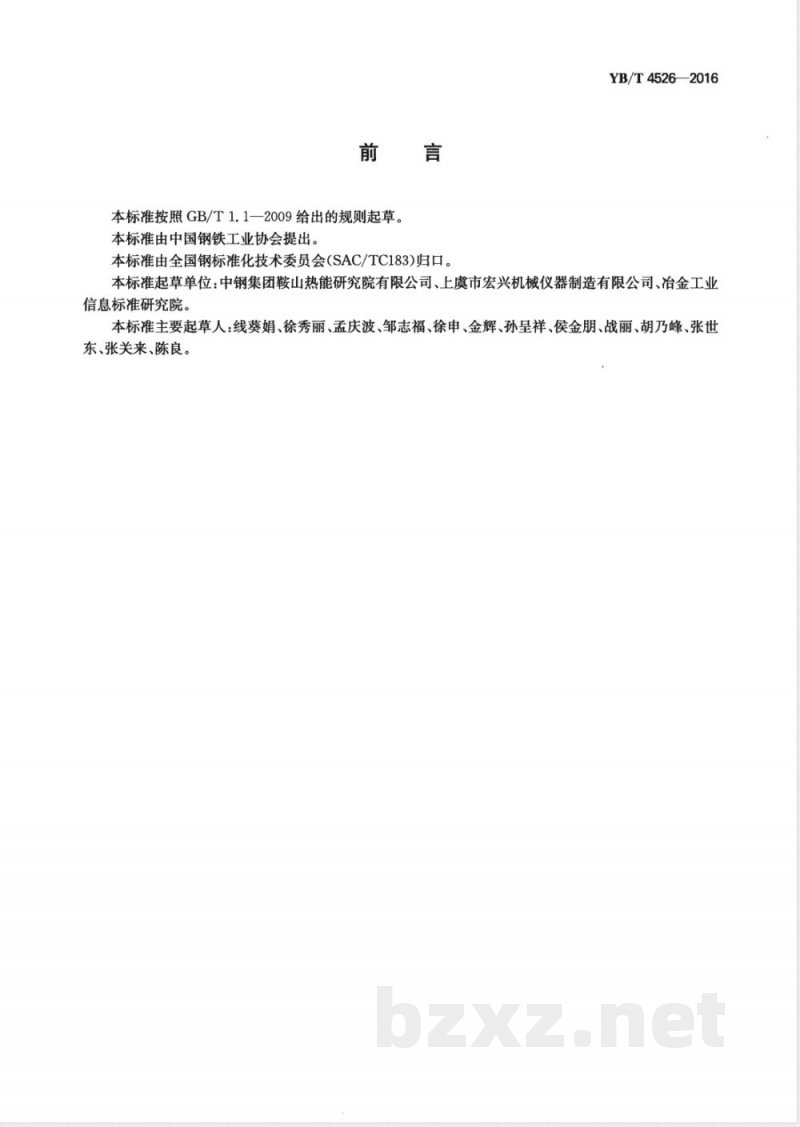

ICS 75.160.10 H32 YB 中华人民共和国黑色冶金行业标准 YB/T 4526—2016 炼焦试验用小焦炉技术规范 Technical specification of test coke oven 2016-04-05 发布 中华人民共和国工业和信息化部 2016-09-01 实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC 183）归口。 本标准起草单位：中钢集团鞍山热能研究院有限公司等。 1 范围 本标准规定了炼焦试验用小焦炉的原理与流程、仪器与设备、炼焦试验操作方法及安全保护等技术要求。 本标准适用于40kg～70kg及200kg～400kg试验小焦炉，其他类型小焦炉可参照执行。 2 规范性引用文件 GB/T 211 煤中全水分的测定方法 GB 474 煤样的制备方法 GB 475 商品煤样人工采取方法 GB/T 482 煤层煤样采取方法 GB/T 1997 焦炭试样的采取和制备 GB/T 2005 冶金焦炭筛分组成测定方法 GB/T 2006 焦炭机械强度的测定方法 GB/T 3715 煤质与煤分析有关术语 GB/T 4000 焦炭反应性及反应后强度试验方法 GB/T 4511.2 焦炭落下强度测定方法 GB 6222 工业企业煤气安全规程 GB/T 9977 焦化产品术语 GB/T 19494.1 煤炭机械化采样方法 GB/T 19517 国家电气设备安全技术规范 3 术语和定义 3.1 火道炉墙温度 指试验焦炉用于监测和控制炭化室炉墙的测温点温度。 3.2 焦炉预热 指试验焦炉由低温状态升温至工作状态的过程。 3.3 炼焦煤细度 指炼焦煤经3mm圆孔筛筛分后筛下煤样质量占总质量的百分比。 4 原理与流程 4.1 原理 模拟工业焦炉条件，将试验煤样在隔绝空气条件下于试验焦炉中高温干馏生成焦炭，并对所得焦炭进行检测，从而评价炼焦煤的结焦性能。 4.2 流程 试验流程包括：焦炉预热、备煤、装煤、炼焦、出焦、熄焦、焦炭机械强度检测以及数据处理与报出。 5 仪器和设备 5.1 试验焦炉主体 5.1.1 焦炉结构 40kg～70kg试验焦炉由一个炭化室和两个加热室组成，两侧为单火道结构，外围设保护钢板。 200kg～400kg煤气加热试验焦炉由炭化室和加热室组成，加热室设多个火道，外侧设护炉铁件。 200kg～400kg电加热试验焦炉结构相同，加热室多火道布置，外围设保护钢板。 （后续设备与附录内容未完整显示）
