【其他行业标准】 不锈钢钢渣中金属含量测定方法

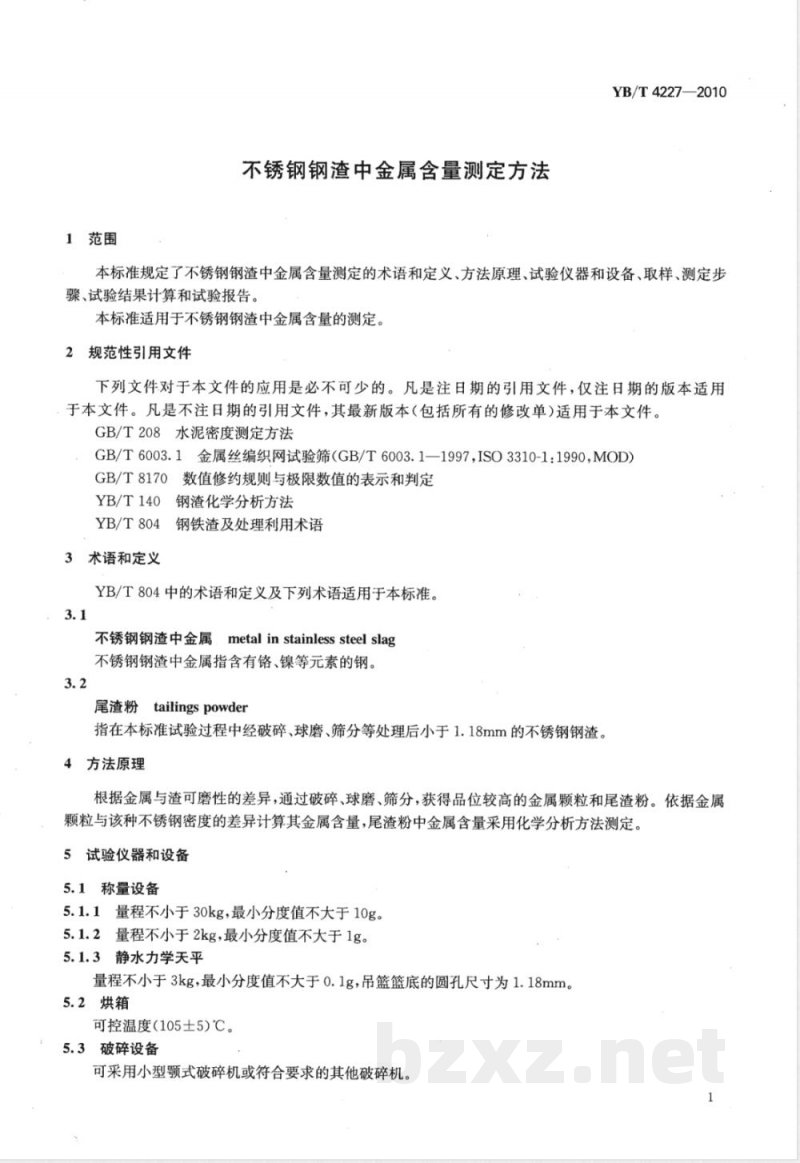

YB/T 4227—2010 不锈钢钢渣中金属含量测定方法 前言 本标准由中国钢铁工业协会提出。 本标准由冶金工业信息标准研究院归口。 本标准起草单位：中冶建筑研究总院有限公司、中国京冶工程技术有限公司、山西太钢不锈钢股份有限公司。 本标准主要起草人：闫文、朱桂林、卢忠飞、张君宝、张懋、张亮亮、赵鹏伟、夏春。 1 范围 本标准规定了不锈钢钢渣中金属含量测定的术语和定义、方法原理、试验仪器和设备、取样、测定步骤、试验结果计算和试验报告。 本标准适用于不锈钢钢渣中金属含量的测定。 2 规范性引用文件 GB/T 208 水泥密度测定方法 GB/T 6003.1 金属丝编织网试验筛 GB/T 8170 数值修约规则与极限数值的表示和判定 YB/T 140 钢渣化学分析方法 YB/T 804 钢铁渣及处理利用术语 3 术语和定义 3.1 不锈钢钢渣中金属 指不锈钢钢渣中含有铬、镍等元素的金属钢颗粒。 3.2 尾渣粉 指试验过程中经破碎、球磨、筛分后粒径小于1.18mm的不锈钢钢渣粉体。 4 方法原理 根据金属与渣体可磨性差异，通过破碎、球磨和筛分分离金属颗粒与尾渣粉；利用金属颗粒与不锈钢密度差异计算金属含量；尾渣粉中金属含量通过化学分析测定。 5 试验仪器和设备 5.1 称量设备 包括30kg量程（分度10g）、2kg量程（分度1g）及静水力学天平（分度0.1g）。 5.2 烘箱 温度控制（105±5）℃。 5.3 破碎设备 可采用小型颚式破碎机或其他合适破碎设备。 5.4 试验筛 4.75mm、1.18mm、900μm、75μm方孔筛，符合GB/T 6003.1。 5.5 球磨机 φ500mm×500mm实验球磨机。 5.6 研磨体 高铬铸铁材质钢球与钢段组合，总装载量（107±1）kg。 5.7 密闭式制样机 一次制样量不少于100g。 6 取样 取粒径小于100mm的有代表性不锈钢钢渣样品不少于60kg。 7 测定步骤 7.1 样品在（105±5）℃下烘干至恒重并称重，记为m0。 7.2 破碎筛分至全部通过4.75mm筛，分离渣钢并烘干称重，记为m1；4.75mm以下样品缩分为两份，每份约10kg，记为m2。 7.3 通过1.18mm筛后对筛上物球磨60min再筛分，烘干称重，记为m3。 7.4 将1.18mm筛下物混合后取样研磨至75μm，通过化学方法测定金属铁含量ci。 7.5 取样研磨至900μm测定密度p尾渣粉。 7.6 采用液体天平测定不同粒级筛上物质量m4、m5。 8 试验结果计算 8.1 不含不锈钢金属的渣密度按公式计算，结果保留至0.01g/cm³。
