【其他行业标准】 焦炭反应性及反应后强度机械制样技术规范

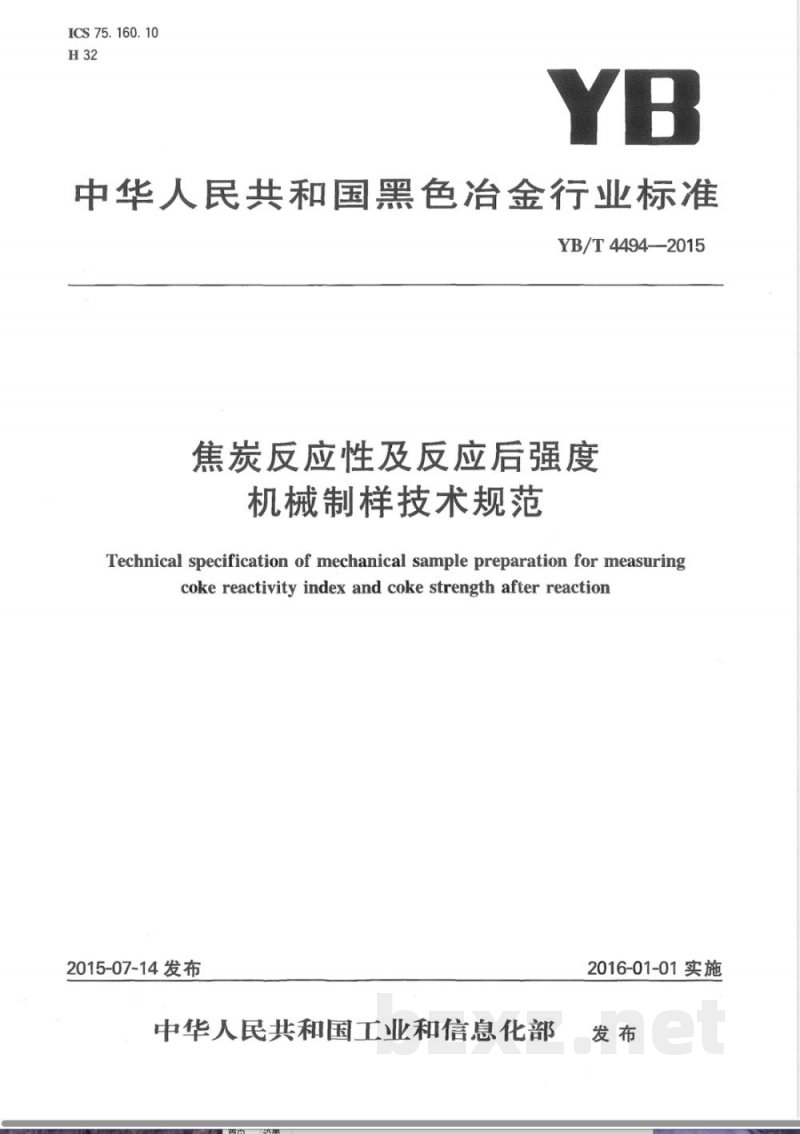

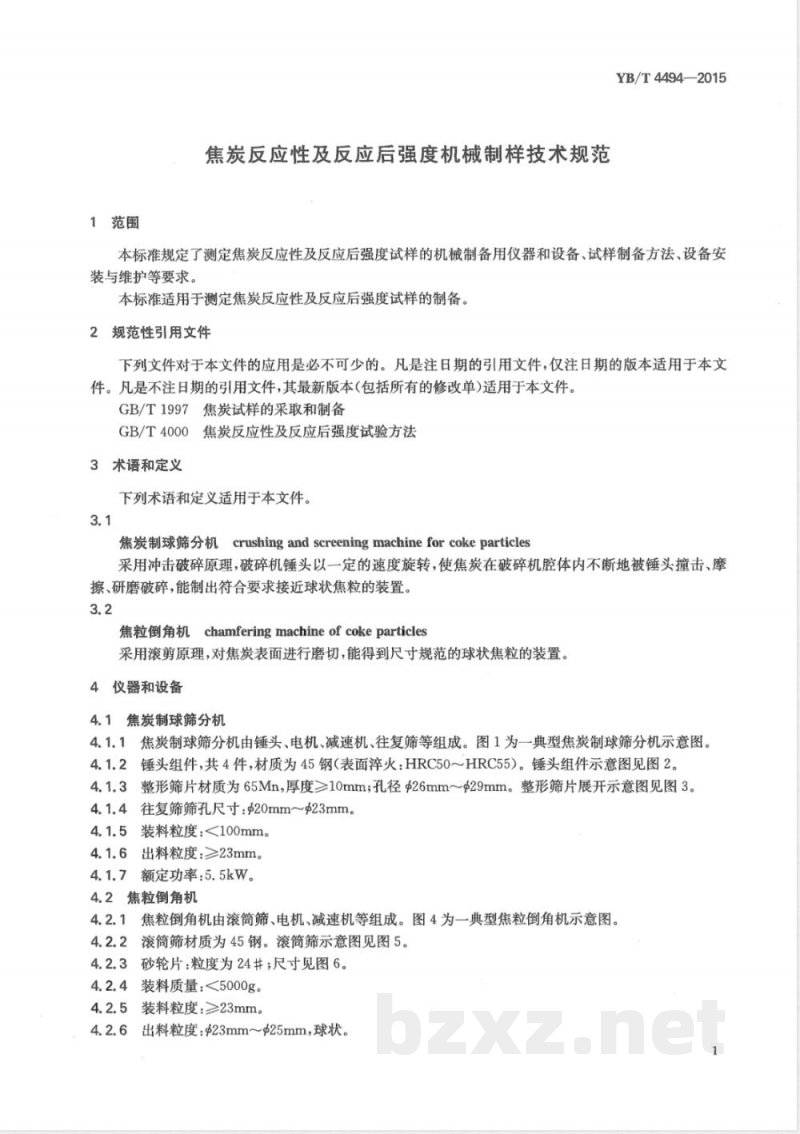

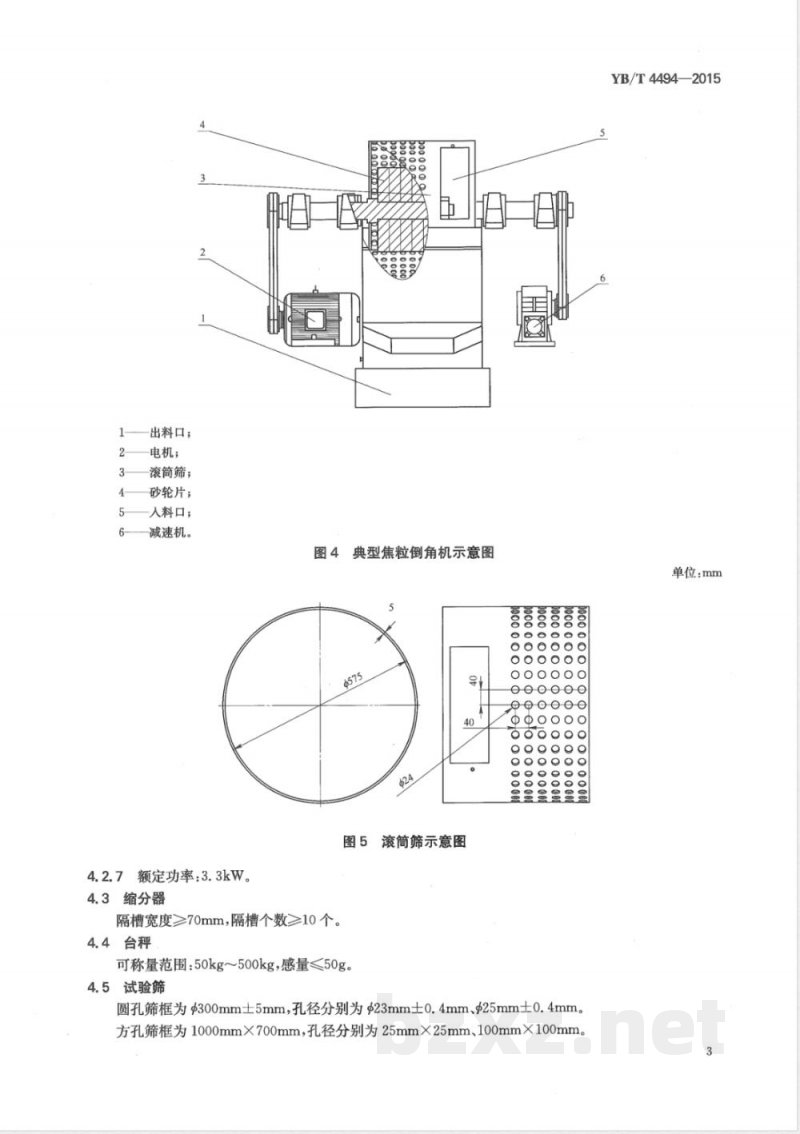

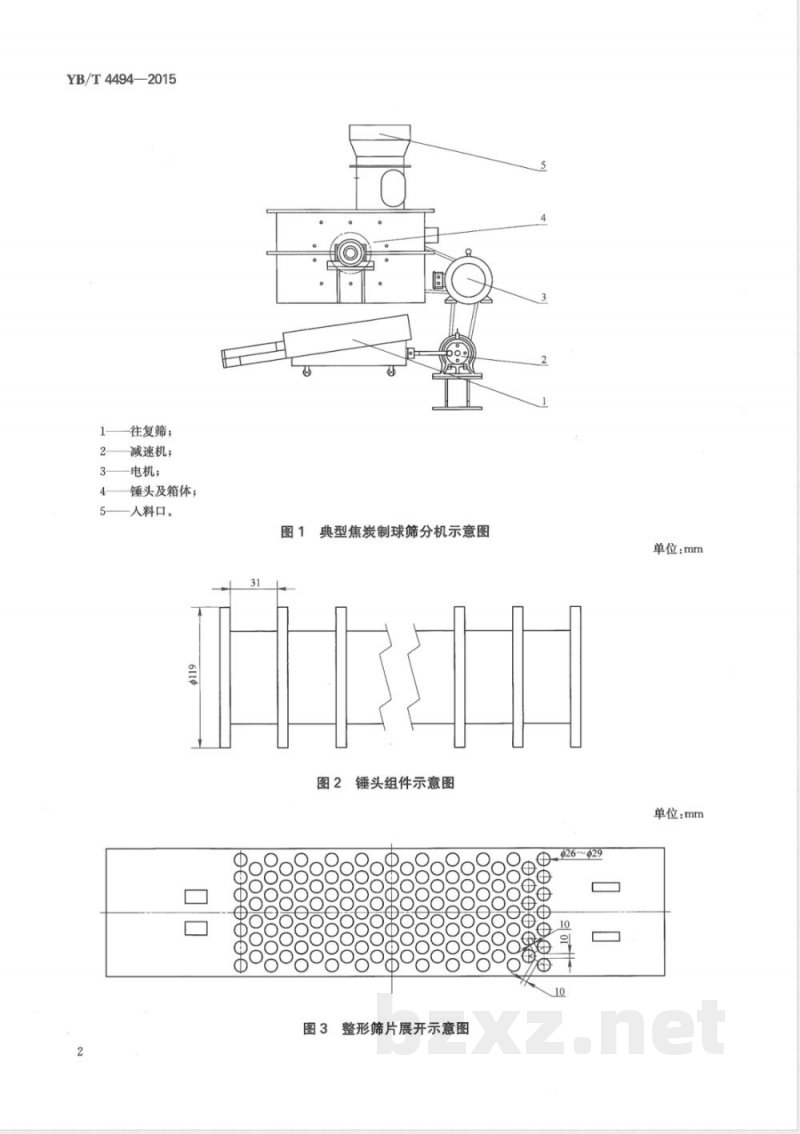

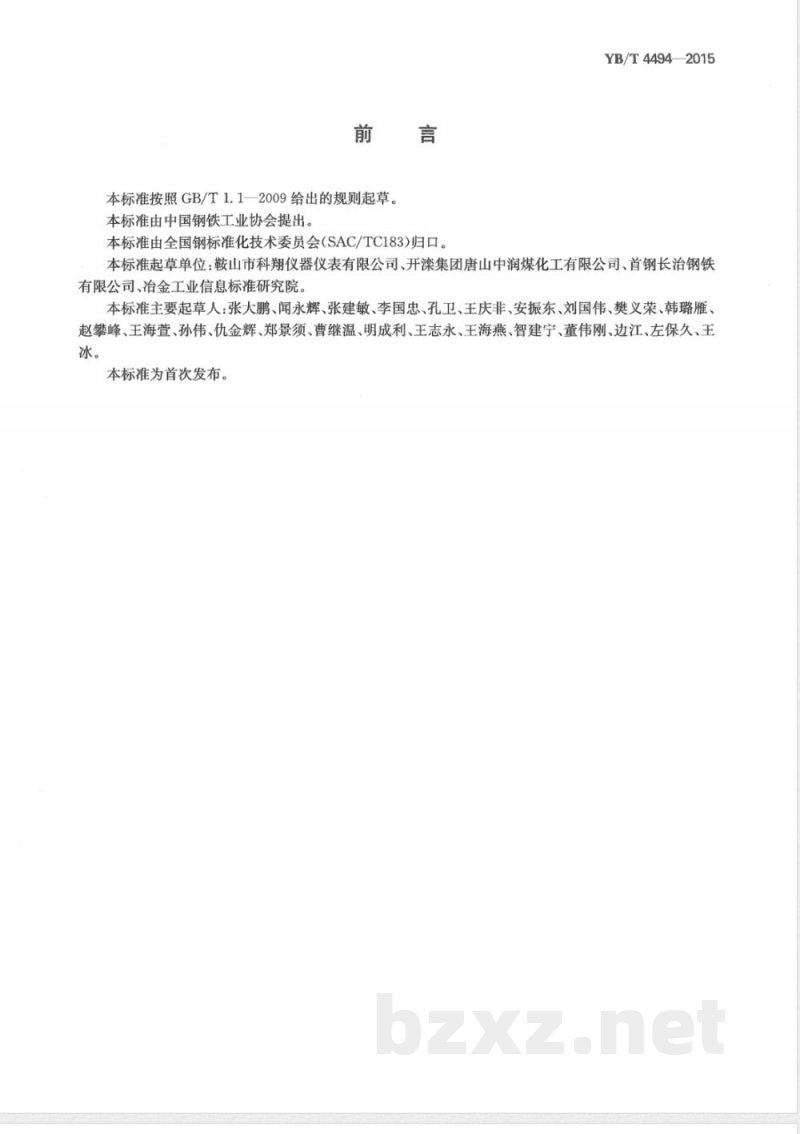

ICS 75.160.10 H32 YB 中华人民共和国黑色冶金行业标准 YB/T 4494—2015 焦炭反应性及反应后强度机械制样技术规范 Technical specification of mechanical sample preparation for measuring coke reactivity index and coke strength after reaction 2015-07-14发布 中华人民共和国工业和信息化部 2016-01-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC 183）归口。 本标准起草单位：鞍山市科翔仪器仪表有限公司等。 本标准为首次发布。 1 范围 本标准规定了测定焦炭反应性及反应后强度试样的机械制备所用仪器设备、试样制备方法以及设备安装与维护等要求。 本标准适用于焦炭反应性及反应后强度试样的制备。 2 规范性引用文件 GB/T 1997 焦炭试样的采取和制备 GB/T 4000 焦炭反应性及反应后强度试验方法 3 术语和定义 3.1 焦炭制球筛分机 采用冲击破碎原理，使焦炭在腔体内被锤头撞击、摩擦、研磨，从而制备接近球状焦粒的装置。 3.2 焦粒倒角机 采用滚剪原理对焦炭表面进行磨切处理，使其形成尺寸规范的球状焦粒的装置。 4 仪器和设备 4.1 焦炭制球筛分机 由锤头、电机、减速机、往复筛等组成。 锤头材质为45钢，经表面淬火处理（HRC50～55）。 整形筛片材质为65Mn，厚度≥10mm，孔径26mm～29mm。 往复筛筛孔尺寸为Φ20mm～23mm。 装料粒度＜100mm，出料粒度≥23mm。 额定功率5.5kW。 4.2 焦粒倒角机 由滚筒筛、电机、减速机等组成。 滚筒筛材质为45钢。 砂轮片粒度24#。 装料质量＜5000g，装料粒度≥23mm。 出料粒度为23mm～25mm球状焦粒。 额定功率3.3kW。 4.3 缩分器 隔槽宽度≥70mm，隔槽个数≥10个。 4.4 台秤 称量范围50kg～500kg，感量≤50g。 4.5 试验筛 圆孔筛框直径300mm±5mm，孔径23mm±0.4mm、25mm±0.4mm； 方孔筛框尺寸1000mm×700mm，孔径25mm×25mm、100mm×100mm。 4.6 电热式恒温鼓风干燥箱 最高使用温度300℃，工作室尺寸不小于1000mm×800mm×800mm。 5 试样的制备 5.1 试样的采取与准备 按GB/T相关规定执行（后续内容未完整显示）。
