【其他行业标准】 连铸保护渣 总碳含量的测定 燃烧气体容量法和红外线吸收法

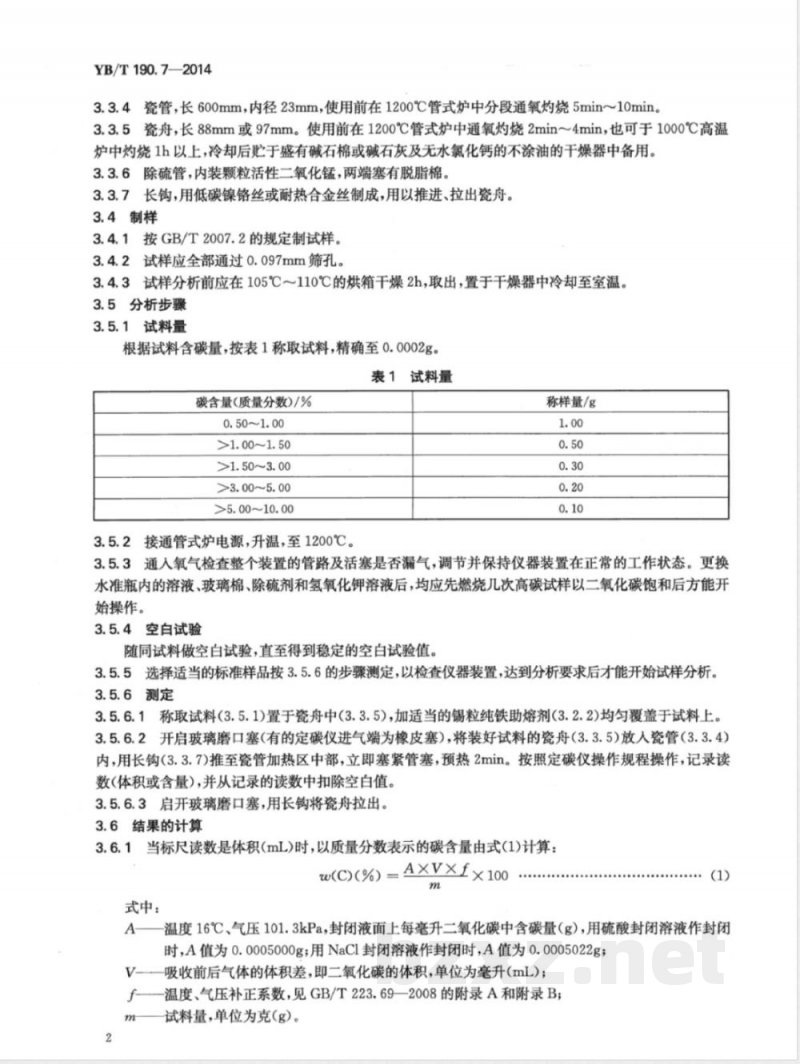

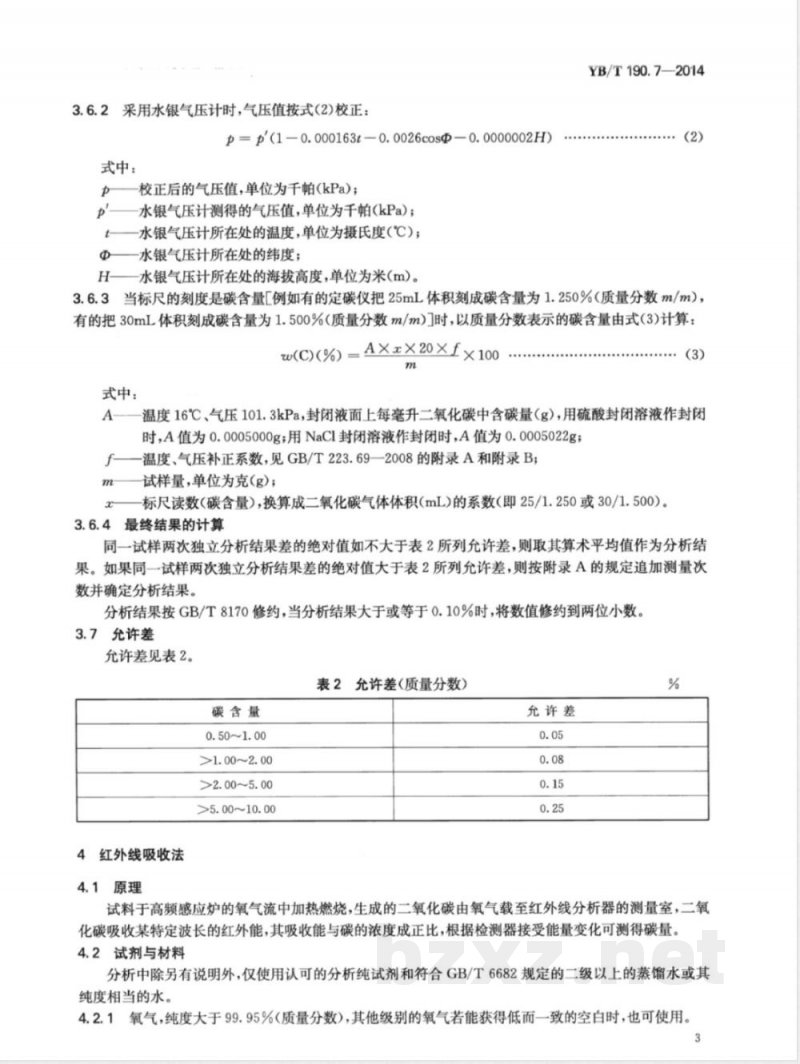

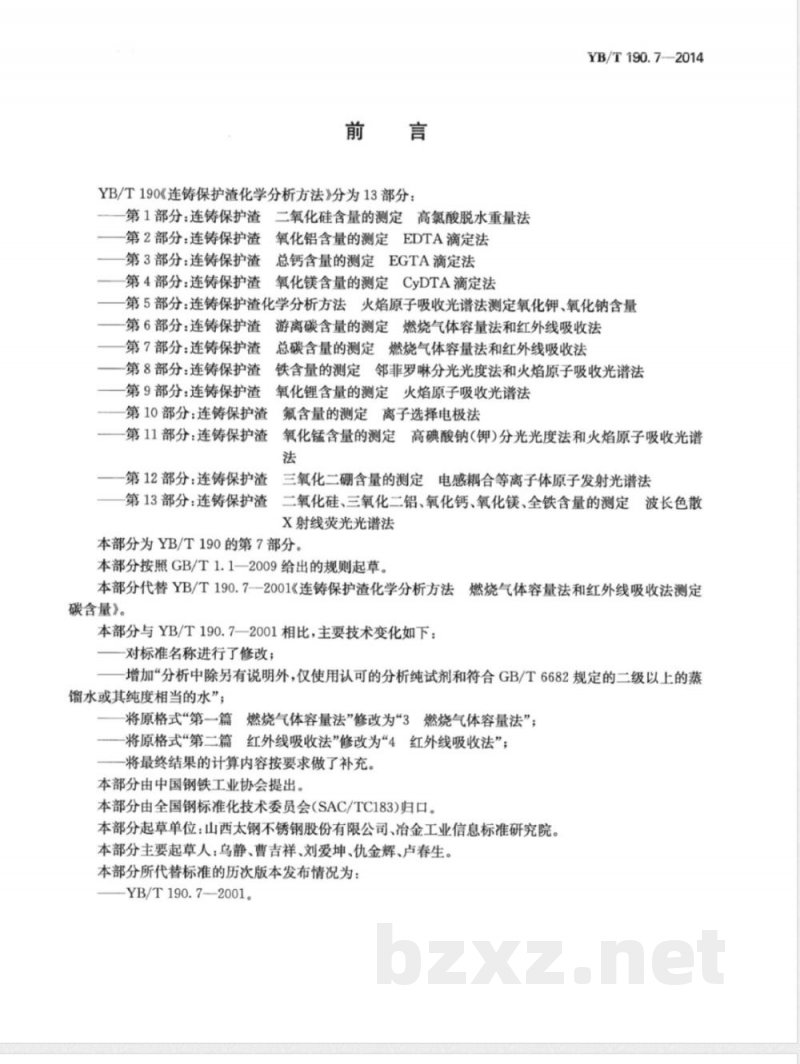

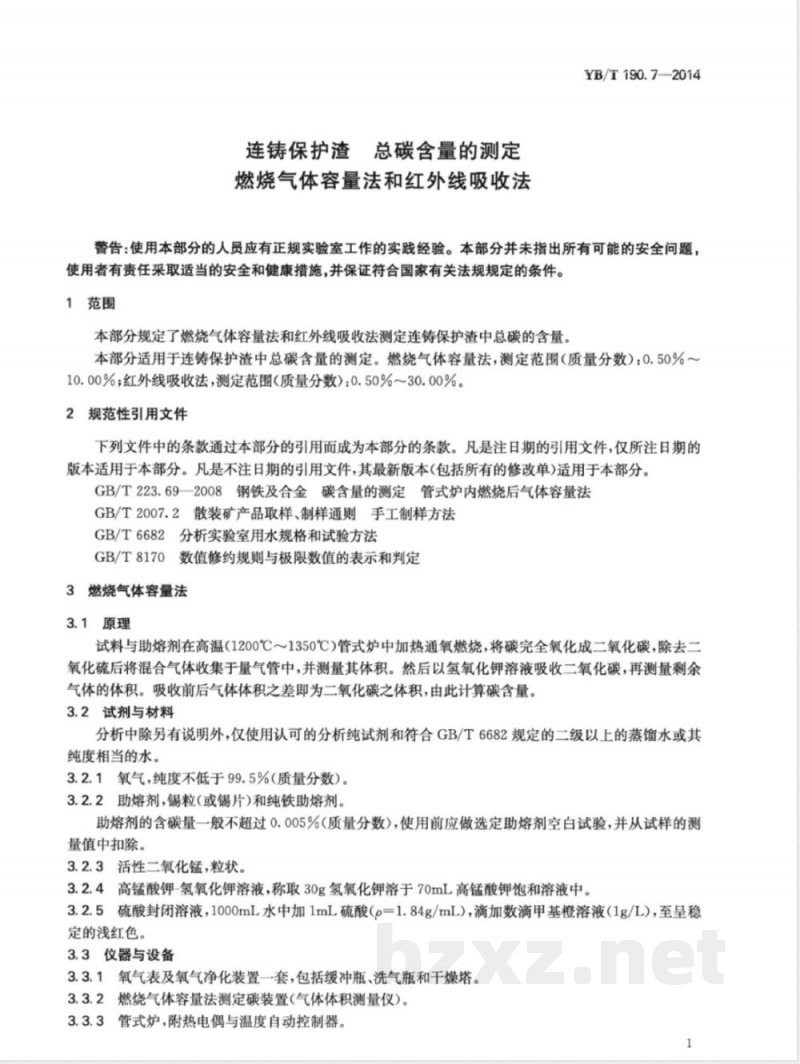

ICS 73.080 H33 YB 中华人民共和国黑色冶金行业标准 YB/T 190.7—2014 代替 YB/T 190.7—2001 连铸保护渣 总碳含量的测定 燃烧气体容量法和红外线吸收法 Continuous casting mold powder — The determination of total carbon content — The gas volumetric method after combustion and the infrared absorption method 2014-10-14发布 中华人民共和国工业和信息化部 2015-04-01实施 发布 前言 YB/T 190《连铸保护渣化学分析方法》分为13个部分，包括二氧化硅、氧化铝、总钙、氧化镁、氧化钾/氧化钠、游离碳、总碳、铁含量、氧化锂、氟含量、氧化锰、三氧化二硼及多元素X射线荧光分析等。 本部分为第7部分。 本部分按照GB/T 1.1—2009规则起草。 本部分代替YB/T 190.7—2001。主要变化如下： ——修改标准名称； ——增加试剂及用水要求（分析中使用符合GB/T 6682的二级以上蒸馏水）； ——结构调整，将方法分为燃烧气体容量法和红外线吸收法两部分； ——完善结果计算内容。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC 183）归口。 本部分起草单位：山西太钢不锈钢股份有限公司等。 警告：本标准涉及高温燃烧及化学试剂操作，使用人员应具备实验室操作经验，并遵守相关安全法规。 1 范围 本部分规定了采用燃烧气体容量法和红外线吸收法测定连铸保护渣中总碳含量的方法。 燃烧气体容量法测定范围（质量分数）：0.50%～10.00%； 红外线吸收法测定范围（质量分数）：0.50%～30.00%。 2 规范性引用文件 GB/T 223.69—2008 钢铁及合金碳含量的测定（管式炉燃烧气体容量法） GB/T 2007.2 散装矿产品取样制样通则 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值表示 3 燃烧气体容量法 3.1 原理 试样与助熔剂在1200℃～1350℃高温管式炉中通氧燃烧，使碳完全转化为二氧化碳，并经除硫处理后收集气体。通过测量吸收前后气体体积差计算二氧化碳含量，从而计算碳含量。 3.2 试剂与材料 除非另有说明，所用试剂均为分析纯，水为符合GB/T 6682规定的二级以上纯水。 3.2.1 氧气：纯度≥99.5%。 3.2.2 助熔剂：锡粒（或锡片）及纯铁助熔剂，使用前需进行空白试验校正。 3.2.3 活性二氧化锰：粒状。 3.2.4 高锰酸钾-氢氧化钾溶液：由氢氧化钾配制用于吸收二氧化碳（后续内容未完整显示）。 4 红外线吸收法 （原文后续内容未完整显示）
