【其他行业标准】 钢渣中磁性金属铁含量测定方法

ICS77.140.99
中华人民共和国黑色治金行业标准YB/T4188-2015
代替YB/T4188—2009
钢渣中磁性金属铁含量测定方法Test method for the content of magnetic metallic iron in steel slag2015-10-10发布
中华人民共和国工业和信息化部2016-03-01实施
本标准根据GB/T1.1一2009的规则起草。本标准代替YB/T4188—2009《钢渣中磁性金属铁含量测定方法》。本标准与YB/T4188—2009相比，主要变化如下：试验设备中增加静水力学天平和试验室用混合机（本版的5.1.4和5.9）；YB/T4188—2015
钢渣第一次全部破碎到粒径30mm以下改为16mm以下（2009年版的5.2；本版的7.2）；一取消铁块进人球磨机粉磨步骤（2009年版的7.3）；-小于4.75mm的磁性物粉磨提纯设备由制样机改为球磨机，粉磨时间为60min（2009年版的7.6；本版的7.4)；
磁性物经球磨机粉磨后过筛尺寸由1mm改为0.6mm(2009年版的7.6；本版的7.4)；一增加静水力学天平测定大于16mm渣钢、4.75mm~16mm渣钢和0.6mm筛上物质量的步骤（本版的7.5）；
一小于4.75mm磁选后的钢渣由制样机研磨改为球磨机粉磨，粉磨时间为20min（2009年版的7.7；本版的7.6)；
-增加小于4.75mm磁选后的钢渣密度的测定（本版的7.6）；一增加不含金属铁的渣的密度的计算（本版的8.1)；一增加大于16mm渣钢、4.75mm~16mm渣钢和0.6mm筛上物中金属铁含量的计算（本版的8.2、8.3和8.4)；
修改钢渣中磁性金属铁含量计算公式（2009年版的8.1；本版的8.5)；一取消平行试验(2009年版的8.2)。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)归口。本标准负责起草单位：中冶建筑研究总院有限公司、中冶节能环保有限责任公司。本标准参加起草单位：武汉钢铁集团金属资源有限责任公司、北京工业大学、浙江哈斯科节能技术有限公司、马鞍山钢铁股份有限公司、上海宝钢新型建材科技有限公司。本标准主要起草人：张亮亮、卢忠飞、刘诗诚、间文、夏春、郝以党、华洲连、岳昌盛、范永平、朱桂林、兰明章、许工雄、顾文飞、陈广言、张淑苓、张宇、焦礼静、杜洪涛、张添华、王延兵、王亚丽。本标准历次版本发布情况：
YB/T4188—2009。
1范围
钢渣中磁性金属铁含量测定方法YB/T4188—2015
本标准规定了钢渣中磁性金属铁含量测定的术语和定义、方法原理、试验仪器和设备、试样量、试验步骤、试验结果计算和试验报告。本标准适用于钢渣中磁性金属铁含量的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T208水泥密度测定方法
GB/T6003.1试验筛技术要求和检验第一部分：金属丝编织网试验筛（GB/T6003.1一2012，ISO3310-1:2000,MOD)
GB/T8170数值修约规则与极限数值的表示和判定YB/T140
钢渣化学分析方法
YB/T804
3术语和定义
钢铁渣及处理利用术语
YB/T804界定的术语和定义适用于本文件。4方法原理
通过破碎、磁选、球磨和筛分，分离出金属铁品位较高的大于0.6mm颗粒，其中的金属铁含量依据其与金属铁密度的差异进行测定和计算，0.6mm筛下物及磁选后钢渣中的金属铁含量采用化学分析方法测定。
5试验仪器和设备
5.1称量设备
5.1.1量程不小于50kg，最小分度值不大于10g。5.1.2量程不小于2kg，最小分度值不大于1g。5.1.3量程不小于200g，最小分度值不大于0.1g。5.1.4静水力学天平：量程不小于3kg，最小分度值不大于0.1g，吊篮的方孔尺寸不超过0.6mm。5.2烘箱
可控温度（105士5)℃。
5.3破碎设备
可分别将钢渣破碎至16mm和4.75mm以下的破碎机。5.4试验筛
方孔筛应符合GB/T6003.1的规定。5.5永久磁铁块
磁铁块中心磁感应强度约0.06T。1
YB/T4188—2015
5.6球磨机
$500mmX×500mm实验磨。
5.7研磨体
研磨体材质为高铬铸铁，Φ40mm～70mm的钢球（64土1）kg，25mm×30mm的钢段（43土1）kg，装载总量为(107士1)kg。
5.8密闭式制样机
一次制样量不少于100g的制样机。5.9试验用混合机
一次混料量不少于100g的试验用混合机。6试样量
采集有代表性的钢渣不少于100kg作为样品。7试验步骤
7.1将样品在（105士5）℃下烘干至恒重，称重，精确至0.01kg，记为mo（kg）。注：恒重系指试样在烘干1h～3h的情况下，其前后质量之差不大于该项试验所要求的称量精度，7.2将烘干后样品破碎至全部通过16mm，在破碎过程中人工选出大于16mm的无法破碎的渣钢，称重，精确至0.1g，记为m（g）。自小于16mm钢渣中取出代表性渣样30kg，称重，精确至0.01kg，记为mz（kg），破碎至全部通过4.75mm，在破碎过程中人工选出大于4.75mm的无法破碎的渣钢，称重，精确至0.1g，记为m3（g）。
7.3用磁铁块从小于4.75mm的渣样中磁选出磁性物，称量，精确至1g，记为m（g）。磁选时将渣样均匀摊铺，厚度不应超过10mm，磁铁距渣样5mm~10mm，直至将磁性物选完。注：磁性物指用磁铁从破碎至4.75mm以下钢渣中选出的含铁颗粒。若磁性物的质量少于3000g，应在7.2中代表性渣样30kg基础上加大取样数量，保证磁选出的磁性物质量不少于3000g。7.4取代表性磁性物3000g~4000g，称量，精确至1g，记为ms（g）。将其用球磨机粉磨60min，粉磨前后必须彻底清扫球磨机内外，保证粉磨前后的物料损失率不得超过5%。粉磨后的物料经0.6mm方孔筛筛分后，称量筛上物质量，精确至0.1g，记为ms（g)。7.5将静水力学天平的吊篮放人透明桶后挂到静水力学天平的吊钩上，向透明桶中注水没过吊篮后清零，用静水力学天平分别称量7.2中大于16mm渣钢、4.75mm~16mm渣钢和7.4中粉磨后的0.6mm筛上物在水中的质量，精确至0.1g，并分别记为m7、ms和mg（g）。7.6从7.3中磁选后的钢渣中取代表性渣样3kg，放人球磨机中研磨20min，取代表性试样按GB/T208测定密度，记为pr（g/cm）。另取代表性试样100g放入密闭式制样机中研磨直到全部通过80μm方孔筛，用混合机混匀后，按YB/T140中规定测定其中金属铁含量wi（%）。7.7从7.4球磨机粉磨后的0.6mm筛下物中取出代表性试样100g，放人密闭式制样机中研磨直到全部通过80μm方孔筛，用混合机混匀后，按YB/T140中规定测定其中金属铁含量wz（%）。8试验结果计算
8.1不含金属铁的钢渣的密度按式（1)计算，计算结果精确至0.01g/cm。7.85×p×(100-wl)..
7.85x100-xp
式中：
p——不含金属铁的钢渣的密度，单位为克每立方厘米(g/cm)；7.85——钢的密度，单位为克每立方厘米（g/cm2）；2

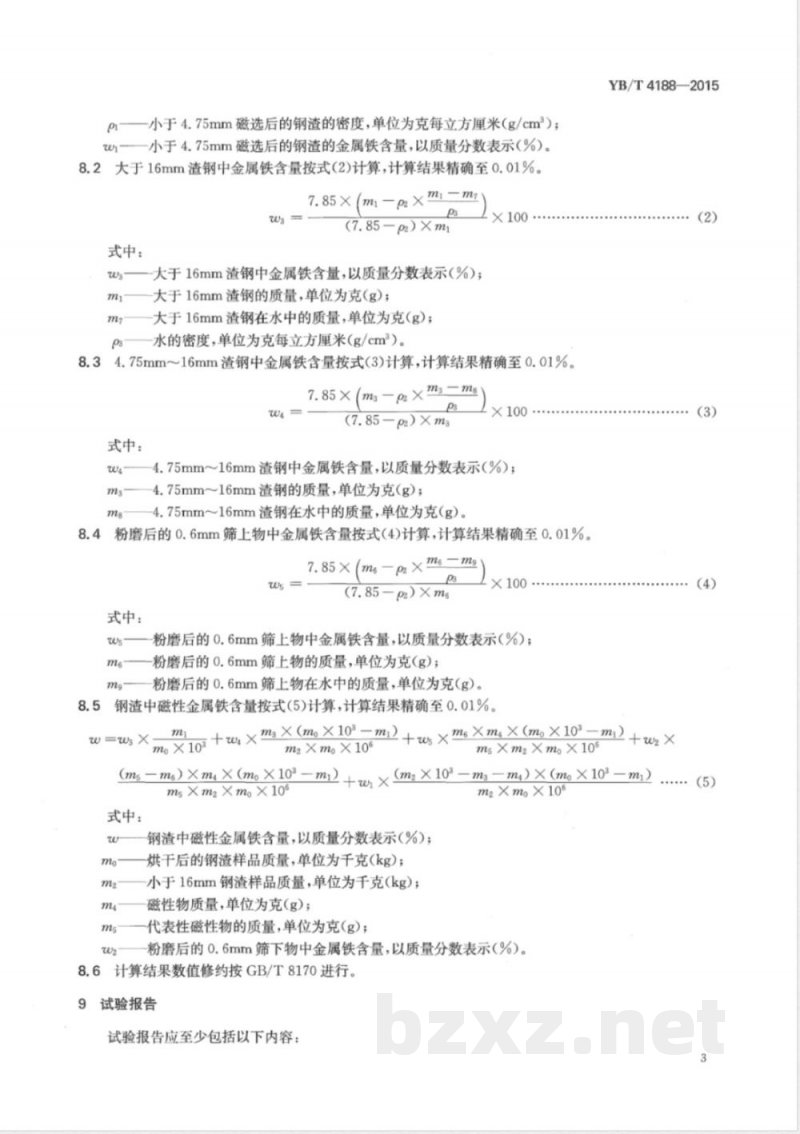

一小于4.75mm磁选后的钢渣的密度，单位为克每立方厘米（g/cm2）；小于4.75mm磁选后的钢渣的金属铁含量，以质量分数表示（%）。8.2大于16mm渣钢中金属铁含量按式(2)计算，计算结果精确至0.01%。W
式中：
7.85×(ml-pz×mlml）
(7.85-p)Xml
大于16mm渣钢中金属铁含量，以质量分数表示（%）；大于16mm渣钢的质量，单位为克（g）；大于16mm渣钢在水中的质量，单位为克（g）；水的密度，单位为克每立方厘米（g/cm2）。X100
8.34.75mm~16mm渣钢中金属铁含量按式(3)计算，计算结果精确至0.01%w4
式中：
7. 85×(ma -pz×m=m)
(7.85-pz)Xm3
-4.75mm16mm渣钢中金属铁含量，以质量分数表示（%）；4.75mm~16mm渣钢的质量，单位为克（g）；4.75mm~16mm渣钢在水中的质量，单位为克（g）。8.4粉磨后的0.6mm筛上物中金属铁含量按式(4)计算，计算结果精确至0.01%。Ws
式中：
7. 85×(ms-pz ×me=mabzxZ.net
(7.85-pe)Xmg
粉磨后的0.6mm筛上物中金属铁含量，以质量分数表示（%）；粉磨后的0.6mm筛上物的质量，单位为克（g)；粉磨后的0.6mm筛上物在水中的质量，单位为克(g)。mg
8.5钢渣中磁性金属铁含量按式(5)计算，计算结果精确至0.01%。YB/T4188—2015
++ x(m)+sxeX(m) +x
mo×103
mzXmoX106
msXmzXmoX105
+ w ×(ma ×10 -ma =m)X(mo ×103 -mi) (ms=mg）XmX（mX103-m）
...(5)
mzXmo×106
msXm2Xm。×106
式中：
钢渣中磁性金属铁含量，以质量分数表示（%）；烘干后的钢渣样品质量，单位为千克（kg)；小于16mm钢渣样品质量，单位为千克（kg）；磁性物质量，单位为克(g)；
代表性磁性物的质量，单位为克（g）；粉磨后的0.6mm筛下物中金属铁含量，以质量分数表示（%）。8.6计算结果数值修约按GB/T8170进行。9试验报告
试验报告应至少包括以下内容：YB/T4188—2015
样品的名称、品种和送样单位；采用的试验方法；
试验结果；
试验日期和试验人员。
155024-0783
15502\40783
中华人民共和国黑色冶金
行业标准
钢渣中磁性金属铁含量测定方法YB/T4188—2015
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
中石油彩色印刷有限责任公司印刷各地新华书店经销
开本880×12301/16印张0.75
5字数14千字
2016年2月第一次印刷
2016年2月第一版2
统一书号：155024·0783
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
