【其他行业标准】 用于水泥和混凝土中的锂渣粉

ICS77.140.99
中华人民共和国黑色冶金行业标准YB/T 4230--2010
用于水泥和混凝土中的锂渣粉
Ground lithium slag used for cement and concrete2010-11-10发布
中华人民共和国工业和信息化部2011-03-01实施
本标准的附录A、附录B和附录C为规范性附录。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。YB/T4230—2010
本标准负责起草单位：中冶建筑研究总院有限公司、中国京冶工程技术有限公司、四川格林瑞桑再生资源利用有限公司。
本标准主要起草人：张亮亮、朱桂林、卢忠飞、阎冬、曾益伟、间文、夏春，１范围
用干水泥和混凝士中的锂渣粉
YB/T4230—2010
本标准规定了用于水泥和混凝土中的锂渣粉的术语和定义、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于水泥和混凝土中的锂渣粉。注：在水泥和混凝土中使用锂渣粉时，应控制胶凝材料中的三氧化二硫含量不大于4.0%。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥
GB/T176水泥化学分析方法（GB/T176—1996，eqVIS0680:1990）GB/T208水泥密度测定方法
GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法GB/T2419水泥胶砂流动度测定方法GB6566建筑材料放射性核素限量GB/T8074水泥比表面积测定方法勃氏法GB/T8170数值修约规则与极限数值的表示和判定GB9774水泥包装袋
GB12573水泥取样方法
GB/T17671水泥胶砂强度检验方法(ISO法）(GB/T17671—1999,idtISO679:1989)JC/T420水泥原材料中氯的化学分析方法3术语和定义
下列术语和定义适用于本标准。3.1
锂渣粉groundlithiumslag
锂辉石矿石提锂后产生的渣，经干燥、粉磨达到一定细度的以无定形二氧化硅和三氧化二铝为主要成分的粉体材料。
活性指数activityindex
分别测定受检样品和比对样品的抗压强度，两种样品同龄期的抗压强度之比即为活性指数，用百分数表示。
4技术要求

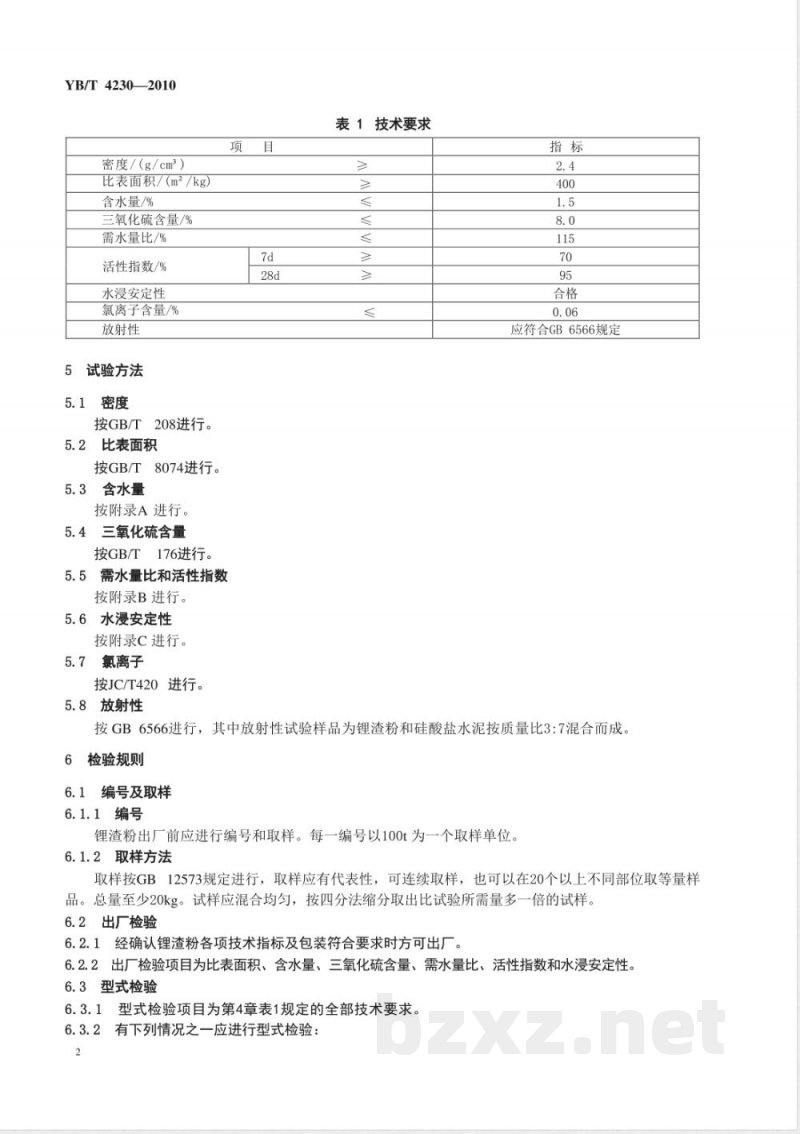

锂渣粉的技术要求应符合表1的规定。YB/T4230—2010
密度／（g/cm2）
比表面积/（m2/kg）
含水量/%
三氧化硫含量/%
需水量比/%
活性指数/%
水浸安定性
氯离子含量/%
放射性
试验方法
5.1密度
按GB/T208进行。
5.2比表面积
按GB/T8074进行。
5.3含水量
按附录A进行。
5.4三氧化硫含量
按GB/T176进行。
5.5需水量比和活性指数
按附录B进行。
5.6水浸安定性
按附录C进行。
5.7氯离子
按JC/T420进行。
5.8放射性
表1技术要求
应符合GB6566规定
按GB6566进行，其中放射性试验样品为锂渣粉和硅酸盐水泥按质量比3：7混合而成6检验规则
6.1编号及取样
6.1.1编号
锂渣粉出厂前应进行编号和取样。每一编号以100t为一个取样单位。6.1.2取样方法
取样按GB12573规定进行，取样应有代表性，可连续取样，也可以在20个以上不同部位取等量样品。总量至少20kg。试样应混合均匀，按四分法缩分取出比试验所需量多一倍的试样。6.2出厂检验
6.2.1经确认锂渣粉各项技术指标及包装符合要求时方可出厂。6.2.2出厂检验项目为比表面积、含水量、三氧化硫含量、需水量比、活性指数和水浸安定性。6.3型式检验
型式检验项目为第4章表1规定的全部技术要求。6.3.1
6.3.2有下列情况之一应进行型式检验：2
一原料、工艺有较大改变，可能影响产品性能时；一正常生产时，每年检验一次；一一产品长期停产后，恢复生产时；一出厂检验结果与上次型式检验有较大差异时。6.4判定规则
YB/T4230—2010
6.4.1检验结果符合本标准第4章中比表面积、含水量、三氧化硫含量、需水量比、活性指数和水浸安定性等技术要求的为合格品。
6.4.2检验结果不符合本标准第4章中比表面积、含水量、三氧化硫含量、需水量比、活性指数和水浸安定性等技术要求的为不合格品。若其中任何一项不符合要求，应重新加倍取样，对不合格的项目进行复检，评定时以复检结果为准。
6.4.3型式检验结果不符合本标准第4章中任一项要求的为型式检验不合格。若其中任何一项不符合要求，应重新加倍取样，对不合格的项目进行复检，评定时以复检结果为准。6.4.4检验报告
检验报告内容应包括出厂检验项目及合同约定的其他技术要求。当用户需要时，生产厂应在锂渣粉发出之日起11d内寄发除28d活性指数以外的各项试验结果。28d活性指数应在锂渣粉发出之日起32d内补报。
6.5交货与验收
6.5.1交货时锂渣粉的质量验收可抽取实物试样以其检验结果为依据，也可以生产者同编号锂渣粉的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。卖方有告知买方验收方法的责任。当无书面合同或协议，或未在合同、协议中注明验收方法的，卖方应在发货票上注明“以本厂同编号锂渣粉的检验报告为验收依据”字样。6.5.2以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按6.1.2进行，缩分为10kg，分二等份。一份由卖方保存40d，一份由买方按本标准规定的项目和方法进行检验。
在40d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的建材质量监督检验机构进行仲裁检验。6.5.3以生产厂同编号锂渣粉的检验报告为验收依据时，在发货前或交货地买方（或委托卖方）在同编号锂渣粉中抽取试样，双方共同签封后保存三个月。在三个月内，买方对锂渣粉质量有疑问时，则买卖双方应将共同签封的试样送省级或省级以上国家认可的建材产品质量监督检验机构进行仲裁检验。7包装、标志、运输与贮存
7.1包装
锂渣粉可以袋装或散装。袋装每袋净质量50kg，且不得少于标志质量的99%，随机抽取20袋，其总质量不得少于1000kg（含包装袋），其他包装形式由供需双方协商确定。锂渣粉包装袋应符合GB9774的规定。7.2标志
包装袋和包装容器均应在明显位置注明以下内容：生产厂名、产品名称、净质量、包装日期和出厂编号。散装时应提供以上相同内容的卡片。7.3运输与贮存
锂渣粉在运输与贮存时不得受潮和混入杂物。YB/T
4230—2010
A.1适用范围
附录A
（规范性附录）
锂渣粉含水量的测定
本附录规定了锂渣粉含水量的测定方法。A.2原理
将锂渣粉放入规定稳定的烘干箱内烘至恒重，以烘干前和烘干后的质量之差与烘干前的质量之比确定锂渣粉的含水量。
A.3仪器设备
A.3.1烘干箱
可控制温度不得低于110℃，最小分度值不得大于2℃。A.3.2
量程不得小于50g，最小分度值不得大于0.01g。A.4试验步骤
称取锂渣粉试样约50g，应准确至0.01g，倒人蒸发血中。将烘干箱温度调整并控制在105℃~110℃。将锂渣粉试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量，准确至0.01g。A.4.3
注：恒重系指试样在烘干1h～3h的情况下，其前后质量之差不大于该项试验所要求的称量精度。A.5结果计算
含水量按式(A.1）计算，计算结果保留至0.1%：×100.
式中：
锂渣粉含水量（质量分数），单位为百分数（%）；W1烘干前试样的质量，单位为克(g);烘千后试样的质量，单位为克（g）。wo
适用范围
附录B
(规范性附录)
锂渣粉需水量比及活性指数的测定本附录规定了锂渣粉需水量比及活性指数的测试方法。B.2试验用仪器
采用GB/T17671中所规定的试验用仪器。B.3试验用材料
B.3.1比对水泥
YB/T4230—2010
符合GB175规定的强度等级为42.5的硅酸盐水泥或普通硅酸盐水泥，且7d抗压强度35MPa45MPa,28d抗压强度50MPa～60MPa，比表面积300m2/kg～400m2/kg,SO3)2.3%~2.8%，碱含量（Naz0%+0.658Kz0%）B.3.2砂
T17671规定的标准砂。
符合GB/T
采用自来水或蒸馏水。
试验条件及方法
试验条件
（质量分数）0.5%～0.9%。
含量（质量分数
试验室应符合GB/T17671一1999中4.1的规定。试验用各种材料和用具应预先放在试验室内，使其达到试验室相同温度。
试验方法
B.4.2.1胶砂配合比
需水量比的胶砂配合比见表B.1
比对水泥/g
锂渣粉/g
ISO砂/g
水/mL
比对胶砂
450±2
1350±5
225±1
注：表B.1所示均为一次搅拌量。活性指数的胶砂试件配合比见表B.2.表B.2
比对水泥/g
锂渣粉/g
ISo砂/g
水/mL
注：表B.2所示均为一次搅拌量，需水量比的胶砂配合比
受检胶砂
315±1
135±1
1350±5
按使受检胶砂流动度达比对胶砂流动度值士5mm调整活性指数的胶砂试件配合比
比对胶砂
450±2
1350±5
225±1
受检胶砂
315±1
135±1
1350±5
YB/T4230—2010
流动度试验按GB/T2419的规定进行。B.4.2.3活性指数试件的制备、养护和试验按GB/T17671中规定进行。B.5结果计算
根据表B.1配比，测定受检胶砂的用水量，按式(B.1）计算锂渣粉的需水量比(Rw),计算结果按B.5.1
GB/T8170的规定修约至整数。
式中：
R一需水量比，单位为百分数(%)；受检胶砂用水量，单位为克(g);W.
比对胶砂用水量，单位为克(g)。W.
B.5.2锂渣粉7d活性指数A按式(B.2）计算，计算结果按GB/T8170的规定修约至整数。R.
式中：
锂渣粉7d活性指数，单位为百分数（%）；比对胶砂7d抗压强度，单位为兆帕(MPa);受检胶砂7d抗压强度，单位为兆帕(MPa)。锂渣粉28d活性指数A按式(B.3）计算，计算结果按GB/T8170的规定修约至整数。.
式中：
锂渣粉28d活性指数，单位为百分覆%100比对胶砂28d抗压强度，单位为兆帕(vIPa);RoZg —
受检胶砂28d抗压强度，单位为兆帕(MPa)R2
..(B.1)
.(B.2)
.. (B.3)
C.1适用范围
附录C
（规范性附录）
锂渣粉水浸安定性试验方法
本附录规定了锂渣粉水浸安定性试验方法。C.2仪器设备
采用GB/T
1346中所规定的试验用仪器。
C.3试验用材料
C.3.1比对水泥
YB/T 4230—2010免费标准bzxz.net
符合GB175规定的强度等级为42.5的硅酸盐水泥或普通硅酸盐水泥，且7d抗压强度35MPa45MPa,28d抗压强度50MPa～60MPa，比表面积300m2/kg～400m2/kg,S03）2.3%~2.8%，碱含量（Na20%+0.658K20%)C.3.2试验样品
锂渣粉和比对水泥按3：7混合而成。C.3.3水
采用自来水或蒸馏水。
C.4试验方法和判定
1试验方法
（质量分数）0.5%～0.9%。
含量（质量分数
试验室应符合GB/T1346的规定。试验用各种材料和用具应预先放在试验室内，使其达到试验室相同温度。
按GB/T1346的方法制备试验样品的净浆试饼。试饼湿气养护24h后，浸水（水温为20土3℃）6昼夜。
C.4.2判定
取出试饼进行判别。目测试饼未发现裂缝，用钢直尺沿垂直两个方向检查不弯曲（使钢直尺和试饼底部紧靠，以两者间不透光为不弯曲）的试饼为安定性合格。当两个试饼判别结果有矛盾时，该锂渣粉的水浸安定性为不合格。
中华人民共和国黑色冶金
行业标
用于水泥和混凝土中的锂渣粉
YB/T4230—2010
治金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880×12301/16
印张0.75字数20千字
2011年2月第一版2011年2月第一次印刷统一书号：155024·334定价：15.00元YB/
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
