【其他行业标准】 铁合金用焦炭

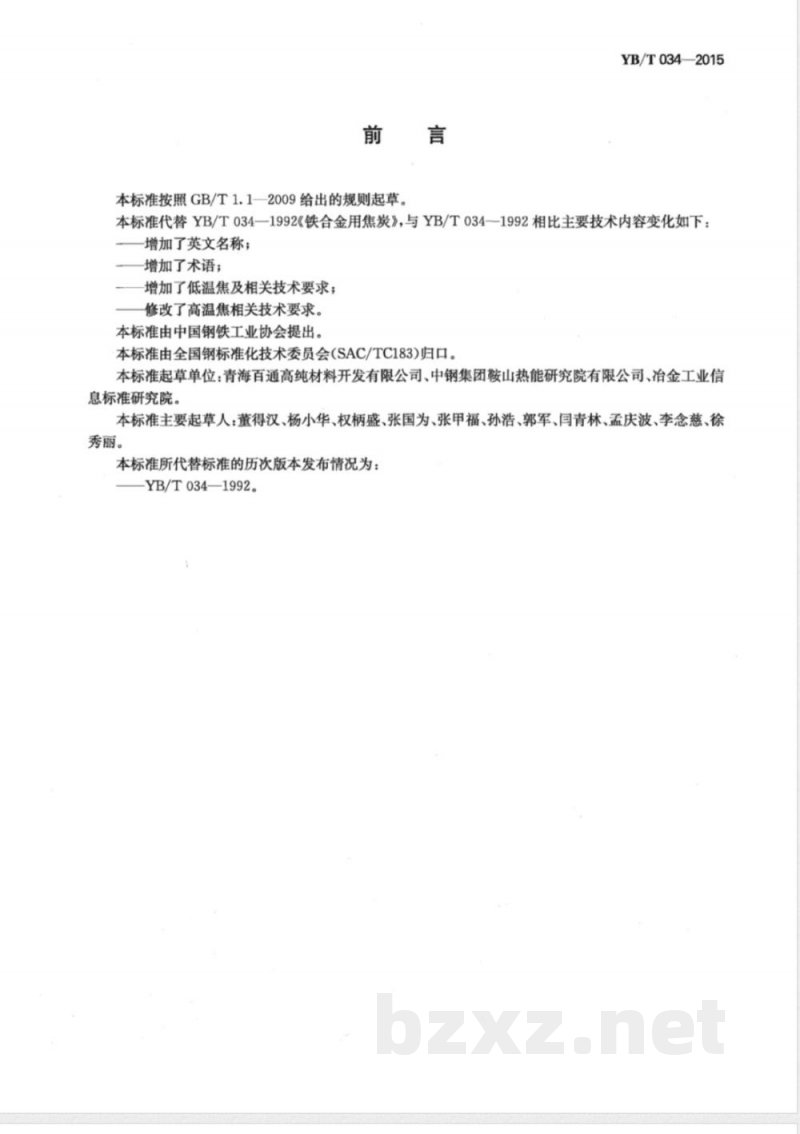

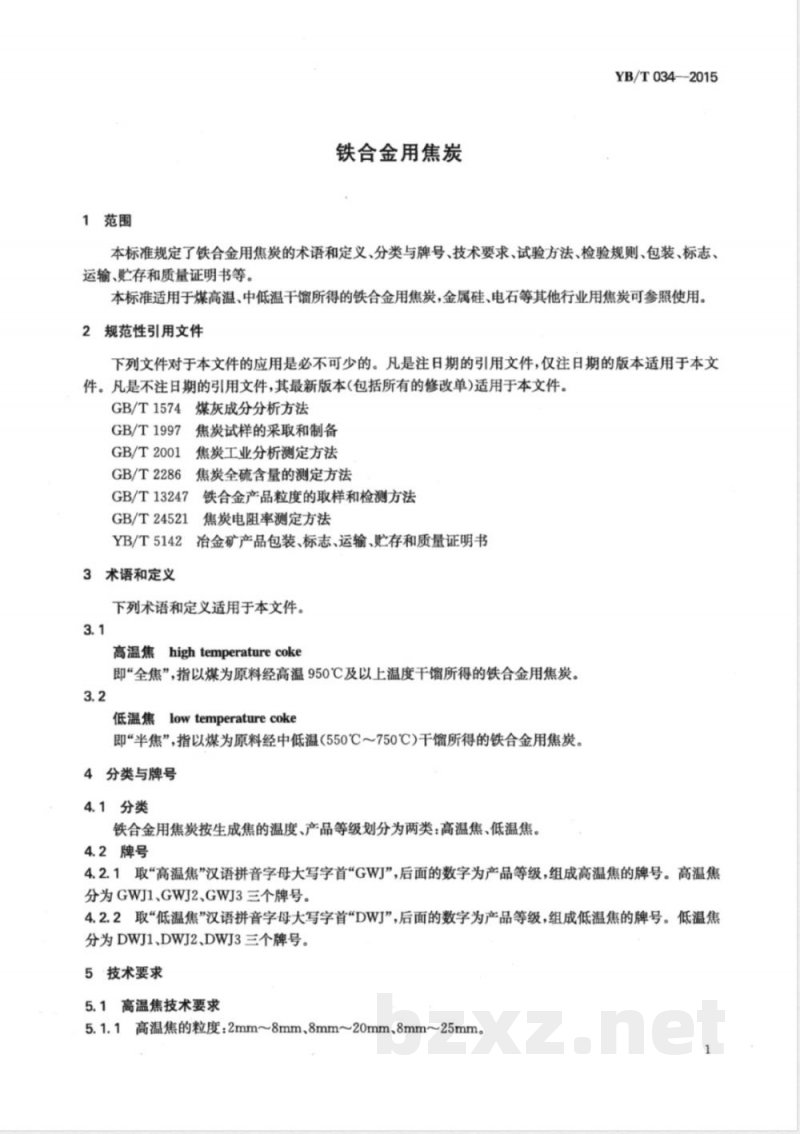

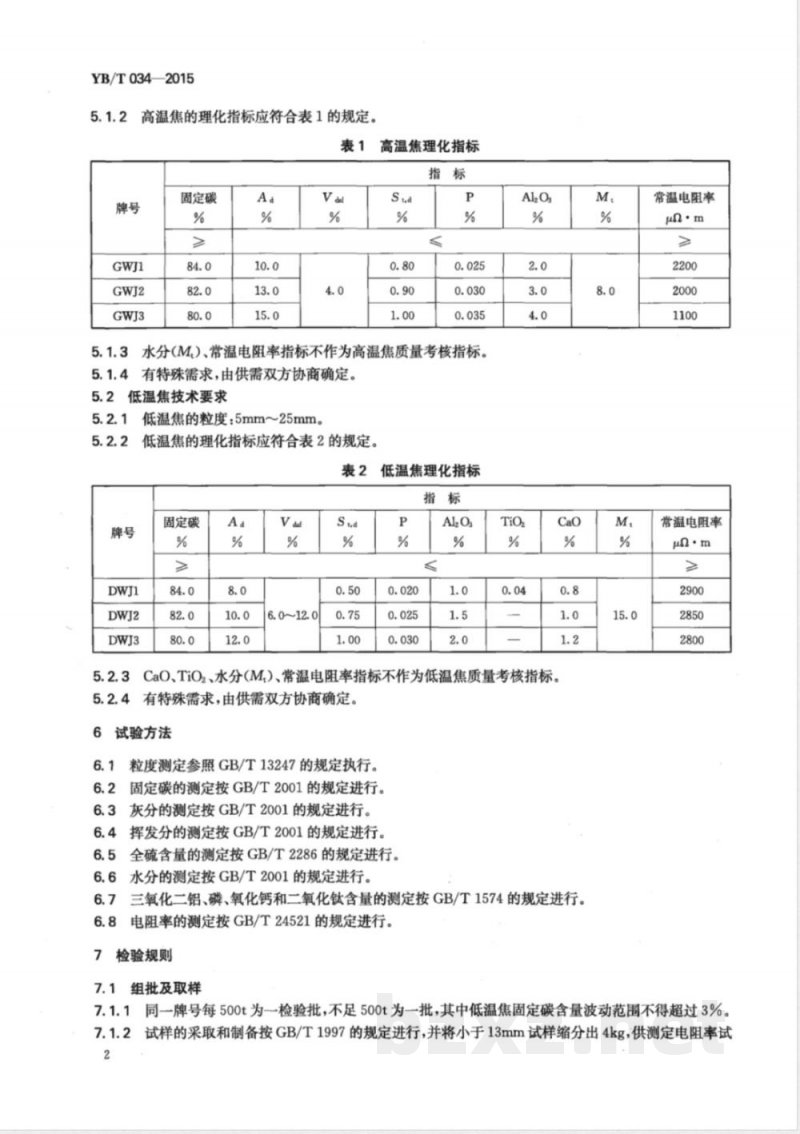

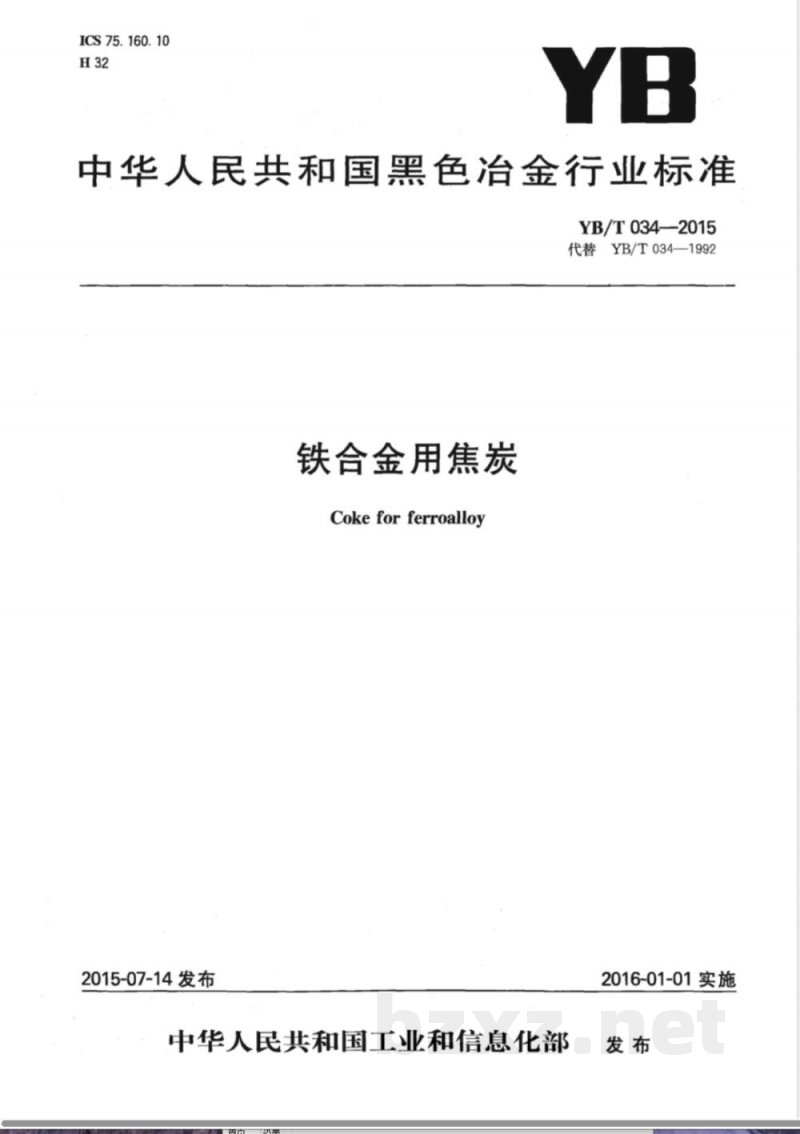

ICS 75.160.10 H32 YB 中华人民共和国黑色冶金行业标准 YB/T 034—2015 代替 YB/T 034—1992 铁合金用焦炭 Coke for ferroalloy 2015-07-14发布 中华人民共和国工业和信息化部 2016-01-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YB/T 034—1992《铁合金用焦炭》。与1992版相比主要技术变化如下： ——增加英文名称； ——增加术语内容； ——增加低温焦及相关技术要求； ——修改高温焦技术要求。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC 183）归口。 本标准起草单位：青海百通高纯材料开发有限公司等。 1 范围 本标准规定了铁合金用焦炭的术语和定义、分类与牌号、技术要求、试验方法、检验规则、包装、标志、运输、贮存及质量证明书等内容。 本标准适用于煤经高温及中低温干馏所得的铁合金用焦炭，其他如金属硅、电石行业用焦炭可参照执行。 2 规范性引用文件 GB/T 1574 煤灰成分分析方法 GB/T 1997 焦炭试样的采取和制备 GB/T 2001 焦炭工业分析测定方法 GB/T 2286 焦炭全硫含量的测定方法 GB/T 13247 铁合金产品粒度取样和检测方法 GB/T 24521 焦炭电阻率测定方法 YB/T 5142 冶金矿产品包装、标志、运输、贮存和质量证明书 3 术语和定义 3.1 高温焦 hightemperature coke 指以煤为原料，经950℃及以上高温干馏所得的铁合金用焦炭，又称“全焦”。 3.2 低温焦 lowtemperature coke 指以煤为原料，经550℃～750℃中低温干馏所得的铁合金用焦炭，又称“半焦”。 4 分类与牌号 4.1 分类 铁合金用焦炭按干馏温度和产品等级分为高温焦与低温焦两类。 4.2 牌号 4.2.1 高温焦以“GWJ”为代号，后接数字表示等级，分为GWJ1、GWJ2、GWJ3。 4.2.2 低温焦以“DWJ”为代号，后接数字表示等级，分为DWJ1、DWJ2、DWJ3。 5 技术要求 5.1 高温焦技术要求 5.1.1 粒度：2mm～8mm、8mm～20mm、8mm～25mm。 5.1.2 理化指标： GWJ1：固定碳≥84.0%，灰分≤10.0%，挥发分≤4.0%，硫≤0.80%，磷≤0.025%； GWJ2：固定碳≥82.0%，灰分≤13.0%，硫≤0.90%，磷≤0.030%； GWJ3：固定碳≥80.0%，灰分≤15.0%，硫≤1.00%，磷≤0.035%。 5.1.3 水分和常温电阻率不作为考核指标。 5.1.4 特殊要求由供需双方协商确定。 5.2 低温焦技术要求 5.2.1 粒度：5mm～25mm。 5.2.2 理化指标： DWJ1：固定碳≥84.0%，灰分≤8.0%，挥发分6.0%～12.0%，硫≤0.50%； DWJ2：固定碳≥82.0%，灰分≤10.0%，硫≤0.75%； DWJ3：固定碳≥80.0%，灰分≤12.0%，硫≤1.00%。 同时还规定Al2O3、K2O3、TiO2、CaO等杂质指标限值。 5.2.3 CaO、TiO2、水分及电阻率不作为考核指标。 5.2.4 特殊要求由供需双方协商确定。 6 试验方法 6.1 粒度测定按GB/T 13247执行。 6.2 固定碳按GB/T 2001测定。 6.3 灰分按GB/T 2001测定。 6.4 挥发分按GB/T 2001测定。 6.5 全硫含量按GB/T 2286测定。
