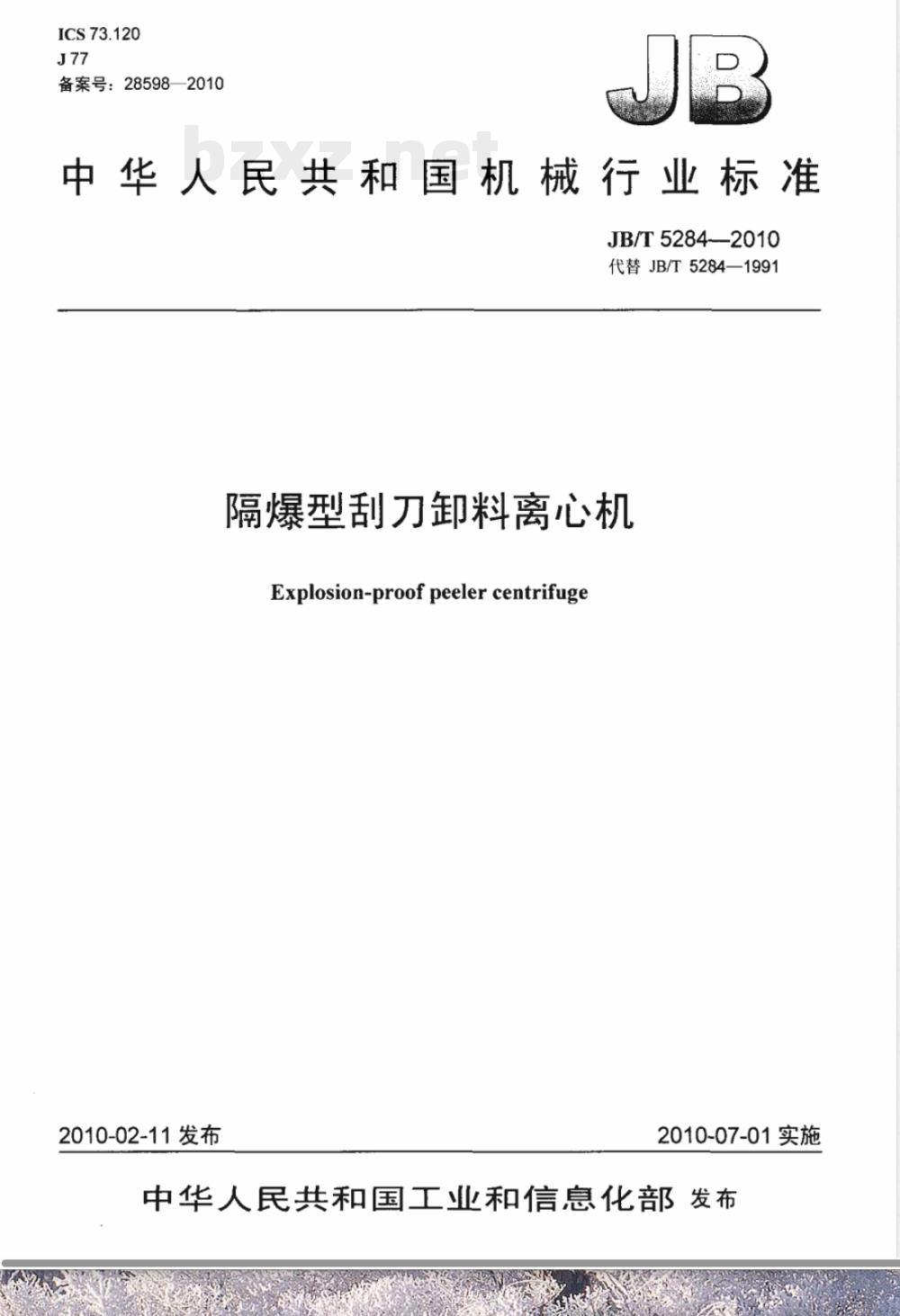

ICS73.120
备案号：28598—2010
中华人民共和国机械行业标准　JB/T5284--2010
代替JB/T5284—1991
隔爆型刮刀卸料离心机
Explosion-proof peelercentrifuge2010-02-11发布
2010-07-01实施

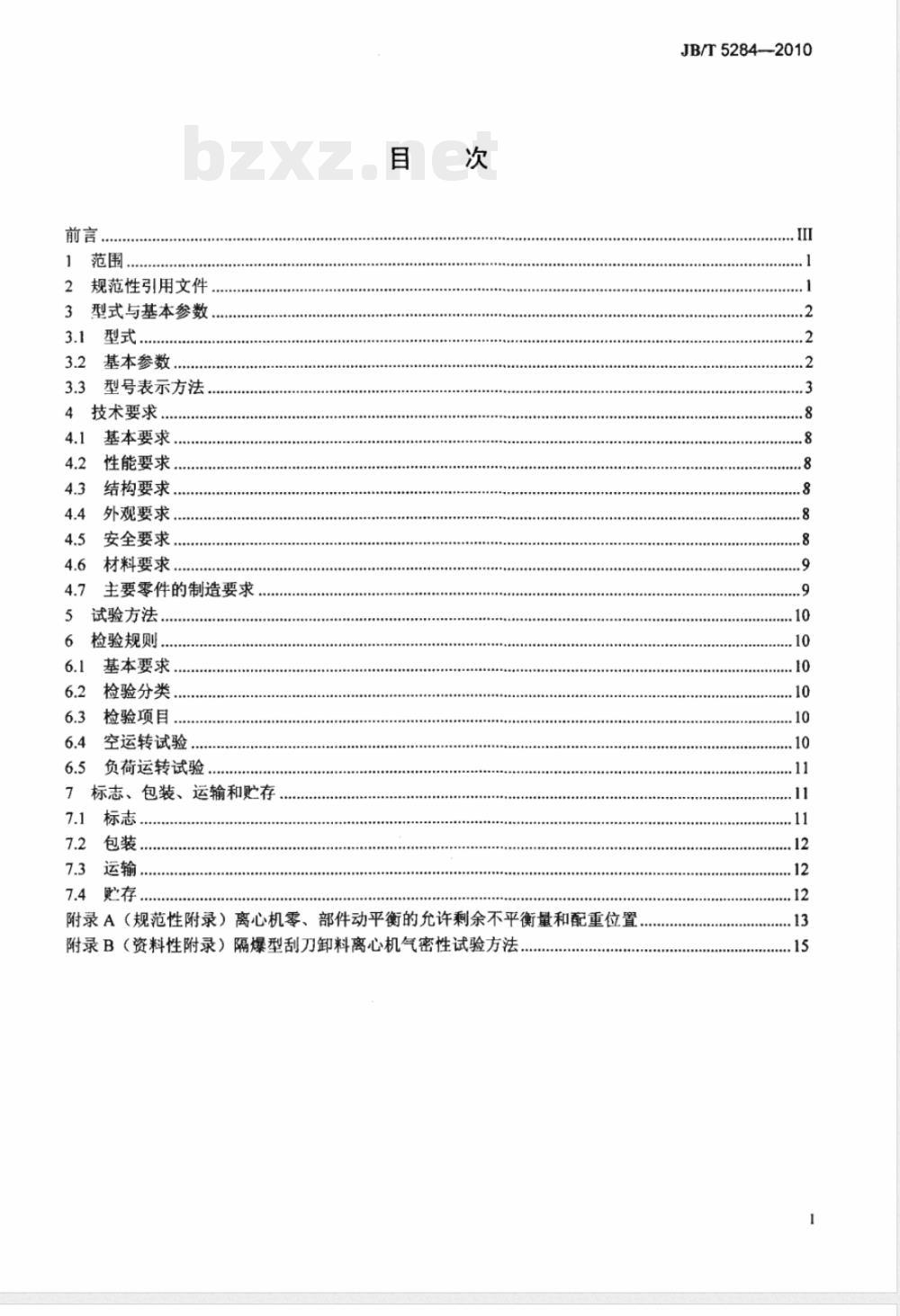

中华人民共和国工业和信息化部发布前言、
2规范性引用文件
3型式与基本参数
3.1型式.．
基本参数.
型号表示方法，
技术要求，
基本要求.
性能要求.…
结构要求.
外观要求.
安全要求
材料要求
主要零件的制造要求
试验方法.
检验规则.
基本要求..
检验分类.
检验项目，
空运转试验.
负荷运转试验
标志、包装、运输和贮存
包装，
附录A（规范性附录）离心机零、部件动平衡的允许剩余不平衡量和配重位置附录B（资料性附录）隔爆型刮刀卸料离心机气密性试验方法，JB/T5284-2010

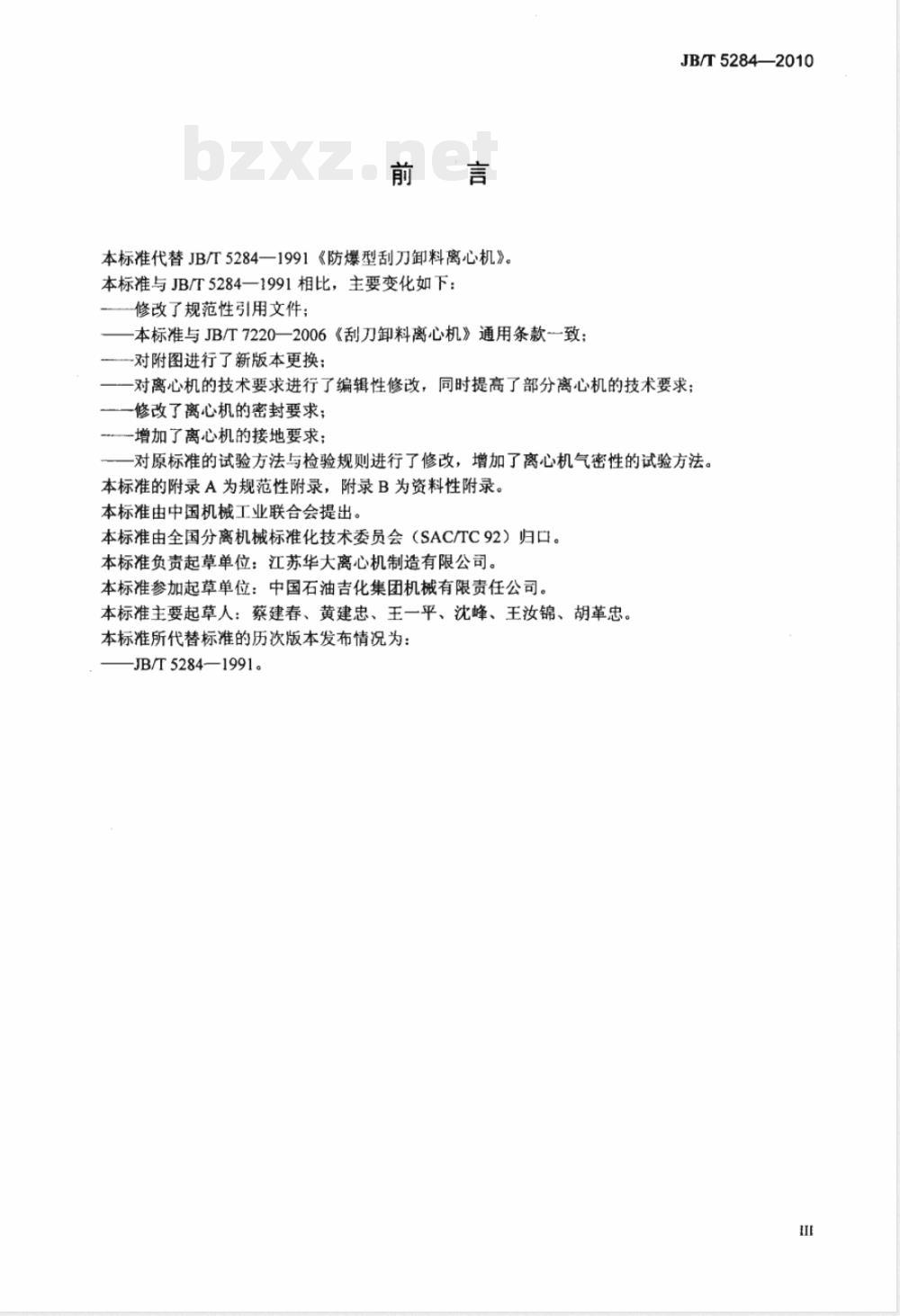

本标准代替JB/T5284一1991《防爆型刮刀卸料离心机》。本标准与JB/T5284一1991相比，主要变化如下：修改了规范性引用文件；
本标准与JB/T7220一2006《刮刀卸料离心机》通用条款一致；-对附图进行了新版本更换
JB/T5284—2010
一对离心机的技术要求进行了编辑性修改，同时提高了部分离心机的技术要求；一修改了离心机的密封要求；免费标准下载网bzxz
一增加了离心机的接地要求；
一对原标准的试验方法与检验规则进行了修改，增加了离心机气密性的试验方法。本标准的附录A为规范性附录，附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。本标准负责起草单位：江苏华大离心机制造有限公司。本标准参加起草单位：中国石油吉化集团机械有限责任公司。本标准主要起草人：蔡建春、黄建忠、王一平、沈峰、王汝锦、胡革忠。本标准所代替标准的历次版本发布情况为：JB/T5284—1991。

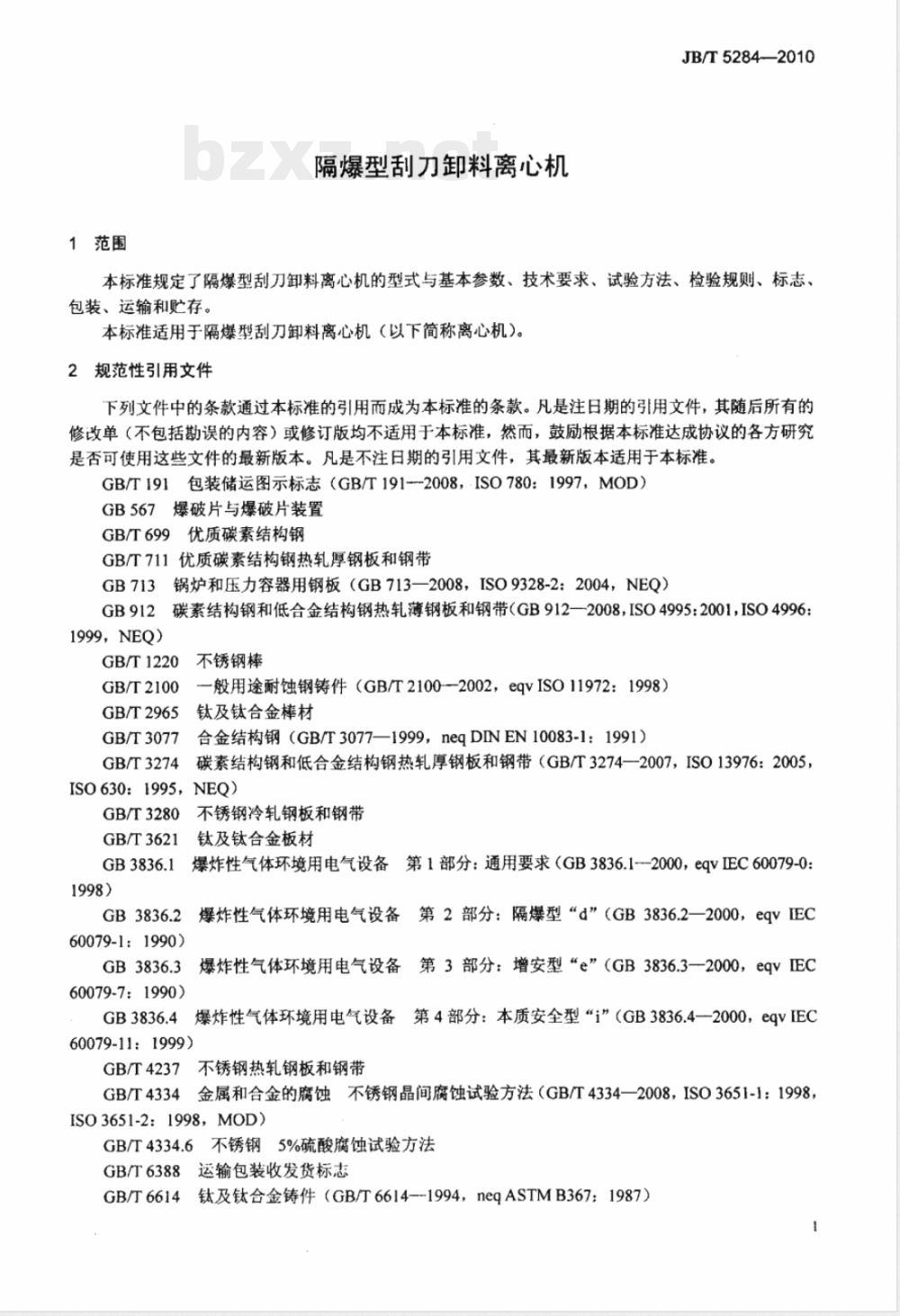

1范围
隔爆型刮刀卸料离心机
JB/T5284—2010
本标准规定了隔爆型刮刀卸料离心机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于隔爆型刮刀卸料离心机（以下简称离心机）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191-2008，ISO780：1997，MOD）GB567爆破片与爆破片装置
GB/T699优质碳素结构钢
GB/T711优质碳素结构钢热轧厚钢板和钢带锅炉和压力容器用钢板（GB713—2008，ISO9328-2：2004，NEQ）GB7134
碳素结构钢和低合金结构钢热轧薄钢板和钢带（GB912—2008，ISO4995:2001，ISO4996：GB912矿
1999，NEQ）
GB/T1220
GB/T2100
GB/T2965
GB/T3077
GB/T3274
不锈钢棒
般用途耐蚀钢铸件（GB/T21002002，eqvISO11972：1998）钛及钛合金棒材
合金结构钢（GB/T3077—1999，neqDINEN10083-1：1991）碳素结构钢和低合金结构钢热轧厚钢板和钢带（GB/T3274—2007，ISO13976：2005，ISO 630: 1995,NEQ)
GB/T3280
GB/T3621
不锈钢冷轧钢板和钢带
钛及钛合金板材
爆炸性气体环境用电气设备第1部分：通用要求（GB3836.1--2000，eqvIEC60079-0:爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB3836.2一2000，eqvIECGB3836.2
60079-1:1990)
GB3836.3爆炸性气体环境用电气设备第3部分：增安型“e”（GB3836.3—2000，eqvIEC60079-7：1990)
GB3836.4爆炸性气体环境用电气设备第4部分：本质安全型“i”（GB3836.4—2000，eqvIEC60079-11：1999)
GB/T4237不锈钢热轧钢板和钢带GB/T4334金属和合金的腐蚀不锈钢晶间腐蚀试验方法（GB/T4334—2008，ISO3651-1：1998，ISO3651-2：1998，MOD）
GB/T4334.6不锈钢5%硫酸腐蚀试验方法GB/T6388运输包装收发货标志
钛及钛合金铸件（GB/T6614—-1994，neqASTMB367：1987）GB/T6614
JB/T5284—2010
GB/T7779
GB/T9439
GB/T10901
GB/T11352
GB/T13306
GB/T13384
GB19815
JB4726
JB4728
JB4744
离心机型号编制方法
灰铸铁件
离心机性能试验方法
般工程用铸造碳钢件：（GB/T11352——2009，ISO3755：1991，ISO4990：2003，MOD）标牌
支通用技术条件
机电产品包装
离心机　安全要求
压力容器用碳素钢和低合金钢锻件压力容器用不锈钢锻件
钢制压力容器产品焊接试板的力学性能检验JB/T6418
JB/T7217
JB/T9095
JB/T10411
分离机械清洁度测定方法
分离机械涂装通用技术条件
离心机、分离机锻焊件常规无损检测离心机、分离机奥氏体钢锻件超声检测及质量评级3型式与基本参数
3.1型式
a）隔爆型宽刮刀卸料过滤型离心机（GKF型），见图1。b）隔爆型窄刮刀卸料过滤型离心机（GZF型），见图2。c）隔爆型宽刮刀卸料沉降型离心机（GCKF型），见图3。d）隔爆型宽刮刀卸料虹吸过滤型离心机（GHKF型），见图4。3.2基本参数
隔爆型刮刀卸料离心机基本参数应符合表1的规定。表1
基本型号
GKF400
GZF400
GCKF400
GHKF400
GKF630
GZF630
GCKF630
GHKF630
GKF800
GZF800
GCKF800
GHKF800
GKF1000
GZF1000
GCKF1000
GHKF1000
转鼓公称内径
工作长度L
转速范围
2000～3000
1250~2400
10001900
800~1500
分离因数
895~2014
551~2030
448~1616
358~1259
基本型号
GKF1250
GZF1250
GCKF1250
GHKF1250
GKF1600
GZF1600
GCKF1600
GHKF1600
GKF1800
GZF1800
GCKF1800
GHKF1800
GKF2000
GZF2000
GCKF2000
GHKF2000
3.3型号表示方法
转鼓公称内径
表1（续）
工作长度L
3.3.1离心机型号应符合GB/T7779的规定。具体表示方法如下：转速范围
700~1300
5001000
450~850
400~800
JB/T5284—2010
分离因数
343～1132
224~895
204～728
179~716
改型序号A、B、C、
耐蚀钢：N
碳素钢：G
与分离物料相接触
部分材料的代号
钛：1
铜：T
金属涂层：J
塑料涂层：S
衬橡胶：X
主参数，转鼓滤网公称内径：单位为mm特性代号：F（隔爆）
宽刮刀：K
窄刮刀：Z
过滤型转鼓，不作标记
沉降型转鼓：C
虹吸过滤型转鼓：H
刮刀卸料离心机：G
刮刀装置；2-
情性气体充入口：3——门盖：4——转鼓；5——传动：—机座及机壳：8—-隔爆电动机。6-—轴封情性气体充入口；7—
图1隔爆型宽刮刀卸料过滤型离心机（GKF型）结构示意图JB/T5284-2010
传动：
刮刀装置：2-
一情性气体充入口：3-
门盖：4-
转鼓：5-
6-—轴封情性气体充入口：7—
—机座及机壳：8
一隔爆电动机。
图2隔爆型窄刮刀卸料过滤型离心机（GZF型）结构示意图JB/T5284-2010
刮刀装置；2性气体充入口；3
门盖；4—转鼓：5-
撤液装置：
6传动：7——轴封情性气体充入口：8-机座及机壳：9隔爆电动机。
图3隔爆型宽刮刀卸料沉降型离心机（GCKF型）结构示意图JB/T5284-2010
1—刮刀装置：2-情性气体充入口；3——门盖；4——转鼓：5传动；
—机座及机壳；9隔爆电动机。
—虹吸装置；7——轴封情性气体充入口；8—图4隔爆型宽刮刀卸料虹吸过滤型离心机（GHKF型）结构示意图JB/T5284-2010
JB/T5284—2010
3.3.2标记示例：
a）隔爆型宽刮刀卸料过滤型离心机，转鼓滤网公称内径为1250mm，转鼓材料为耐蚀钢：GKF1250-N隔爆型刮刀卸料离心机：b）隔爆型宽刮刀卸料虹吸过滤型离心机，转鼓滤网公称内径为1600mm，转鼓材料为耐蚀钢：GHKF1600-N隔爆型刮刀卸料离心机。4技术要求
4.1基本要求
离心机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。离心机的设计、制造应满足下列要求。
4.2性能要求
4.2.1离心机转鼓转速应不低于额定转速的97%。4.2.2离心机的振动速度，空运转时应不大于4.5mm/s。4.2.3离心机噪声（声压级），空运转时应不大于90dB（A）；配套电动机功率大于或等于200kW的离心机，空运转时噪声（声压级）应不大于93dB（A）。4.2.4离心机空运转时，主轴承温度应不大于75℃，温升应不大于40℃；负荷运转时，主轴承温度应不大于80℃，温升应不大于45℃。4.2.5离心机的油池温度应不大于50℃。4.2.6离心机的循环次数应符合设计要求。4.2.7
离心机的生产能力和分离效果应符合设计要求。4.2.8
离心机液压系统清洁度应不大于40mg/L4.2.9离心机与物料接触腔体的气密性，离心机停止运转时，在500mm水柱压力下，1h压降不大于15%；离心机在额定转速下运转时，在400mm水柱压力下，1h压降不大于15%。4.3结构要求
4.3.1离心机的结构设计应符合GB19815的规定。4.3.2
在转鼓鼓壁的焊缝区及焊缝热影响区一般不宜钻孔。4.3.3离心机应有检查机器安装水平的加工平面。4.3.4在离心机结构设计时，应在离心机主轴承外壳处设计供测量轴承温度用的测温孔：在油箱处设计供测量油池温度用的测温孔。4.3.5用于食品、医药工业的离心机，其结构设计应符合相关要求。4.3.6离心机设计时，与物料接触的腔体与外界应符合密封要求。4.3.7离心机机壳或门盖上应设计情性气体的充气口。4.3.8离心机主轴密封处应设计情性气体的充气口。4.3.9离心机机壳或机座处应设置有明显的接地标志，接地要求应符合GB3836.1～3836.4的规定。4.3.10离心机在结构上应设计防爆膜，其中爆破片与爆破片装置应符合GB567的规定。4.3.11电缆出入口应采用电缆锁紧头固定，4.4外观要求
4.4.1离心机机壳表面应无明显的锤痕和划伤。4.4.2碳钢件和铸铁件的不加工表面应涂漆，漆膜应均匀、平整、光滑和牢固，应符合JB/T7217的规定。
4.5安全要求
4.5.1离心机的安全要求应符合GB19815的规定。4.5.2离心机现场安装的电气设备应符合GB3836.1～3836.4的规定。隔防爆等级应满足设计要求，所有隔防爆电器设备应有相关部门颁发的证明文件。8.
