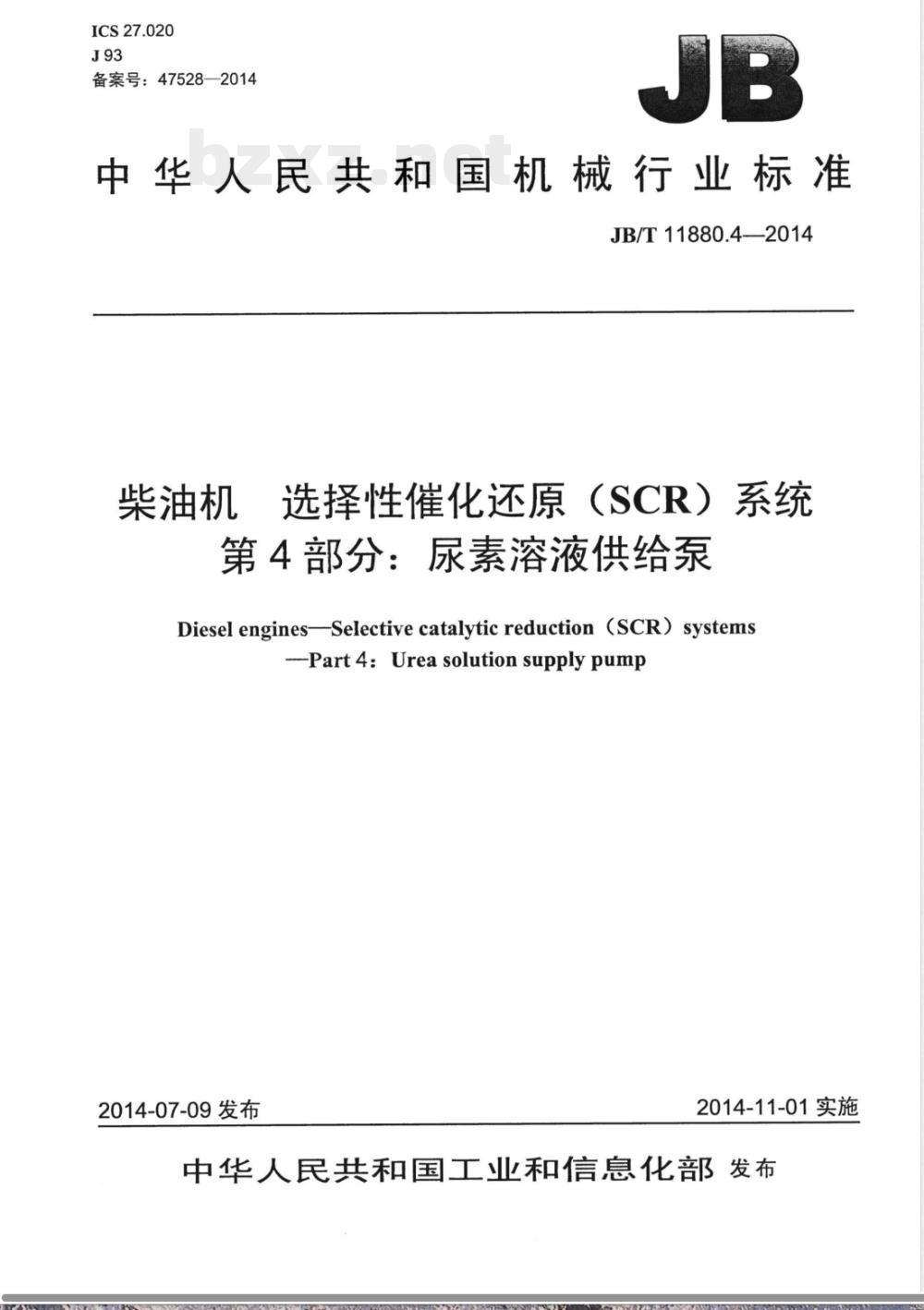

【其他行业标准】 柴油机 选择性催化还原（SCR）系统 第4部分：尿素溶液供给泵

ICS27.020
备案号：47528—2014
中华人民共和国机械行业标准
JB/T11880.4—2014
柴油机
选择性催化还原（SCR）系统
第4部分：尿素溶液供给泵
Diesel engines-Selective catalytic reduction (SCR) systemsPart4：Ureasolutionsupplypump2014-07-09发布
2014-11-01实施

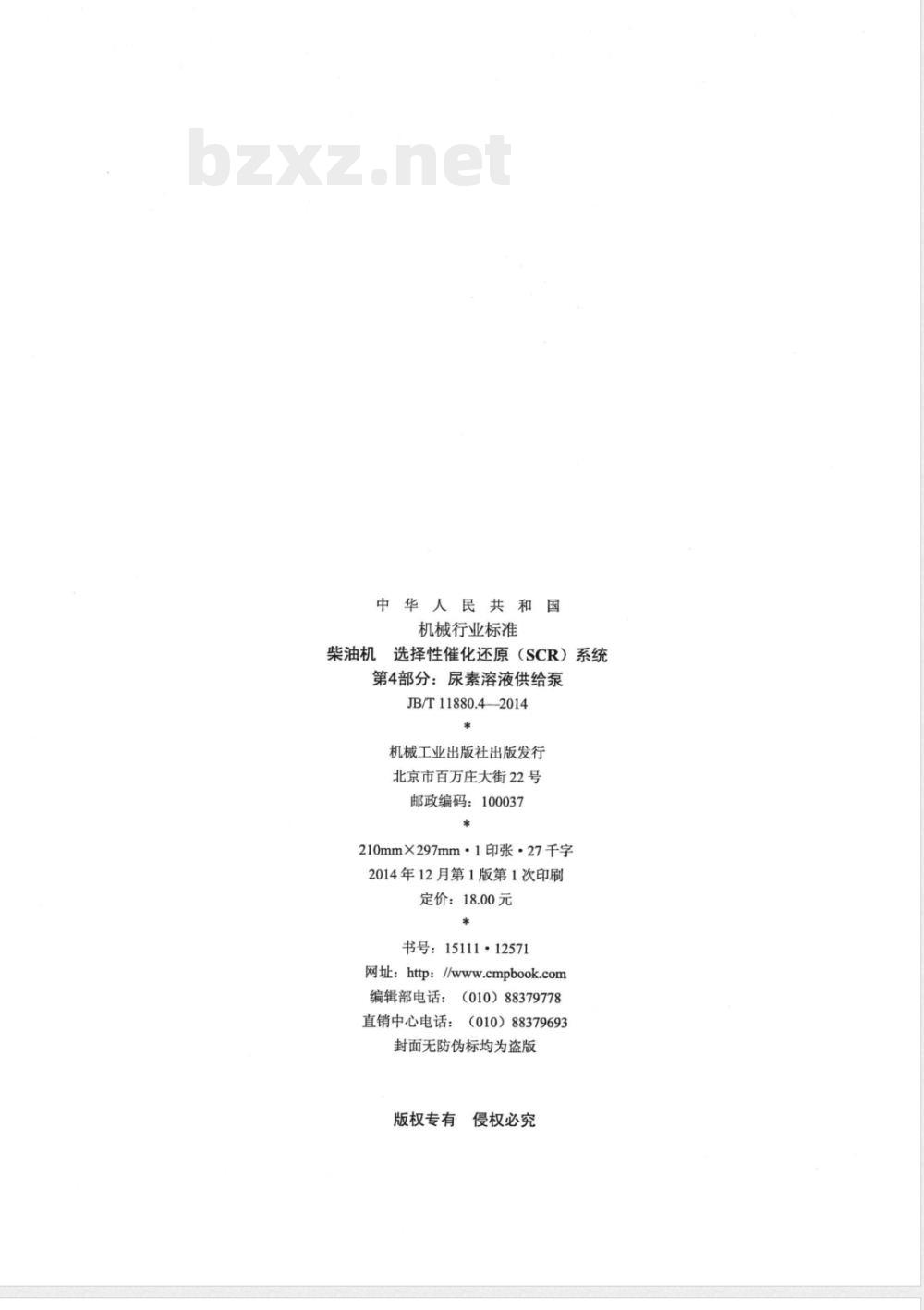

中华人民共和国工业和信息化部发布中华人民共
机械行业标准
柴油机
选择性催化还原（SCR）系统
第4部分：尿素溶液供给泵
JB/T11880.42014
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·1印张·27千字
2014年12月第1版第1次印刷
定价：18.00元
书号：15111·12571
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究

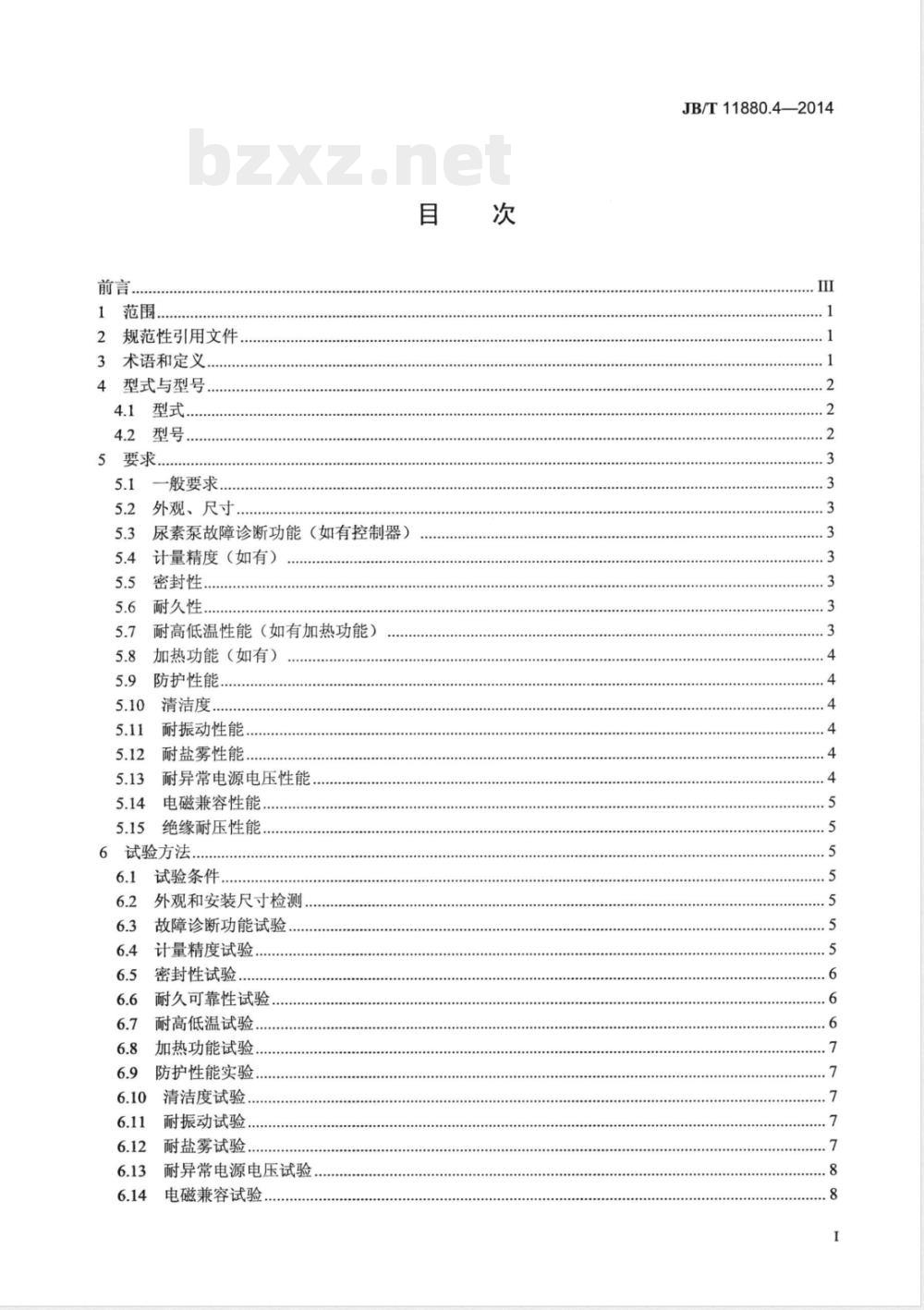

2规范性引用文件
3术语和定义
型式与型号.
4.1型式，
4.2型号，
5要求..
5.1一般要求，
5.2外观、尺寸、
5.3尿素泵故障诊断功能（如有控制器）5.4计量精度（如有）
密封性，
耐久性，
耐高低温性能（如有加热功能）加热功能（如有）
防护性能..
清洁度
耐振动性能，
耐盐雾性能
耐异常电源电压性能
电磁兼容性能.
绝缘耐压性能.
6试验方法.
试验条件.
外观和安装尺寸检测
故障诊断功能试验
计量精度试验
密封性试验
耐久可靠性试验
耐高低温试验..
加热功能试验..
防护性能实验.
清洁度试验，
耐振动试验.
耐盐雾试验，
耐异常电源电压试验
电磁兼容试验.
JB/T11880.4—2014
JB/T11880.4—2014

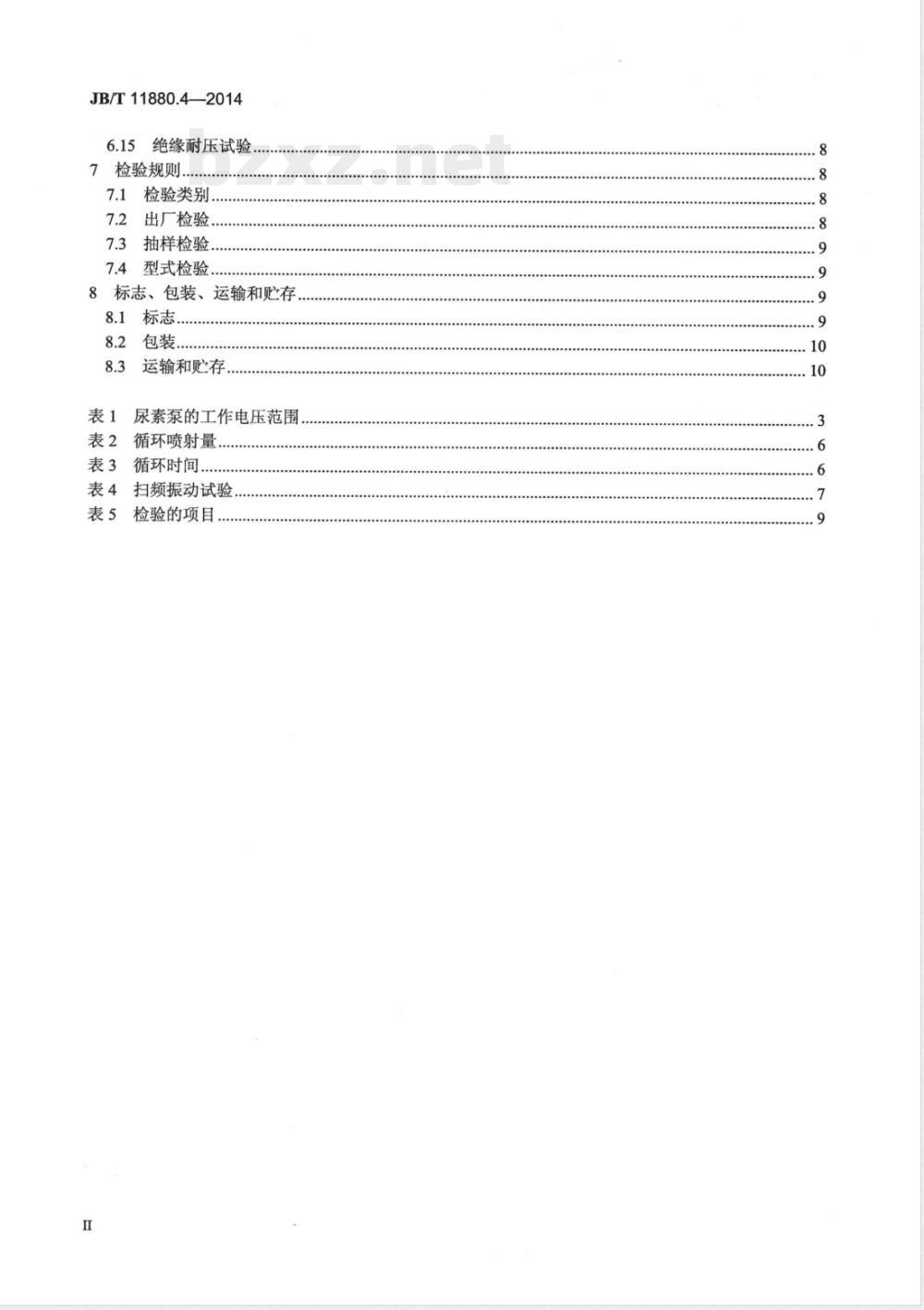

绝缘耐压试验
7检验规则
7.1检验类别..
7.2出厂检验.
7.3抽样检验.
7.4型式检验
8标志、包装、运输和贮存
8.1标志.
运输和贮存
尿素泵的工作电压范围
表2循环喷射量.Www.bzxZ.net
表3循环时间.
表4扫频振动试验
表5检验的项目

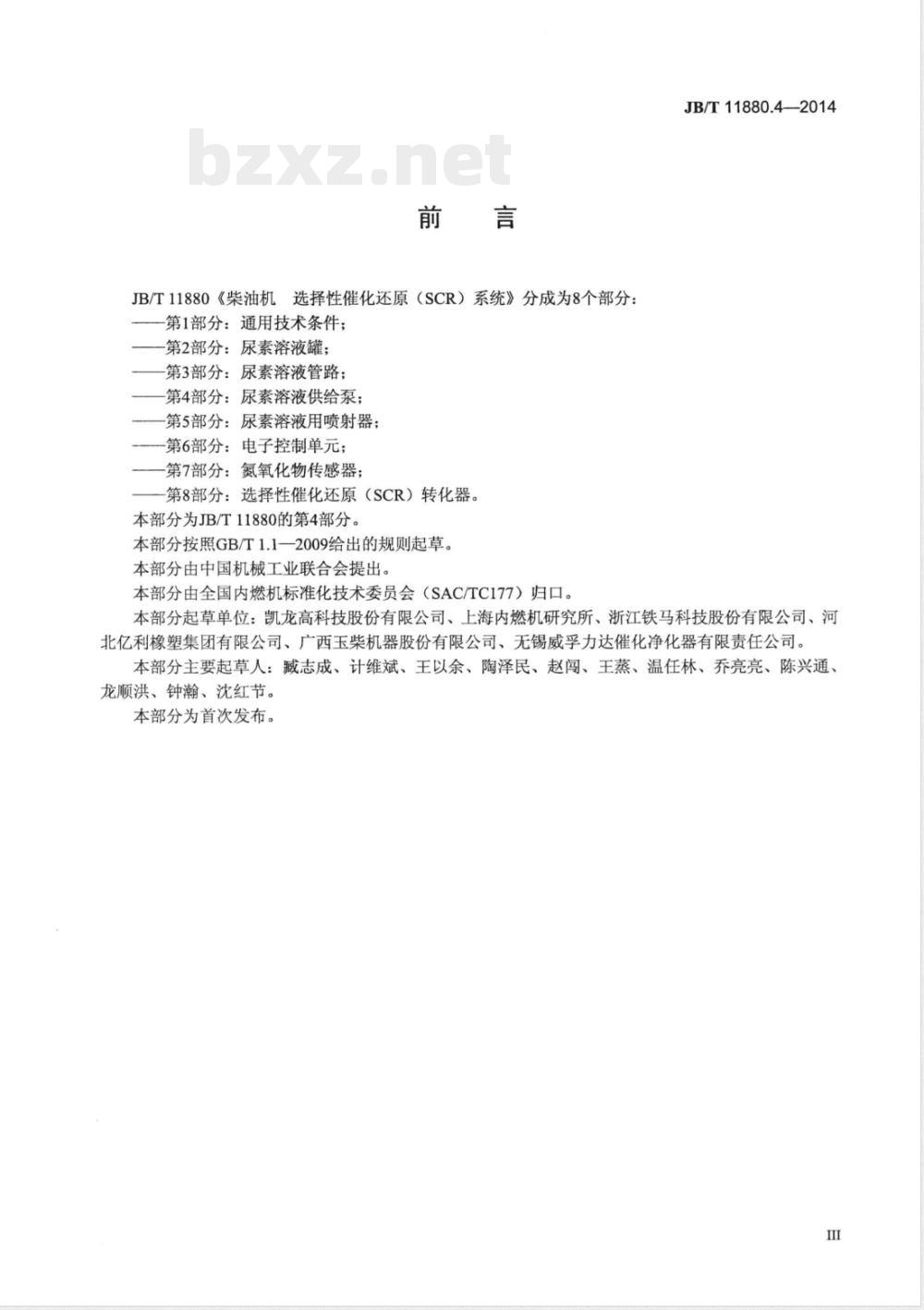

JB/T11880《柴油机选择性催化还原（SCR）系统》分成为8个部分：第1部分：通用技术条件；
-第2部分：尿素溶液罐；
第3部分：尿素溶液管路；
第4部分：尿素溶液供给泵；
-第5部分：尿素溶液用喷射器；一第6部分：电子控制单元；
-第7部分：氮氧化物传感器；
第8部分：选择性催化还原（SCR）转化器。本部分为JB/T11880的第4部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。JB/T11880.4—2014
本部分起草单位：凯龙高科技股份有限公司、上海内燃机研究所、浙江铁马科技股份有限公司、河北亿利橡塑集团有限公司、广西玉柴机器股份有限公司、无锡威孚力达催化净化器有限责任公司。本部分主要起草人：臧志成、计维斌、王以余、陶泽民、赵闯、王蒸、温任林、乔亮亮、陈兴通、龙顺洪、钟瀚、沈红节。
本部分为首次发布。
1范围
柴油机选择性催化还原（SCR）系统第4部分：尿素溶液供给泵
JB/T11880.4—2014
JB/T11880的本部分规定了尿素溶液供给泵（以下简称尿素泵）的术语和定义、型式与型号、要求、试验方法、检验规则、标志、包装、运输和贮存等。本部分适用于装有SCR系统的柴油机及其他车辆，其他用途发动机也可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2423.22环境试验第2部分：试验方法试验N：温度变化GB/T2423.34环境试验第2部分：试验方法试验Z/AD：温度/湿度组合循环试验GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB4208外壳防护等级（IP代码）GB/T13306标牌
机动车电子电器组件的电磁辐射抗扰性限值和测量方法GB/T17619-1998
GB18655车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法GB/T19951—2005道路车辆静电放电产生的电骚扰试验方法QC/T29106汽车电线束技术条件
ISO16232-3道路车辆液压回路元件的清洁第3部分：通过压力水冲洗的污染物提取法（Roadvehicles-CleanlinessofcomponentsoffluidcircuitsPart3:Methodof extractionof contaminantsbypressurerinsingfirstedition)ISO16232-10道路车辆液压回路元件的清洁第10部分：结果的表示（Roadvehicles-Cleanlinessofcomponentsoffluidcircuits-Part10:Expressionofresultsfirstedition)ISO22241-1柴油发动机NOx还原剂AUS32第1部分：质量要求（Dieselengines-NOxreductionagentAUS32-Partl:Qualityrequirementsfirstedition)SAEJ1939（所有部分）商用车控制系统局域网络（CAN）通讯协议（RecommendedPracticeforaSerialControlandCommunicationVehicleNetwork)SAEJ2044用于液体燃料和蒸发/排放系统快速接头的技术要求（QuickConnectCouplingSpecificationforLiquidFuelandVapor/EmissionsSystems）3术语和定义
下列术语和定义适用于本文件。1
JB/T11880.4—2014
尿素泵ureasolutionsupplypump是一种将尿素溶液输送到尿素喷射器的装置，包括空气辅助式尿素泵和无空气辅助式尿素泵两种型式。
空气辅助式尿素泵air-assistedureasolutionsupplypump是一种将具有精确计量的尿素溶液，通过空气辅助输送给尿素喷射器的装置。具有供给和计量功能。3.3
无空气辅助式尿素泵airless-assistedureasolutionsupplypump是一种将尿素溶液输送到尿素喷射器的装置。仅具有供给功能。3.4
液体压力传感器
pressuresensor
是传递尿素泵内尿素溶液压力信号的感应件。3.5
气体压力传感器
pressuresensor
是传递尿素泵内气体压力信号的感应件。3.6
尿素泵电控模块electroniccontrolunit具备计量尿素溶液喷射量和故障诊断的电子控制单元。3.7
尿素泵额定条件ureapumpratedcondition环境温度：25℃土2℃。尿素温度：25℃土2℃。相对湿度：50%～60%。出口背压：101kPa±5kPa。3.8
尿素泵额定流量ureapumpratedflow在额定条件下，正常运行时从泵出口排出来的规定的体积流量公称值。4型式与型号
4.1型式
尿素泵按喷射方式分为以下两类：空气辅助式尿素泵；
无空气辅助式尿素泵。
4.2型号
型号编制方法如下：
分类号
生产企业代号，自定
示例1：
KL-JP-01表示KL企业生产的空气辅助式尿素泵。示例2：
KL-WJP-01表示KL企业生产的无空气辅助式尿素泵。2
5要求
5.1一般要求
5.1.1尿素泵应符合本部分的要求，并按规定程序批准的图样和技术文件制造。5.1.2尿素泵适用工作温度为-40℃～85℃。5.1.3尿素泵的工作介质（尿素溶液）应符合ISO22241-1的相应规定。5.1.4尿素泵的宜推荐使用通信的协议与SAEJ1939CAN总线标准的规定一致。5.1.5尿素泵的流体管路接头符合SAEJ2044相应规定的要求。5.1.6尿素泵停止工作时宜有清空管路、阀体尿素溶液的功能。5.1.7
JB/T11880.4—2014
空气辅助式尿素泵的压缩空气进口处压力应在0.6MPa～1.0MPa范围内，压缩空气消耗量≤30L/min。
5.1.8尿素泵宜有过滤装置。
尿素泵的标称电压为12V或24V，其工作电压的范围见表1。5.1.9
表1尿素泵的工作电压范围
标称工作电压UV
5.2外观、尺寸
最小电压UH,minV
工作电压范围
最高电压UH,maxV
尿素泵外表面应光滑，无伤痕及其他明显缺陷。产品的外形、安装尺寸和标志等符合产品图样要求。5.3尿素泵故障诊断功能（如有控制器）尿素泵应具有集成故障诊断功能，以保证其正常工作。5.4计量精度（如有）
尿素泵在额定流量条件下质量流量计量误差不大于5%。5.5密封性
在6.5规定的试验条件下各密封处应无泄漏现象。5.6耐久性
尿素泵在耐久性试验后，可以正常工作，性能符合5.3的规定。5.7耐高低温性能（如有加热功能）5.7.1耐低温性能
尿素泵放在高低温试验箱中，按-40℃土2℃的温度，进行48h（24h低温储存，24h低温运行）的低温试验。待试验结束、恢复至常温后，性能符合5.3的规定。5.7.2耐高温性能
尿素泵放在高低温试验箱中，按70℃土2℃的温度，进行144h（48h高温储存，96h高温运行）3
JB/T11880.4—2014
的高温试验上限温度。待试验结束、恢复至常温后，性能符合5.3的规定。5.7.3耐温度变化性能
尿素泵按GB/T2423.22中试验Na的规定进行温度变化试验。试验时低温为-40℃，高温为85℃；在每一种温度中暴露时间1h，温度转换时间为20s～30s，循环次数5次。待试验结束、恢复至常温后，性能符合5.3的规定。
5.7.4耐温度/湿度组合循环变化性能尿素泵应按GB/T2423.34的规定在-10℃～65℃之间进行10个循环的温度/湿度组合循环试验，每个循环时间为24h。低温段不工作，高温段给尿素泵通电工作。待试验结束、恢复至常温后，性能符合5.3的规定。
5.8加热功能（如有）
尿素泵放在高低温试验箱中，通电工作，正常运行后断电。在-40℃土2℃的温度条件下贮存8h。起动尿素泵，45min后尿素泵可达到正常工作状态。试验后，性能符合5.3的规定。5.9防护性能
5.9.1防异物性能
尿素泵防异物等级满足GB4208规定的IP6X的要求。5.9.2防水性能
尿素泵防水等级满足GB4208规定的IPX6的要求。5.10清洁度
按ISO16232-10规定的清洁度要求，尿素泵阀体内腔、与尿素接触的零部件清洁度等级CCC=V（E20/F15/G5）。尿素泵内部不允许有长于1.5mm的纤维。5.11耐振动性能
尿素泵按6.11的规定进行试验，试验后无漏液、漏气现象；各部分零件无松动、损坏和变形现象，紧固件无松脱。电子控制装置不应出现故障。密封性符合5.5的规定。5.12耐盐雾性能
为验证材料和表面涂层抵御盐雾和盐水浸蚀的能力，尿素泵进行盐雾试验。试验持续时间为72h。经盐雾试验后，不得有盐水进入尿素泵壳体内，外表面干净、无油污、无临时性保护层等。密封性符合5.5的规定。
5.13耐异常电源电压性能
5.13.1电源极性反接
尿素泵按6.13.1的规定进行试验，能承受60s土6s的电源极性反接试验而不损坏。反接电压值：12V电系为14V土0.2V；24V电系为28V土0.2V。试验结束后，性能符合5.3的规定。
5.13.2耐电源过电压
JB/T11880.4—2014
尿素泵应按6.13.2的规定进行过电压试验，以确认其在电源过电压状况下而不被损坏的能力12V系统：能够承受18V电压历时60min。试验结束后，性能符合5.3的规定。24V系统：能够承受36V电压历时60min。试验结束后，性能符合5.3的规定。5.14电磁兼容性能
5.14.1辐射抗扰度
尿素泵按6.14.1的规定进行辐射抗扰度试验，试验后产品无损伤。性能符合5.3的规定5.14.2静电放电干扰试验
尿素泵按6.14.2的规定进行静电放电干扰试验，试验后产品无损伤。性能符合5.3的规定5.14.3电磁骚扰性
尿素泵按6.14.3的规定进行电磁骚扰性试验，试验结果达到GB/T18655规定的等级3。5.15绝缘耐压性能
尿素泵各互不连接的导电零部件之间及导电零部件对外壳之间应耐受50Hz、550V（有效值）正弦波形电压并历时1min的试验，绝缘不被击穿。在大批连续生产时，可用电压660V、历时1s的试验代替。试验结束后，性能符合5.3的规定，6试验方法
6.1试验条件
6.1.1尿素泵试验应采用专用试验台：标定台、耐久试验台。6.1.2尿素泵流量测量台精度要求为：准确度不低于1级。6.1.3尿素泵电控单元等电控部件应符合制造厂有关技术文件要求。6.2
外观和安装尺寸检测
6.2.1尿素泵外观和标志用肉眼观察法进行检查。6.2.2尿素泵的外形用通用或专用量具进行检测。6.2.3尿素泵用的低压线束的性能试验方法符合QC/T29106的规定。6.3故障诊断功能试验
尿素泵在试验台上进行故障诊断功能测试。6.4计量精度试验
尿素泵在专用流量试验台上测量实际流量，其实际流量与额定流量误差S不大于士5%。5-=0×100%
9一尿素实际流量，单位为克每分（g/min）；9尿素额定流量，单位为克每分（g/min）。5
