【其他行业标准】 断路器专用交直流两用电动机 技术条件

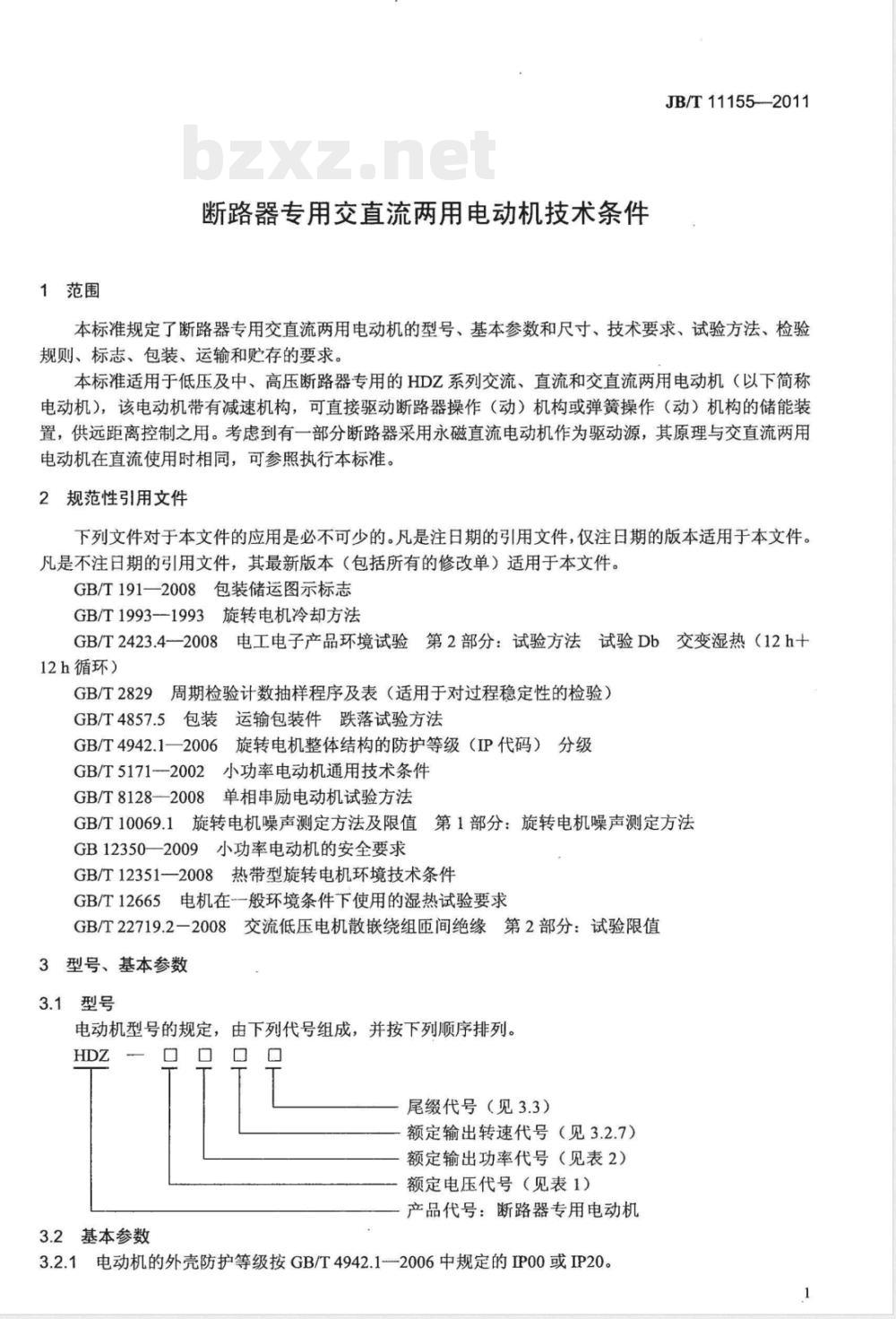

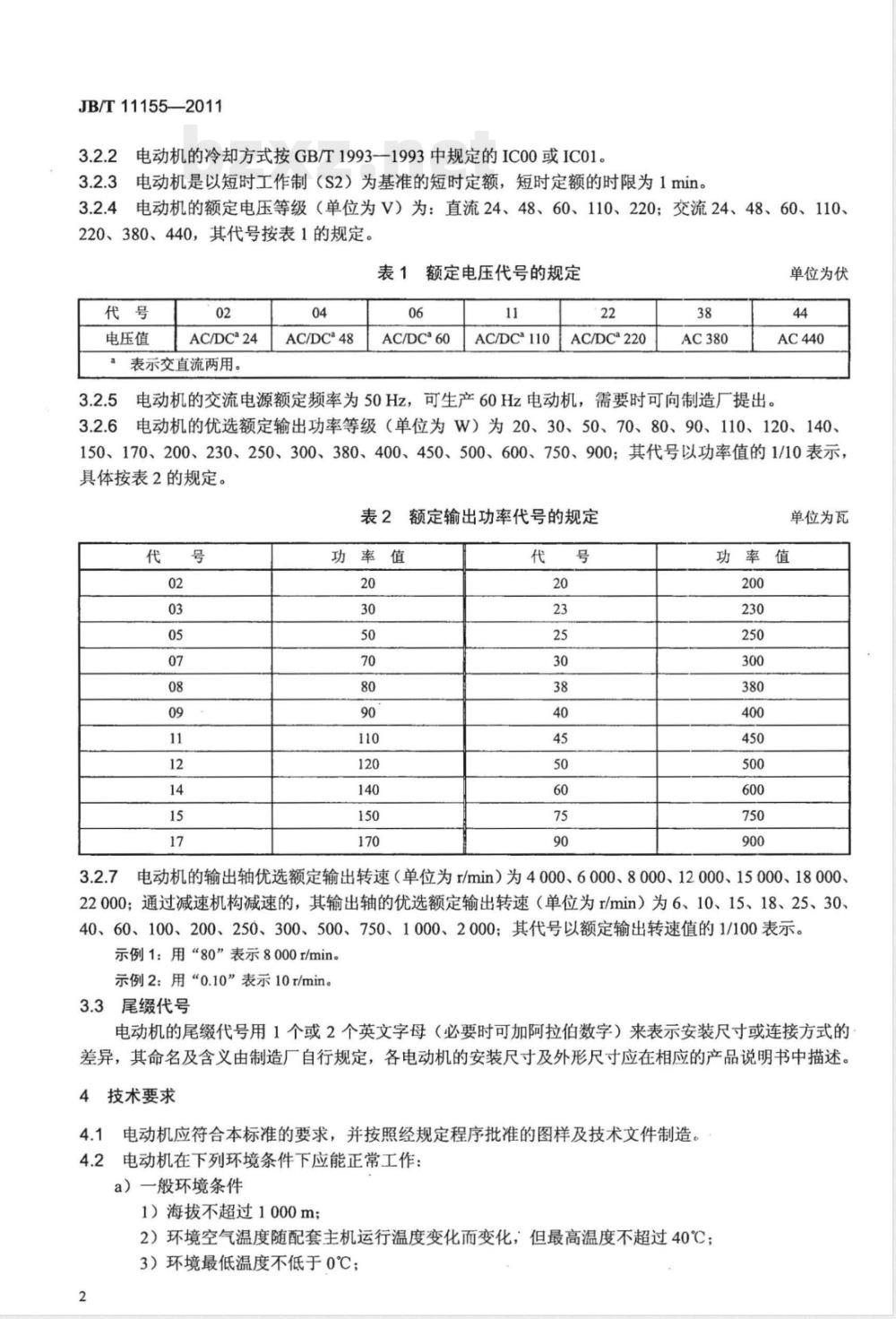

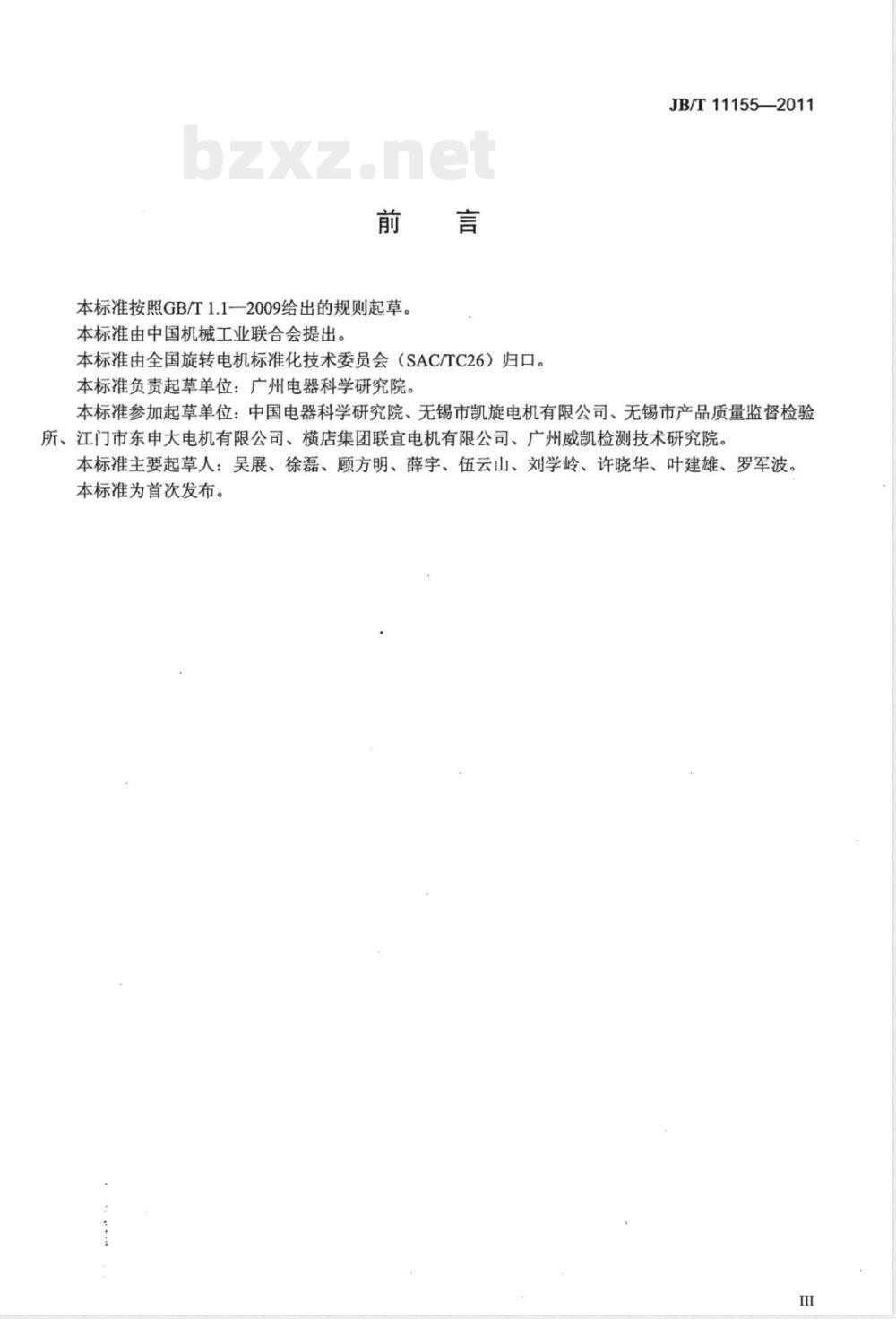

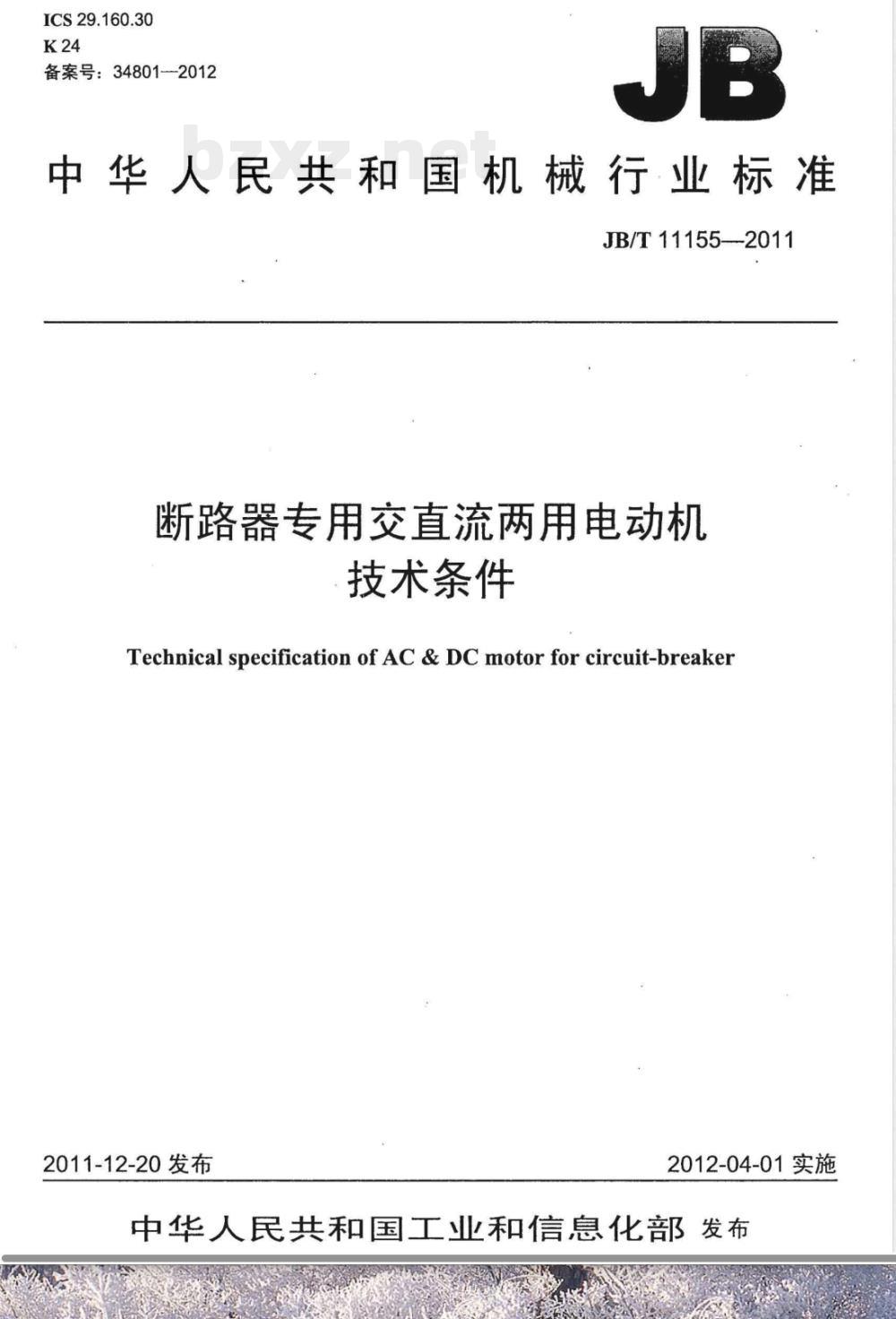

ICS29.160.30 K24 备案号：34801—2012 JB 中华人民共和国机械行业标准 JB/T 11155—2011 断路器专用交直流两用电动机技术条件 Technical specification of AC & DC motor for circuit-breaker 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国机械工业联合会提出，由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准为首次发布。 1 范围 本标准规定了断路器专用交直流两用电动机的型号、基本参数和尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存要求。 本标准适用于低压及中、高压断路器专用HDZ系列交流、直流和交直流两用电动机（以下简称电动机）。该电动机带有减速机构，可直接驱动断路器操作机构或弹簧储能机构，用于远距离控制。永磁直流电动机在直流工况下可参照本标准执行。 2 规范性引用文件 GB/T 191—2008 包装储运图示标志 GB/T 1993—1993 旋转电机冷却方法 GB/T 2423.4—2008 电工电子产品环境试验 第2部分：试验方法 试验Db交变湿热 GB/T 2829 周期检验计数抽样程序及表 GB/T 4857.5 包装运输包装件跌落试验方法 GB/T 4942.1—2006 旋转电机整体结构防护等级（IP代码） GB/T 5171—2002 小功率电动机通用技术条件 GB/T 8128—2008 单相串励电动机试验方法 GB/T 10069.1 旋转电机噪声测定方法及限值 GB 12350—2009 小功率电动机的安全要求 GB/T 12351—2008 热带型旋转电机环境技术条件 GB/T 12665 电机在一般环境条件下使用的湿热试验要求 GB/T 22719.2—2008 交流低压电机散嵌绕组匝间绝缘试验限值 3 型号、基本参数 3.1 型号：电动机型号由产品代号、额定电压代号、额定输出功率代号、额定输出转速代号及尾缀代号组成（按顺序排列HDZ）。 3.2 基本参数 3.2.1 外壳防护等级按GB/T 4942.1—2006规定为IP00或IP20。 3.2.2 冷却方式按GB/T 1993—1993规定为IC00或IC01。 3.2.3 以短时工作制（S2）为基准，短时定额时限为1min。 3.2.4 额定电压等级：直流24、48、60、110、220V；交流24、48、60、110、220、380、440V，其代号见表1。 表1 额定电压代号规定 电压值：AC/DC 24、48、60、110、220，AC 380、440等。 3.2.5 交流电源频率为50Hz，必要时可提供60Hz。 3.2.6 额定输出功率等级为20W、30W、50W、70W、80W、90W、110W、120W、140W等（部分内容原文截断）。 4 技术要求 （包括堵转转矩、堵转电流、噪声限值、工作寿命及其他性能指标要求。） 5 试验方法 （规定电机性能测试方法、环境试验方法及噪声测定方法等。） 6 检验规则 （包括型式检验、出厂检验及抽样规则等。） 7 标志、包装、运输和贮存 （规定产品标志、包装要求及运输贮存条件。）
