【其他行业标准】 额定电压450/750 V及以下橡皮绝缘软线和软电缆 第1部分：一般要求

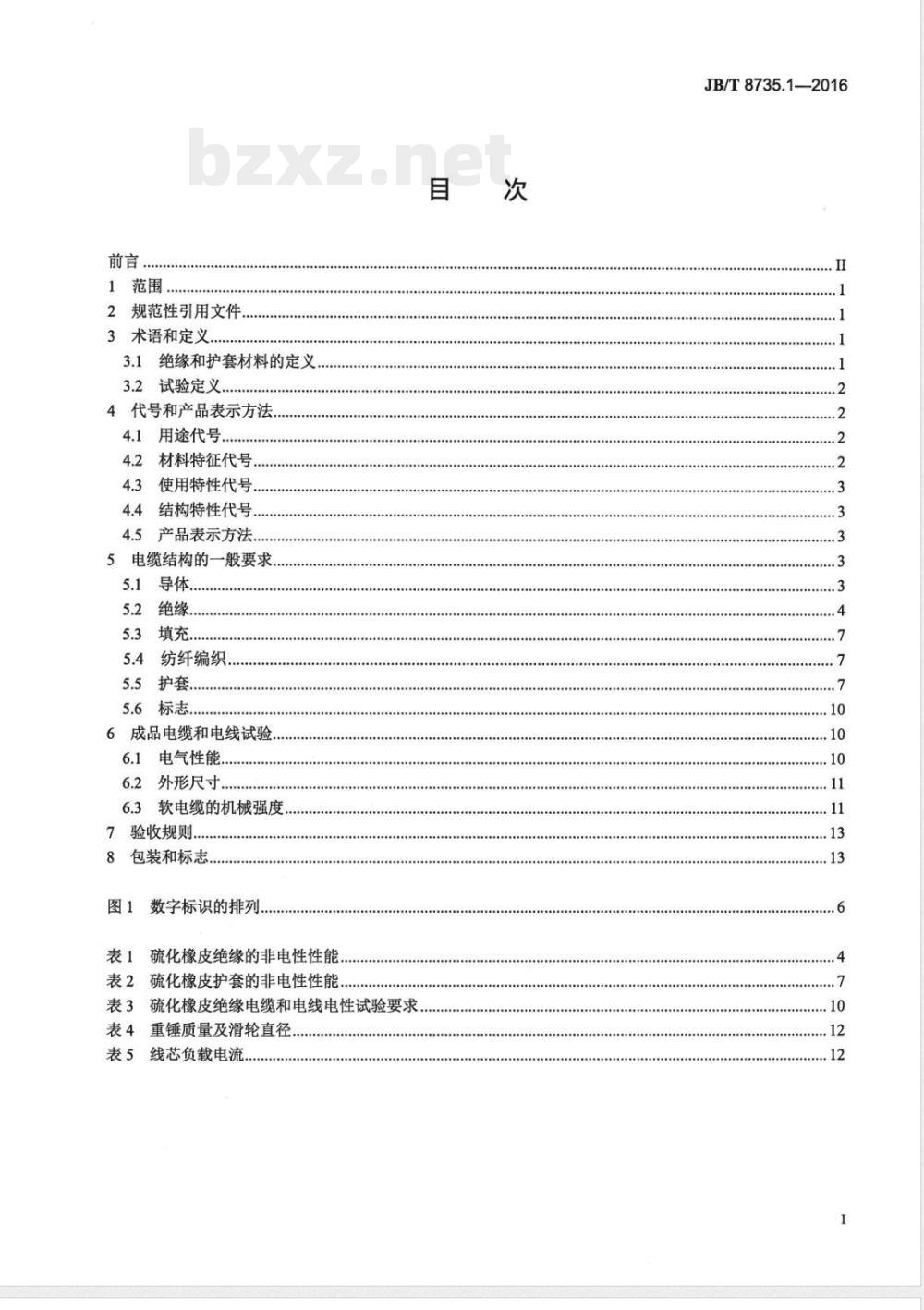

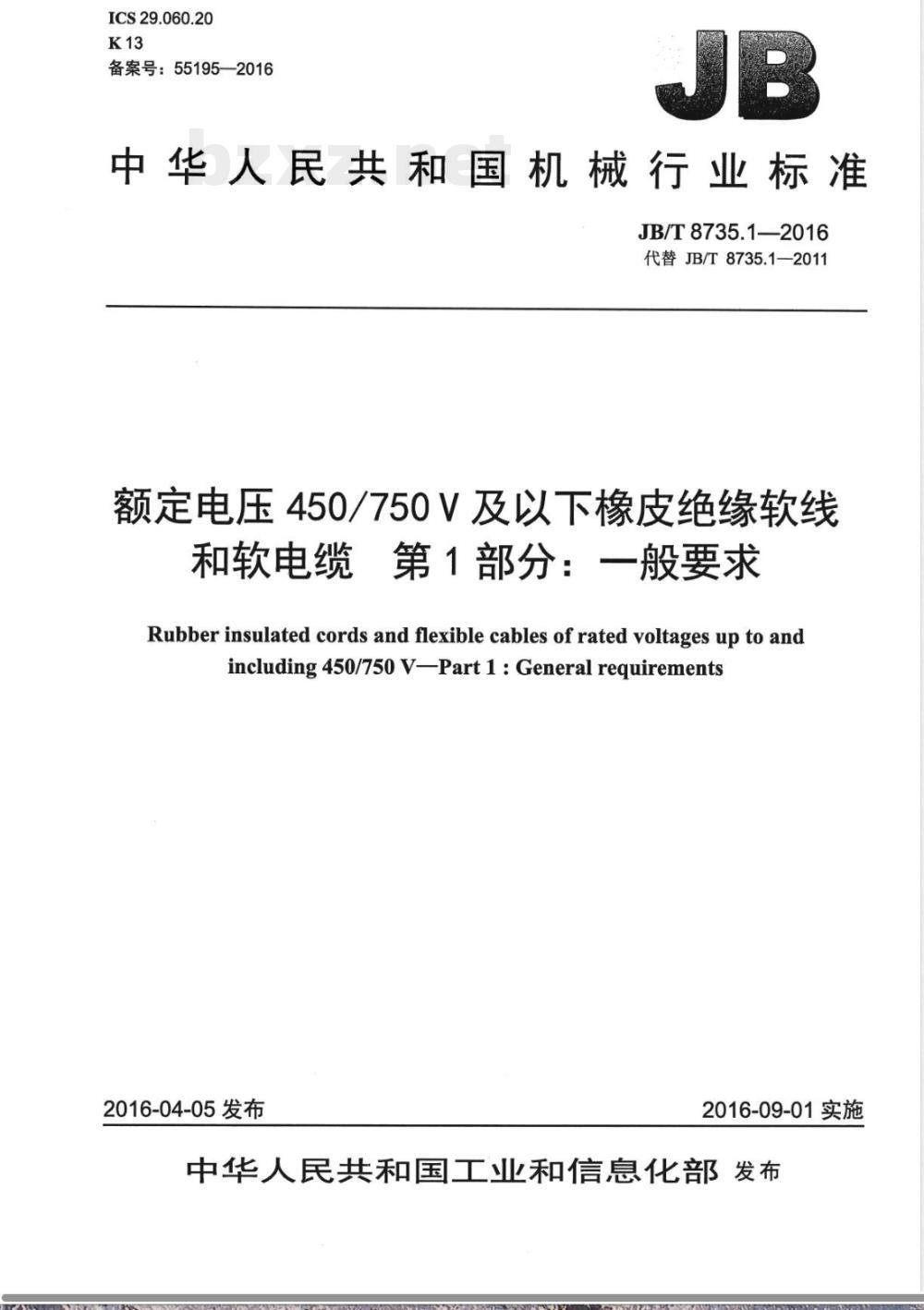

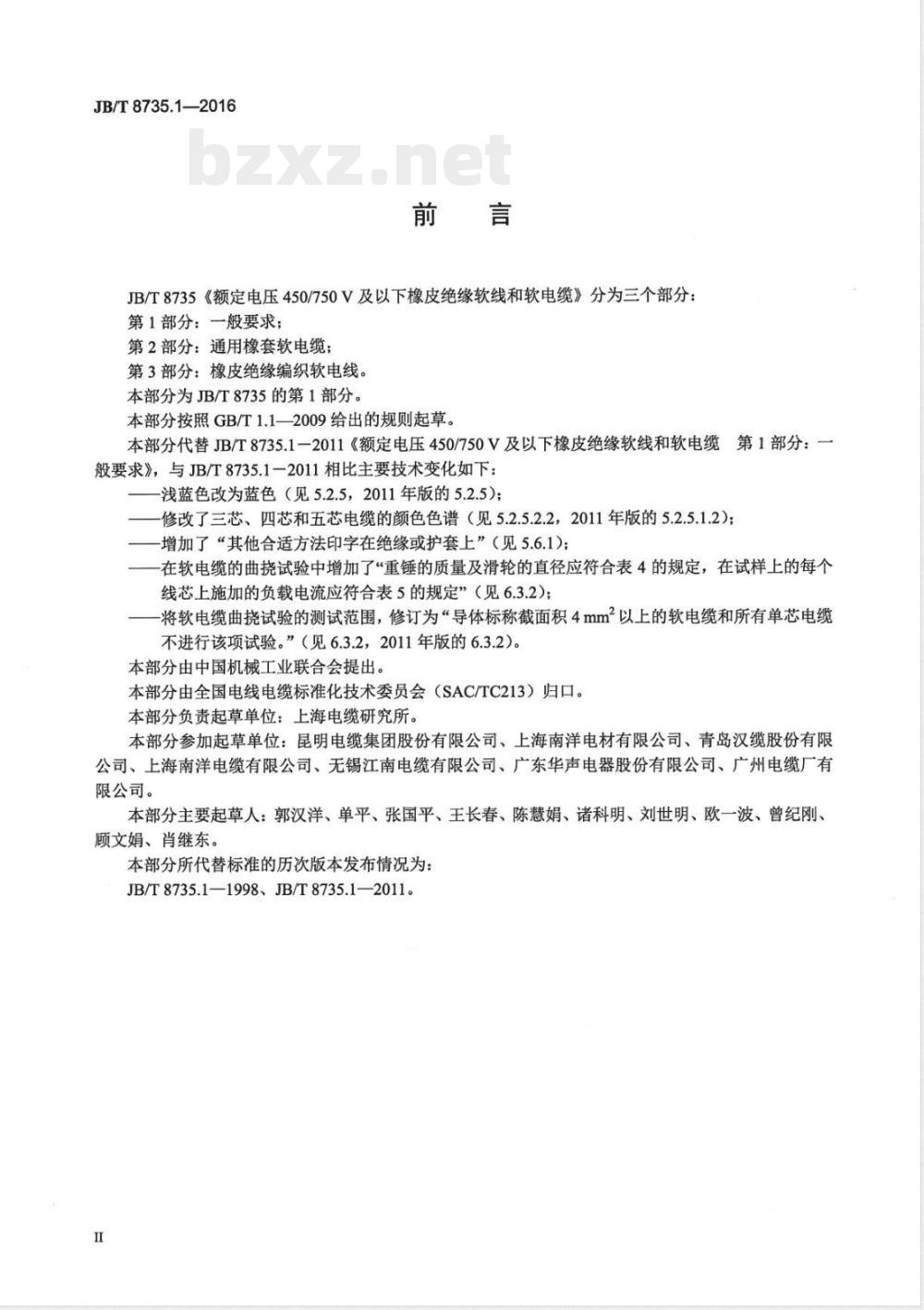

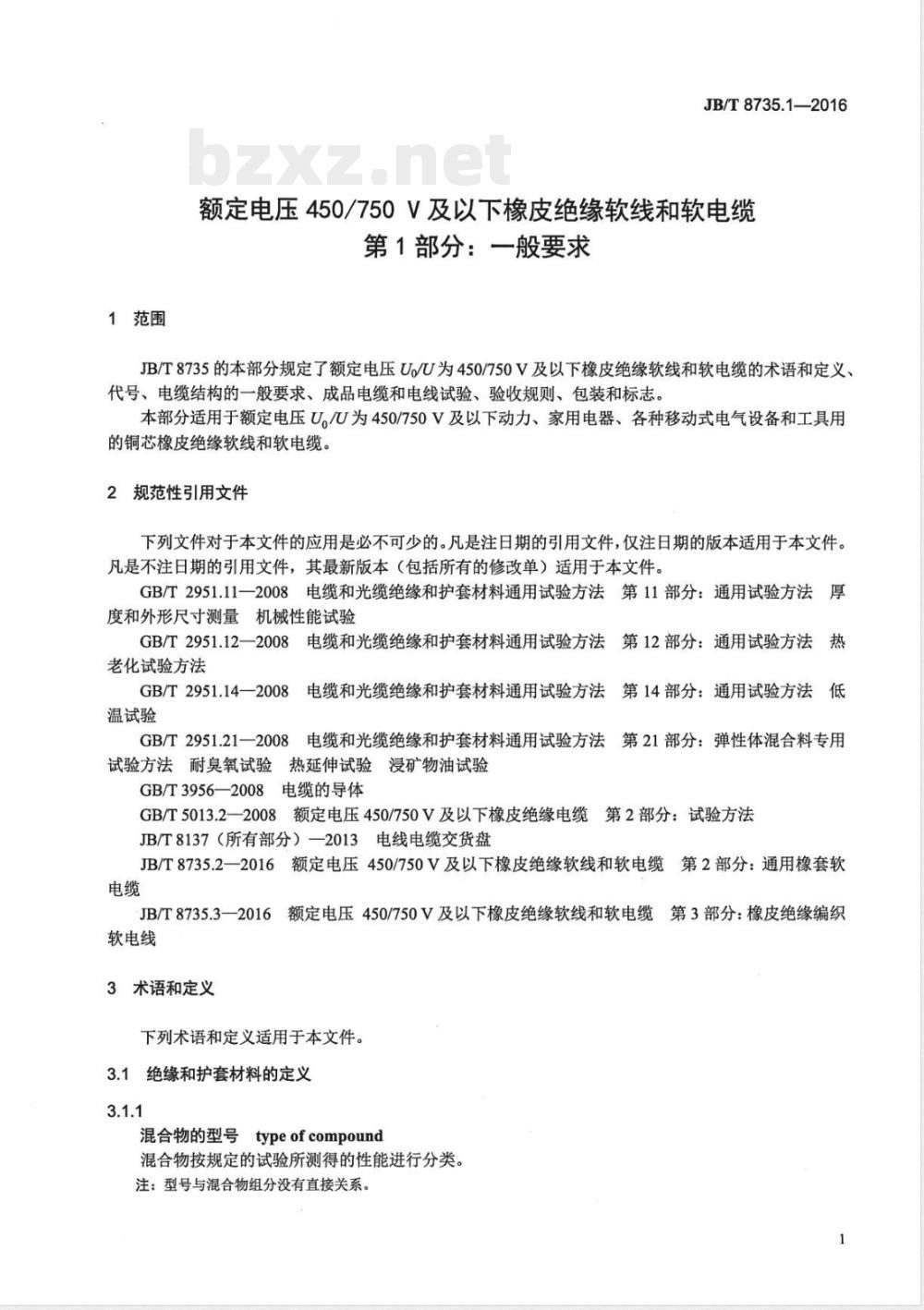

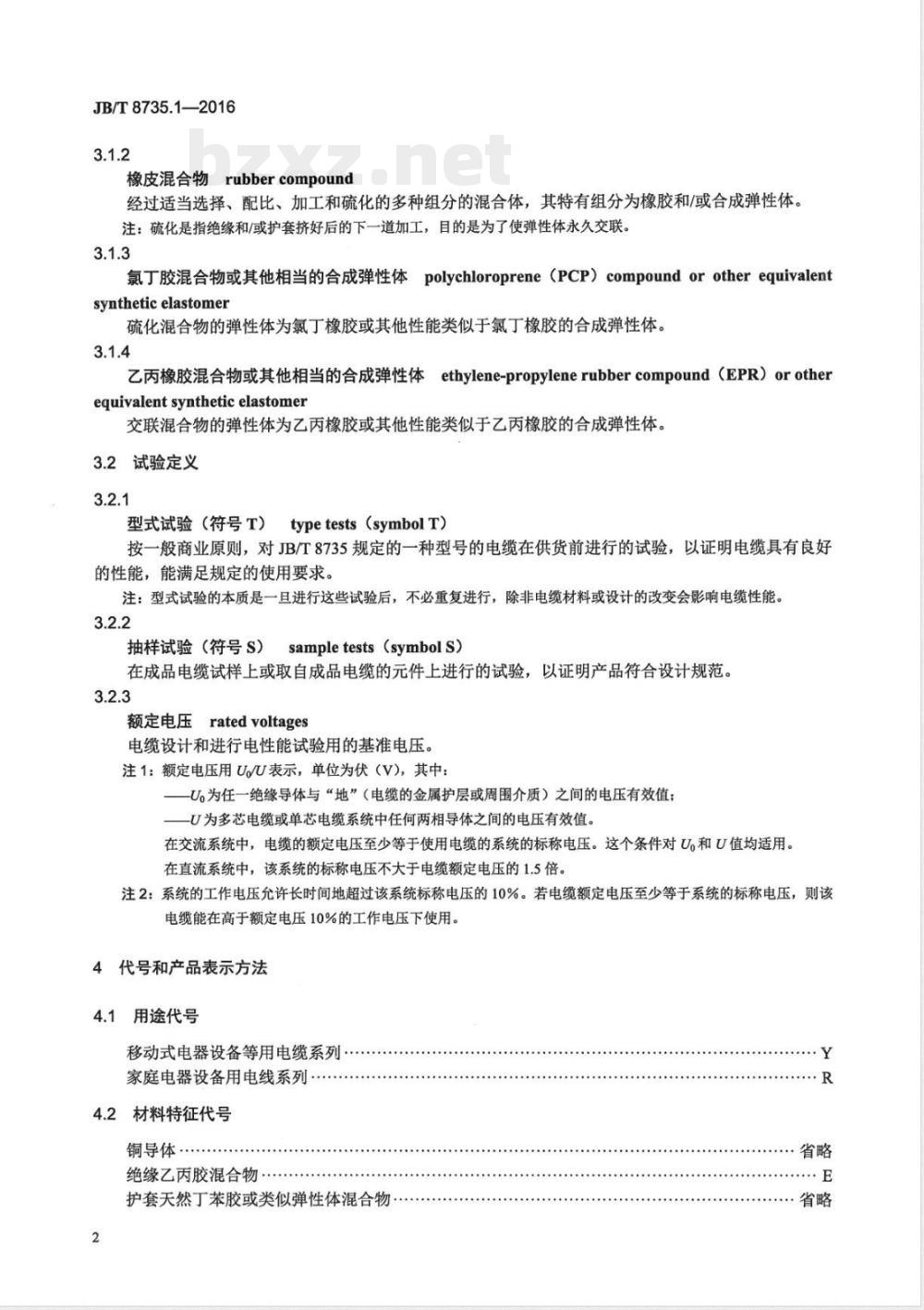

ICS29.060.20 K13 备案号：55195—2016 JB 中华人民共和国机械行业标准 JB/T 8735.1—2016 代替JB/T 8735.1—2011 额定电压450/750V及以下橡皮绝缘软线和软电缆 第1部分：一般要求 Rubber insulated cords and flexible cables of rated voltages up to and including 450/750 V — Part 1: General requirements 2016-04-05发布 2016-09-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 8735《额定电压450/750V及以下橡皮绝缘软线和软电缆》分为三个部分：第1部分一般要求，第2部分通用橡套软电缆，第3部分橡皮绝缘编织软电线。本部分为第1部分。本标准按照GB/T 1.1—2009规则起草，代替JB/T 8735.1—2011。 与2011版相比主要技术变化包括：绝缘颜色由浅蓝色改为蓝色；修改三芯、四芯和五芯电缆颜色色谱；增加“其他合适方法印字在绝缘或护套上”；在曲挠试验中增加重锤质量、滑轮直径及负载电流要求；修订曲挠试验适用范围，明确导体截面积4mm²以上单芯电缆不进行该项试验等。 1 范围 本部分规定了额定电压U/U为450/750V及以下橡皮绝缘软线和软电缆的术语和定义、代号、电缆结构的一般要求、成品电缆和电线试验、验收规则、包装和标志。 本部分适用于动力、家用电器及各种移动式电气设备和工具用铜芯橡皮绝缘软线和软电缆。 2 规范性引用文件 GB/T 2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：厚度和外形尺寸测量及机械性能试验 GB/T 2951.12—2008 热老化试验方法 GB/T 2951.14—2008 低温试验 GB/T 2951.21—2008 弹性体混合料专用试验方法（耐臭氧、热延伸、浸矿物油试验等） GB/T 3956—2008 电缆导体相关标准 3 术语和定义 3.1 绝缘和护套材料的定义 3.2 试验定义 4 代号和产品表示方法 包括用途代号、材料特征代号、使用特性代号、结构特性代号及产品表示方法。 5 电缆结构的一般要求 5.1 导体 5.2 绝缘 5.3 填充 5.4 纺纤编织 5.5 护套 5.6 标志 6 成品电缆和电线试验 6.1 电气性能 6.2 外形尺寸 6.3 软电缆机械强度（包括曲挠试验等） 7 验收规则 包括检验分类、抽样及判定方法等。 8 包装和标志 规定产品包装、运输及标识要求。 表1 硫化橡皮绝缘非电性能 表2 硫化橡皮护套非电性能 表3 电气试验要求 表4 重锤质量及滑轮直径 表5 线芯负载电流
