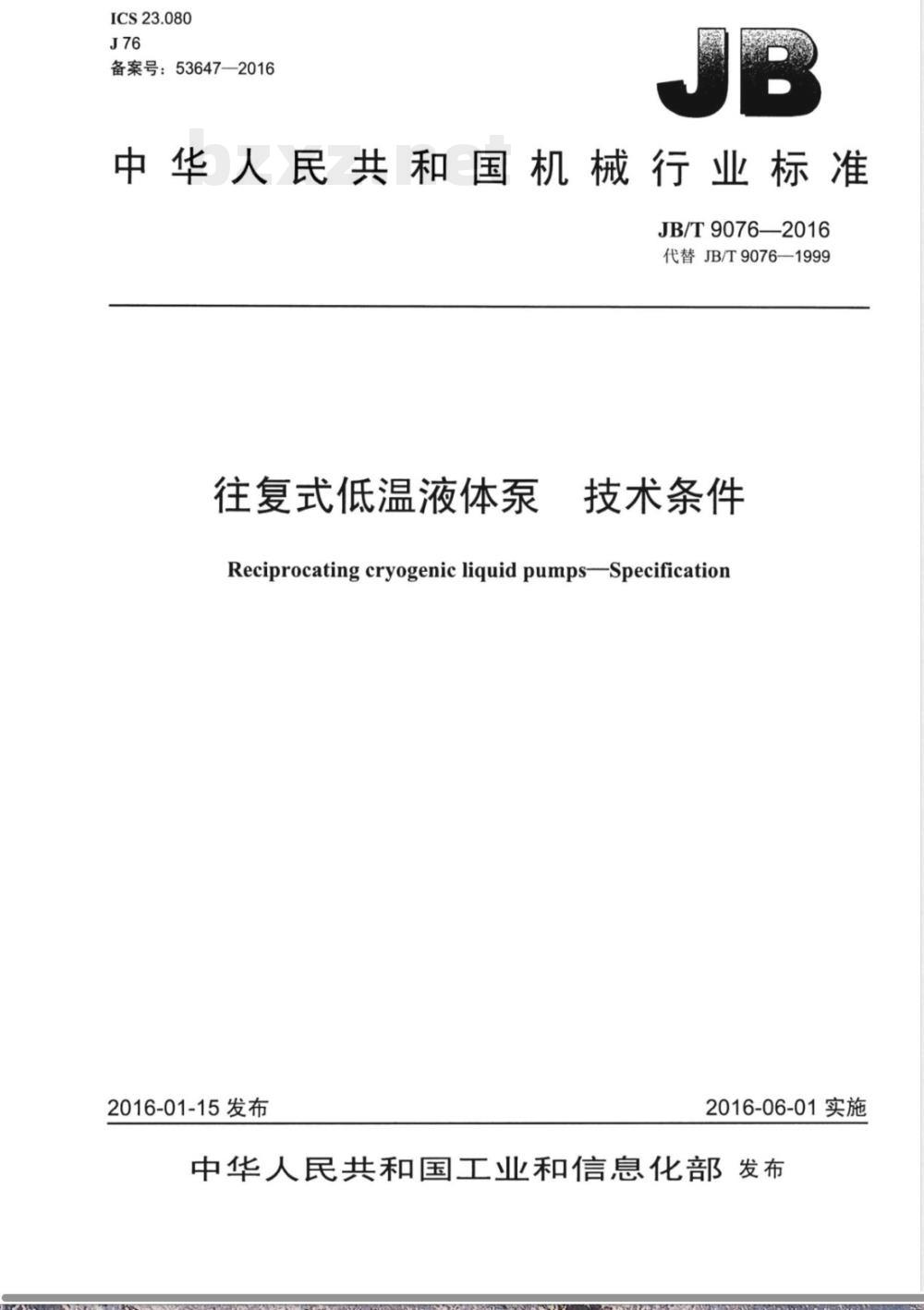

ICS23.080
备案号：53647-2016
中华人民共和国机械行业标准
JB/T9076—2016
代替JB/T9076—1999
往复式低温液体泵
技术条件bzxz.net
Reciprocating cryogenic liquid pumps—Specification2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布前音

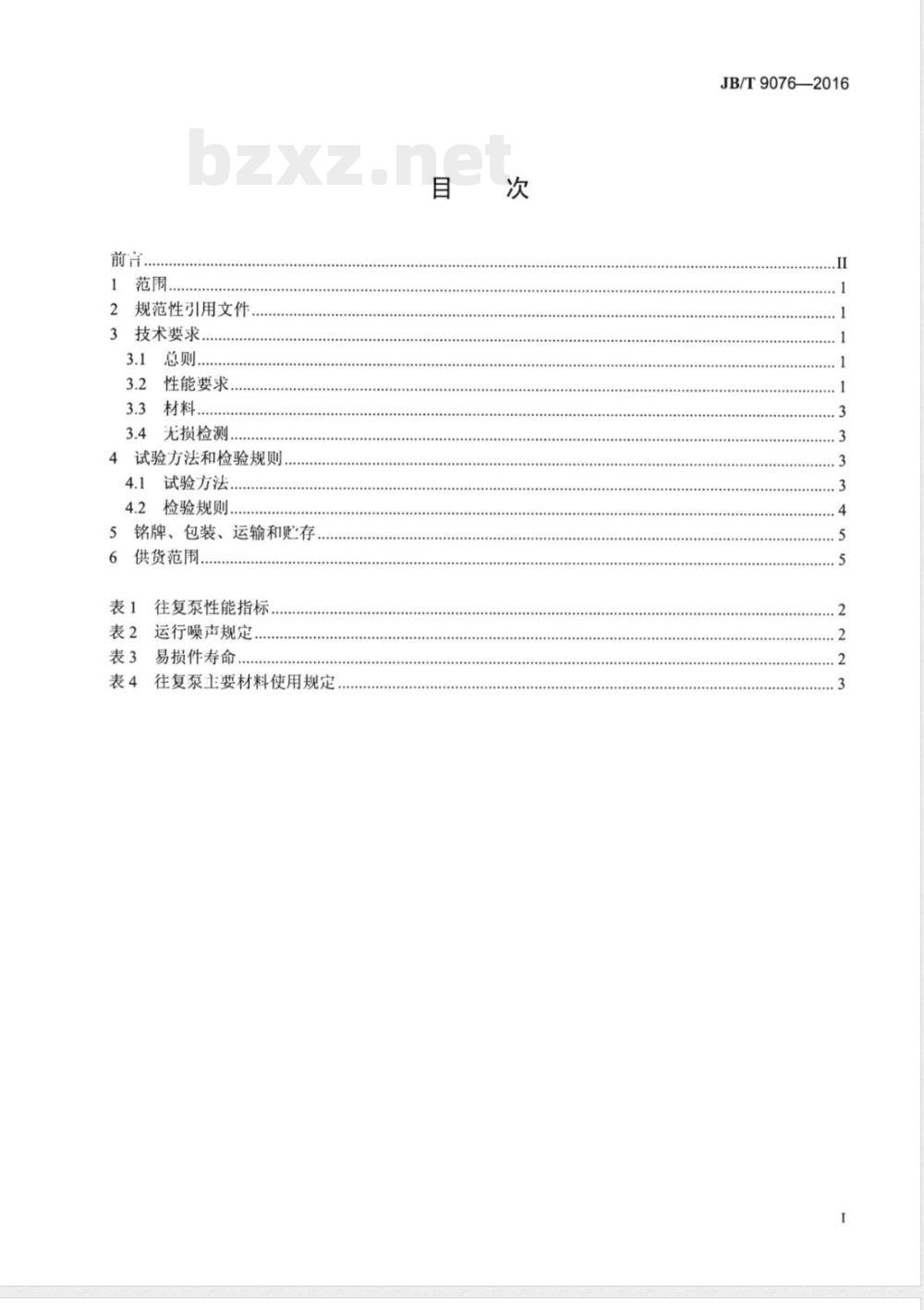

2规范性引用文件
3技术要求
3.1总则
性能要求
3.3材料..
3.4无损检测
4试验方法和检验规则
4.1试验方法..
检验规则，
铭牌、包装、运输和贮存
供货范围..
往复泵性能指标
表2运行噪声规定.
表3易损件寿命..
表4往复泵主要材料使用规定
JB/T9076—2016
JB/T9076—2016

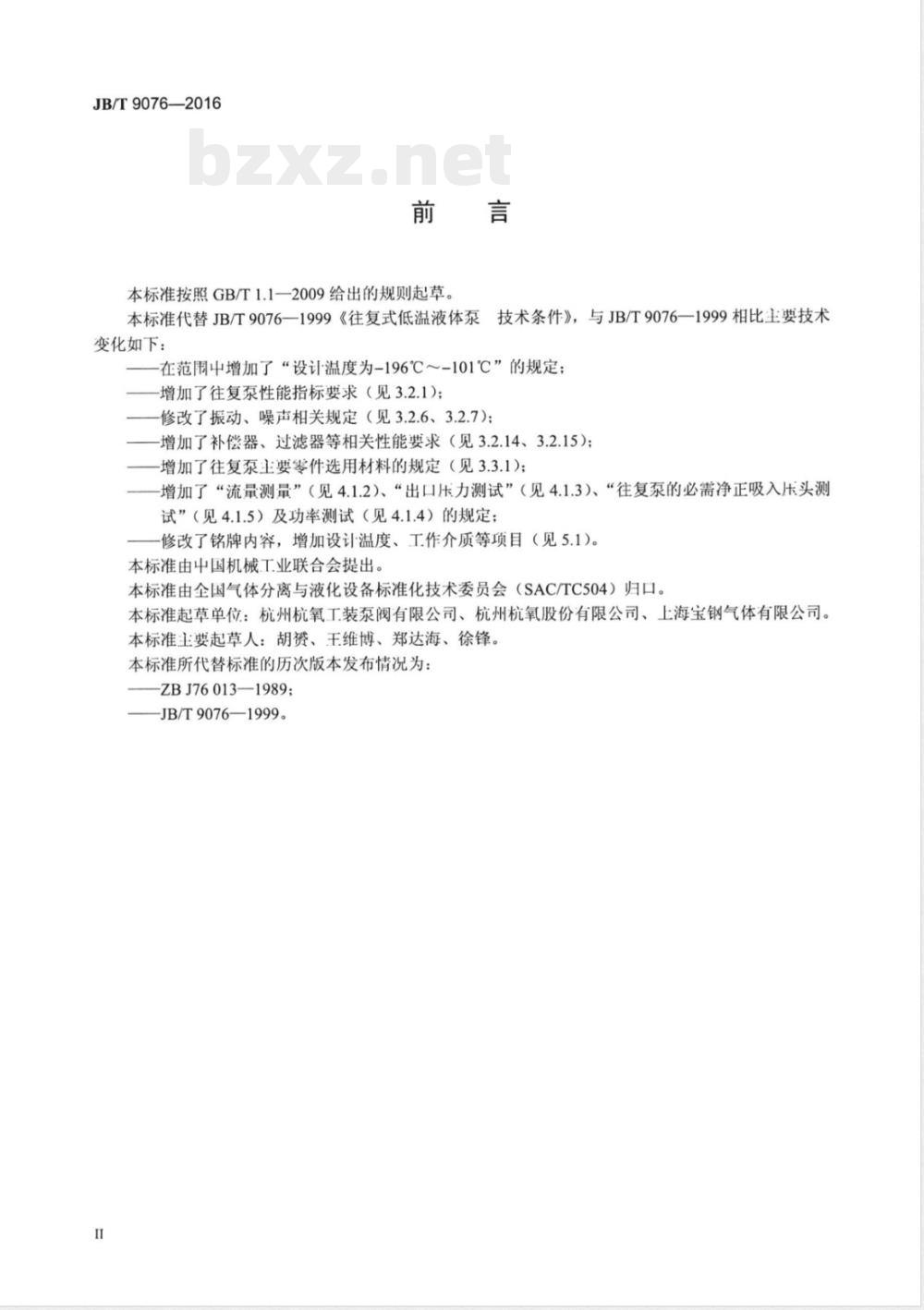

本标准按照GB/T1.1一2009给出的规则起草本标准代替JB/T9076—1999《往复式低温液体泵技术条件》，与JB/T9076—1999相比主要技术变化如下：
-在范围中增加了“设计温度为-196℃～-101℃”的规定；-增加了往复泵性能指标要求（见3.2.1)；修改了振动、噪声相关规定（见3.2.6、3.2.7)；-增加了补偿器、过滤器等相关性能要求（见3.2.14、3.2.15)；-增加了往复泵主要零件选用材料的规定（见3.3.1）；增加了“流量测量”（见4.1.2）、“出口压力测试”（见4.1.3）、“往复泵的必需净正吸入压头测试”（见4.1.5）及功率测试（见4.1.4）的规定；修改了铭牌内容，增加设计温度、工作介质等项目（见5.1）。本标准由中国机械工业联合会提出。会（SAC/TC504）归口。
本标准由全国气体分离与液化设备标准化技术委员会本标准起草单位：杭州杭氧工装泵阀有限公司、杭州杭氧股份有限公司、上海宝钢气体有限公司。本标准主要起草人：胡贺、王维博、郑达海、徐锋。本标准所代替标准的历次版本发布情况为：-ZBJ76013—1989；
-JB/T9076—1999。
学兔兔www.bzfxw.com

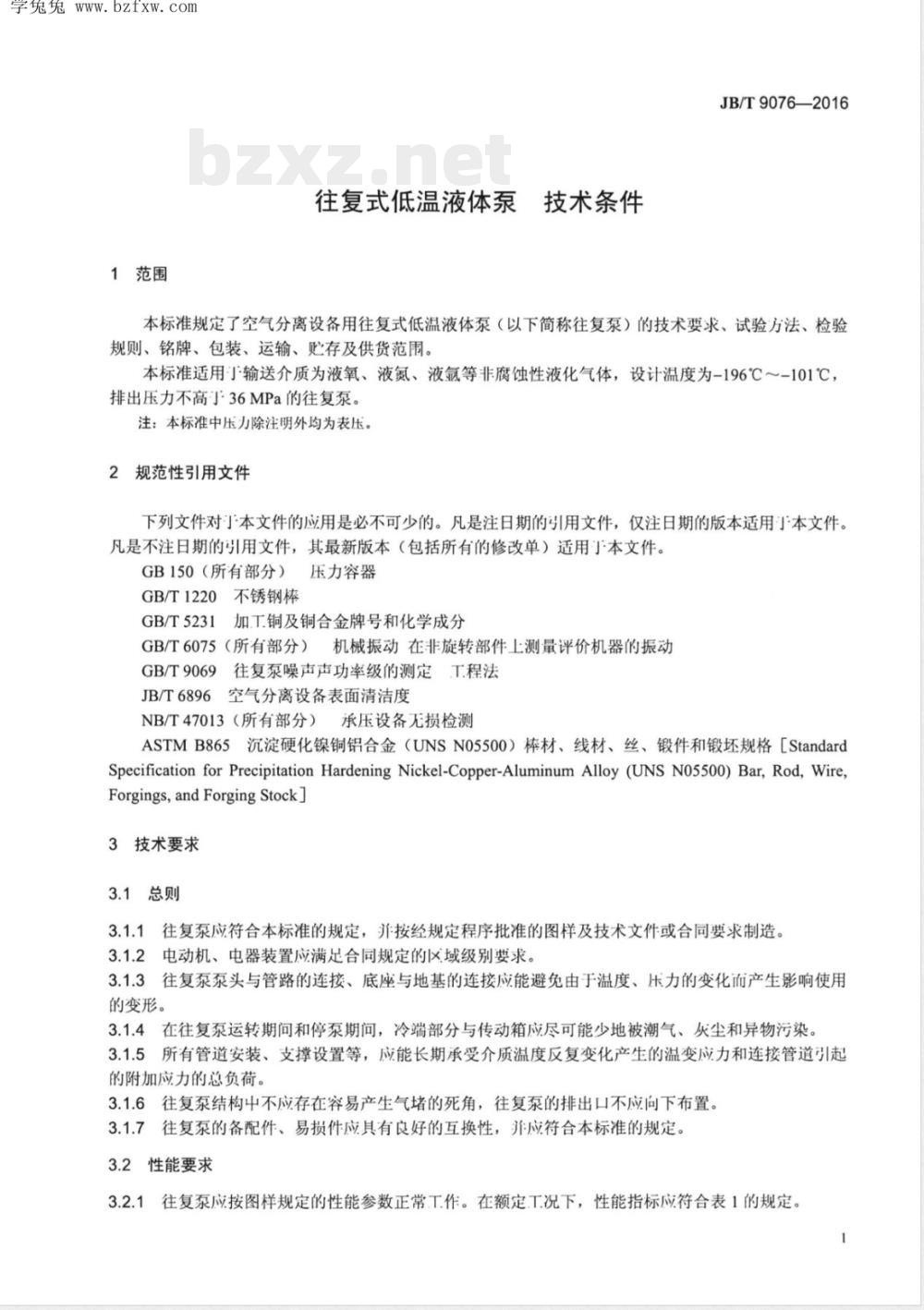

1范围
往复式低温液体泵
技术条件
JB/T9076—2016
本标准规定了空气分离设备用往复式低温液体泵（以下简称往复泵）的技术要求、试验方法、检验规则、铭牌、包装、运输、贮存及供货范围。本标准适用丁输送介质为液氧、液氮、液氩等非腐蚀性液化气体，设计温度为-196℃～-101℃，排出压力不高于36MPa的往复泵。注：本标准中压力除注明外均为表压。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用汀本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB150（所有部分）压力容器
GB/T1220不锈钢棒
GB/T5231加.T.铜及铜合金牌号和化学成分GB/T6075（所有部分）机械振动在非旋转部件上测量评价机器的振动GB/T9069往复泵噪声声功率级的测定T.程法JB/T6896空气分离设备表面清洁度NB/T47013（所有部分）承压设备无损检测ASTMB865沉淀硬化镍铜铝合金（UNSN05500）棒材、线材、丝、锻件和锻坏规格［StandardSpecificationforPrecipitationHardeningNickel-Copper-AluminumAlloy(UNSNo5500)Bar,Rod,Wire,Forgings,andForgingStock
3技术要求
3.1总则
3.1.1往复泵应符合本标准的规定，并按经规定程序批准的图样及技术文件或合同要求制造。3.1.2电动机、电器装置应满足合同规定的区域级别要求。3.1.3往复泵泵头与管路的连接、底座与地基的接应能避免由于温度、压力的变化而产生影响使用的变形。
3.1.4在往复泵运转期问和停泵期问，冷端部分与传动箱应尽可能少地被潮气、灰尘和异物污染。3.1.5所有管道安装、支撑设置等，应能长期承受介质温度反复变化产生的温变应力和连接管道引起的附加应力的总负荷。
3.1.6往复泵结构中不应存在容易产生气堵的死角，往复泵的排出口不应向下布置。3.1.7往复泵的备配件、易损件应具有良好的互换性，并应符合本标准的规定。3.2性能要求
往复泵应按图样规定的性能参数正常工作。在额定工况下，性能指标应符合表1的规定。字兔兔www.bzfxw.com
JB/T9076—2016

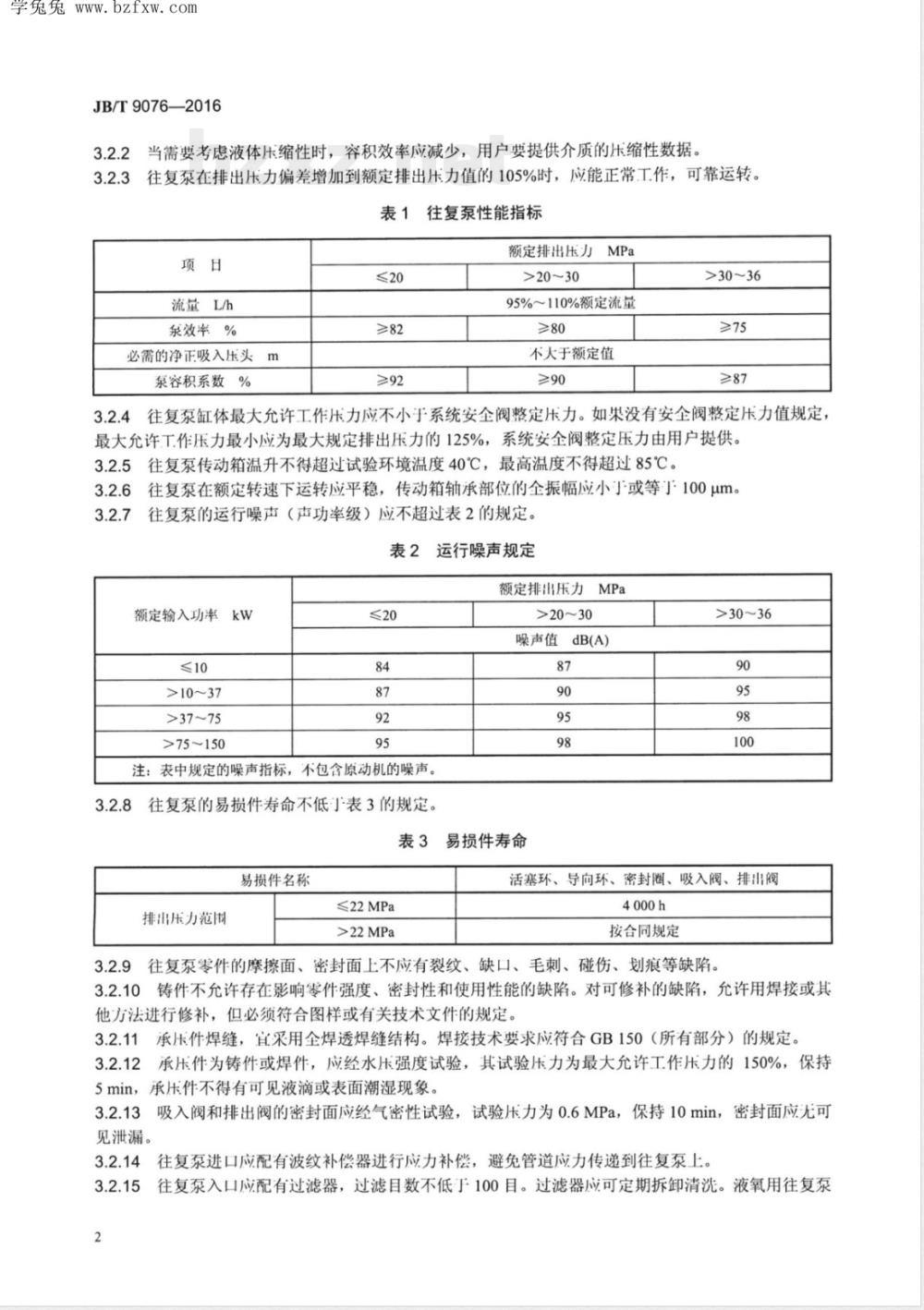

当需要考虑液体压缩性时，容积效率应减少，用户要提供介质的压缩性数据。往复泵在排出压力偏差增加到额定排出压力值的105%时，应能正常工作，可靠运转。表1往复泵性能指标
流量L/h
泵效率%
必需的净正吸入压头
泵容积系数
额定排出压力MPa
>20~30
95%~110%额定流量
不大于额定值
>30~36
≥>75
往复泵缸体最大允许工作压力应不小于系统安全阀整定压力。如果没有安全阀整定压力值规定，最大允许工作压力最小应为最大规定排出压力的125%，系统安全阀整定压力由用户提供。3.2.5
往复泵传动箱温升不得超过试验环境温度40℃，最高温度不得超过85℃。往复泵在额定转速下运转应平稳，传动箱轴承部位的全振幅应小了或等于100um。往复泵的运行噪声（声功率级）应不超过表2的规定。表2运行噪声规定
额定排山压力MPa
额定输入功率kW
>10~37
>37~75
>75~150
注：表中规定的噪声指标，不包含原动机的噪声。3.2.8
往复泵的易损件寿命不低于表3的规定。表3
易损件名称
排出压力范围
≤22MPa
>22MPa
>20~30
噪声值dB(A)
易损件寿命
>30~36
活塞环、导向环、密封圈、吸入阀、排出阀4.000h
按合同规定
往复泵零件的摩擦面、密封面上不应有裂纹、缺口、毛刺、碰伤、划痕等缺陷。铸件不允许存在影响零件强度、密封性和使用性能的缺陷。对可修补的缺陷，允许用焊接或其3.2.10
他方法进行修补，但必须符合图样或有关技术文件的规定。3.2.11
承压件焊缝，宜采用全焊透焊缝结构。焊接技术要求应符合GB150（所有部分）的规定。承压件为铸件或焊件，应经水压强度试验，其试验压力为最大允许工作压力的150%，保持承压件不得有可见液滴或表面潮湿现象。5min，
见泄漏。
吸入阀和排出阀的密封面应经气密性试验，试验压力为0.6MPa，保持10min，密封面应无可往复泵进口应配有波纹补偿器进行应力补偿，避免管道应力传递到往复泵上。往复泵入口应配有过滤器，过滤目数不低于100目。过滤器应可定期拆卸清洗。液氧用往复泵
