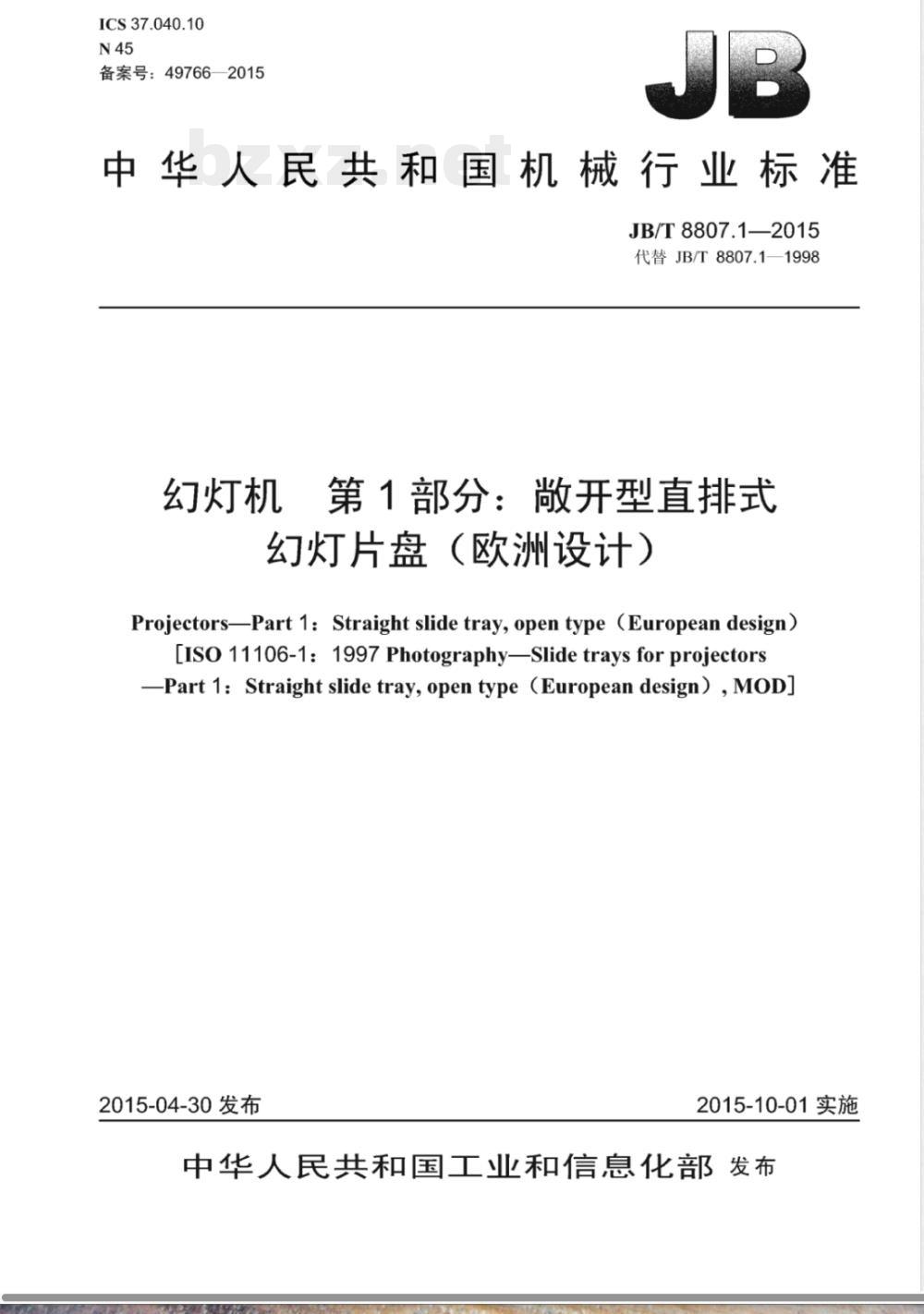

ICS 37.040.10
备案号：49766—2015
中华人民共和国机械行业标准
JB/T8807.1—2015
代替JB/T8807.1—1998
幻灯机　第1部分：敬开型直排式　幻灯片盘（欧洲设计）
ProjectorsPart 1: Straight slide tray, open type (European design)[Iso 11106-1:1997 Photography—Slide trays for projectors-Part 1: Straight slide tray, open type (European design) , MOD]2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言

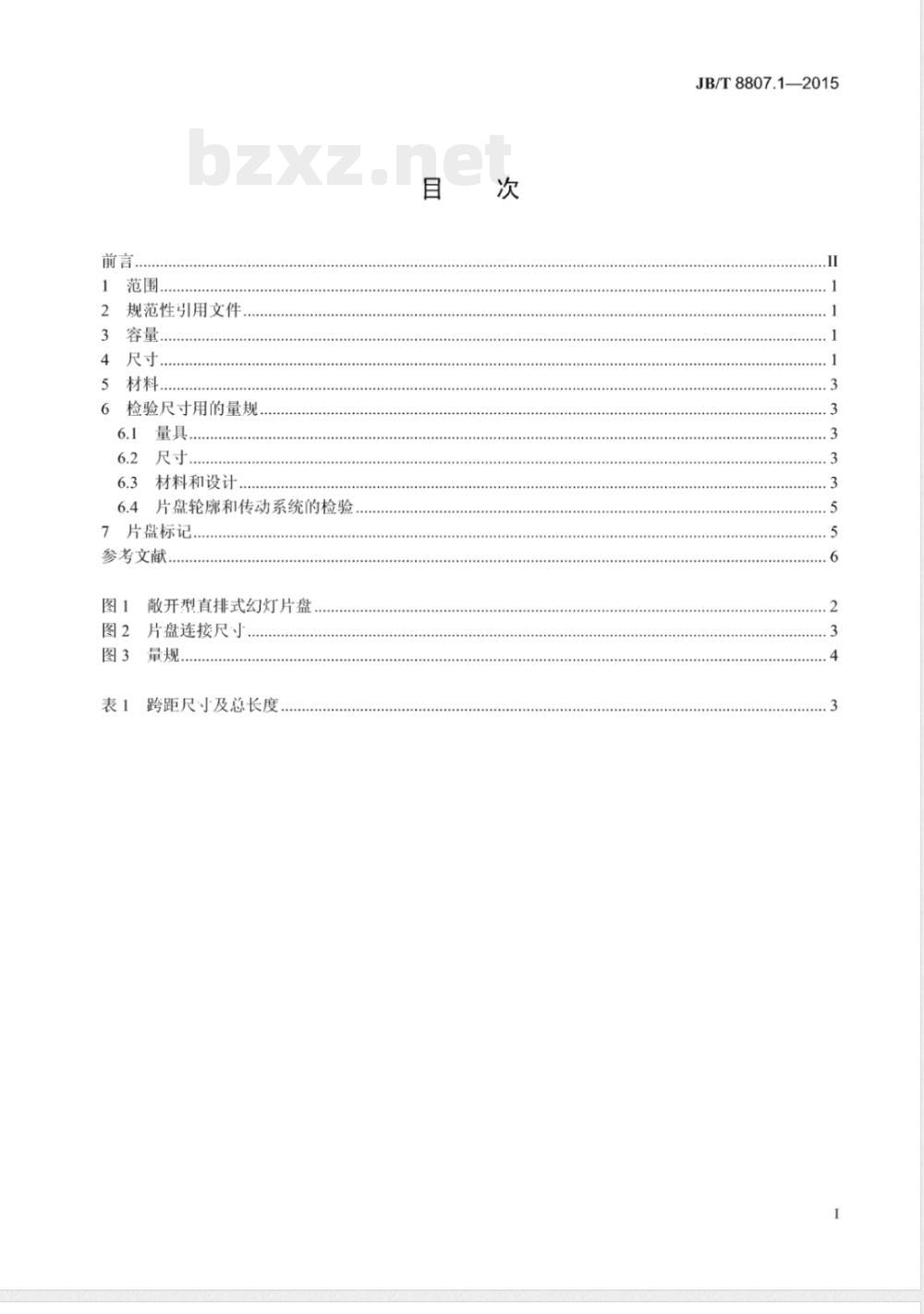

规范性引用文件
尺寸。
检验尺寸用的量规.
材料和设计
片盘轮廊和传动系统的检验
7片盘标记.
参考文献
散开型直排式幻灯片盘
片盘连接尺寸小
跨距尺寸及总长度
JB/T8807.1—2015
JB/T8807.1—2015

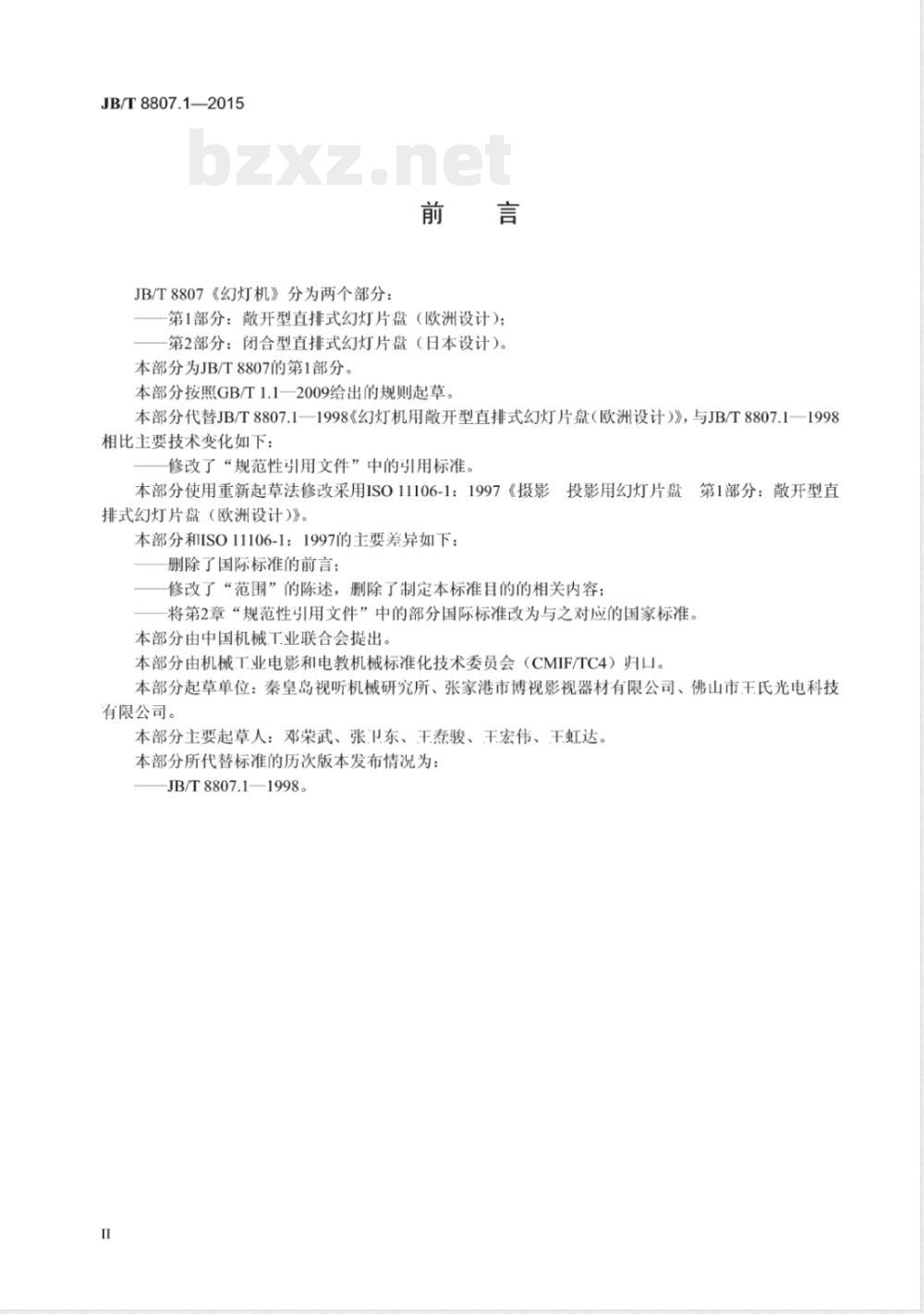

JB/T8807《幻灯机》分为两个部分：前言
第1部分：敲开型直排式幻灯片盘（欧洲设计）；第2部分：闭合型直排式幻灯片盘（日本设计）。本部分为JB/T8807的第1部分。
本部分按照GB/T1.1—2009给出的规则起草本部分代替JB/T8807.1一1998《幻灯机用散开型直排式幻灯片盘（欧洲设计）》，与JB/T8807.1一1998相比主要技术变化如下：
修改了“规范性引用文件”中的引用标准。本部分使用重新起草法修改采用ISO11106-1：1997《摄影投影用幻灯片盘第1部分：开型直排式幻灯片盘（欧洲设计）》。本部分和IS011106-1：1997的主要差异如下：删除了国际标准的前言；
修改了“范围”的陈述，删除了制定本标准目的的相关内容：将第2章“规范性引用文件”中的部分国际标准改为与之对应的国家标准。本部分由中国机械工业联合会提出。本部分由机械T业电影和电教机械标准化技术委员会（CMIF/TC4）归口。本部分起草单位：秦皇岛视听机械研究所、张家港市博视影视器材有限公司、佛山市干氏光电科技有限公司。
本部分主要起草人：邓荣武、张卫东、王骏、干宏伟、干虹达，本部分所代替标准的历次版本发布情况为：JB/T8807.1—1998。

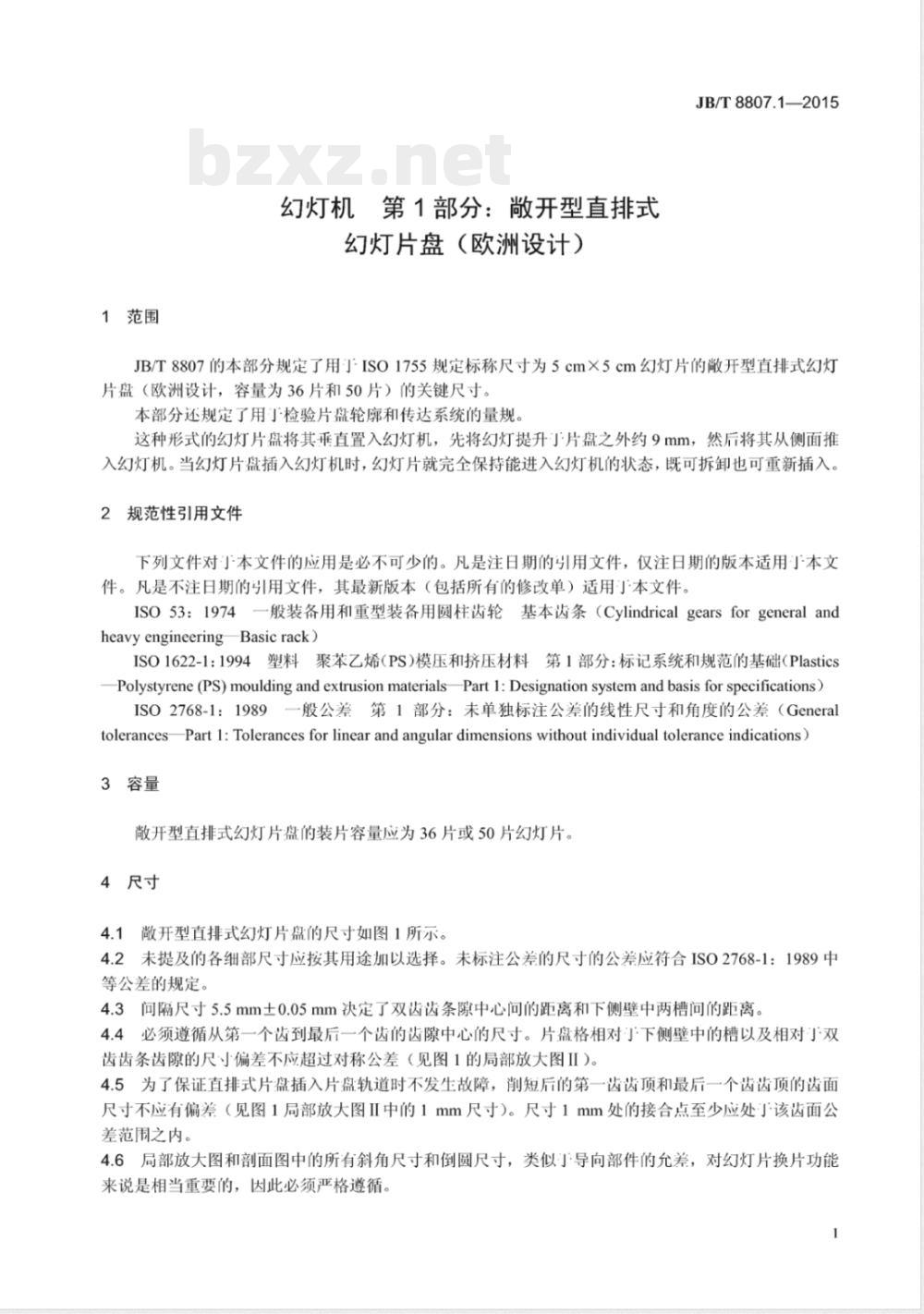

1范围
幻灯机第1部分：开型直排式
幻灯片盘（欧洲设计）
JB/T8807.1—2015
JB/T8807的本部分规定了用]·ISO1755规定标称尺寸为5cm×5cm幻灯片的敲开型直排式幻灯片盘（欧洲设计，容量为36片和50片）的关键尺寸。本部分还规定了用了检验片盘轮廊和传达系统的量规，这种形式的幻灯片盘将其垂直置入幻灯机，先将幻灯提升」片盘之外约9mm，然后将其从侧面推入幻灯机。当幻灯片盘插入幻灯机时，幻灯片就完全保持能进入幻灯机的状态，既可拆卸也可重新插入。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用了本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用」本文件。ISO53：1974一般装备用和重型装备用圆柱齿轮基本齿条（CylindricalgearsforgeneralandheavyengineeringBasicrack)
ISO1622-1：1994塑料聚苯乙烯(PS)模压和挤压材料第1部分：标记系统和规范的基础(PlasticsPolystyrene (PS)moulding and extrusion materialsPart 1: Designation system and basis for specifications)ISO2768-1：1989一般公差第1部分：未单独标注公差的线性尺寸和角度的公差（GeneraltolerancesPart 1:Tolerances for linear and angular dimensions without individual tolerance indications)3容量
敲开型直排式幻灯片盘的装片容量应为36片或50片幻灯片。4尺寸
4.1散开型直排式幻灯片盘的尺寸如图1所示。4.2未提及的各细部尺寸应按其用途加以选择。未标注公差的尺寸的公差应符合IS02768-1：1989中等公差的规定。
4.3问隔尺寸5.5mm土0.05mm决定了双齿齿条隙中心问的距离和下侧壁中两槽问的距离。4.4必须遵循从第一个齿到最后一个齿的齿隙中心的尺寸。片盘格相对小下侧壁中的槽以及相对双齿齿条齿隙的尺小偏差不应超过对称公差（见图1的局部放大图II）。4.5为了保证直排式片盘插入片盘轨道时不发生故障，削短后的第一齿齿顶和最后一个齿齿顶的齿面尺寸不应有偏差（见图1局部放大图II中的1mm尺寸）。尺寸1mm处的接合点至少应处」该齿面公差范围之内。
4.6局部放大图和剖面图中的所有斜角尺寸和倒圆尺寸，类似」导向部件的允差，对幻灯片换片功能来说是相当重要的，因此必须严格遵循。1
JB/T8807.1—2015
4.7在摩擦表面上诸如生产单位等标记的印刷区或文字说明区，应是始终往下沉的，在标记区域之外的文字说明不应导致功能尺寸的变化。注：直排式幻灯片盘的尺寸和公差均是与幻灯机的有关尺寸和公差相匹配的，故这些各不相同的尺寸均是与幻灯机功能相关的。
商标标记处
45°±5
生产厂家标
Ⅱ放大
5.5±0.05
记，凹陷处
57.5±0.3
51.3±0.3
51.3±0.3
20.5±0.1
75°±151
/12.5±0.2

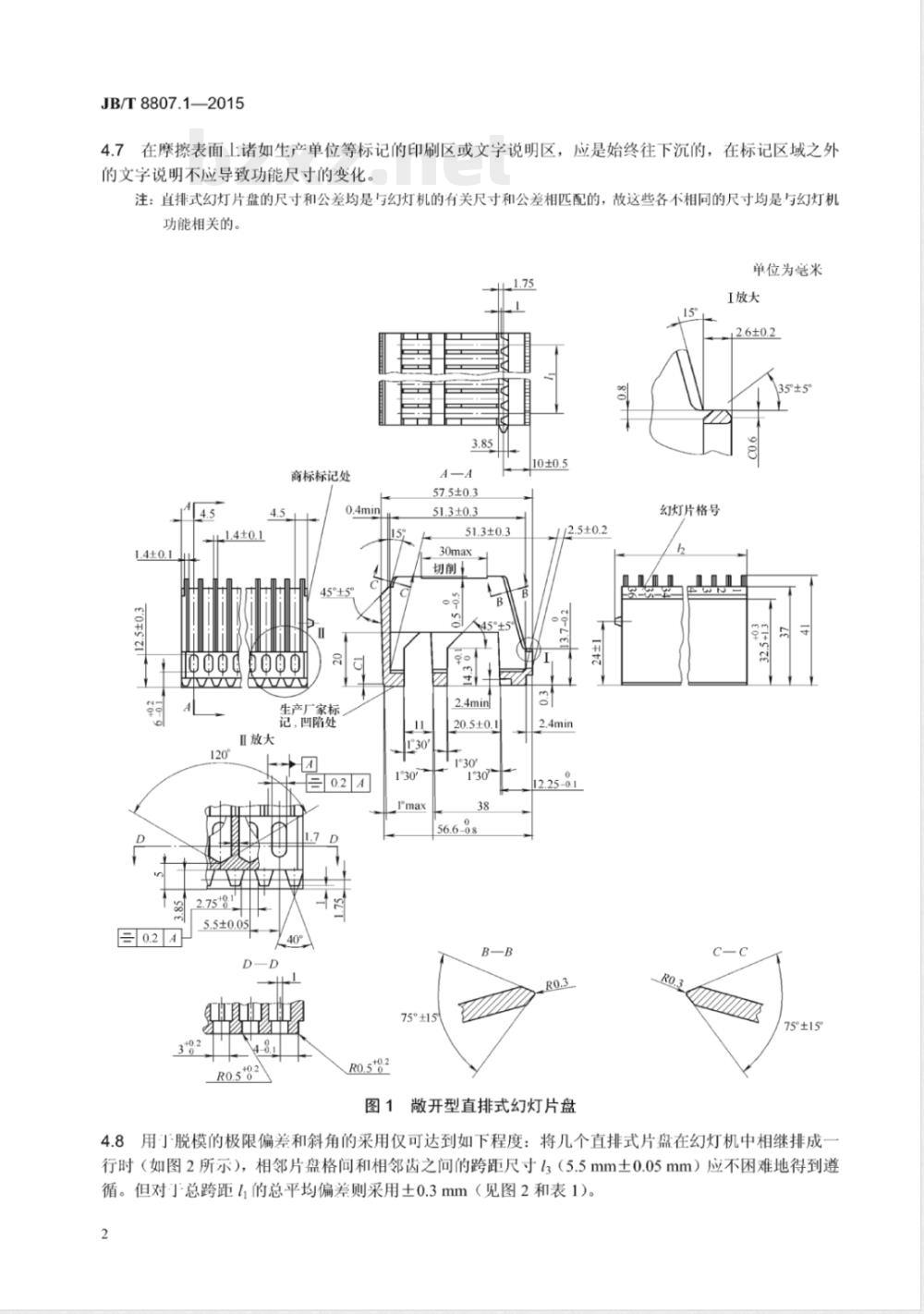

图1开型直排式幻灯片盘
幻灯片格号
单位为毫米
I放大
75°±15°
4.8用丁脱模的极限偏差和斜角的采用仅可达到如下程度：将几个直排式片盘在幻灯机中相继排成-行时（如图2所示），相邻片盘格问和相邻齿之问的跨距尺寸l3（5.5mm土0.05mm）应不困难地得到遵循。但对」总跨距11的总平均偏差则采用土0.3mm（见图2和表1）。2
片盘型号
直排式片盘5×5-36
直排式片盘5×5-50
表1跨距尺寸及总长度
192.5±0.3=35×（5.5±0.05）269.5±0.3=49×（5.5±0.05）12
JB/T8807.1—2015
203.5±0.5
280.5±0.5
单位为毫米
DDOADDOOUOODADOOO
说明：
一总跨距；
2——总长度。
5材料
图2片盘连接尺寸
片盘生产厂家可选诸如ISO1622-1：1994规定的PS41聚苯乙烯塑料模压材料或具有相同耐热性能的其他模压材料。
6检验尺寸用的量规
6.1量具
为了检验敲开型直排式幻灯片盘5×5-36和5×5-50的轮廓尺寸和传动系统，推荐采用一个量规。6.2尺寸
量规尺寸如图3所示，末未提及的细部尺小可按其用途加以选择，未标注公差的尺小的公差应符合ISO2768-1的中等公差的规定。
6.3材料和设计
6.3.1材料
应采用量具钢，其质量可由生产厂家选择或与有关方面商定。3下载标准就来标准下载网
JB/T8807.1—2015
30±0°5
?3040°5
1'30生0°5
130±0°5
10.44-0.03/t±0°5
0'0王
手C专
7.75±0.1
单位为毫米
标有Z的齿轮用以控制被检直排式片盘的横向（侧向）孔，它与不同幻灯机的输片方式相对应。图3量规
6.3.2表面粗糙度
摩擦表面和滚动表面的平均峰谷高度Rz应不超过2.5um。6.3.3传动系统
传动系统要求如下：
直齿系统，参见参考文献；
齿廓变位系数x=0.352；
模数m=1.75；
齿数2=8；
齿形角如ISO53：1974所规定。
6.4片盘轮廓和传动系统的检验
在最大为5N的力的作用下，直排式片盘能在水平位置通过并滑离。JB/T8807.1—2015
为了对片盘轮廓和传动系统分别进行检验，量规的构造应达到如下要求：允许每个齿从接触区做轴向位移。
7片盘标记
标称尺寸为5cm×5cm的幻灯片用，容量为36片的敬开型直排式幻灯片应标记为：散开型直排式幻灯片盘，JB/T8807.1-5×5-36。标称尺寸为5cm×5cm的幻灯片用，容量为50片的敲开型直排式幻灯片盘应标记为：敲开型直排式幻灯片盘，JB/T8807.1-5×5-505
JB/T8807.1—2015
参考文献
ISO11106-1：1997
PhotographySlide trays for projectorsPart 2:Straight slide tray, closed[1]
type（Japanesedesign）
DIN3992：1964
DIN3994：1964
Addendum modification of extermal spur and helical gearsAddendum modification of straight spur gears in the 05-system-introduction.
