【其他行业标准】 无损检测仪器 线阵列涡流探头

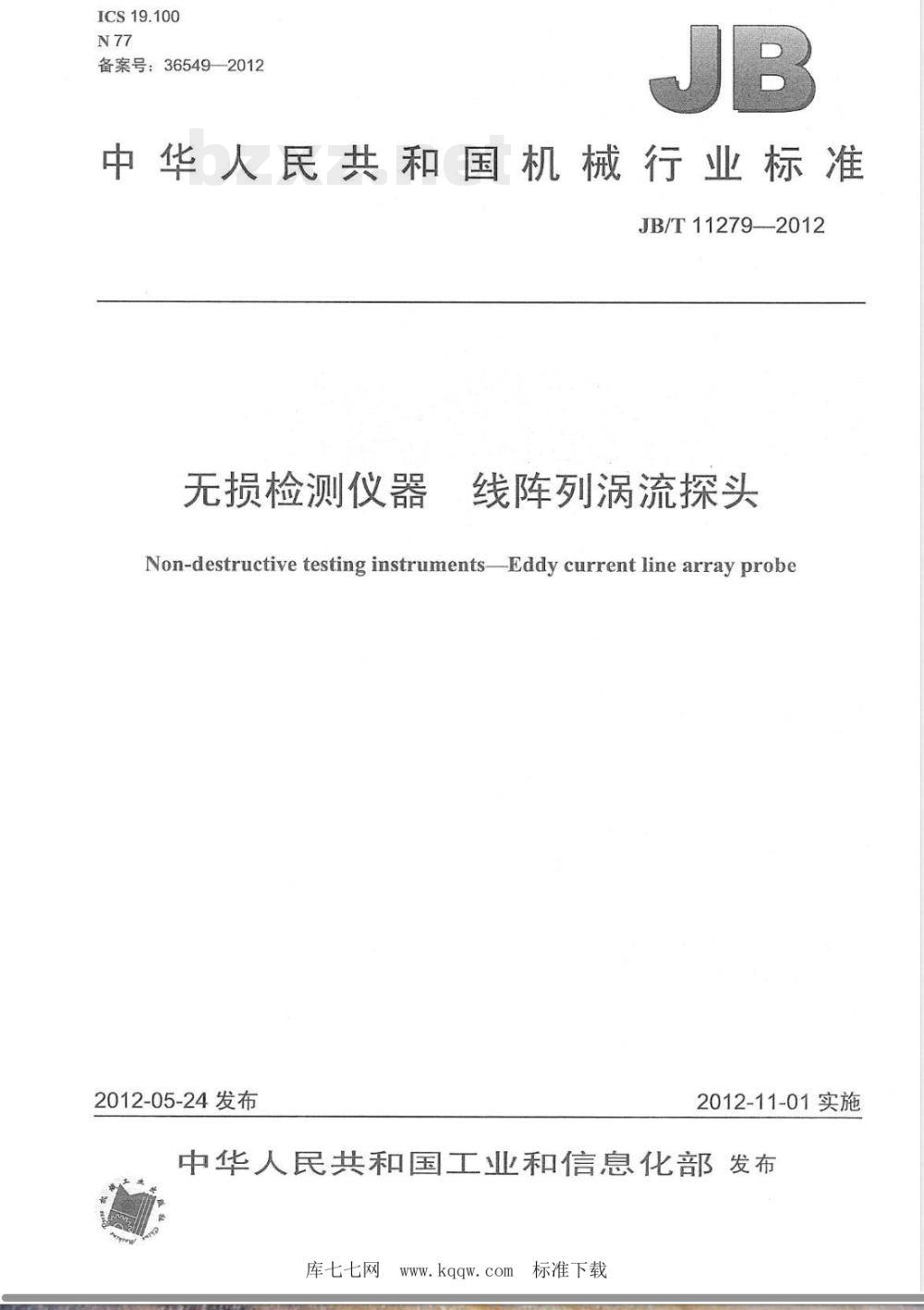

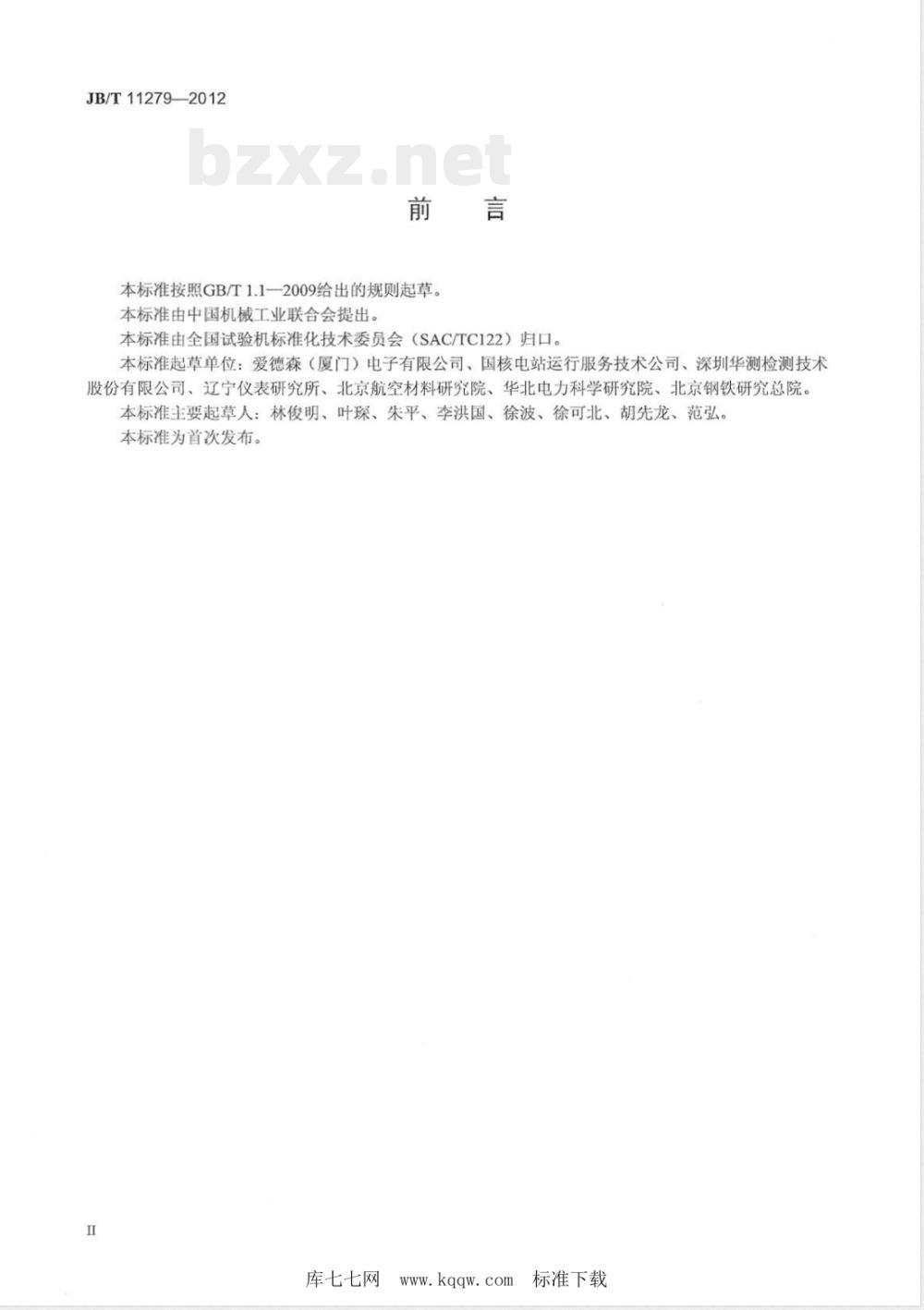

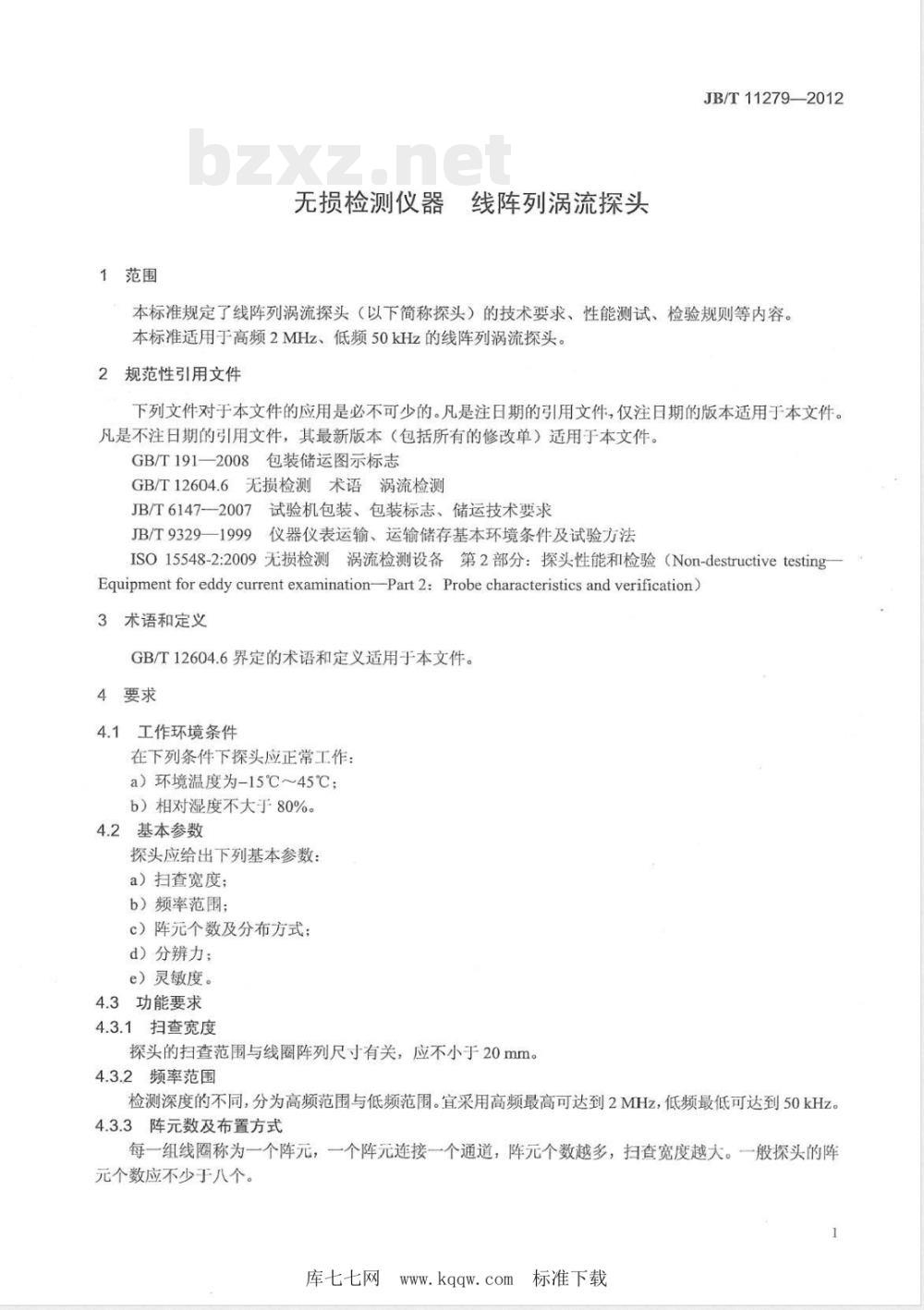

ICS 19.100 N77 备案号：36549—2012 中华人民共和国机械行业标准 JB/T11279—2012 无损检测仪器 线阵列涡流探头 Non-destructive testing instruments - Eddy current line array probe 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国试验机标准化技术委员会（SAC/TC122）归口。本标准起草单位：爱德森（厦门）电子有限公司、国核电站运行服务技术公司、深圳华测检测技术股份有限公司、辽宁仪表研究所、北京航空材料研究院、华北电力科学研究院、北京钢铁研究总院。本标准主要起草人：林俊明、叶琛、朱平、李洪国、徐波、徐可北、胡先龙、范弘。本标准为首次发布。 1 范围 本标准规定了线阵列涡流探头（以下简称探头）的技术要求、性能测试、检验规则等内容。本标准适用于频率范围为高频2MHz、低频50kHz的线阵列涡流探头。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T191—2008 包装储运图示标志 GB/T12604.6 无损检测术语 涡流检测 JB/T6147—2007 试验机包装、包装标志、储运技术要求 JB/T9329—1999 仪器仪表运输、储存基本环境条件及试验方法 ISO15548-2:2009 无损检测 涡流检测设备 第2部分：探头性能和检验 3 术语和定义 GB/T12604.6界定的术语和定义适用于本文件。 4 要求 4.1 工作环境条件 探头应能在以下条件下正常工作：环境温度-15℃～45℃；相对湿度不大于80%。 4.2 基本参数 探头应给出以下基本参数：扫查宽度、频率范围、阵元个数及分布方式、分辨力、灵敏度。 4.3 功能要求 4.3.1 扫查宽度 探头扫查范围与线圈阵列尺寸有关，应不小于20mm。 4.3.2 频率范围 检测深度不同分为高频与低频范围，高频最高可达2MHz，低频最低可达50kHz。 4.3.3 阵元数及布置方式 每一组线圈称为一个阵元，一个阵元对应一个通道。阵元数越多扫查宽度越大，一般不少于8个阵元。 4.3.4 分辨力 分辨力与频率相关，频率越高分辨力越高。采用专用试块测试，要求能区分与扫查方向垂直的两条裂纹最小间距为3mm。 4.3.5 灵敏度 采用专用试块测试，要求能检测到与扫查方向垂直的裂纹最小深度为0.1mm。 4.3.6 一致性要求 不同阵元在相同激励条件下，对同一缺陷检测信号幅值差不应超过±2dB，相位差不应超过±1°。 4.3.7 电感一致性 阵元间电感最大值与最小值差应小于0.5μH，可用1kHz电感表测试。 4.3.8 电阻一致性 阵元间电阻最大值与最小值差应小于1Ω。 5 性能测试 5.1 测试设备 5.2 设计测试方法 6 检验规则 6.1 出厂检验 6.2 型式检验 7 标识、包装、运输和贮存 7.1 标牌 7.2 包装 7.3 运输和贮存 附录A（规范性附录）分辨率专用试块 A.1 材料与规格 A.2 人工缺陷 附录B（规范性附录）灵敏度检测专用试块 B.1 材料与规格 B.2 人工缺陷 图1 线圈阵列排列示意图 图2 探头结构型式示意图 图A.1 分辨力检测专用试块 图B.1 灵敏度检测专用试块 表1 高温试验参数 表2 低温试验参数 表3 出厂检验及型式检验项目
