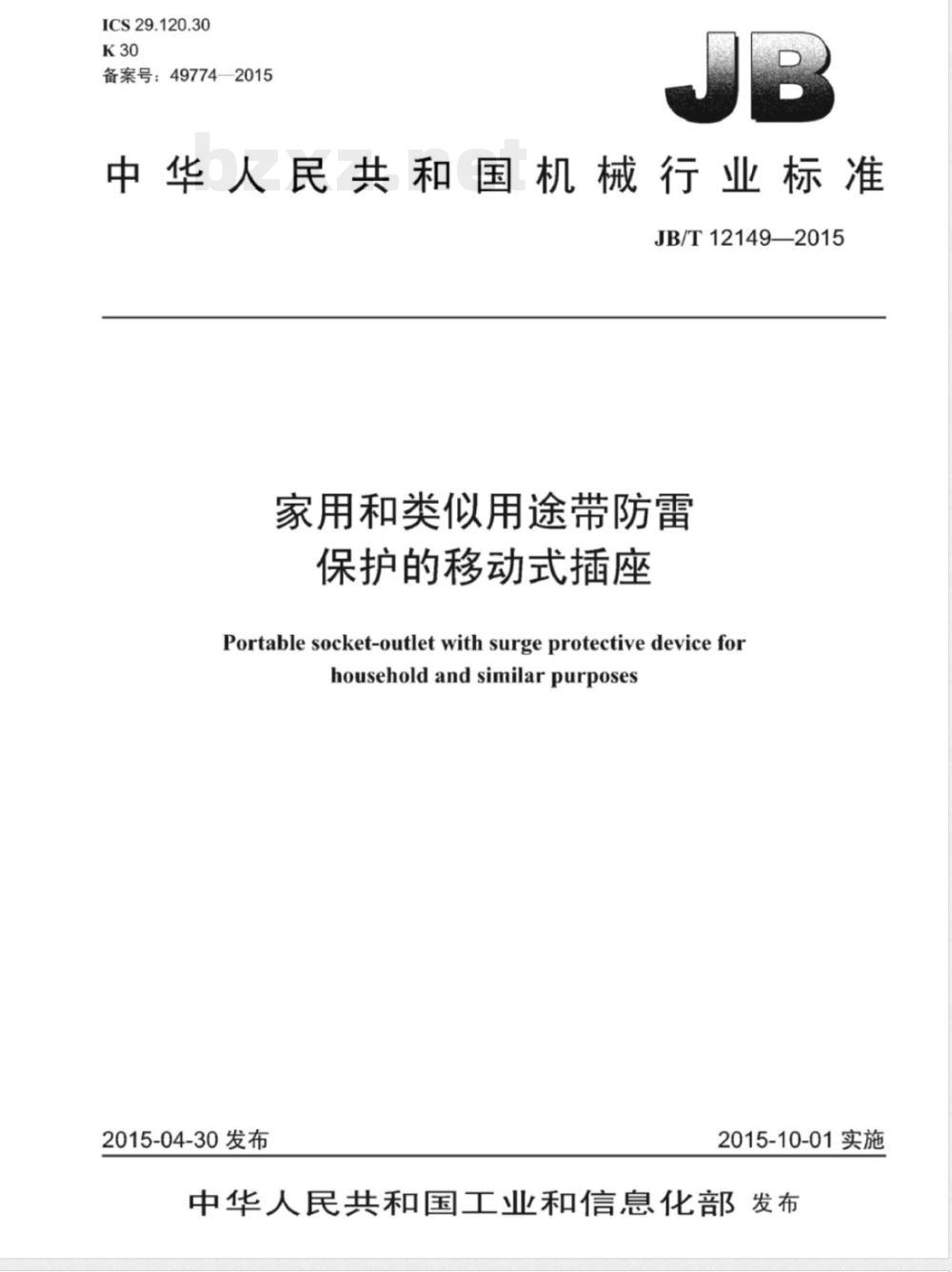

ICS29.120.30
备案号：49774—2015
中华人民共和国机械行业标准
JB/T12149—2015
家用和类似用途带防雷
保护的移动式插座
Portable socket-outletwith surge protectivedevice forhouseholdandsimilarpurposes
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言

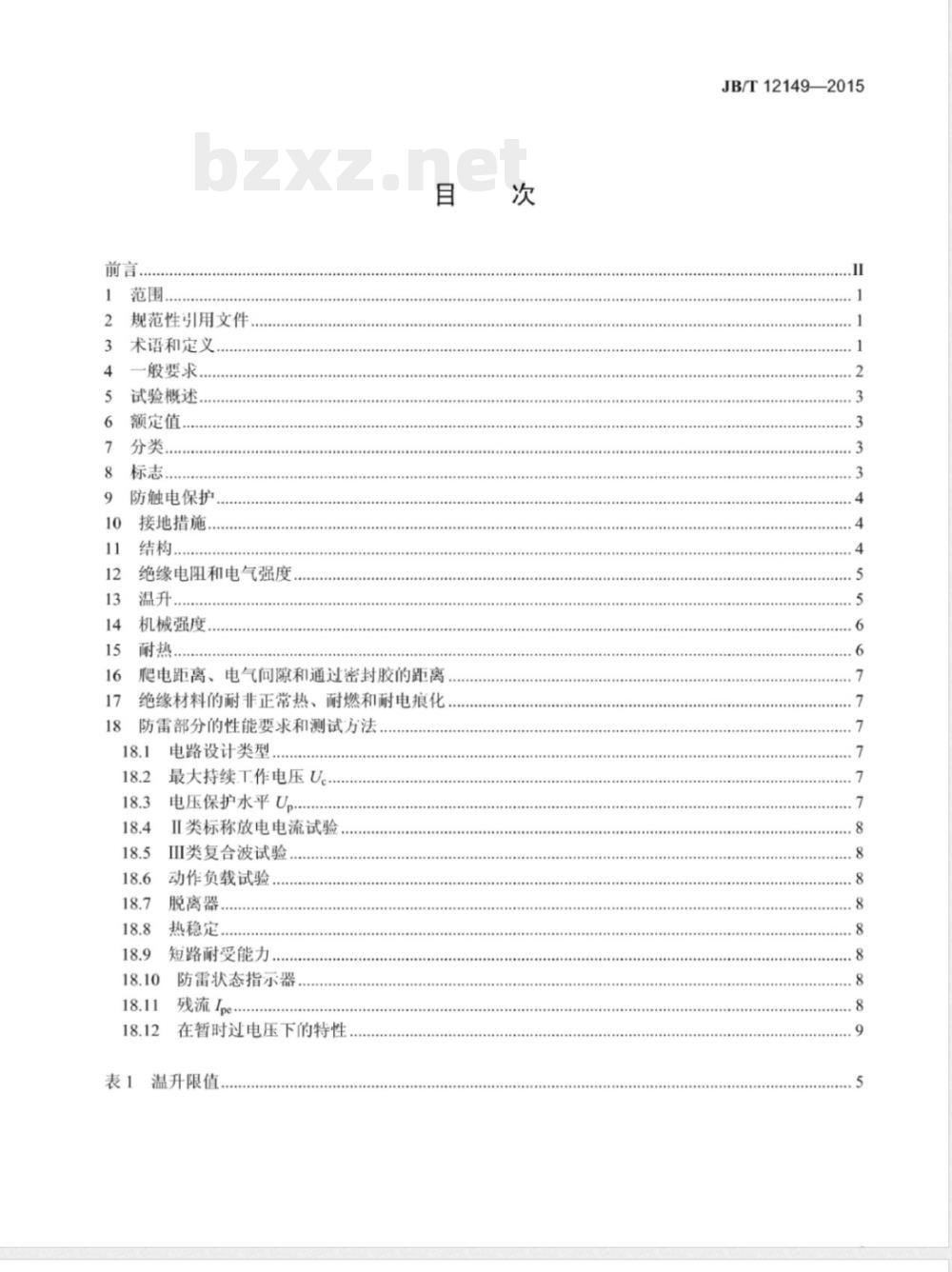

范围。
规范性引用文件
术语和定义
一般要求.
试验概述
额定值，
防触电保护
接地措施
绝缘电阻和电气强度
温升，
机械强度
肥电距离、电气问隙和通过密封胶的距离绝缘材料的耐非正常热、耐燃和耐电痕化防雷部分的性能要求和测试方法18.1
电路设计类型
最大持续T.作电压Uc.
电压保护水平U...
IⅡI类标称放电电流试验，
IⅢI类复合波试验
动作负载试验
脱离器
热稳定
短路耐受能力..
防雷状态指示器
残流Ipe
在暂时过电压下的特性
温升限值
JB/T12149—2015
JB/T12149—2015

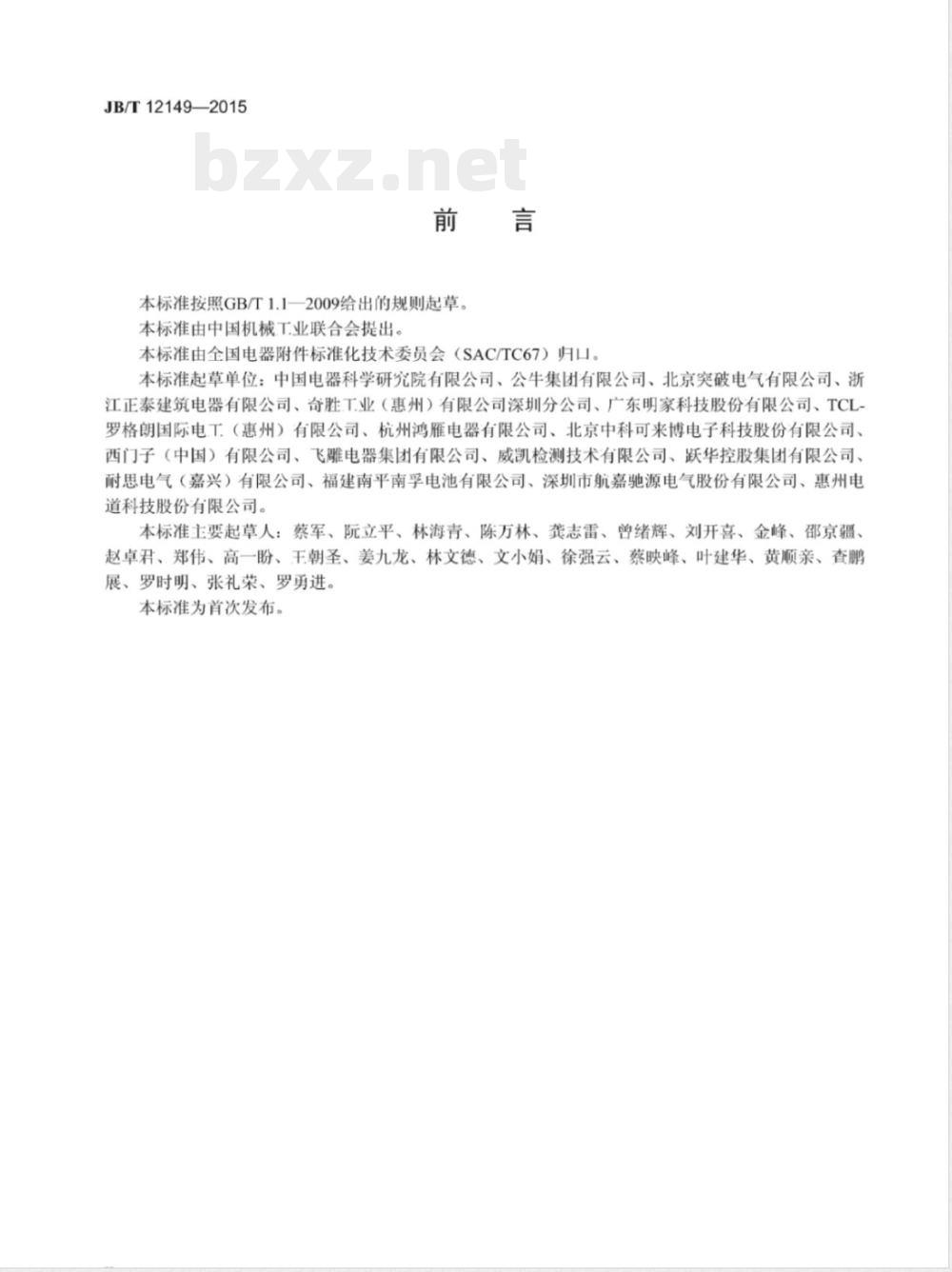

本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。本标准由全国电器附件标准化技术委员会（SAC/TC67）归。本标准起草单位：中国电器科学研究院有限公司、公牛集团有限公司、北京突破电气有限公司、浙江正泰建筑电器有限公司、奇胜工业（惠州）有限公司深圳分公司、广东明家科技股份有限公司、TCL-罗格朗国际电工（惠州）有限公司、杭州鸿雁电器有限公司、北京中科可来博电子科技股份有限公司、西门子（中国）有限公司、飞雕电器集团有限公司、威凯检测技术有限公司、跃华控股集团有限公司、耐思电气（嘉兴）有限公司、福建南平南孚电池有限公司、深圳市航嘉驰源电气股份有限公司、惠州电道科技股份有限公司。
本标准主要起草人：蔡军、阮立平、林海青、陈万林、龚志雷、曾绪辉、刘开喜、金峰、邵京疆、赵卓君、郑伟、高一盼、干朝圣、姜九龙、林文德、文小娟、徐强云、蔡映峰、叶建华、黄顺亲、查鹏展、罗时明、张礼荣、罗勇进
本标准为首次发布。

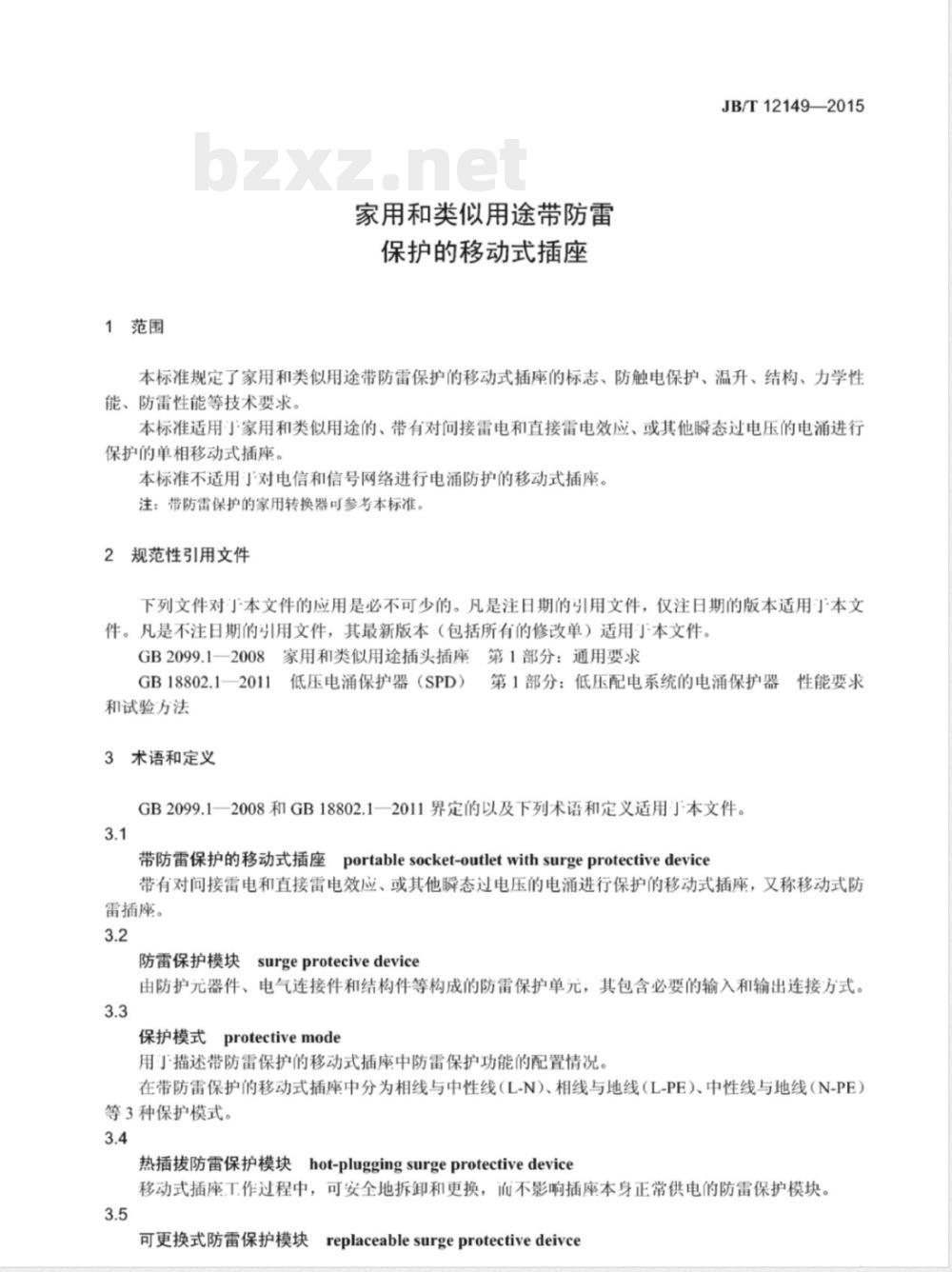

1范围
家用和类似用途带防雷
保护的移动式插座
JB/T12149—2015
本标准规定了家用和类似用途带防雷保护的移动式插座的标志、防触电保护、温升、结构、力学性能、防雷性能等技术要求
本标准适用丁家用和类似用途的、带有对问接雷电和直接雷电效应、或其他瞬态过电压的电涌进行保护的单相移动式插座。
本标准不适用对电信和信号网络进行电涌防护的移动式插座。注：带防雷保护的家用转换器可参考本标准。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用了本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。GB2099.1一2008家用和类似用途插头插座第1部分：通用要求GB18802.12011低压电涌保护器（SPD）和试验方法
3术语和定义
第1部分：低压配电系统的电涌保护器性能要求GB2099.1一—2008和GB18802.1一2011界定的以及下列术语和定义适用丁本文件。3.1
带防雷保护的移动式插座portablesocket-outletwithsurgeprotectivedevice带有对问接雷电和直接雷电效应、或其他瞬态过电压的电涌进行保护的移动式插座，又称移动式防雷插座。
surgeprotecivedevice
防雷保护模块
由防护元器件、电气连接件和结构件等构成的防雷保护单元，其包含必要的输入和输出连接方式。3.3
保护模式protectivemode
用了描述带防雷保护的移动式插座中防雷保护功能的配置情况。在带防雷保护的移动式插座中分为相线与中性线（L-N)、相线与地线（L-PE）、中性线与地线（N-PE）等3种保护模式。
热插拔防雷保护模块hot-pluggingsurgeprotectivedevice移动式插座工作过程中，可安全地拆卸和更换，而不影响插座本身正常供电的防雷保护模块。3.5
可更换式防雷保护模块replaceablesurgeprotectivedeivceJB/T12149—2015

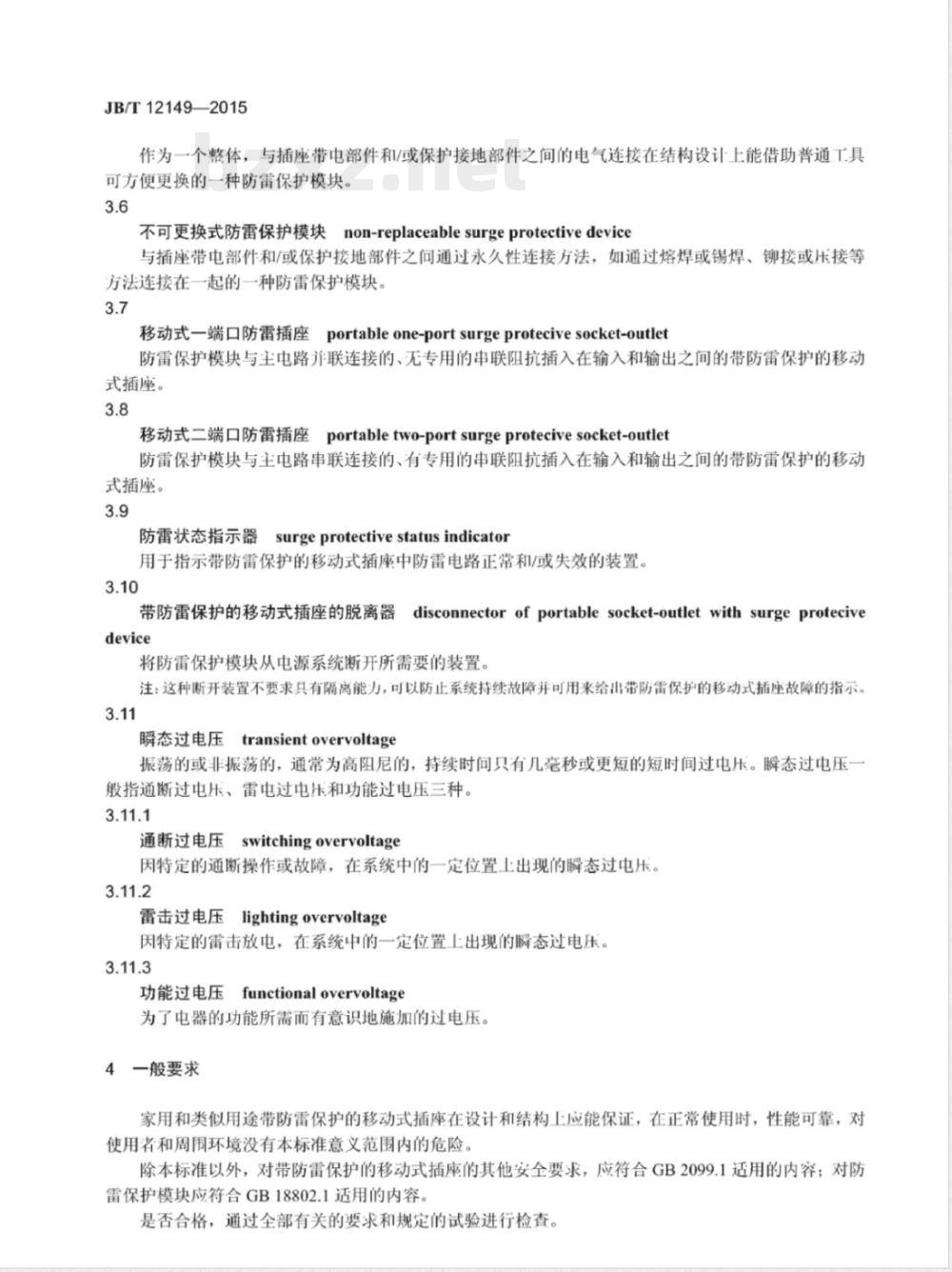

作为一个整体，与插座带电部件和/或保护接地部件之间的电气连接在结构设计上能借助普通工具可方便更换的一种防雷保护模块。3.6
不可更换式防雷保护模块
non-replaceablesurgeprotectivedevice与插座带电部件和/或保护接地部件之问通过永久性连接方法，如通过熔焊或锡焊、铆接或压接等方法连接在一起的一种防雷保护模块，3.7
移动式一端口防雷插座portableone-portsurgeprotecivesocket-outlet防雷保护模块与主电路并联连接的、无专用的串联阻抗插入在输入和输出之间的带防雷保护的移动式插座。
移动式二端口防雷插座portabletwo-portsurgeprotecivesocket-outlet防雷保护模块与主电路串联连接的、有专用的审联阻抗插入在输入和输出之间的带防雷保护的移动式插座。
surgeprotectivestatusindicator防雷状态指示器
用于指示带防雷保护的移动式插座中防雷电路正常和/或失效的装置。3.10
带防雷保护的移动式插座的脱离器disconnectorofportablesocket-outletwithsurgeprotecivedevice
将防雷保护模块从电源系统断开所需要的装置。注：这种断开装置不要求只有隔离能力，可以防止系统持续故障并可用来给山带防雷保护的移动式插座故障的指示。3.11
transientovervoltage
瞬态过电压
振荡的或非振荡的，通常为高阻尼的，持续时问只有几毫秒或更短的短时间过电压。瞬态过电压一股指通断过电压、雷电过电压和功能过电压三种。3.11.1
通断过电压switchingovervoltage因特定的通断操作或故障，在系统中的一定位置上出现的瞬态过电压。3.11.2
雷击过电压lightingovervoltage因特定的雷击放电，在系统中的一定位置上出现的瞬态过电压。3.11.3
功能过电压functionalovervoltage为了电器的功能所需而有意识地施加的过电压。4一般要求
家用和类似用途带防雷保护的移动式插座在设计和结构上应能保证，在正常使用时，性能可靠，对使用者和周用环境没有本标准意义范围内的危险除本标准以外，对带防雷保护的移动式插座的其他安全要求，应符合GB2099.1适用的内容；对防雷保护模块应符合GB18802.1适用的内容。是否合格，通过全部有关的要求和规定的试验进行检查。5试验概述
GB2099.1一2008中的第5章做下述修改后适用：5.4第1段修改为：
JB/T12149—2015
用3个试样进行本标准除防雷部分所有的有关试验，用另外的试样进行防雷部分所有的有关试验，具体数量依据GB18802.1一2011中第7章的要求。6
额定值
带防雷保护的移动式插座的额定电压：250V。带防雷保护的移动式插座的额定电流：10A、16A。优选防护等级：IP20、IP40、IP44、IP54或IP556.4
II类试验的标称放电电流I，优选值：3.0kA、5.0kA、10kA、15kA和20kA。6.5
II类试验的最大放电电流Imax优选值：6kA、10kA、15kA、20kA、25kA、30kA和40kA。6.6
IⅢ类试验的开路电压Uoe优选值：6kV、10kV和20kV6.7电压保护水平U,优选值：0.33kV、0.4kV、0.5kV、0.6kV、0.7kV、0.8kV、0.9kV、1.0kV、1.2kV和1.5kV。
6.8最大持续.T.作电压U。优选值：250V、255V、260V、275V、280V、320V、335V、350V、385V、400V、420V和440V。
6.9带防雷保护的移动式插座的额定电流应不得大了插头的额定电流，而带防雷保护的移动式插座的额定电压应不得低了插头的额定电压。带熔断器的带防雷保护的移动式插座的最小额定值，应等了标在熔断器上的额定值。带控制装置的带防雷保护的移动式插座的额定电流，应不大了控制装置的额定电流。7分类
GB2099.1一2008中的第7章除7.2.3、7.2.4、7.3外，其他内容均适用。7.1
7.2按端口数量分类：
一移动式一端口防雷插座，也称移动式并联型防雷插座；一移动式二端口防雷插座，也称移动式串联型防雷插座。按防雷保护模块的电路设计类型分类：7.3免费标准bzxz.net
移动式限压型防雷插座；
一移动式复合型防雷插座；
一移动式开关型防雷插座。
7.4按防雷保护模块的更换模式分类：不可更换带防雷保护的移动式插座：一可更换带防雷保护的移动式插座。8标志
8.1GB2099.1一2008中的8.1增加下述内容后适用：最大持续工作电压（每种保护模式有一个电压值，如不同应分别标出）。一制造商声明的保护模式。
一制造商声明的每种保护模式的试验类别和放电参数，并将这些参数相互靠近标识在一起：JB/T12149—2015
II类试验：“IⅡI类试验”和“Imax”及以kA为单位的数值，或者“T2”（T2在方框内）和“Imax”及以kA为单位的数值；IⅢI类试验：“Ⅲ类试验”和“U。c”及以kV为单位的数值，或者“T3”（T3在方框内）和“Uo”及以kV为单位的数值；
Ⅱ类的标称放电电流1，（每种保护模式有一个电流值，如不同应分别标出）。电压保护水平U。（每种保护模式有一个电压值，如不同应分别标出）。注1：如果受空间限制，上述“最大持续工作电压”以及后续的标识，可标在小包装上。附加标志：
端口数量：
短路电流耐受能力：
脱离器动作指示；
承受瞬态过电压（TOV）特性。
注2：上述附加标志可以标在插座上、标在小包装上和/或标在随插座交货的说明书里。8.2GB2099.1—2008中的8.2做下述修改后适用：电流（安和千安）
电压（伏和千伏）
最大持续工作电压...
标称放电电流，
最大放电电流
电压保护水平..
开路电压.
保护模式的地线，
8.38.1中规定的标志（型号除外）应在插座接线和安装时清晰易辨。注：可拆线的插座的型号可以标在外壳和盖的单面。8.4
GB2099.1—2008中的8.5适用。
GB2099.1—2008中的8.7适用。
GB2099.1—2008中的8.8适用。
防触电保护
...A和kA（仅限」防雷参数)；
...V和kV（仅限防雷参数）；
..Uoe;
...PE。
带可更换式防雷保护模块的带防雷保护的移动式插座，在拆除和未拆除防雷保护模块的情况下，均应符合GB2099.1一2008中第10章的要求。10接地措施
带防雷保护的移动式插座宜有接地触头，但在某些特殊使用场所（如通信机房），必须带有接地触头。
11结构
11.1GB2099.1—2008中第14章适用。11.2可更换式防雷保护模块或不可更换式防雷保护模块，与插座装配好以后应充分固定。是否合格，通过观察和手动试验及GB2099.1一2008中第24章试验进行检查。JB/T12149—2015
11.3防雷保护模块失效后，插座上应有明显的警示失效的措施，如指示灯、报警器。绝缘电阻和电气强度
12.1GB2099.1—2008中第17章做下述修改后适用：在第2段后面增加以下内容：
在进行这项试验前须将带防雷保护的移动插座中的电子元器件移除。试验部位增加：
f）在移动式插座中的防雷保护模块主电路的带电部件和辅助电路的带电部件（如有）之问。12.2在带防雷保护的移动插座的带电部件和辅助电路的带电部件（如有）之问的绝缘电阻不得小」2M2。
13温升
GB2099.1一2008中的第19章有关插头、明装式插座、暗装式插座的内容不适用，其他内容做下述修改后适用：
增加下述内容：
测试带防雷保护的移动式插座的温升时，防雷保护模块的电路和电路连接应同时按交货状态测试。对防雷保护模块，应按GB18802.1进行温升试验，温升值应符合表1的要求。并且，可更换的防雷保护模块应在额定电压、额定电流下，插入和拔出10次之后，进行温升试验。可更换的防雷保护模块的连接触点的温升不得超过45K。表1温升限值
SPD的部件
内部元器件“
外部绝缘处理过的导体的端了
汇流排和导体，连接至汇流排的可移除或可更换部件的插入式触头
于动操作于柄
金属的
绝缘材料的
可触及的外壳和盖子
金属表面
绝缘表面
温升K
满足单个元器件的相关产品标准的要求，或满足元器件制造商的声明，考患到SPD内的温度
受限于：
导体材料的机械强度8
对附近设备可能发生的影响
接触导体的绝缘材料的允许温度限值导体温度对与其连接的设备的影响对于插入式触头，触头材料的自然处理和表面处理15c
JB/T12149—2015
SPD的部件
插头和插座连接的离散分布
术语“内部元器件”指：
常规的开关设备和控制设备；
表1温升限值（续）
温升K
取决于它们构成某部分的相关设备的那些元器件的限制电子部件（如镇流器电桥、印制电路版)；设备的部件（如调压器、出源稳压单元、运算放大器）b在安装条件下使用或测试的SPD可能有连接。此时连接的类型、性质和处置与试验采用的不同，因此会导致端子上有不同的温升。当内部元器件的端子也是外部经过绝缘处理的导体的端子，应采用对应的温升限值的较低值。
手动操作指只有被打开之后才可以触及的SPD的内部，例如不经常操作的拉出式手柄，在这些温升限值上可以允许有25K的提高。
除非另有规定，对于可以触及但是在正常使用下尤需触及的盖子和外壳，在温升限值上允许有10K的提高，d
在设备方面（如电子装置）允许有灵活度，它们的温升限值不同于一般伴随开关设备和控制设备的温升限值。（对于根据IEC61643-11：2011中的8.6.1.1进行的温升试验，温升限值应该由SPD的制造商指定。假设上述的其他判据都已经满足，裸铜汇流排和导体的最大温升不应超过105K。这105K与铜发生退火后的温度有关。
14机械强度
GB2099.1一2008第24章中有关插头和固定式插座、明装式插座、暗装式插座的内容不适用，其他内容均适用。
对带防雷保护的移动式插座，仅需按GB2099.1一2008中的第24章进行试验。进行完机械强度试验之后，防雷功能不得出现影响使用的变化。是否合格，用GB18802.1一2011中7.5的试验确定测量限制电压。仅在I.下进行GB18802.1—2011中7.5.2的试验，仅在Uoe下进行GB18802.1—2011中7.5.4和7.5.5的试验。
对GB18802.1一2011中7.5.3的试验，应采用10次测量峰值的最大值。如果测量限制电压低了或等U，则试样通过试验。然后，试样连接至额定频率和最大持续.T作电压U。的电源，试验变压器至少应具有200mA的短路电流能力，除非制造商提出另外的电流值。施加该电源时：
流过试样电流的阻性分量（在正弦波峰值处测量）不应超过1mA：或待机功耗增加不应超过GB18802.1—2011中7.7.5测量值的20%。15耐热
GB2099.1一2008中第25章做下述修改后适用：在25.1最后增加：
即使带防雷保护的移动式插座的脱离器断开，也认为带防雷保护的移动式插座已通过试验。16爬电距离、电气间隙和通过密封胶的距离GB2099.1一2008中的第27章做下述修改后适用：27.3调整为：
JB/T12149—2015
防雷保护模块内部的电气间隙和爬电距离应符合GB18802.1一2011中7.9.5.2的要求。绝缘材料的耐非正常热、耐燃和耐电痕化17
GB2099.1一2008中的第28章有关插头、固定式电器附件的内容和28.1.2不适用，其他内容做下述修改后适用：
GB2099.1一2008中28.1.1的第1个破折号下面增加下述内容：对用以将带防雷保护的移动式插座的载流部件和接地电路的部件以及保护电路的部件保持在正常位置所必需的绝缘材料部件，试验应在850℃的温度下进行：GB2099.1一2008中28.1.1第2个破折号的内容不适用。18
防雷部分的性能要求和测试方法18.1电路设计类型
带防雷保护的移动式插座宜采用复合型或限床型设计类型。属于哪一种电路设计类型，通过目测方法观察。试验纳入GB18802.1一2011中的表2试验系列1。18.2最大持续工作电压U
在（70土3）℃的试验环境下，施加规定的最大持续工作电压U。持续48h，带防雷保护的移动式插座应满足下列要求：
a）在试验过程中，带防雷保护的移动式插座应能稳定地正常工作，无可见可闻的损坏；b）试验前后的限制电压应小于Up；c）在试验过程中，带防雷保护的移动式插座的脱离器不应动作。是否符合要求，通过下述试验进行验证试验纳入GB18802.1一2011中的表2试验系列1。首先，应用GB18802.1一2011中7.5的试验确定限制电床，为避免试样的过载，7.5.2的试验仅在I.下进行，7.5.4和7.5.5的试验仅在Uoe下进行。将上述带防雷保护的移动式插座放置在温度试验箱中，对其施加最大持续工作电压U。，同时将试验箱内的温度上升至（70土3）℃，持续时间48h。试验完成后，将试品冷却到环境温度，再重复进行限值电床试验试验结果应满足a)、b）和c）的要求。注：允许采用“温度每增高5℃，试验时间减至60%”的加速试验方法，但最高温度不得超过115℃。18.3电压保护水平Up
带防雷保护的移动式插座的电压保护水平U应符合制造商所规定的数值，并应小于或等于1.5kV。是否符合要求，按GB18802.1一2011中7.5的试验确定电压保护水平。JB/T12149—2015
18.4I类标称放电电流试验
当制造商声明带防雷保护的移动式插座满足ⅡI类试验要求时，标称放电电流1.不得低于3kA，最大放电电流Imax不得低于6kA。
是否合格，按GB18802.1一2011中7.6.5的试验进行检查。18.5Ⅲ类复合波试验
当制造商声明带防雷保护的移动式插座满足IⅢ类试验要求时，开路电压Uo不得低于6kV。是否合格，按GB18802.1一2011中7.6.7的试验进行检查。18.6动作负载试验
在施加最大持续工作电压U。时，带防雷保护的移动式插座应能承受规定的放电电流且其特性没有不可接受的变化。
是否合格，按GB18802.1一2011中7.6的试验进行检查。对于热插拔防雷保护模块，试验之后，触点接触面无烧蚀、粘连或其他损坏现象。18.7脱离器
带防雷保护的移动式插座应带脱离器（可以是内部或外部的，或两者都有），它们的动作应有指示。注：与带防雷保护的移动式插座无关的安装要求，可能要求有附加的和/或较低额定值的过电流保护装置，带防雷保护的移动式插座的脱离器与防雷保护模块一起进行GB18802.1一2011中7.7和7.8.3的试验，除了在7.7.1中规定的动作负载试验过程中不进行试验的RCD以外是否合格，按GB18802.1一2011中7.7和7.8.3的试验进行检查。18.8热稳定
带防雷保护的移动式插座应防护由于劣化或过载造成的过热。该试验适用于移动式限压型防雷插座和移动式复合型防雷插座，不适用于移动式开关型防雷插座。是否合格，按GB18802.1一2011中7.7.2.2的试验进行检查。18.9短路耐受能力
过载（短路）的带防雷保护的移动式插座应能承受在运行中可能发生的电源短路电流。是否合格，按GB18802.1一2011中7.7.3的试验进行检查。18.10防雷状态指示器
带防雷保护的移动式插座应具有防雷状态指示部分，指示部分应能正确地表示正常和失效两种状态，指示方式可以是发光的、声音的或其他有效方式，使带防雷保护的移动式插座分别处于正常和失效状态，防雷状态指示部分均能正确表示两种状态。目测带防雷保护的移动式插座是否具备防雷状态指示器。试验纳入GB18802.1一2011中的表2试验系列10。18.11残流Ipe
施加最大持续工作电压U，并且不带负载的条件下，测量Ipe，测得带防雷保护的移动式插座的残流应小于或等于制造商的声明值，并且不大于0.5mA。按GB18802.1一2011中的7.7.5进行试验。
