【其他行业标准】 通用小型汽油机用化油器 第2部分：产品名称和型号编制规则

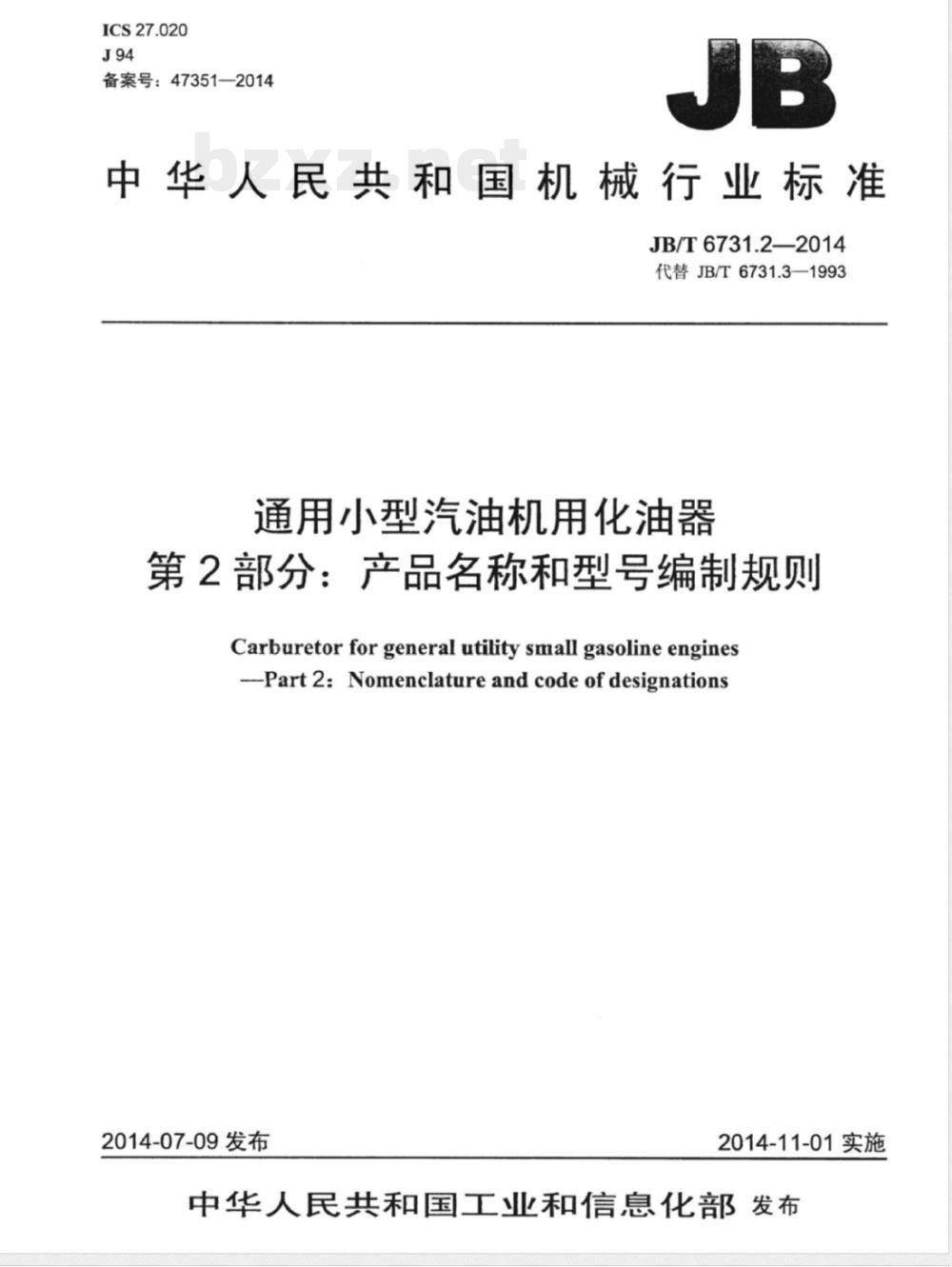

ICS27.020
备案号：47351—2014
中华人民共和国机械行业标准
JB/T6731.2—2014
代替JB/T6731.3—1993
通用小型汽油机用化油器
第2部分：产品名称和型号编制规则Carburetor for general utility small gasoline engines-Part2:Nomenclatureandcodeofdesignations2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布中华人民共和
机械行业标准
通用小型汽油机用化油器
第2部分：产品名称和型号编制规则JB/T6731.2—2014
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm0.5印张·15千字
2014年12月第1版第1次印刷
定价：12.00元
书号：1511112394
网址：http：//www.cmpbook.com（010）88379778
编辑部电话：
（010）88379693
直销中心电话：
封面无防伪标均为盗版
版权专有
侵权必究

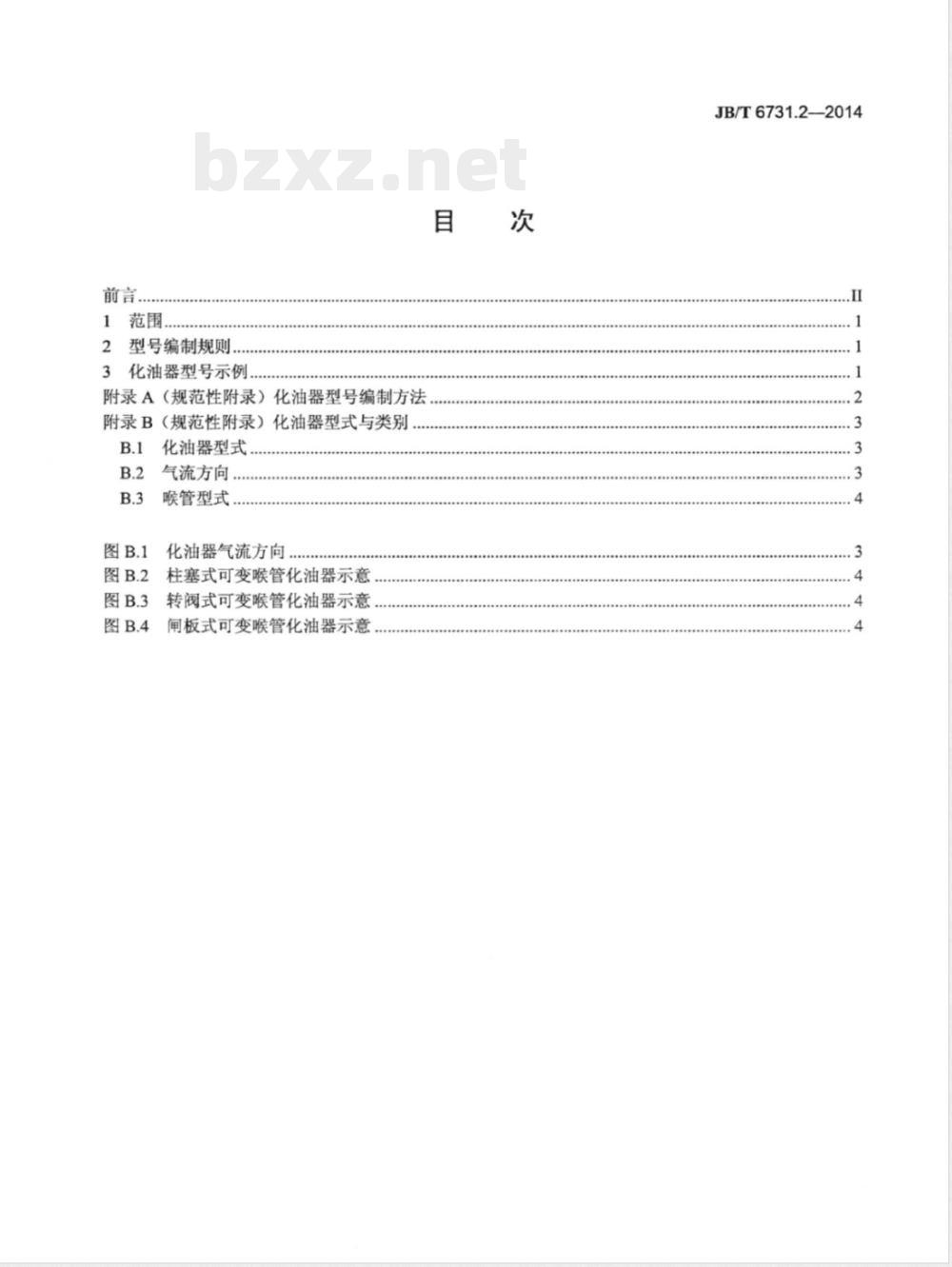

型号编制规则
化油器型号示例.
附录A（规范性附录）化油器型号编制方法附录B（规范性附录）化油器型式与类别B.1
化油器型式
气流方向.
喉管型式，
化油器气流方向
柱塞式可变喉管化油器示意
转阀式可变喉管化油器示意
闸板式可变喉管化油器示意
JB/T6731.2—2014
JB/T6731.2—2014

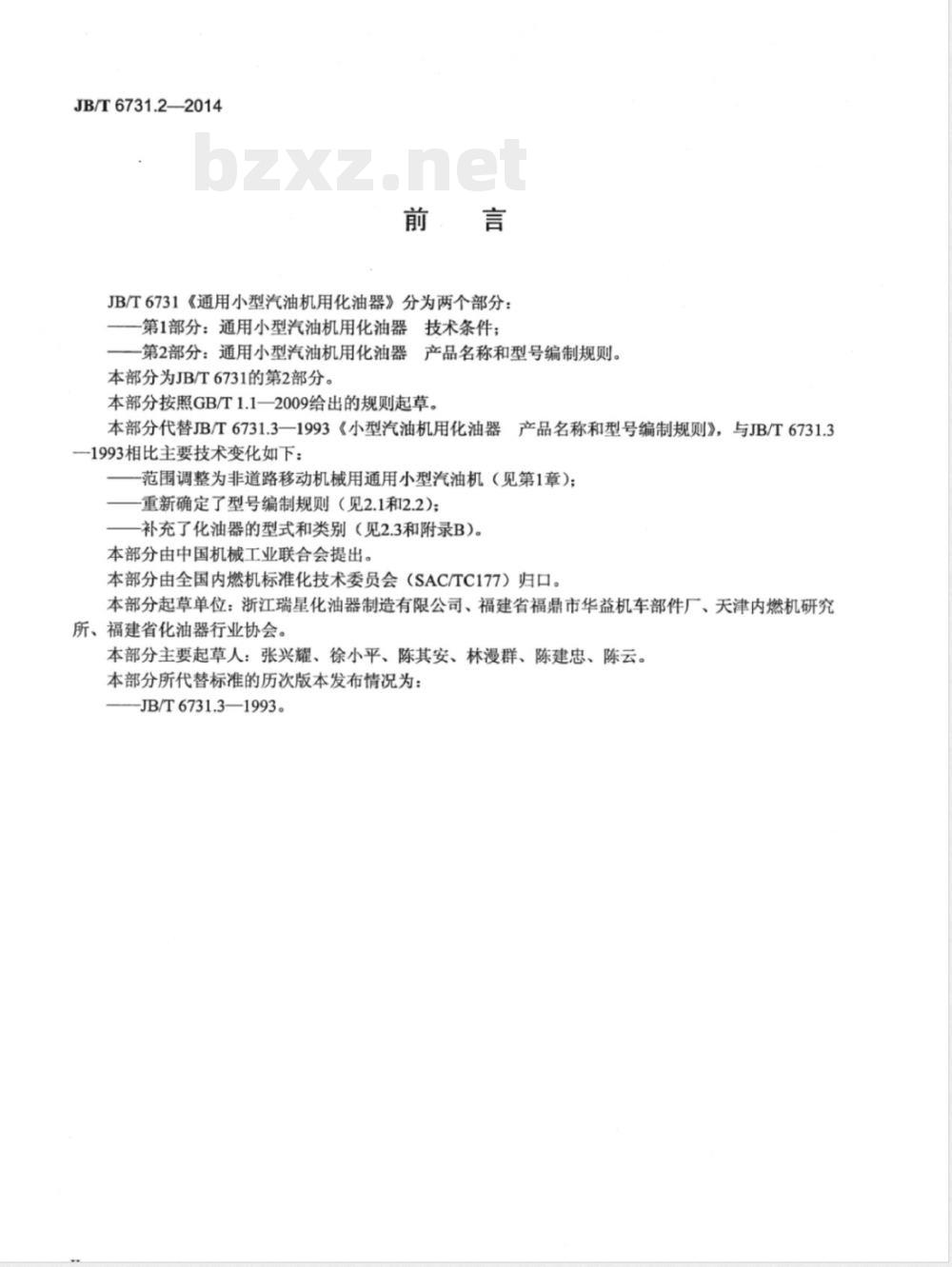

JB/T6731《通用小型汽油机用化油器》分为两个部分：一第1部分：通用小型汽油机用化油器技术条件；一第2部分：通用小型汽油机用化油器产品名称和型号编制规则。本部分为JB/T6731的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替JB/T6731.3一1993《小型汽油机用化油器产品名称和型号编制规则》，与JB/T6731.3一1993相比主要技术变化如下：-范围调整为非道路移动机械用通用小型汽油机（见第1章）；重新确定了型号编制规则（见2.1和2.2)；一补充了化油器的型式和类别（见2.3和附录B）。本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：浙江瑞星化油器制造有限公司、福建省福鼎市华益机车部件厂、天津内燃机研究所、福建省化油器行业协会。
本部分主要起草人：张兴耀、徐小平、陈其安、林漫群、陈建忠、陈云。本部分所代替标准的历次版本发布情况为：JB/T6731.3—1993。

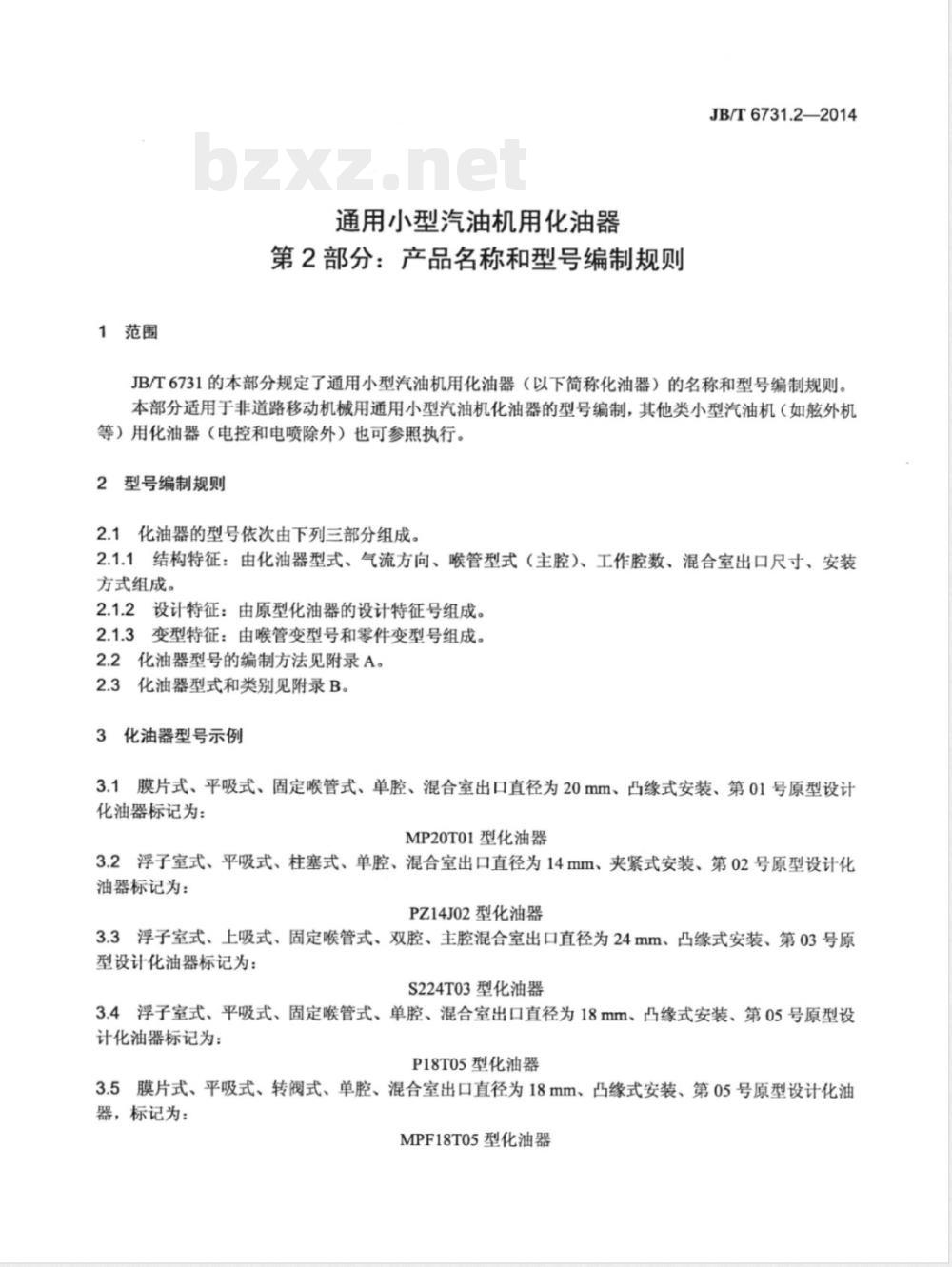

1范围
通用小型汽油机用化油器
第2部分：产品名称和型号编制规则JB/T6731.2—2014
JB/T6731的本部分规定了通用小型汽油机用化油器（以下简称化油器）的名称和型号编制规则。本部分适用于非道路移动机械用通用小型汽油机化油器的型号编制，其他类小型汽油机（如航外机等）用化油器（电控和电喷除外）也可参照执行。2型号编制规则
2.1化油器的型号依次由下列三部分组成。2.1.1结构特征：由化油器型式、气流方向、喉管型式（主腔）、工作腔数、混合室出口尺寸、安装方式组成。
2.1.2设计特征：由原型化油器的设计特征号组成。2.1.3变型特征：由喉管变型号和零件变型号组成。2.2化油器型号的编制方法见附录A。化油器型式和类别见附录B。
化油器型号示例
3.1膜片式、平吸式、固定喉管式、单腔、混合室出口直径为20mm、凸缘式安装、第01号原型设计化油器标记为：
MP20T01型化油器
3.2浮子室式、平吸式、柱塞式、单腔、混合室出口直径为14mm、夹紧式安装、第02号原型设计化油器标记为：
PZ14J02型化油器
3.3浮子室式、上吸式、固定喉管式、双腔、主腔混合室出口直径为24mm、凸缘式安装、第03号原型设计化油器标记为：
S224T03型化油器
3.4浮子室式、平吸式、固定喉管式、单腔、混合室出口直径为18mm、凸缘式安装、第05号原型设计化油器标记为：
P18T05型化油器
膜片式、平吸式、转阀式、单腔、混合室出口直径为18mm、凸缘式安装、第05号原型设计化油3.5用
器，标记为：
MPF18T05型化油器
JB/T6731.2—2014
结构特征
附录A
（规范性附录）
化油器型号编制方法
零件变型号：编号方法由企业自行决定喉管变型号：编号方法由企业自行决定设计特征号：用01，02，03，表示（按公司内原型产品设计顺序编号）安装方式：J—夹紧式，T-
凸缘式
混合室出口尺寸（mm）（四舍五入，取整数）：直径（圆形），长轴尺寸（椭圆或异形）工作腔数：无符号
层扫气
喉管型式：Z-
板式，无符号
气流方向：S-
下吸式
单腔，2
柱塞式，F
固定喉管式
上吸式，P
化油器型式：M-
双腔，3-
转阀式，B-
平吸式，无符号
膜片式，无符号
一浮子式
化油器型式
膜片式
附录B
（规范性附录）
化油器型式与类别
由计量膜片调节和控制燃油供给的化油器。B.1.2
浮子式
由浮子来调节和控制燃油供给的化油器。B.2
气流方向
按气流方向化油器可分为上吸式、下吸式和平吸式，如图B.1所示。a)上吸式
c)平吸式此内容来自标准下载网
化油器气流方向
b)下吸式
JB/T6731.2—2014
JB/T6731.2—2014
喉管型式
可变喉管化油器
柱塞式
利用柱塞上下移动改变喉管处空气流通截面积，如图B.2所示。柱塞式可变喉管化油器示意
B.3.1.2转阀式
以转阀转动控制喉口的空气流通截面积，如图B.3所示。图B.3转阀式可变喉管化油器示意B.3.1.3闸板式
以闸板装置的上下滑动改变喉管处空气流通截面积，如图B.4所示。图B.4
B.3.2固定喉管式化油器
闸板式可变喉管化油器示意
喉管布置在节气门的前方，其尺寸预先确定，参见平吸式化油器结构示意图。版权专有侵权必究
