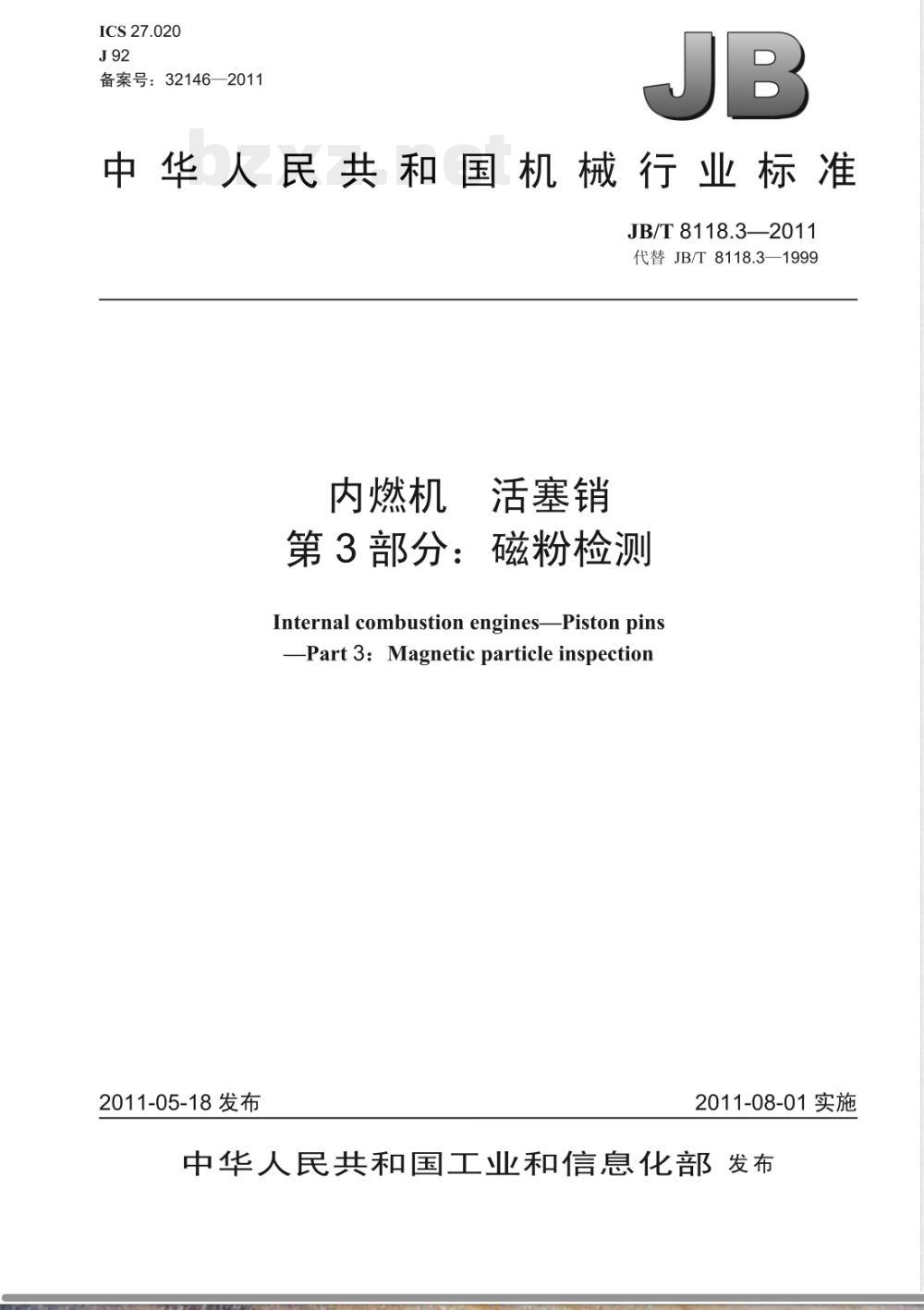

ICS 27.020
备案号：32146—2011
中华人民共和国机械行业标准
JB/T8118.3—2011
代替JB/T8118.3—1999
内燃机活塞销
第3部分：磁粉检测
Internal combustion engines—Piston pins-Part 3: Magnetic particle inspection2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言，

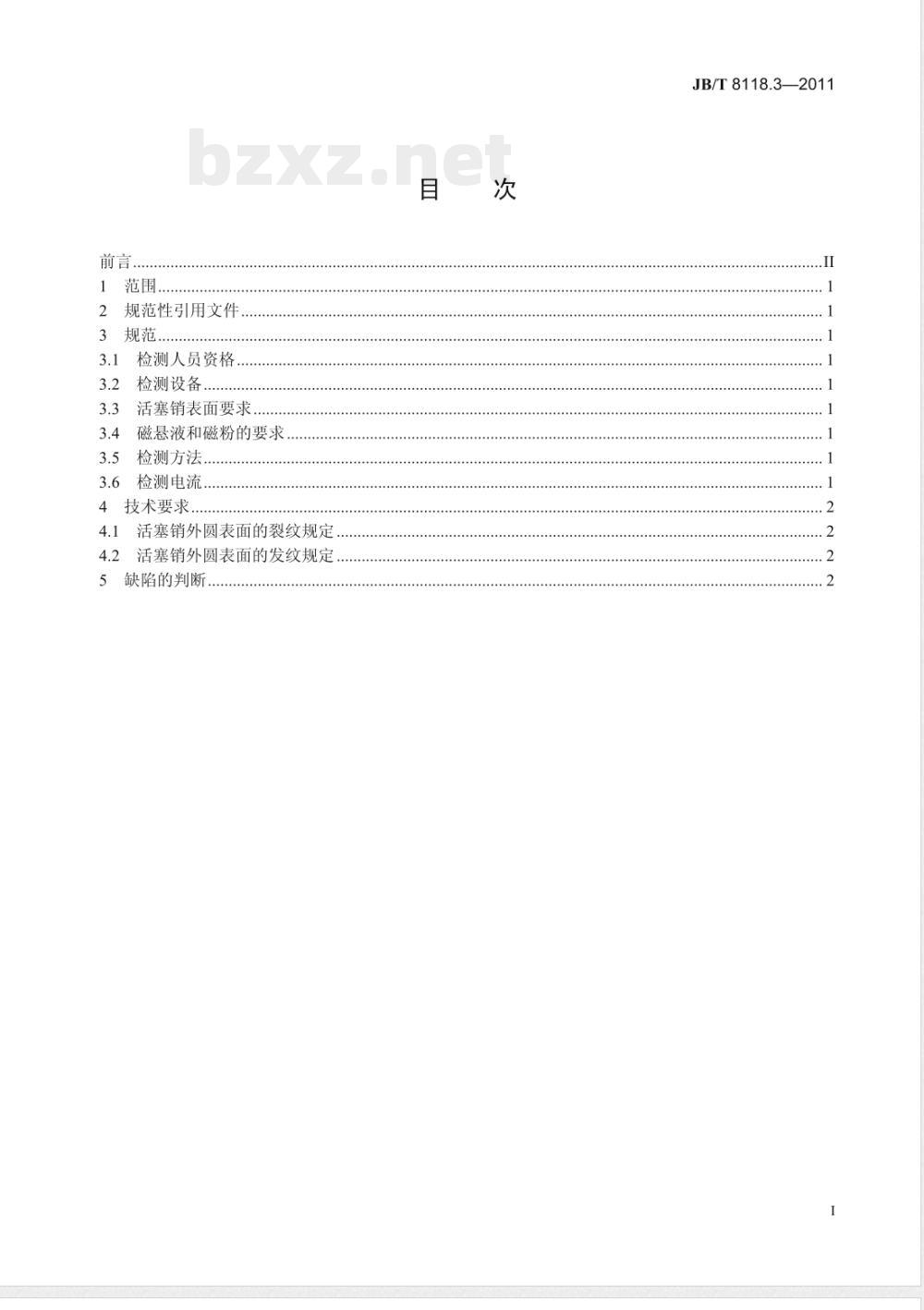

范围.…
规范性引用文件
3.1检测人员资格.
3.2检测设备..
3.3活塞销表面要求.
3.4磁悬液和磁粉的要求
3.5检测方法.
3.6检测电流...
4技术要求.
4.1活塞销外圆表面的裂纹规定
4.2活塞销外圆表面的发纹规定
缺陷的判断
+++++++++--.
+......++++++++.
JB/T8118.3—2011
...++++++++++
......
JB/T 8118.3—2011

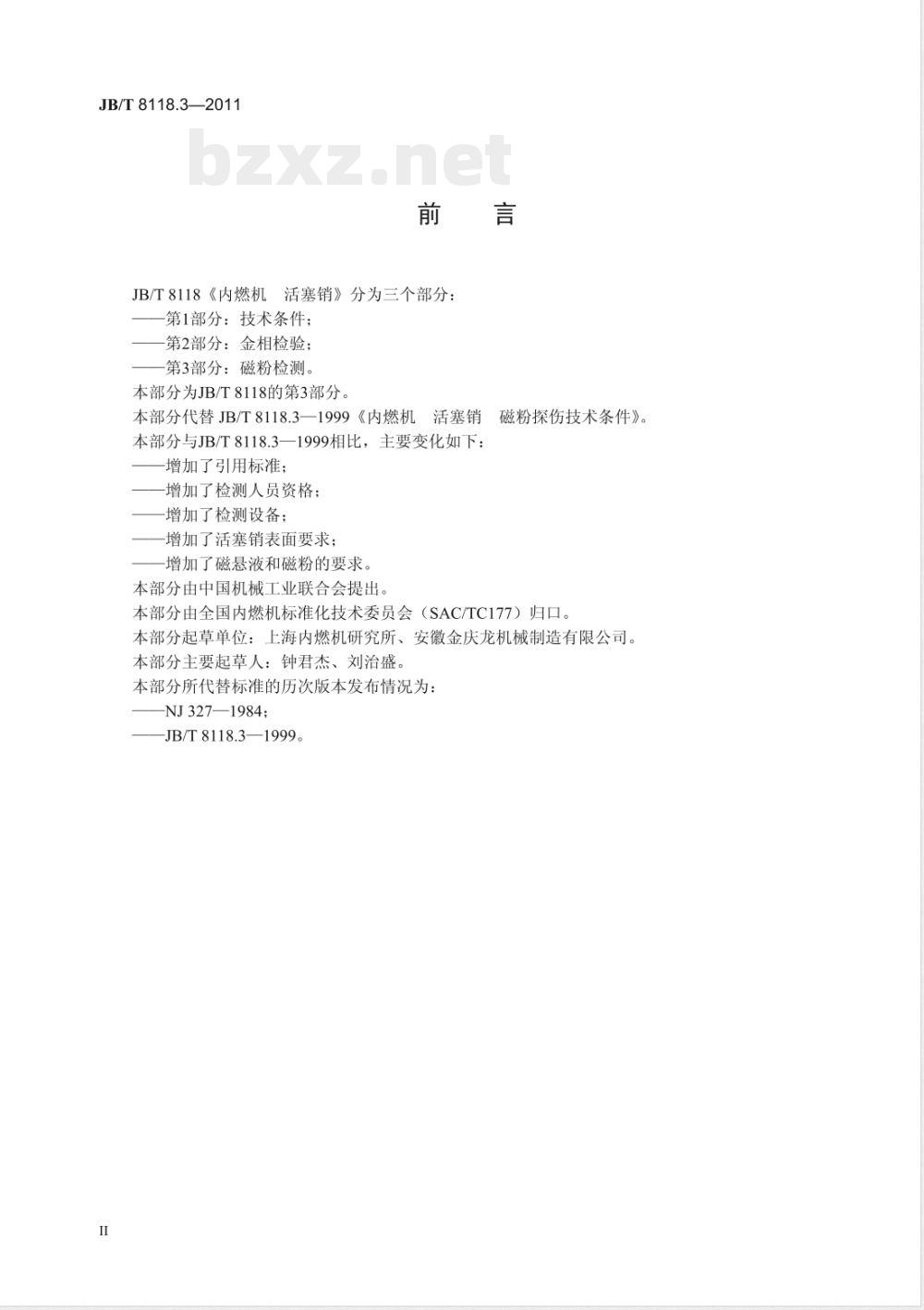

JB/T8118《内燃机活塞销》分为三个部分：第1部分：技术条件；
第2部分：金相检验；
第3部分：磁粉检测。
本部分为JB/T8118的第3部分
本部分代替JB/T8118.3一1999《内燃机活塞销磁粉探伤技术条件》。wwW.bzxz.Net
本部分与JB/T8118.3一1999相比，主要变化如下：增加了引用标准；
增加了检测人员资格；
增加了检测设备；
增加了活塞销表面要求；
增加了磁悬液和磁粉的要求
本部分由中国机械工业联合会提出本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：上海内燃机研究所、安徽金庆龙机械制造有限公司。本部分主要起草人：钟君杰、刘治盛。本部分所代替标准的历次版本发布情况为：-NJ327—1984;
-JB/T8118.3—1999。

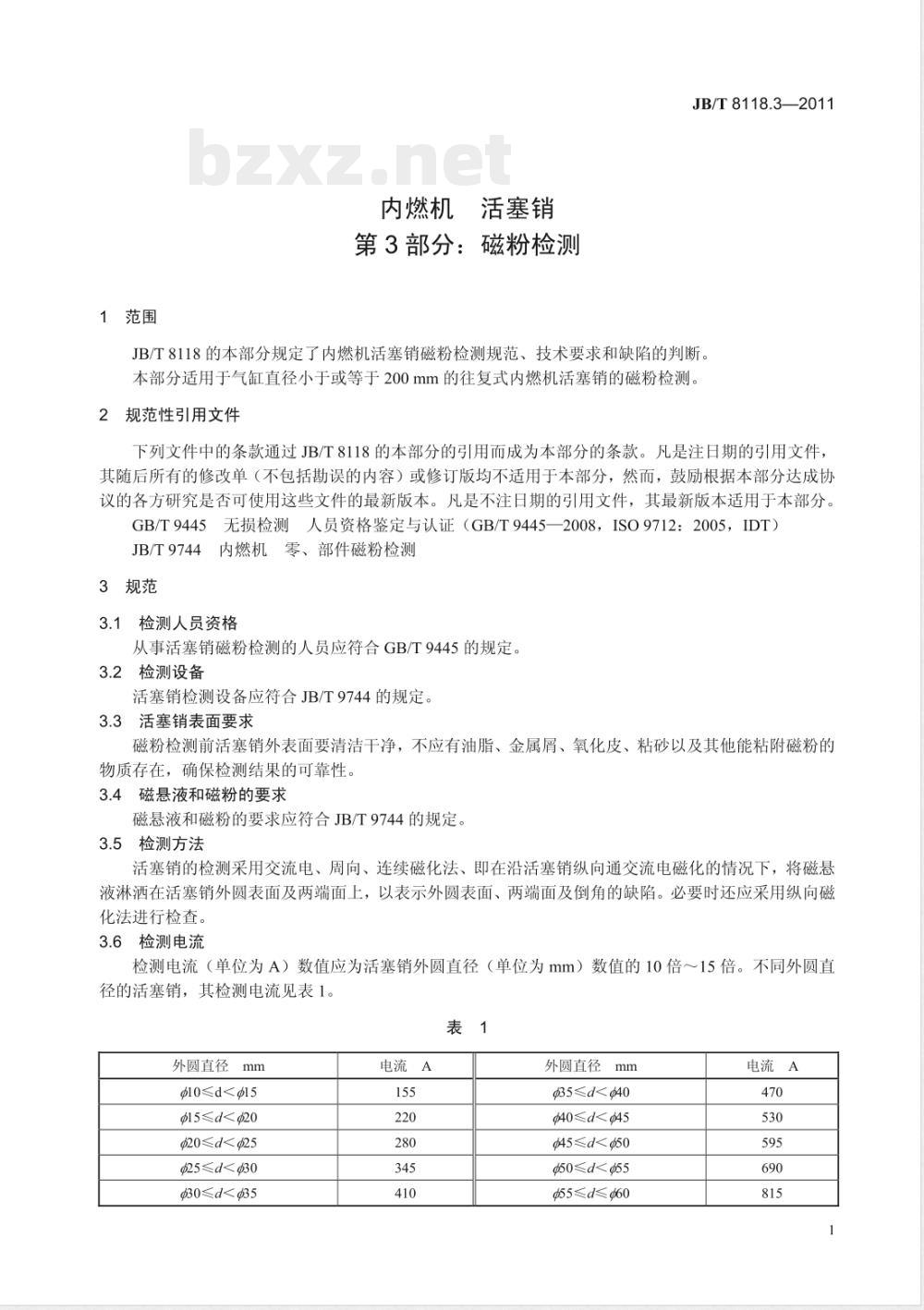

1范围
内燃机
，活塞销
第3部分：磁粉检测
JB/T8118.3—2011
JB/T8118的本部分规定了内燃机活塞销磁粉检测规范、技术要求和缺陷的判断。本部分适用于气缸直径小于或等于200mm的往复式内燃机活塞销的磁粉检测。2规范性引用文件
下列文件中的条款通过JBT8118的本部分的引用而成为本部分的条款。凡是注日期的弓引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T9445无损检测人员资格鉴定与认证（GB/T9445—2008，ISO9712：2005，IDT）JB/T9744内燃机零、部件磁粉检测3规范
3.1检测人员资格
从事活塞销磁粉检测的人员应符合GB/T9445的规定。3.2检测设备
活塞销检测设备应符合JB/T9744的规定。3.3活塞销表面要求
磁粉检测前活塞销外表面要清洁干净，不应有油脂、金属屑、氧化皮、粘砂以及其他能粘附磁粉的物质存在，确保检测结果的可靠性。3.4磁悬液和磁粉的要求
磁悬液和磁粉的要求应符合JB/T9744的规定。3.5检测方法
活塞销的检测采用交流电、周向、连续磁化法、即在沿活塞销纵向通交流电磁化的情况下，将磁悬液淋洒在活塞销外圆表面及两端面上，以表示外圆表面、两端面及倒角的缺陷。必要时还应采用纵向磁化法进行检查。
3.6检测电流
检测电流（单位为A）数值应为活塞销外圆直径（单位为mm）数值的10倍～15倍。不同外圆直径的活塞销，其检测电流见表1。表1
外圆直径
15≤d<20
p20≤d<@25
25≤d<30
p30≤d<35
电流A
外圆直径
g35≤dg40≤dμ45≤d<50
50≤d55
55≤60
电流A
JB/T8118.3—2011

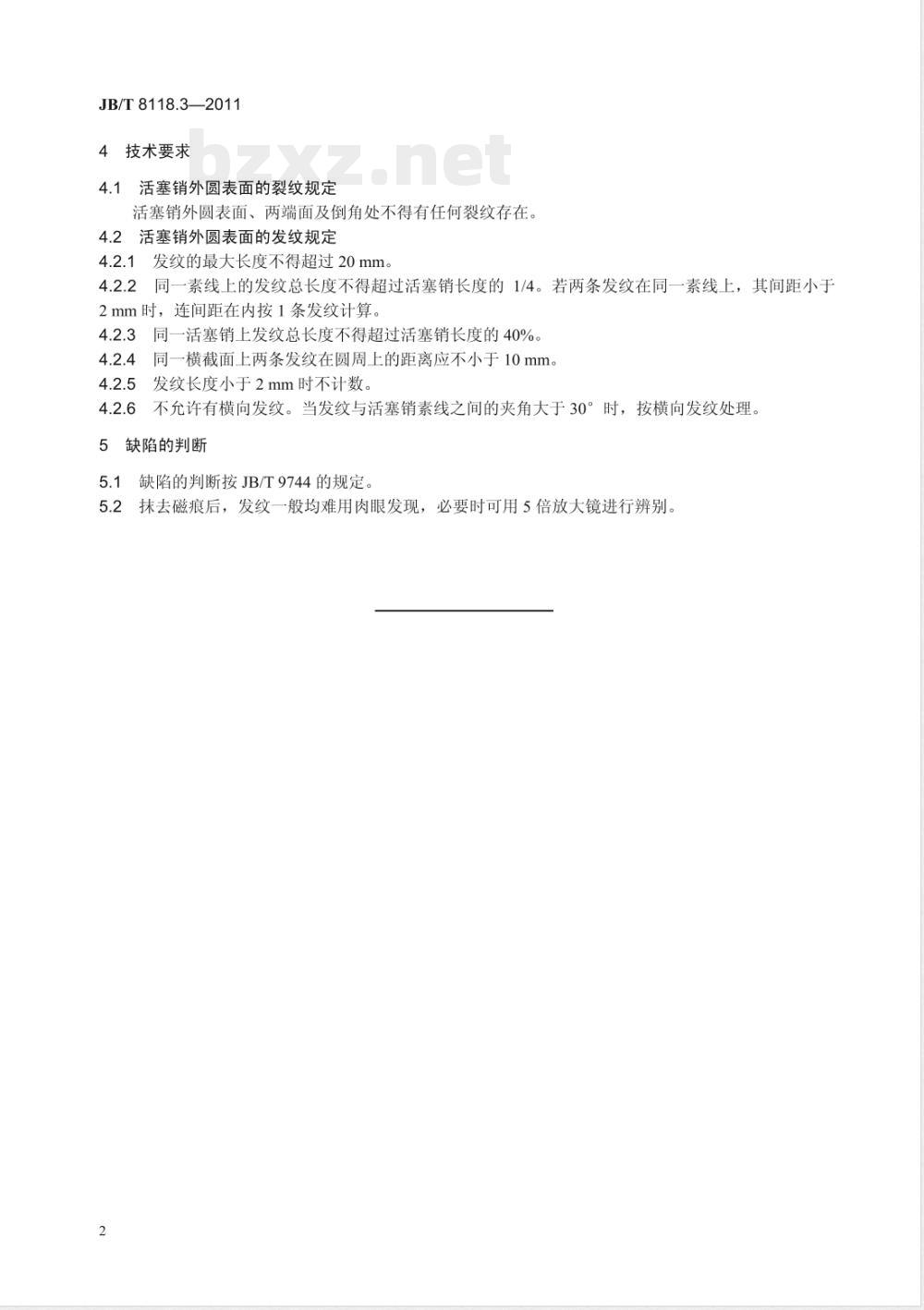

技术要求
4.1活塞销外圆表面的裂纹规定
活塞销外圆表面、两端面及倒角处不得有任何裂纹存在。4.2活塞销外圆表面的发纹规定
4.2.1发纹的最大长度不得超过20mm。4.2.2
2同一素线上的发纹总长度不得超过活塞销长度的1/4。若两条发纹在同一素线上，其间距小于2mm时，连间距在内按1条发纹计算。4.2.3
3同一活塞销上发纹总长度不得超过活塞销长度的40%。4同一横截面上两条发纹在圆周上的距离应不小于10mm。4.2.4
发纹长度小于2mm时不计数。
：不允许有横向发纹。当发纹与活塞销素线之间的夹角大于30°时，按横向发纹处理。5
缺陷的判断
缺陷的判断按JB/T9744的规定。5.1
5.2抹去磁痕后，发纹一般均难用肉眼发现，必要时可用5倍放大镜进行辨别。2
