【其他行业标准】 人工影响天气作业用37mm高炮安全操作规范

ICS07.060
备案号：39809—2013
中华人民共和国气象行业标准
Qx/T 165—2012
人工影响天气作业用37mm高炮
安全操作规范
specifications for safety operation of 37 mm anti-aircraft gunusedforweathermodificationactivities2012-11-29发布
中国气象局
國发布
2013-03-01实施

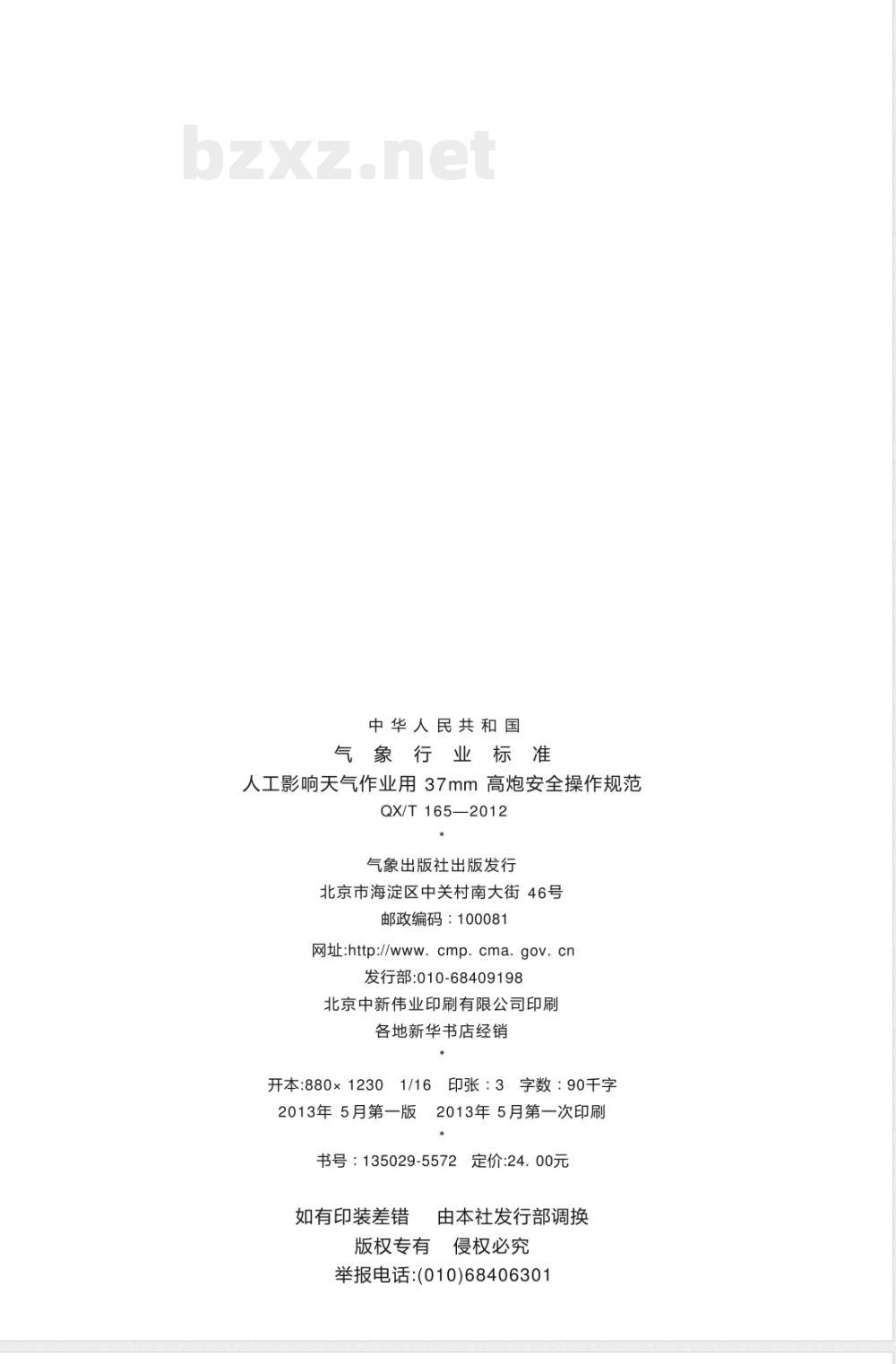

中华人民共和国
气象行业标准
人工影响天气作业用37mm高炮安全操作规范QX/T 165—2012
气象出版社出版发行
北京市海淀区中关村南大街46号邮政编码：100081
网址:http://www.cmp.cma.gov.cn发行部：010-68409198
北京中新伟业印刷有限公司印刷各地新华书店经销
开本：880×1230
6印张：3字数：90千字
2013年5月第一版
2013年5月第一次印刷
书号：135029-5572
2定价：24.00元
如有印装差错
版权专有
由本社发行部调换
侵权必究
举报电话：(010)68406301

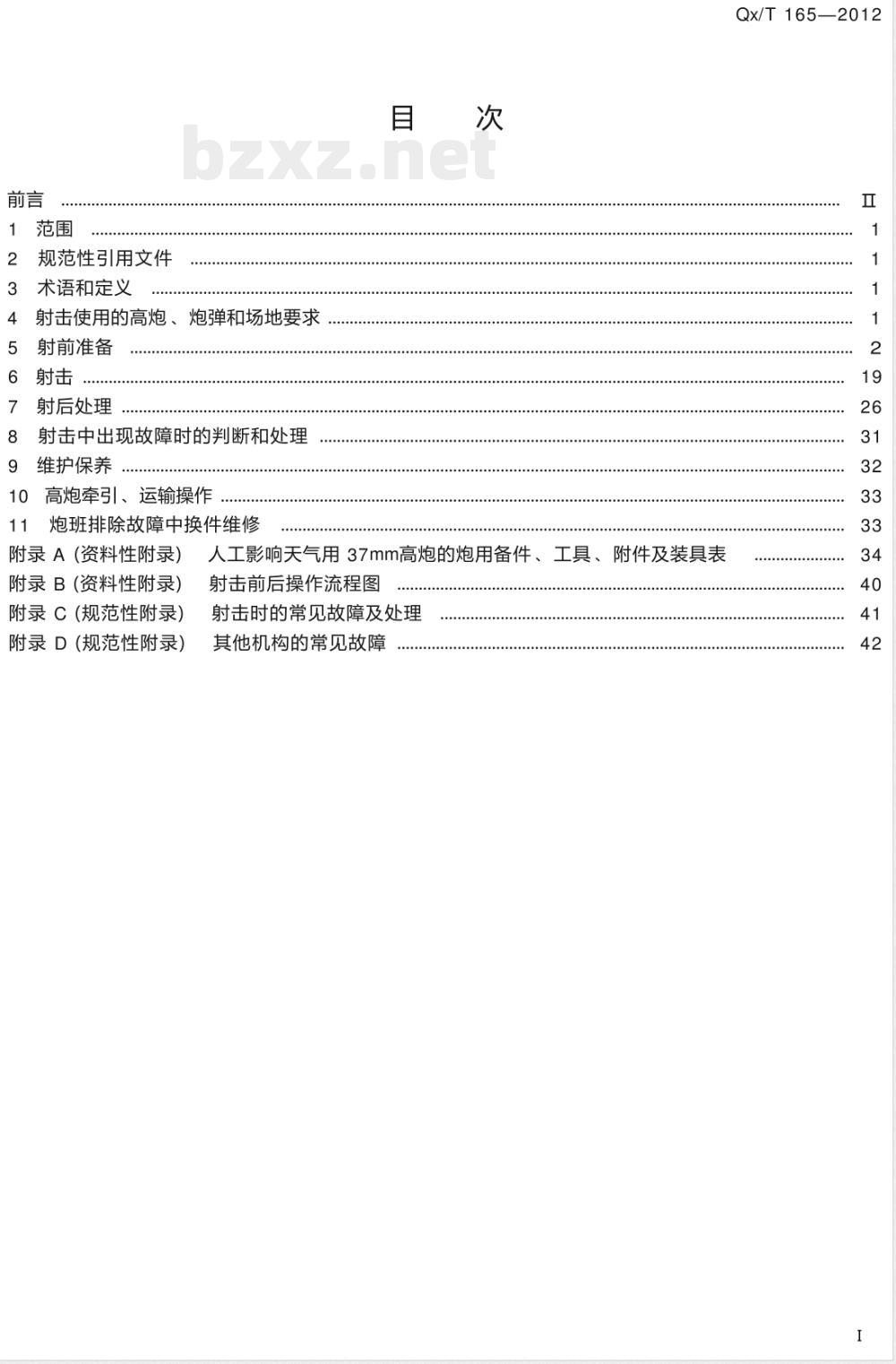

规范性引用文件
术语和定义
射击使用的高炮、炮弹和场地要求射前准备
射后处理
射击中出现故障时的判断和处理维护保养
高炮牵引、运输操作
炮班排除故障中换件维修
附录 A (资料性附录)
附录B (资料性附录)
附录 C(规范性附录）
附录D（规范性附录）
人工影响天气用37mm高炮的炮用备件、工具、附件及装具表射击前后操作流程图
射击时的常见故障及处理
其他机构的常见故障
Qx/T165—2012
Qx/T 165—2012

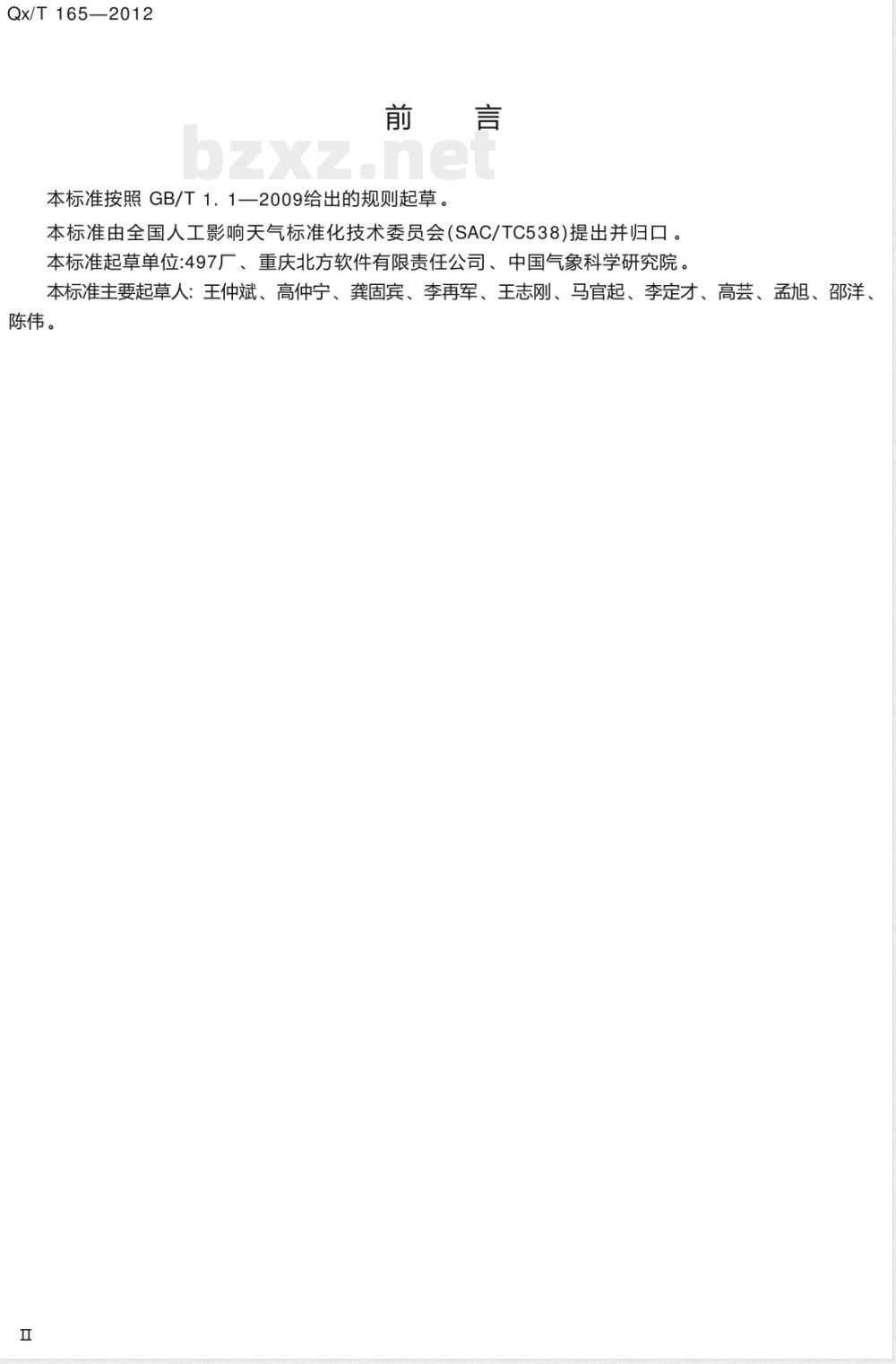

本标准按照GB/T1．1一2009给出的规则起草。本标准由全国人工影响天气标准化技术委员会（SAC/TC538)提出并归口。本标准起草单位：497厂、重庆北方软件有限责任公司、中国气象科学研究院本标准主要起草人：王仲斌、高仲宁、龚固宾、李再军、王志刚、马官起、李定才、高芸、孟旭、邵洋、陈伟。
Qx/T165—2012

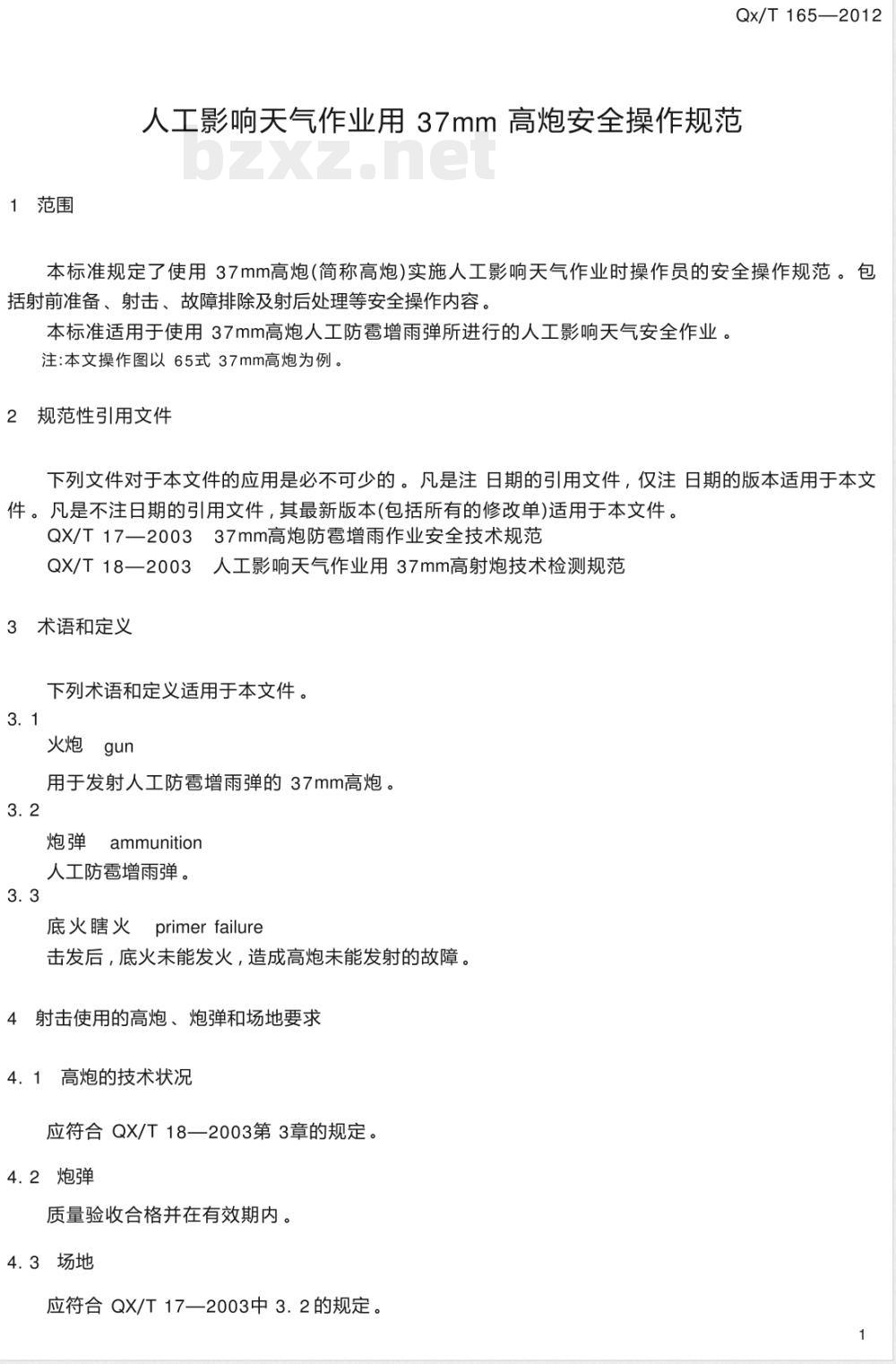

人工影响天气作业用37mm高炮安全操作规范本标准规定了使用37mm高炮（简称高炮）实施人工影响天气作业时操作员的安全操作规范。包括射前准备、射击、故障排除及射后处理等安全操作内容。本标准适用于使用37mm高炮人工防增雨弹所进行的人工影响天气安全作业。注：本文操作图以65式37mm高炮为例。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。QX/T17一200337mm高炮防電增雨作业安全技术规范QX/T18一2003人工影响天气作业用37mm高射炮技术检测规范3术语和定义
下列术语和定义适用于本文件。3.1
火炮gun
用于发射人工防霉增雨弹的37mm高炮。3.2
炮弹 ammunition
人工防增雨弹。
底火瞎火primer failure
击发后，底火未能发火，造成高炮未能发射的故障。4射击使用的高炮、炮弹和场地要求4．1高炮的技术状况
应符合QX/T18一2003第3章的规定。4.2炮弹
质量验收合格并在有效期内。
4.3场地
应符合QX/T17—2003中3.2的规定。Qx/T 165—2012
射前准备
高炮准备
高炮的放列及其警示
5. 1. 1. 1
高炮的放列之一
解开炮衣绳和身管衣绳，开炮衣（见图1）图1
解开炮衣绳和身管衣绳
5. 1. 1.2
高炮的放列之二
扳开手柄，解脱炮身托架驻栓，按射角分划打高炮身约35（见图2～图4）。图2扳开手柄
图3解脱炮身托架驻栓
图4打高炮身约35°
向外放下炮身托架并将其卡环放入后车轴的连接座内，使炮身托架与后车轴连接好（见图5图7)。
图5向外放下炮身托架
高炮的放列之三
图6将卡环放入后车轴的连接座
图7炮身托架与后车轴连接好
取下炮脚护套，扳开炮脚固定器手柄,打开左、右炮脚直到被卡板固定见图8～图9）。2
图8扳开手柄打开右炮脚
5．1．1.4高炮的放列之四
图9扳开手柄打开左炮脚
逆时针转动四个杠起螺杆，使履板收到最上方(见图10）。图10转动杠起螺杆，使履板收到最上方5.1.1.5高炮的放列之五
Qx/T165—2012
将行军指标扳到战斗位置，再将牵引杆下面的支杆解脱，转到后面，并与前车轴的连接轴下端连接到位并卡好(见图11~图13）。
行军留标
牵引杆
图11行军指标在行军位置
5．1．1.6高炮的放列之六
图12将行军指标扳到战斗位置
图13将支杆与连接轴连接到位
前后各1名炮手用力压住牵引杆和炮身托架，听从统一指挥，上下晃动牵引杆和炮身托架，另2名炮手分别将前后车体制动开关的手柄从“关”转到“开”的位置并卡好到位(见图14~图17）。制动开关手
图14转前制动开关手柄
图15转到“开”并卡好
Qx/T 165—2012
制动开关手机
图16转后制动开关手柄
高炮的放列之七
5. 1. 1.7
图17转到“开”并卡好
固定方向机手轮防止高炮转动伤人，在炮长统一指挥下4个炮手同时向上、向内扳动牵引杆和炮身托架进行落炮（见图18~图20）。图18同时扳动牵引杆和炮身托架3高炮的放列之八
图19进行落炮
图20直到落到位为止
用力压住牵引杆和炮身托架，再将制动开关手柄从“开”转到“关”的位置直到卡样到位并卡好为止（见图21～图24）。一手托住牵引环，另一只手解脱支杆与连接轴的连接及解脱炮身托架与后车轴的连接。
图21转动前制动开关
图23转动后制动开关
5．1．1.9高炮的放列之九
由“开”转到“关”并卡好
由“开”转到“关”并卡好
将炮衣折叠在炮衣支架上，抬下炮衣支架和炮衣。取下身管衣和各处护套，并将各种护具收好（见4
图25)。
5.1.1.10高炮的放列之十
爱用护套
图25抬下瞄具护架和炮衣
Qx/T165—2012
松开锁紧螺钉，转动四个杠起螺杆的手柄，使四个车轮离地，将炮车概略调整水平，然后拧紧锁紧螺钉(见图26）。bZxz.net
图26转动杠起螺杆手柄使四个车轮离地5.1.1.11
高炮的放列之十一
取下四个驻锄，插入左右炮脚和前后车体的驻锄支座中，并用大锤将其打入土内，硬质炮位可以不打驻锄。
5．1．1．12高炮的放列之十二
打开托弹盘，拧紧蝶形螺母,将其固定在托弹位置（见图27~图28）。毛曼
图27托弹盘在折叠状态
5．1．1．13高炮的放列之十三
从炮床上取下洗把杆。
5.1.1.14警示
5．1．1．14．1落炮前应将行军指标转向后。托弹毒
图28托弹盘打开后的状态
Qx/T165—2012
5.1.1.14.2落炮前应将牵引杆的支杆与前车轴连接好5．1．1．14.3落炮前应将炮身托架的卡环与后车轴连接好。5.1.1.14.4落炮前应用杠起螺杆将履板向上收到位，5.1．1．14.5落炮时应将方向机手轮固定。5.1．1．14.6落炮时所有操作人员的头、肩不应正对牵引杆和炮身托架,以防意外伤人。5.1.1.14.7落炮时防止履板压脚5.1．1．14.8落炮后制动开关手柄应关到位并卡好。5．1．1．14.9当炮手缺员时严禁落炮、5.1.2擦拭炮膛及警示
5.1.2.1概述
先从炮上分解下炮H、压弹机、输弹机，然后再擦炮膛。所需工具及材料：洗把杆、炮刷头、通头、擦拭布(干净白棉布)及煤油。使用的工具和附件参见附录 A。5.1.2.2擦拭炮膛之—
将通头装在洗把杆上，在通头上缠擦拭布，从炮口插入炮膛，反复推拉擦去旧油，直至布上没有油迹、沙粒和尘土为止，如旧油太厚，可先用煤油清洗(见图29～图30）。图29在通头上缠擦布
5.1.2.3擦拭炮膛之二
图30反复推拉擦拭炮膛
用洗把杆的通头上缠上擦拭布，从后方擦净药室内的旧油（见图31）。搓把杆
图31从后方擦拭药室
5.1.2.4警示
射击前炮膛内和药室内不应涂任何油。否则可能引起胀膛，损坏身管。6
5.1.3擦拭炮门及警示
5.1.3.1所需工具及材料
丁字起子、12时大起子、击针样扳、17×19双头扳手、煤油、棉布、防护油、黑铅油。所用工具和附件等参见附录A。
5.1.3.2分解炮门
5.1.3.2.1分解炮门之一
打高炮身约60°取下摇架下盖（见图32～图33）。图32打高炮身约60°
5．1.3.2.2分解炮门之
图33取下摇架下盖
Qx/T 165—2012
将开门盖上的手柄转90。，用12时大起子撬开门盖的后端，取下开门盖（见图34~图36）。开日高
图34将开门盖手柄转90
5．1.3.2.3分解炮门之三
图35用大起子撬开门盖的后端
图36取下开门盖
一手托住左右抽筒子，一手捏住抽筒子夹锁并向外抽出抽筒子轴,同时取下左右抽筒子(见图37~图38)。
图37捏住抽筒子夹锁并向外抽
图38抽出抽筒子轴，同时取下左右抽筒子7
