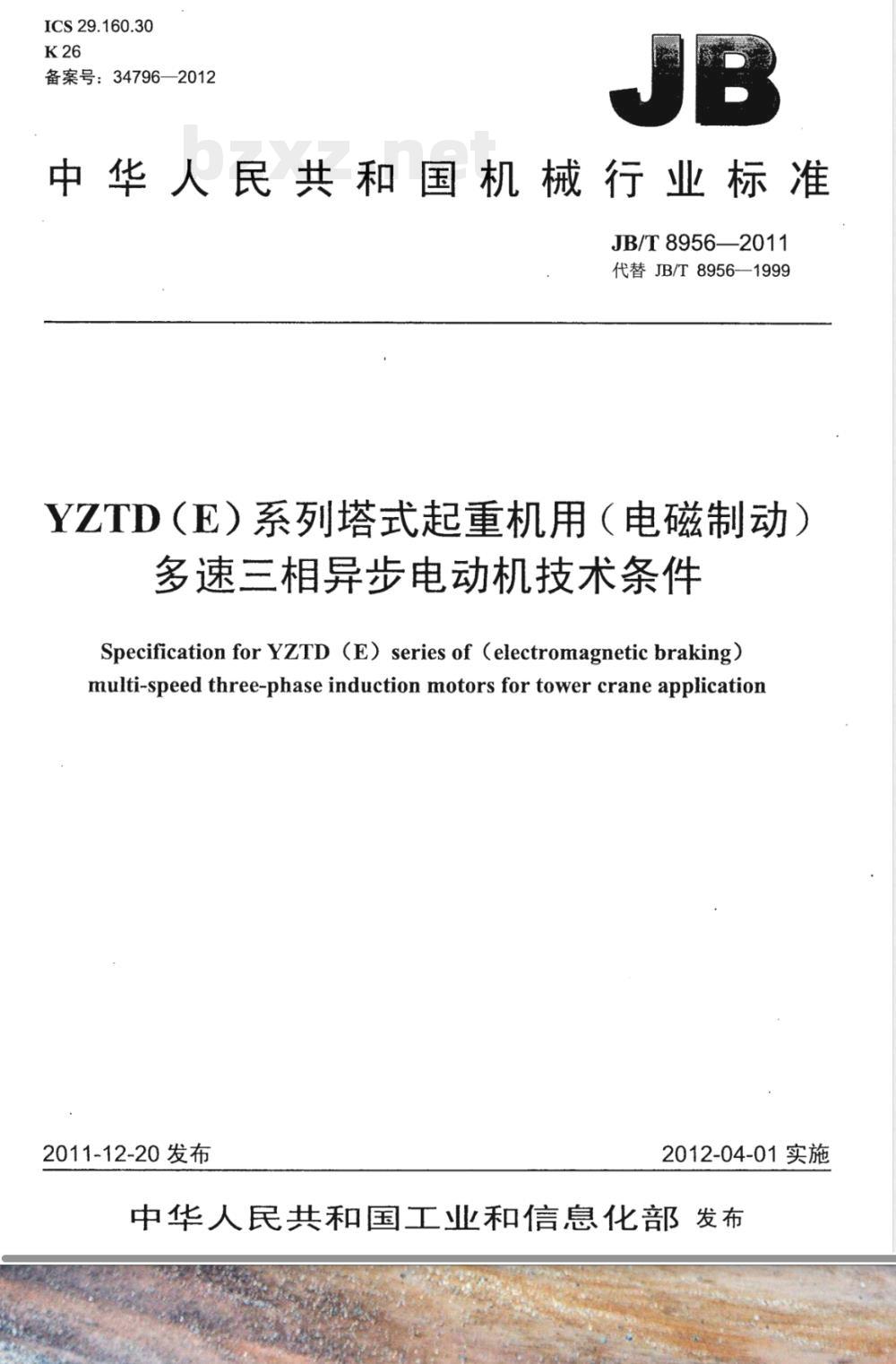

【其他行业标准】 YZTD（E）系列塔式起重机用（电磁制动）多速三相异步电动机技术条件

ICS29.160.30
备案号：34796—2012
中华人民共和国机械行业标准　JB/T8956—2011
代替JB/T8956—1999
YZTD（E）系列塔式起重机用（电磁制动）多速三相异步电动机技术条件
Specification for YZTD （E） series of （electromagnetic braking）multi-speed three-phase induction motors for tower crane application2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言

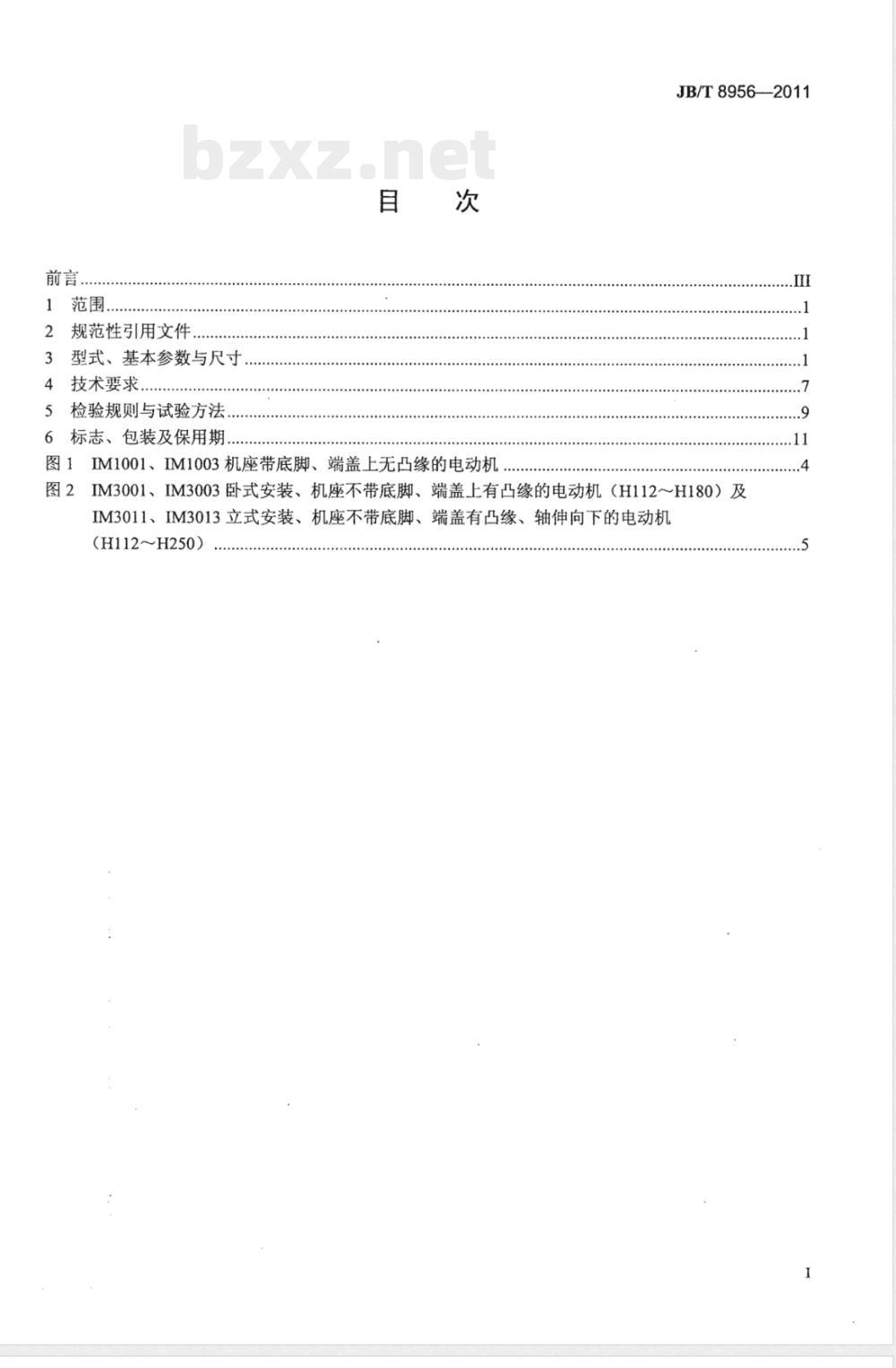

1范围，
规范性引用文件
型式、基本参数与尺寸
技术要求.
5检验规则与试验方法.
6标志、包装及保用期.
图1IM1001、IM1003机座带底脚、端盖上无凸缘的电动机JB/T8956—2011
图2IM3001、IM3003卧式安装、机座不带底脚、端盖上有凸缘的电动机（H112～H180）及IM3011、IM3013立式安装、机座不带底脚、端盖有凸缘、轴伸向下的电动机（H112H250）

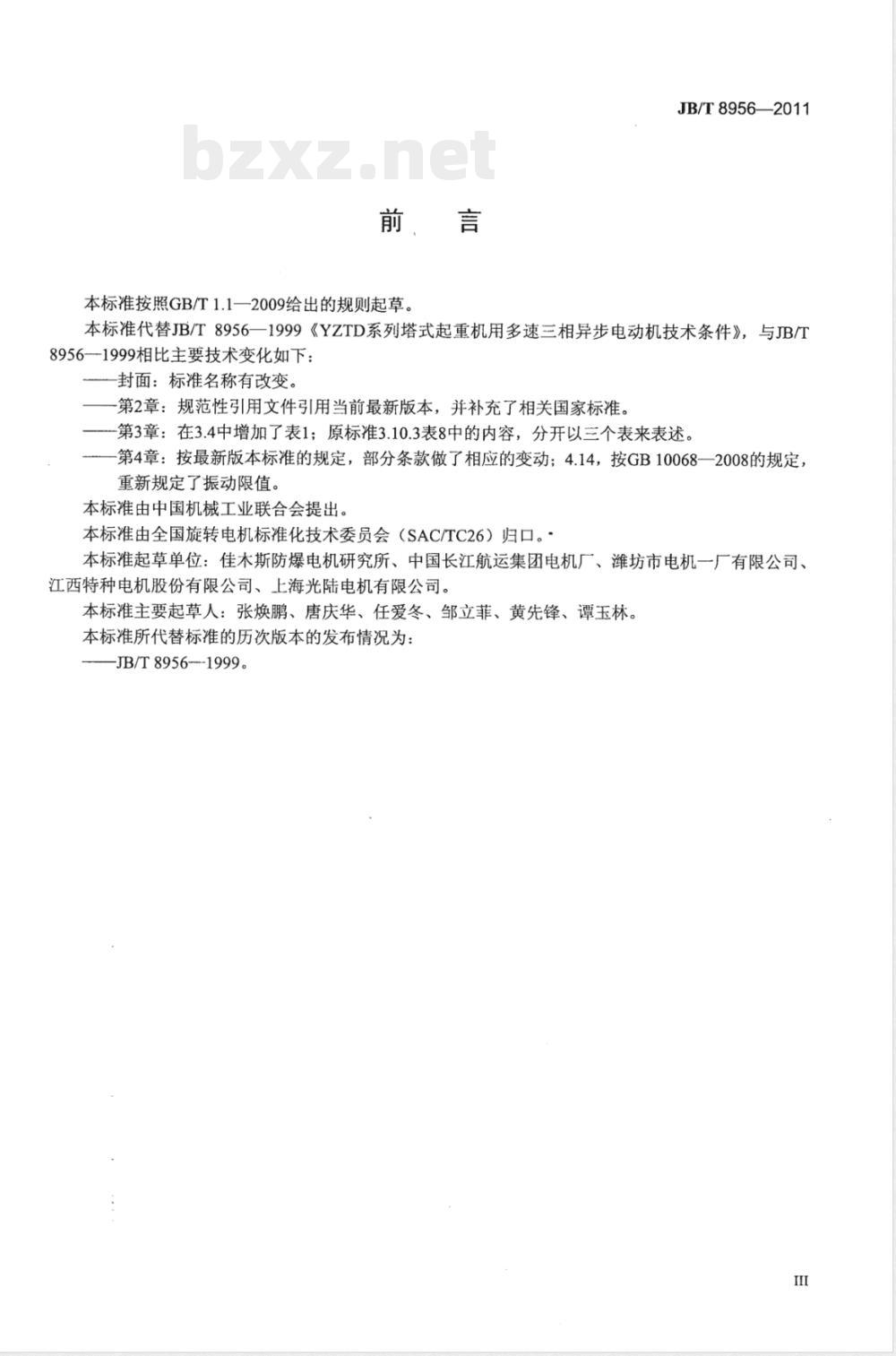

前、言
本标准按照GB/T1.1一2009给出的规则起草。JB/T8956—2011
本标准代替JB/T8956一1999《YZTD系列塔式起重机用多速三相异步电动机技术条件》，与JB/T8956—1999相比主要技术变化如下：封面：标准名称有改变。
一第2章：规范性引用文件引用当前最新版本，并补充了相关国家标准。一第3章：在3.4中增加了表1；原标准3.10.3表8中的内容，分开以三个表来表述。第4章：按最新版本标准的规定，部分条款做了相应的变动；4.14，按GB10068一2008的规定，重新规定了振动限值。
本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准起草单位：佳本斯防爆电机研究所、中国长江航运集团电机厂、潍坊市电机一厂有限公司、江西特种电机股份有限公司、上海光陆电机有限公司。本标准主要起草人：张焕鹏、唐庆华、任爱冬、邹立菲、黄先锋、谭玉林。本标准所代替标准的历次版本的发布情况为：JB/T8956-1999。

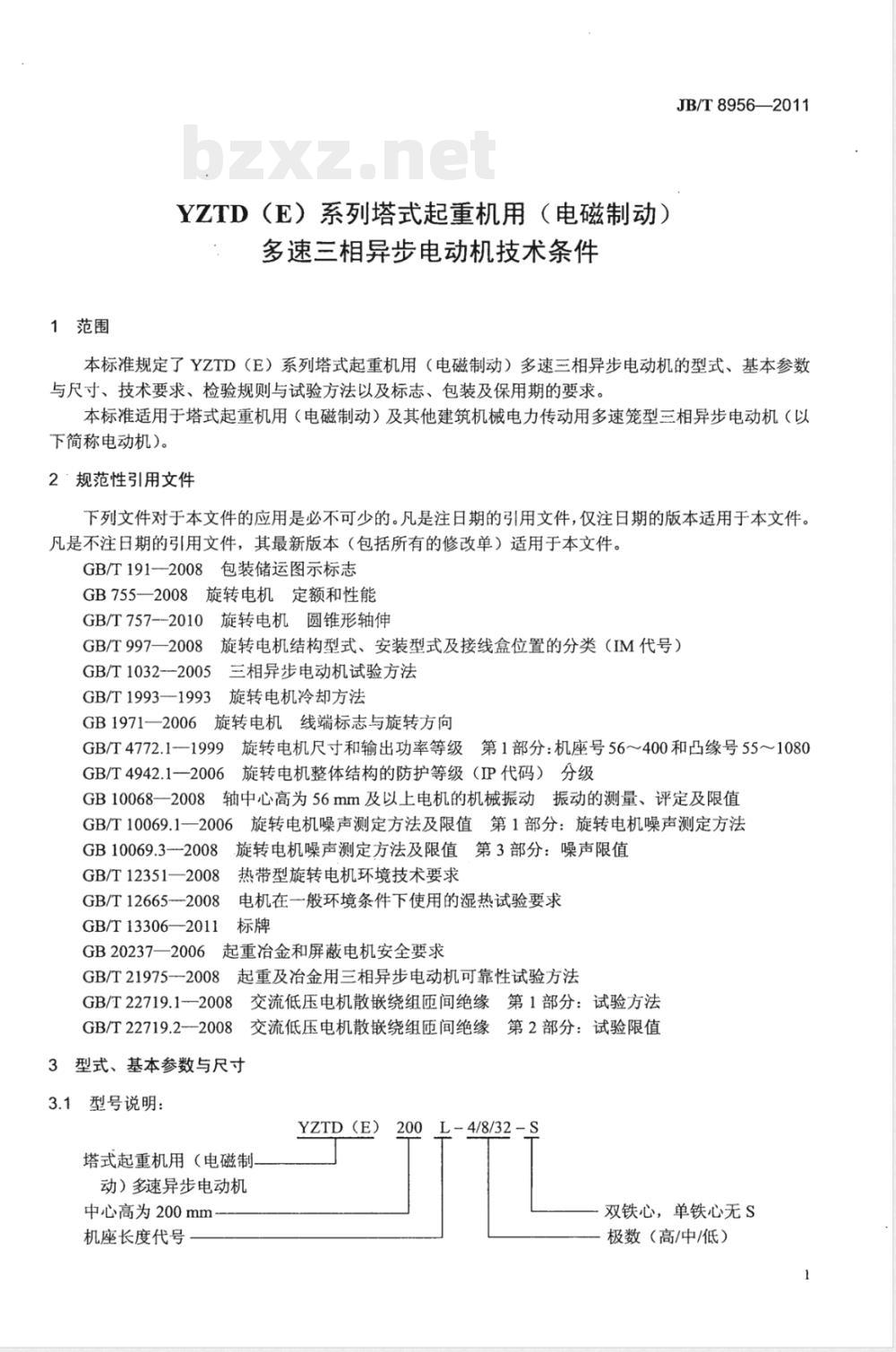

1范围
YZTD（E）系列塔式起重机用（电磁制动）多速三相异步电动机技术条件
JB/T8956—2011
本标准规定了YZTD（E）系列塔式起重机用（电磁制动）多速三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则与试验方法以及标志、包装及保用期的要求。本标准适用于塔式起重机用（电磁制动）及其他建筑机械电力传动用多速笼型三相异步电动机（以下简称电动机）。
2＇规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB755—2008旋转电机定额和性能GB/T757--2010旋转电机圆锥形轴伸GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）GB/T1032--2005三相异步电动机试验方法GB/T1993—1993旋转电机冷却方法GB1971一2006旋转电机线端标志与旋转方向GB/T4772.11999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法GB10069.3-2008旋转电机噪声测定方法及限值第3部分：噪声限值GB/T12351—2008
：热带型旋转电机环境技术要求GB/T12665--2008
：电机在一般环境条件下使用的湿热试验要求GB/T13306—2011标牌
GB20237—2006起重冶金和屏蔽电机安全要求GB/T219752008起重及冶金用三相异步电动机可靠性试验方法GB/T22719.12008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法GB/T22719.2-2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值3型式、基本参数与尺寸
型号说明：
YZTD(E)
塔式起重机用（电磁制
动）多速异步电动机
中心高为200mm
机座长度代号
L-4/8/32-S
双铁心，单铁心无S
极数（高/中/低）
JB/T8956--2011
3.2电动机外壳防护等级为IP44，带有内通风的防护等级为IP23，接线盒防护等级为IP54（见GB/T4942.1——2006)。
3.3电动机冷却方法为IC411，也可为IC01或IC416（见GB/T1993—1993）。3.4电动机的结构及安装型式为IM1001、IM1003、IM3001、IM3003、IM3011、IM3013（见GB/T997-2008），并按表1的规定制造。
结构及安装型式
IM1001
IM1003
IM3001
IM3003
IM3011
IM3013
制造范围（机座号）
112~160
180~250
112160
112~160
180~250
3.5电动机的工作制分为S3、S4及S5三种类型（见GB755一2008）。基准工作制：高、中速为S340%，低速为S325%（即基准工作制为S3，基准负载持续率分别为40%、25%，每一工作周期为10min）。S440%，150次/h（高、中速）及S425%，150次/h（低速）的功率等级，各制造厂应统一，并在产品样本中给出。3.6电动机的额定电压为380V，额定频率为50Hz。3.7电动机分为双速、三速两种类型，双速电动机中4极/8极为单绕组，定子绕组的接法可为2YI△，其他极数比为两套绕组，定子绕组的接法可为YY，有六个接线端子；三速电动机中单铁心结构为两套绕组，定子绕组的接法可为△/YYY，其中4极/6极/24极可为YY/Y接法，双铁心结构为三套绕组，定子绕组的接法可为Y/YY，有九个接线端子。3.8电动机在电源相序相同时，变极后电动机的转向应一致。3.9电动机在基准工作制时的额定功率、同步转速与机座号的对应关系，双速电动机应符合表2的规定，单铁心结构的三速电动机应符合表3的规定，双铁心结构的三速电动机应符合表4的规定。表2
同步转速r/min
机座号
1500/750
1500/500
功率kw
1500/375
机座号
注：带括号的为保留规格，
机座号
机座号
1500/750
表2（续）
同步转速r/min
1500/500
功率kw
同步转速I/min
1500/1000/250
功率kw
11/11/3.2
15/15/3.7
22/22/5.5
同步转速
3000/1500/375
11/11/3.0
15/15/5.5
24/24/5.4
（30/30/7.5）
30/30/7.5
注1：强追通风结构只生产机座号180。注2：带括号的为保留规格。
3000/1500/273
11/11/2.2
15/15/3.0
22/22/4.0
30/30/5.5
JB/T8956—2011
1500/375
1500/750/187
11/11/2.7
15/15/3.5
22/22/5.5
1500/1000/250
11/11/3.2
15/15/3.7
(24/24/5.4)
24/24/5.4免费标准bzxz.net
1500/750/187
15/15/3.5
24/24/5.4
30/30/7.5
S4、S5及其他工作制时的额定功率按基准工作制时的额定功率的实际温升值确定，由制造厂在产品样本中给出。
3.10电动机的尺寸及公差（见GB/T4772.1—1999）。3.10.1电动机的安装尺寸及其公差应符合图1、图2及表5、表6的规定，外形尺寸（单铁心）应不大于图1、图2及表5、表6的规定。机座号112～160为圆柱形轴伸，机座号180～250为圆锥形轴伸。圆柱轴伸根据用户需要可按表7制造。双铁心结构的C尺寸和外形尺寸按表8制造，制造厂应在产品样本中给出。
JB/T8956—2011
螺栓直径
极限偏差
基本尺寸
极限偏差
湛本尺寸
极限偏差
湛本尺寸
极限偏差
悲本尺寸
极限偏差
基本尺寸
os0千
极限偏差
湛本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
基本尺寸
极限偏差
燕本尺寸
基本尺寸
机座号
JB/T89562011
机座号
JB/T8956—2011
机座号
基本尺寸
机座号
极限偏差
基本尺寸
安装尺寸
基本尺寸
极限偏差
极限偏差
电动机轴伸键的尺寸及其公差应符合表9的规定。表9
轴伸直径D
键宽F
18 -0.052
基本尺寸
极限偏差
3.10.3电动机轴伸长度一半处的径向圆跳动公差应不大于表10的规定。6
基本尺寸
键高GD
单位为毫米
极限偏差
单位为毫米
单位为毫米
轴伸直径
>30～50
>50～80
径向圆跳动公差
JB/T8956—-2011
单位为毫米
3.10.4凸缘止口对电动机轴线的径向圆跳动公差及凸缘配合面对电动机轴线的轴向圆跳动公差应不大于表11的规定。
凸缘代号
FF215～FF265
FF300～FF500
径向及轴向圆跳动公差
电动机轴线对底脚支承平面的平行度公差应不大于0.50mm。3.10.5
3.10.6电动机底脚支承平面的平面度公差应不大于表12的规定。表12
底脚外边缘距离的最大尺寸（AB或BB）>160～250
>250～400
>400～630
电动机轴伸键槽的对称度公差应不大于表13的规定。表
键槽宽度F
平面度公差
对称度公差
单位为毫米
单位为毫米
单位为毫米
为保证电动机能安全可靠地制动，根据用户需要，可在电动机非轴伸端设置电磁制动器，电磁制3.11
动器的结构为圆盘式，应设人工释放装置。3.12
制动器的制动力矩和气隙的调整应方便。3.13
制动力矩不小于电动机额定转矩最大值的2倍。4技术要求
电动机应符合本标准的规定，并按照经规定的程序批准的图样及技术文件制造。4.2电动机在下列条件下使用时，应能额定运行。海拔不超过1000m，如果电动机指定在海拔超过1000m使用时，应按GB755一2008的规定4.2.1
JB/T8956—2011
处理。
4.2.2最高环境空气温度随季节而变化，最高不超过40℃。如果电动机指定在环境空气温度高于或低于上述规定使用时，应按GB755一2008的规定处理。4.2.3最低环境空气温度为-15℃。4.2.4频繁地起动、制动（电气的或机械的）及反转。4.2.5经常地机械振动及冲击。
4.3电动机运行期间电源电压和频率与额定值的偏差应符合GB755--2008的规定，电压不低于额定值的-10%时，电动机应能正常工作。4.4电动机在额定电压下，基准工作制时，最大转矩及堵转转矩对额定转矩之比的保证值不低于1.8倍。最大转矩倍数的容差为保证值的-10%。4.5电动机在额定电压下，基准工作制时，堵转电流对额定电流之比的最大值2极、4极、6极、8极为5.0倍；12极及以上为3.0倍。4.6电动机采用热分级为155（F）级，155（F）级电动机适用于环境空气温度不超过40℃的场所。当海拔和环境空气温度符合4.2的规定时，电动机各发热部位的温升限值和允许温度应不超过表14的规定，数值修约间隔为1。制动器的绝缘等级为F级，温升为80K。如果试验地点的海拔或环境空气温度与4.2的规定不同时，温升限值应按GB755--2008的规定修正。
电动机的发热部位
绕组温升（电阻法）
轴承允许温度（温度计法）
热分级
155（F)
当三相电源平衡时，电动机三相空载电流中任何一相与三相平均值的偏差应不大于三相平均值的4.7
10%。
4.8电动机绕组的绝缘电阻，在热态下应不低于式（1）所求得的数值。R=
1000+P/100
式中：
R--定子绕组绝缘电阻，单位为兆欧（MQ)；Ui——定子额定电压，单位为伏（V)；p
-电动机的额定功率，单位为千瓦（kW)。(1)
4.9电动机定子绕组应能承受历时1min的绝缘耐电压试验而不发生击穿，试验电压的频率为50Hz，并尽可能为正弦波形的交流电压。电压的有效值为1000V+2U。4.10电动机在热态和逐渐增加转矩的情况下，应能承受4.4所规定的最大转矩值（允许计及容差），历时15s而不发生转速突变、停转及有害变形，此时，电压和频率应维持额定值。4.11电动机的最大转速为3000r/min，电动机空载时应能承受1.2倍最大转速的超速试验，历时2min。超速试验后，转子不应发生任何有害变形。4.12电动机绕组应能承受匝间绝缘耐冲击电压试验而不发生击穿，其冲击电压峰值按GB/T22719.2-2008的规定。
4.13电动机的绕组在按GB/T12665--2008所规定的40℃交变湿热试验方法进行6个周期试验后，绝缘电阻应不低于本标准4.8的规定，并能承受本标准4.9所规定的耐电压试验而不发生击穿，但试验电压有效值为本标准4.9所规定电压的0.85倍，试验时间为1min。8
