【其他行业标准】 幻灯机 技术条件

ICS37.040.10
备案号：349402012
中华人民共和国机械行业标准
JB/T6160—2011
代替JB/T61602001

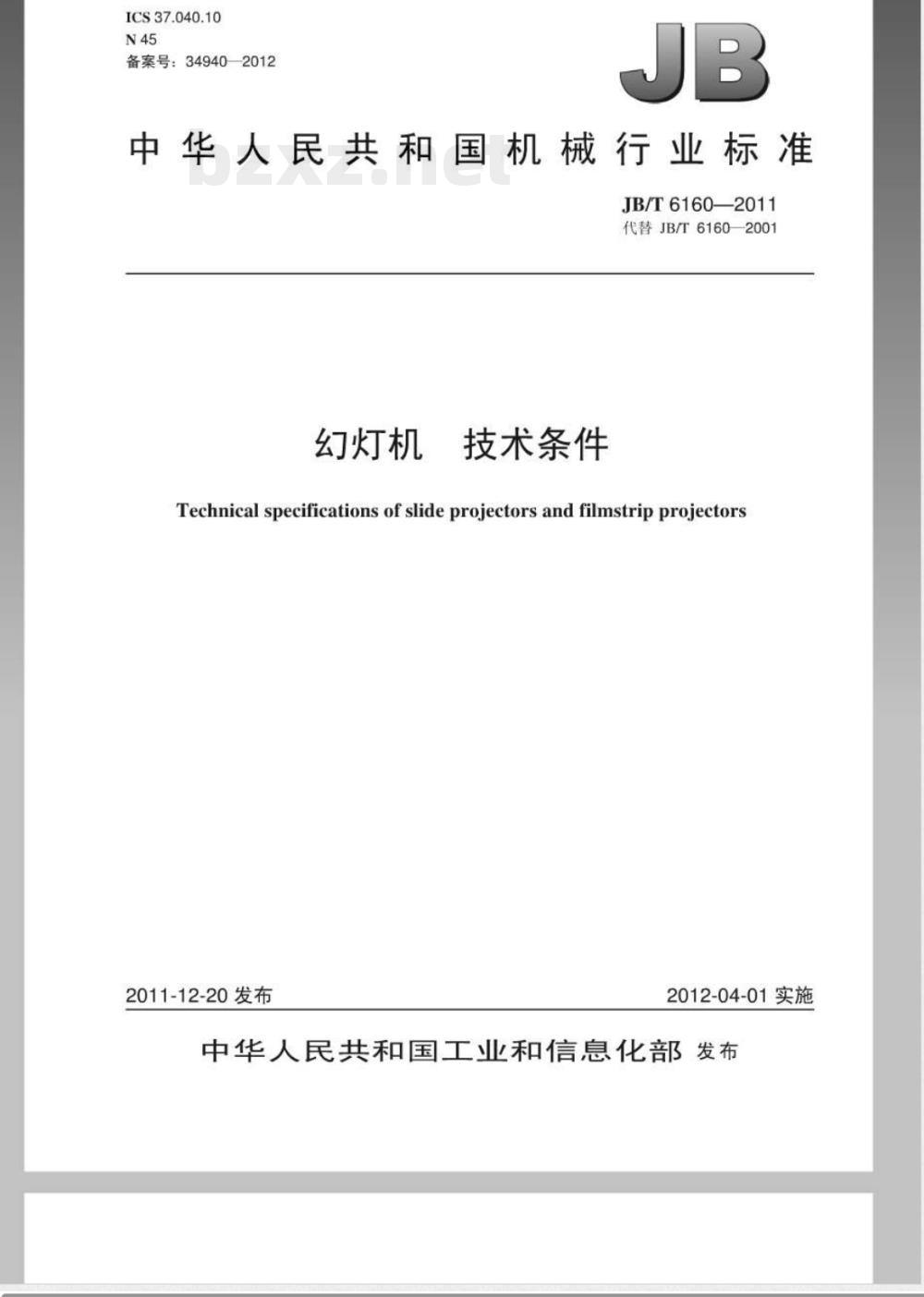

幻灯机技术条件
Technical specifications of slide projectors and filmstrip projectors2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言：

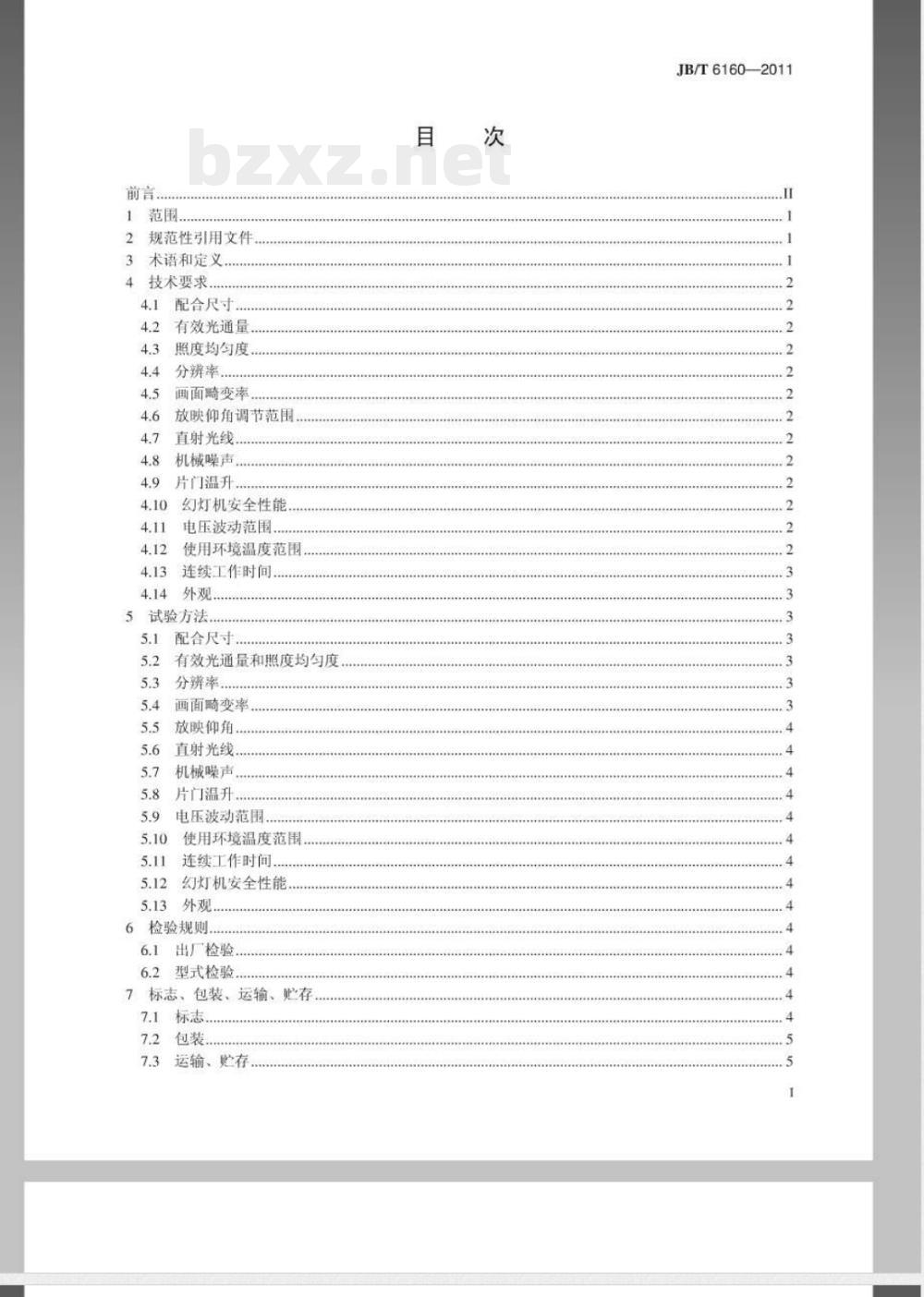

1范围
2规范性引用文件
术语和定义
技术要求.
配合尺寸
有效光通量
照度均匀度，
分辨率
画面畸变率
放映仰角调节范围
直射光线
机械噪声
片门温于
幻灯机安全性
电压波动范围
使用环境温度范围
连续工作时间
试验方法
配合尺寸
有效光通量和照度均匀度
分辨率
画面畸变率
放映仰角
直射光线
机械噪声
片门温升
电压波动范围
使用环境温度范围
连续工作时间
幻灯机安全性能
检验规则.
6.1出厂检验
6.2型式检验
7、标志、包装、运输、贮存
运输、贮有
JB/T6160—2011
JB/T6160—2011

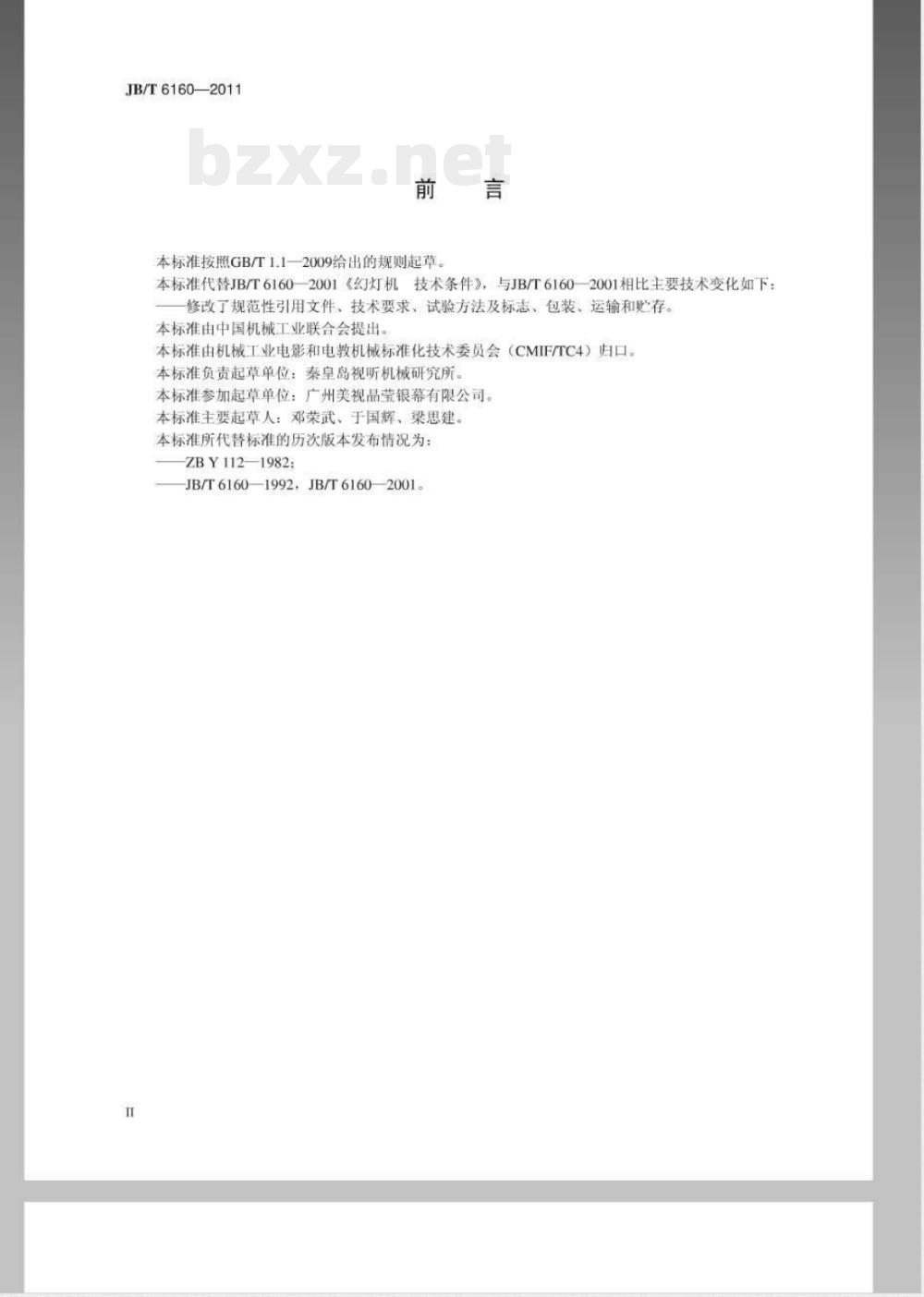

本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T61602001《幻灯机技术条件》，与JB/T61602001相比主要技术变化如下修改了规范性引用文件、技术要求、试验方法及标志、包装、运输和存本标准由中国机械工业联合会提出。本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。本标准负责起草单位：秦皇岛视听机械研究所。本标准参加起草单位：广州美视晶莹银幕有限公司。本标准主要起草人：邓荣武、于国辉、梁思建。本标准所代替标准的历次版本发布情况为：ZBY112—1982
JB/T6160—1992JB/T6160—2001。1范围
技术条件
幻灯机
JB/T6160—2011

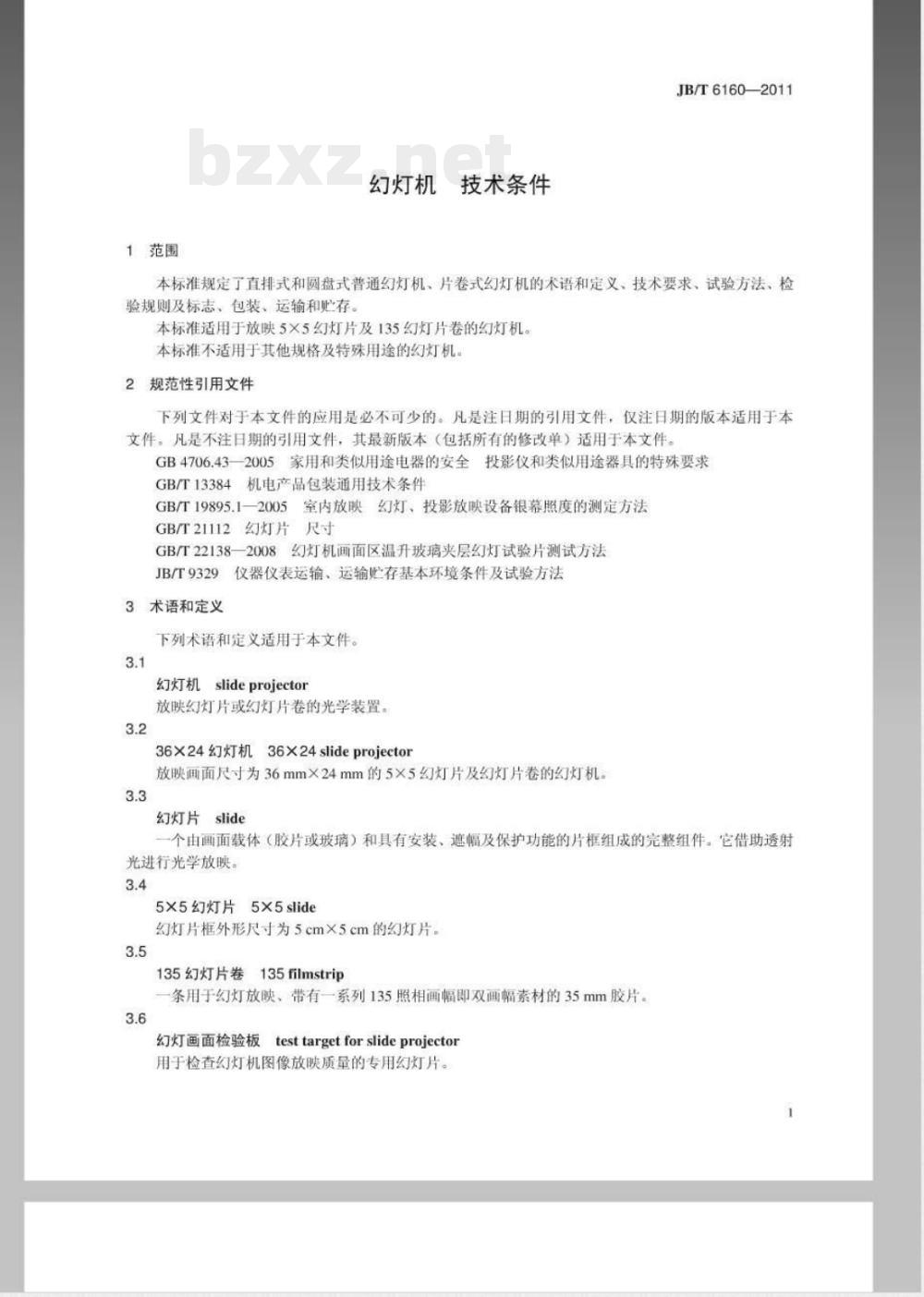

本标准规定了直排式和圆盘式普通幻灯机、片卷式幻灯机的术语和定义、技术要求、试验方法、检验规则及标志、包装、运输和必存。本标准适用于放映5×5幻灯片及135幻灯片卷的幻灯机。本标准不适用于其他规格及特殊用途的幻灯机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4706.43一2005家用和类似用途电器的安全投影仪和类似用途器具的特殊要求GB/T13384机电产品包装通用技术条件GB/T19895.1—2005室内放映幻灯、投影放映设备银幕照度的测定方法GB/T21112幻灯片尺寸
GB/T22138-一2008幻灯机画面区温升玻璃夹层幻灯试验片测试方法JB/T9329仪器仪表运输、运输些存基本环境条件及试验方法3术语和定义
下列术语和定义适用于本文件。3.1
幻灯机slideprojector
放映幻灯片或幻灯片卷的光学装置。3.2
36×24灯机36×24slideprojector放映画面尺寸为36mm×24mm的5×5幻灯片及幻灯片卷的幻灯机3.3
灯片slide
个由画面载体（胶片或玻璃）和具有安装、遮幅及保护功能的片框组成的完整组件。它借助透射光进行光学放映。
5×5幻灯片5×5slide
幻灯片框外形尺寸为5cm×5cm的幻灯片，3.5
135幻灯片卷
135filmstrip
条用于幻灯放映、带有一系列135照相画幅即双画幅素材的35mm胶片。3.6
幻灯画面检验板testtargetforslideprojector用于检查幻灯机图像放映质量的专用幻灯片。JB/T6160—2011
4技术要求
4.1配合尺寸

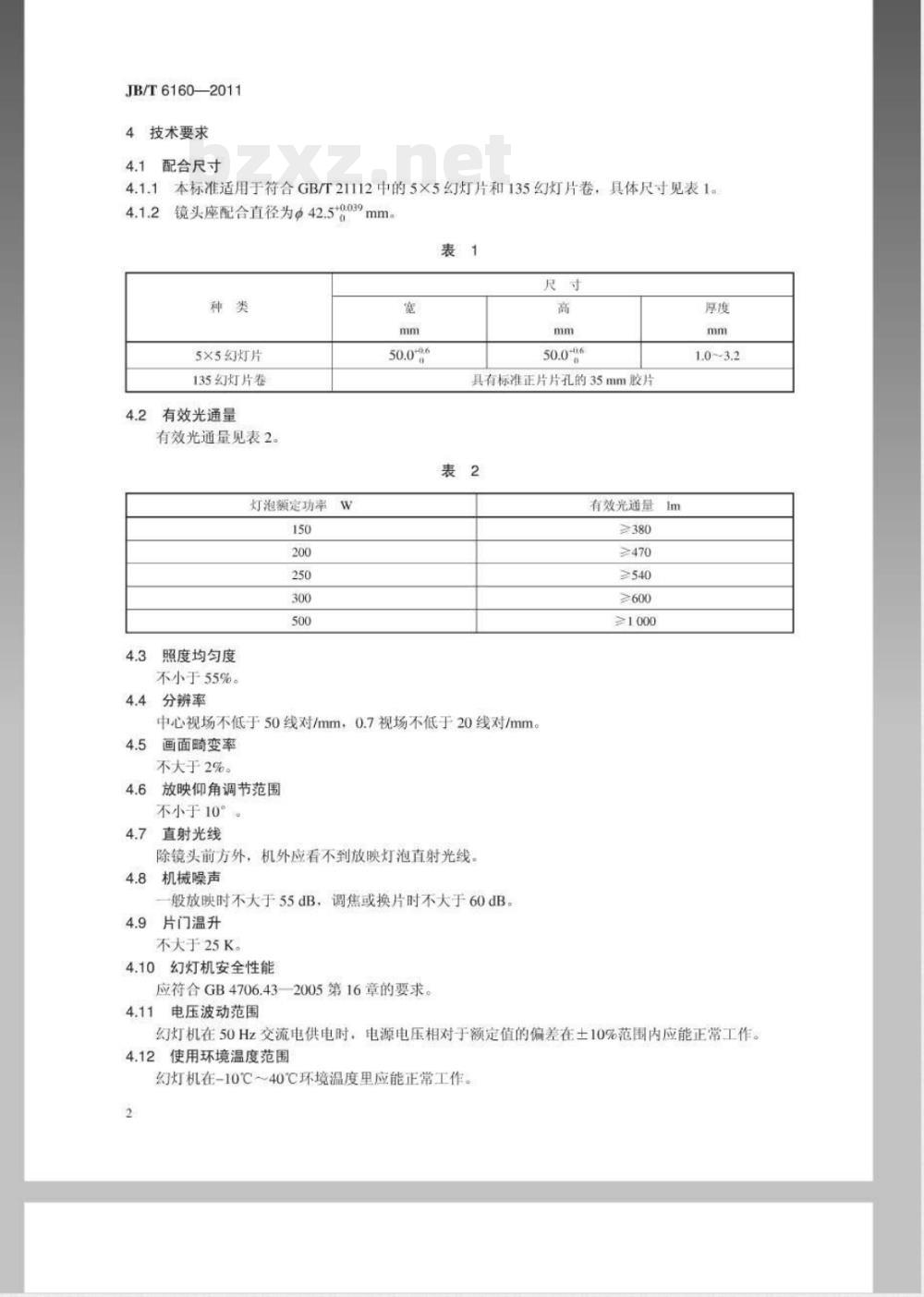

4.1.1本标准适用于符合GB/T21112中的5×5幻灯片和135幻灯片卷，具体尺寸见表1。4.1.2镜头座配合直径为Φ42.5*039mm表1
5×5幻灯片
135幻灯片卷
2有效光通量
有效光通量见表2。
灯泡额定功率
照度均匀度
不小于55%。
4.4分辨率
尽尺寸
具有标准正片片孔的35mm胶片
有效光通量Im
≥470
≥1000
中心视场不低于50线对/mm，0.7视场不低于20线对/mm。4.5
画面畸变率
不大于2%。
放映仰角调节范围
不小于10°
直射光线
除镜头前方外，机外应看不到放映灯泡直射光线。机械噪声
般放映时不大于55dB，调焦或换片时不大于60dB。片门温升
不大于25K。
幻灯机安全性能
应符合GB4706.43—2005第16章的要求。电压波动范围
幻灯机在50Hz交流电供电时，电源电压相对于额定值的偏差在士10%范围内应能正常工作。使用环境温度范围
幻灯机在-10℃～40℃环境温度里应能正常工作。2
4.13连续工作时间
幻灯机在额定电压条件应能连续工作4h。4.14外观
JB/T6160—2011
幻灯机外表面应清洁、美观，不得有锈蚀、脱皮、划伤等现象，机上零件表面不得有尖棱和毛刺。5试验方法
5.1配合尺寸
配合尺寸用精度符合要求的通用量具进行测量。5.2：有效光通量和照度均匀度
按GB/T19895.1—2005的规定进行。5.3分辨率
5.3.1测试条件
采用具有足够解像力的银幕。
电源电压偏差应在其额定值的10%之内放映光轴应与银幕垂直。
银幕上干扰光应不大于总照度的1%。银幕上放映画面面积为1m。
5.3.2测试步骤
幻灯机放映幻灯画面检验板，调焦使检验板上中心图案在银幕上清晰成像。5.3.2.1
观察者在最佳视距（一般为250mm~300mm）分别观察并确定银幕上中心和0.7视场图案能同时分辨径向和切向线条的分辨率最大组数数值，即为该幻灯机的分辨率值。当同一视场不同位置的分辨率值不同时，应取其最低值。5.4画面畸变率
使放映光轴与银幕垂直，放映幻灯画面检验板，画面面积为1㎡，调焦对实后，用直尺在银幕上量取图1中画面畸变图案线与该线两端点所连直线之间的最大距离d及该直线中点到画面中心点之间的距离D，并按公式（1）计算画面畸变率α。q=
式中：
画面畸变率，%：
畸变图案线偏离该线两端之间所连直线的最大距离，单位为毫米（mm）：畸变图案线两端之间所连直线中点到画面中心点的距离，单位为毫米（mm）。图1
JB/T6160—2011
5.5放映仰角
置幻灯机于一平台上，调节幻灯机自身调节机构，使放映仰角达最大，此时用量角器量取幻灯机底面与平台面之间的角度。
5.6直射光线
目视观察。
5.7机械噪声
将幻灯机置于刚性基础上，装上幻灯片按正常放映和换片放映操作。用声级计（A计权）在距勾灯机镜头水平前方1.5m处测量。测量条件应符合：a）环境应符合自由声场条件，即在距幻灯机0.75m处与1.5m处所测得的噪声值之差应在4dB~6dB之内：
b）环境噪声应比总噪声低10dB以上5.8片门温升
按GB/T22138—2008的方法进行。5.9电压波动范围
5.9.1电源电压调到与额定值偏差为十10%的条件下开机，机器应能正常工作。试验2次，每次试验和间隔时间不小于5min
5.9.2电源电压调到与额定值偏差为-10%的条件下开机，机器处在负荷最大时应能正常启动工作。试验3次，每次试验间隔时间不小于5min：每次试验操作10次，间隔时间不小于5s。5.10使用环境温度范围
5.10.1高温试验：机器在40℃环境中存放2h后，在原条件下开机放映，操作30min工作应正常。5.10.2低温试验：机器在-10℃环境中存放2h后，在原条件下开机放映，操作10min工作应正常。5.11连续工作时间
在温度为（20±5）℃、相对湿度为70%～80%环境下，机器装上合格的5×5幻灯片，在正常电压波动范围之内，开机工作，约每隔7s换片一次，连续工作4h不得发生卡片等故障。5.12幻灯机安全性能
按照GB4706.43-2005中第16章要求的试验方法进行试验。5.13外观
目视检验。
检验规则
6.1出厂检验
对于已定型生产的幻灯机，均应进行出厂检验，检验项目为4.2、4.3、4.4、4.10、4.14。6.2型式检验
有下列情况之一时，应进行型式检验：a）新产品的定型鉴定；
b）企业定期周期性自我检查：
c）国家质量监督机构提出进行质量监督抽查检验：d）产品上等级时。
7标志、包装、运输、购存
7.1标志
幻灯机上应含有下列内容的标志：a）产品名称、型号、规格、编号、生产日期：4
b）制造厂名、商标；
e）额定电压，单位为伏（V)：
d）频率，单位为赫（Hz)；
e）额定输入功率，单位为瓦（W)。包装
包装应符合GB/T13384的规定。
运输、购存
7.3.1幻灯机运输、贮存的基本环境条件如表3所示。表3
基本环境条件
高温℃
低温℃
相对湿度（25℃）
加速度m/s2
脉冲持续时间ms
自由跌落高度
贮存的试验方法应符合JB/T9329的规定。7.3.2bzxz.net
