【其他行业标准】 塑料电缆桥架

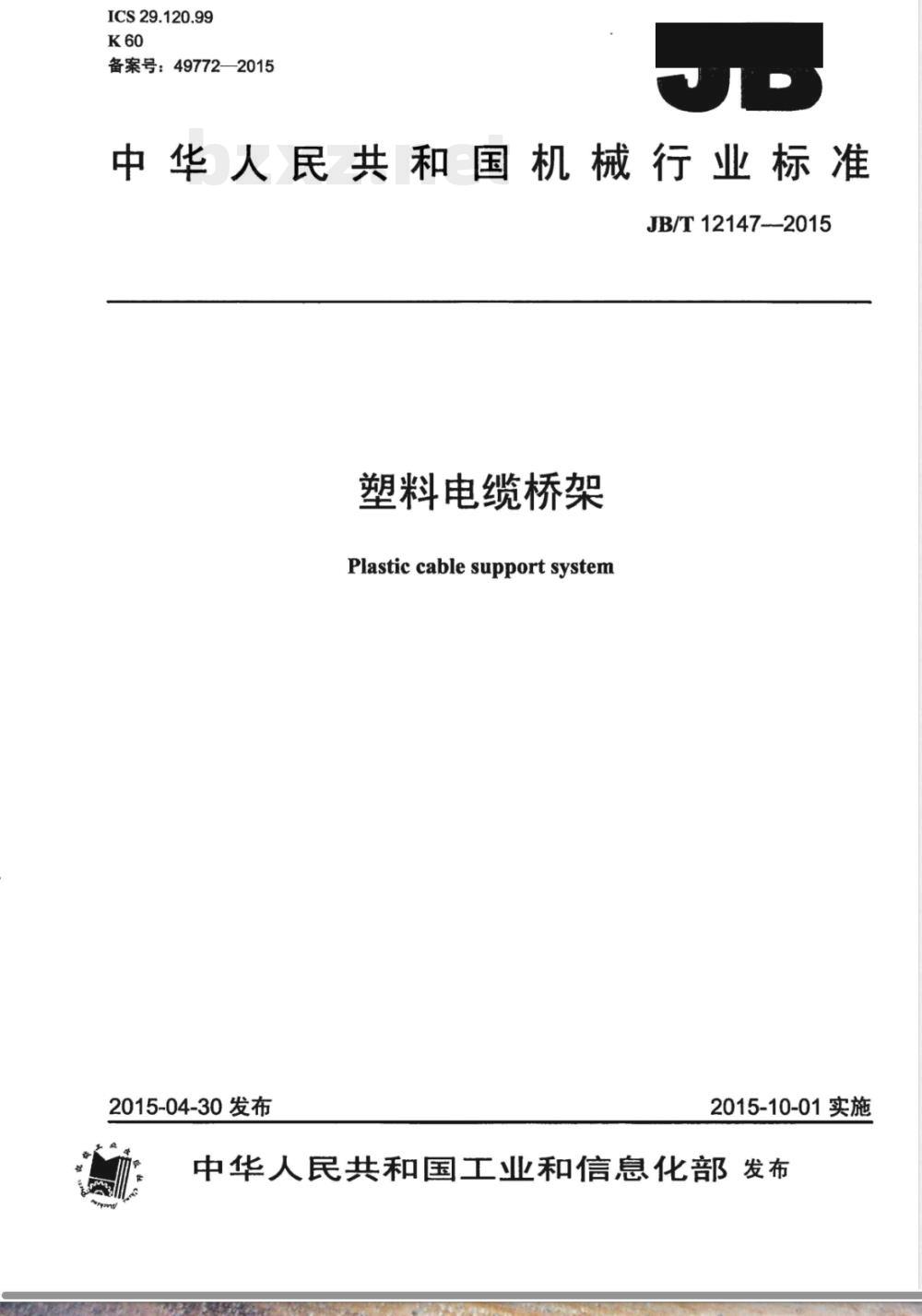

ICS29.120.99
备案号：49772—2015
中华人民共和国机械行业标准
JB/T 12147-2015
塑料电缆桥架
Plasticcablesupportsystem
2015-04-30发布
2015-10-01实施

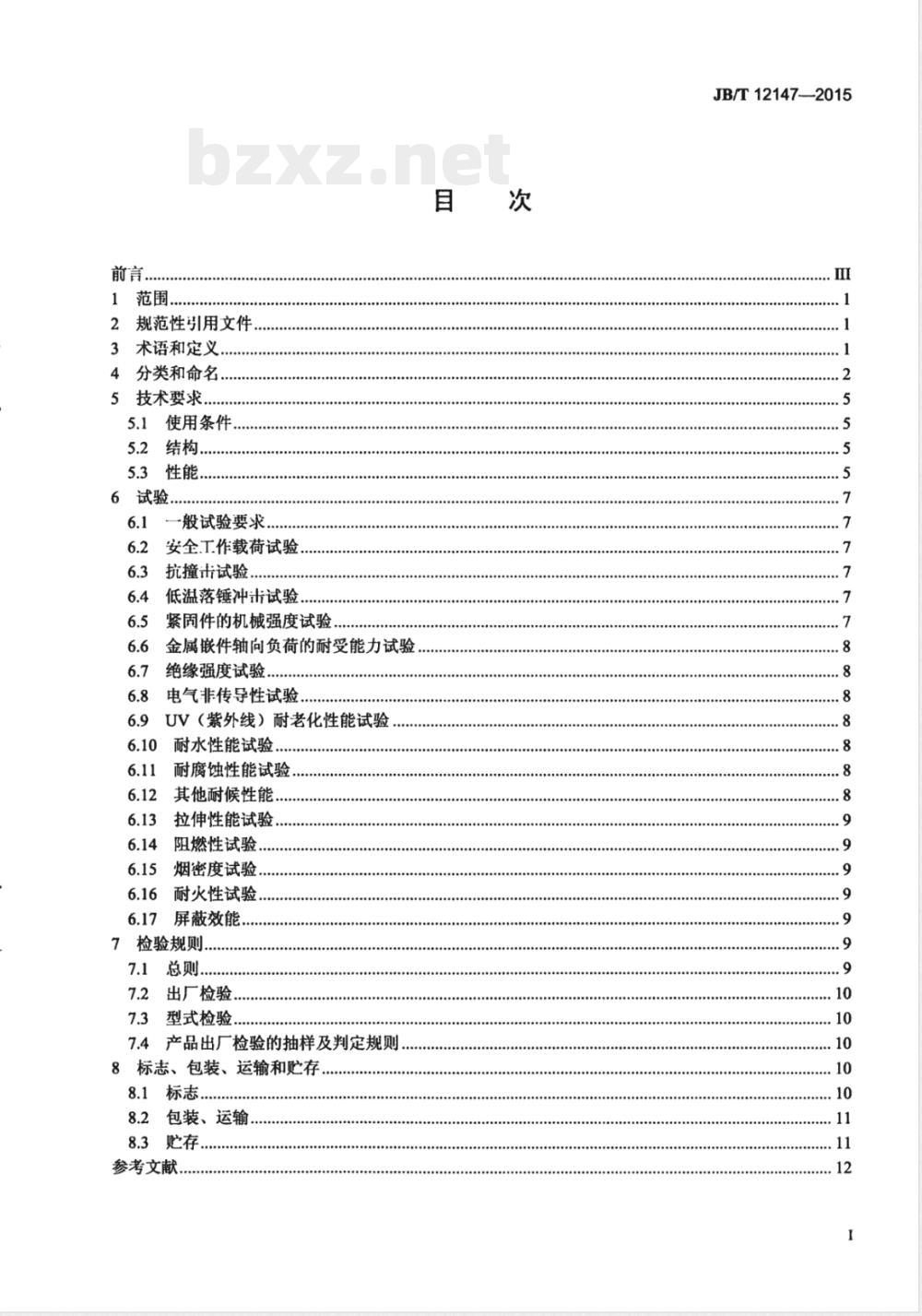

中华人民共和国工业和信息化部发布前言，
1范围..
规范性引用文件
术语和定义，
分类和命名…
5技术要求..
使用条件，
5.2结构
般试验要求
安全工作载荷试验
抗撞击试验
低温落锤冲击试验.
紧周件的机械强度试验
金属嵌件轴向负荷的耐受能力试验6.7
绝缘强度试验。
电气非传导性试验.
UV（紫外线）耐老化性能试验
耐水性能试验，
耐腐蚀性能试验
其他耐候性能
拉伸性能试验.
阻燃性试验，
烟密度试验.
耐火性试验，
屏蔽效能，
7检验规则.
总则.…
出厂检验
型式检验.
7.4产品出厂检验的抽样及判定规则8标志、包装、运输和贮存
8.2包装、运输
8.3贮存.
参考文献
JB/T12147—-2015
Wwbztxw con
JB/T12147—2015

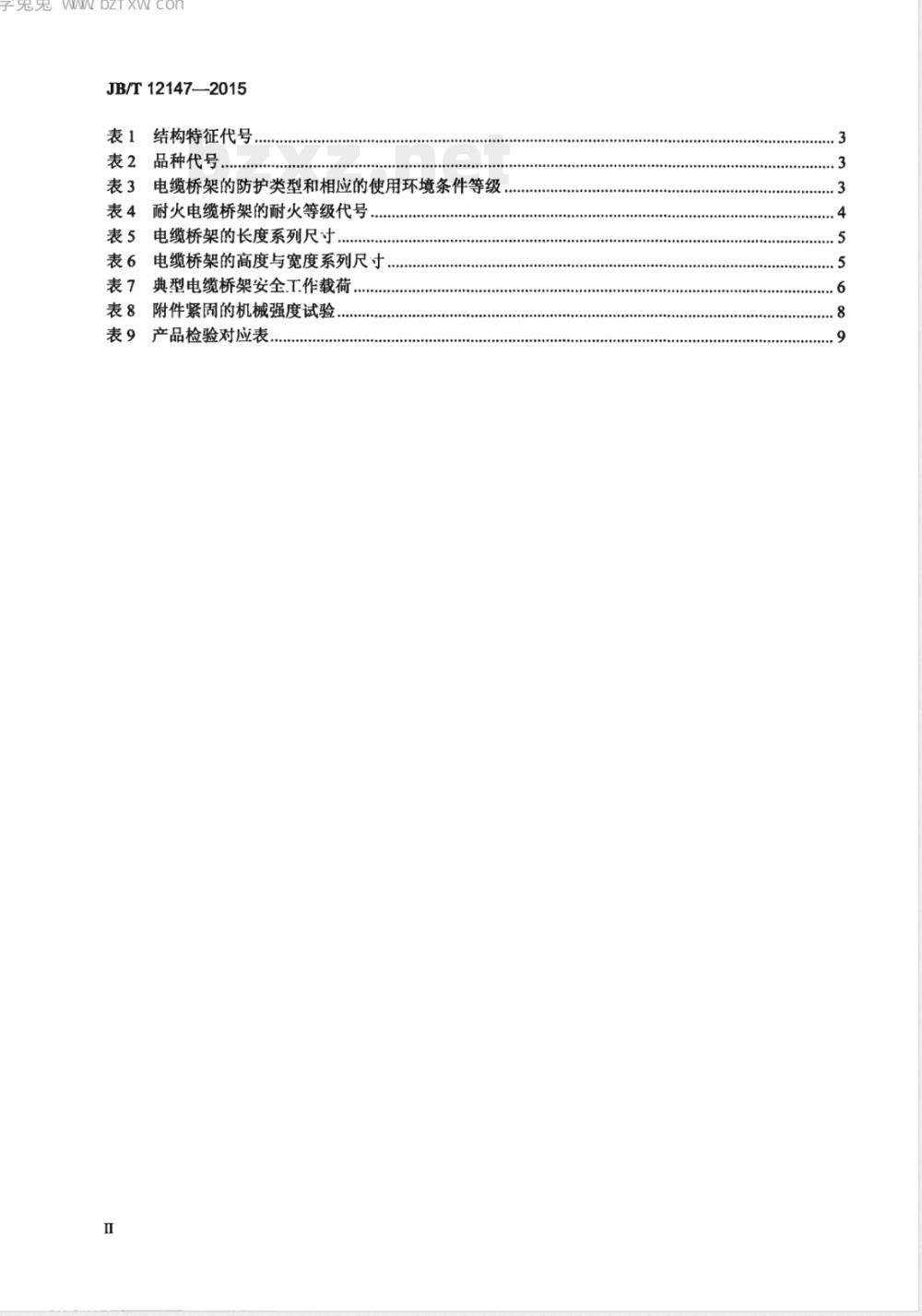

结构特征代号
表2品种代号
表3电缆桥架的防护类型和相应的使用环境条件等级表4耐火电缆桥架的耐火等级代号表5电缆桥架的长度系列尺寸
表6电缆桥架的高度与宽度系列尺寸.表7典型电缆桥架安全工作载荷
表8附件紧固的机械强度试验
表9产品检验对应表，
+00000000000001
兔WbzTxwcon

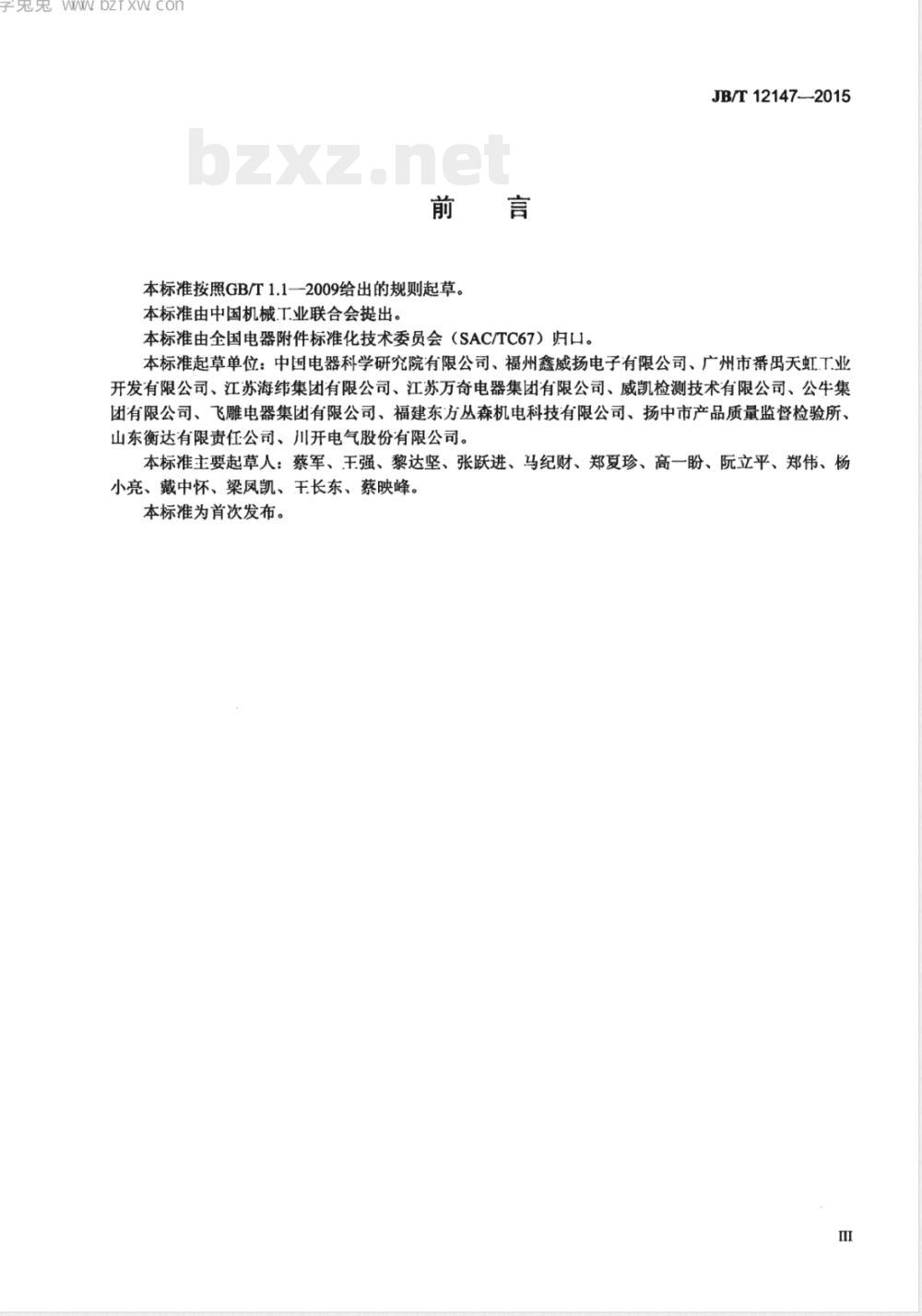

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械T业联合会提出。本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。JB/T12147--2015
本标准起草单位：中国电器科学研究院有限公司、福州鑫威扬电子有限公司、广州市番禺天虹工业开发有限公司、江苏海纬集团有限公司、江苏万奇电器集团有限公司、威凯检测技术有限公司、公牛集团有限公司、飞雕电器集团有限公司、福建东方丛森机电科技有限公司、扬中市产品质量监督检验所、山东衡达有限责任公司、川开电气股份有限公司。本标准主要起草人：蔡军、王强、黎达坚、张跃进、马纪财、郑夏珍、高一盼、阮立平、郑伟、杨小亮、戴中怀、梁凤凯、王长东、蔡映峰。本标准为首次发布。
学兔兔WAbzTxWicon
冠wwbzfxwcon
1范围
塑料电缆桥架
JB/T12147—2015
本标准规定了塑料电缆桥架的术语和定义、分类和命名、技术要求、试验、检验规则、标志、包装运输和贮存。
本标准适用于塑料及塑料复合材料制作的电缆桥架（以下简称电缆桥架）。本标准不适用于玻璃钢等热固性树脂材料及金属材料制作的电缆桥架。本标准不适用于承载主体材料为金属的电缆桥架。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T1034—2008塑料吸水性的测定GB/T1040.1一2006塑料拉伸性能的测定第1部分：总则GB/T1408.1一2006绝缘材料电气强度试验方法第1部分：工频下试验GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T2406.2--2009塑料用氧指数法测定燃烧行为第2部分：室温试验GB/T2423.24—2013
3环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验导则
GB/T8627—2007
建筑材料燃烧或分解的烟密度试验方法GB/T8814—2004门、窗用未增塑聚氯乙烯（PVC-U）型材GB/T11547—2008
GB/T11793—2008
GB/T21762—2008
塑料耐液体化学试剂性能的测定未增塑聚氯乙烯（PVC-U）塑料门窗力学性能及耐候性试验方法电缆管理电缆托盘系统和电缆梯架系统GB/T23639—2009
节能耐腐蚀钢制电缆桥架
GB/T25471—2010
GB29415-2013
电磁屏蔽涂料的屏蔽效能测量方法耐火电缆槽盒
JB/T6743—2013户内户外钢制电缆桥架防腐环境技术要求NB/T42037--2014防腐电缆桥架
3术语和定义
GB/T21762—-2008、GB/T236392009界定的以及下列术语和定义适用于本文件。3.1
电缆桥架cablesupportsystem
由电缆托盘或电缆梯架的直线段、弯通、附件以及支吊架等构成具有支撑电缆的钢性结构系统的全称。
OZTXVCOIT
JB/T12147—2015
[JB/T10216—2013，定义3.1.1]3.2
塑料电缆桥架plasticcablesupportsystem由热塑性材料制成的电缆桥架。3.3
复合塑料电缆桥架syntheticplasticmaterialscablesupportsystem由复合塑料制成的电缆桥架。
组合式电缆桥架cablesupportsystemofassembly由适于工程现场任意组合的部件按插接或铆接的方式连接构成的电缆桥架。3.5
合金塑料syntheticplastic
由两种或两种以上不同类别的塑料混合生产的，具有明显提高物理力学性能的塑料。3.6
槽式runway
由底板和与底板为一个整体的侧板组成或由底板和与底板连接的侧板组成。3.7
组装式托盘cabletrayofassembly由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。3.8
水平弯通 bendmounted in the horizontal plane running在同一水平面改变槽式、托盘、梯架方向的部件。3.9
耐火电缆桥架fire-resistantcabletraysystem由电缆桥架的直线段、弯通、附件以及支吊架等组成，用以支持电缆的、具有连续刚性结构的系统，该系统维持工作时间能达到规定的耐火等级要求。3.10
防腐电缆桥架anti-corrosioncablesupportsystem适应各类大气环境条件下运行，并且经人工环境试验后，各项质量指标符合NB/T42037一2014《防腐电缆桥架》中表7规定的电缆桥架，3.11
耐寒型电缆桥架cold-resistantcablesupportsystem具有耐低溢性能，能够在寒冷条件下正常使用的，且具有抗低温冲击性能的电缆桥架。3.12
电磁屏蔽型电缆桥架electromagneticshieldtypecablesupportsystem采用导电或导磁材料制作屏蔽体，具有抑制电磁能量向电缆桥架内（外）部传输性能的电缆桥架。4分类和命名
4.1电缆桥架型号及代号如下：
兔WwbzTxwcon
主结构材质代号
结构特征代号（见表1）
电缆桥架
设计序号
□□Q-□-BXH□
电缆桥架主结构材质为塑料，代号为P。结构特征代号见表1。
表1结构特征代号
4品种代号见表2。
防护类型代号见表3。
槽式（与3.6对应）
有孔托盘式
梯架式
组合式
双边槽式
双边有孔托盘式
双边梯架式
夹芯式
表2品种代号
直线段
水平弯通
水平三通
水平四通
垂直.上弯通
垂直上三通
垂直四通
垂直下弯通
垂直下三通
变径直通
JB/T12147—2015
防护类型代号（见表3）
托盘，梯架的高，单位为毫米（mm）托盘，梯架的边宽，单位为毫米（mm）品种代号（见表2）
电缆桥架的防护类型和相应的使用环境条件等级表3
防护类型
耐腐型
耐火型
防护类型代号
F1～F4
使用环境条件等级
JB/T6743—2013中的4C4
消防线路中
WOZT XV CUII
JB/T12147—2015
表3电缆桥架的防护类型和相应的使用环境条件等级（续）防护类型
耐寒型
屏蔽型
注：“F1～F4”为耐火等级代号（见表4)。4.6耐火等级代号见表4。
防护类型代号
表4耐火电缆桥架的耐火等级代号耐火等级代号
耐火维持.T.作时间
4.7电缆桥架型号示例如下：
PPQ2-A-200×50R
使用环境条件等级
适含-40℃～40℃（T作环境）
信号等防干扰线路
含义：200mm×50mm塑料制有孔托盘直线段塑料电缆桥架，设计序号为2，防护类型为耐寒型。
附件及其代号如下：
盖板（G)
直线连接板（BZL）；
铰链式连接板（BJL）；
端头连接板（BDL）；
调宽板（BTK）；
调高板（BTG）；
调宽调高板（TKG)；
调角板（BTJ)：
隔板（BG);
引下装置（YX)；
电缆卡具（DK)；
终端封头（ZF)；
伸缩节（SSJ)；
锁扣（SK)；下载标准就来标准下载网
半圆头方颈螺栓（FJS)；
其他紧周件（QT）。
基本支吊架及其代号如下：
立柱：可分为工字钢立柱（LZG）、槽钢立柱（LZC)、角钢立柱（LZJ)、异型钢立柱（LZYX）等；
吊架：可分为角钢横担（HDJ）、带护套角钢横担（HIDJH)、带护套双角钢横担（HDJHS）、槽钢横担（HDC)、方钢横担（HDF）、双杠式及方形吊框单杠式（DK），吊杆用型材时可为圆钢吊杠（DGY）、角钢吊杆（DGJ）、槽钢吊杠（DGC）和异型钢吊杆（DGYX）：托臂：可分为沿墙托臂（TBQ）、立柱托臂（TBL）、竖井托臂（TBS）等；其他固定支架：如垂直或斜面支承的固定支架等。5技术要求
5.1使用条件
5.1.1安装地点的海拔不超过2000m。5.1.2各种使用环境条件等级的环境参数见JB/T6743—2013的3.3。5.2结构
5.2.1电缆桥架的基本尺寸参数如下：电缆桥架的长度系列尺寸应符合表5的规定。表5电缆桥架的长度系列尺寸
长度的系列尺寸L
电缆桥架的高度与宽度系列尺寸应符合表6的规定。4.000
表6电缆桥架的高度与宽度系列尺寸高度
注：符号“△”表示常用规格。300
5.2.2电缆桥架的尺寸极限偏差应符合GB/T1804一2000中c级的规定。800
JB/T12147-—2015
5.2.3外表面应平整、光滑，不应存在划痕、缺料、裂纹等缺陷。锯、切、冲口断面及连接孔断面不得有分层毛刺。
5.2.4在安装或使用过程中，有可能与电缆接触的组件表面及螺纹联接件和其他内部固定器件，在按照产品说明书安装时，不应导致电缆损坏。5.2.5电缆桥架安装所用的附件应符合相应标准的要求。5.3性能
5.3.1机械强度
5.3.1.1安全工作载荷
根据制造商的声明，产品试验样品按6.2进行安全.工作载荷试验，安全.工作载荷按表7的规定进行。试验跨距为2m。
试验样品应能承受增加的载荷而不断裂。在规定载荷下试验样品的弯曲和变形是允许的，其挠度值不应大于10mm。卸载后，试验样品应无明显的弯曲和变形。5.3.1.2抗撞击能量
制造商应给出产品的抗撞击能量，按GB/T21762一2008的6.9分类，允许最小抗撞击的能量为2J，5
