【JT交通运输标准】 复合玻璃纤维增强水泥(GRC)集流槽

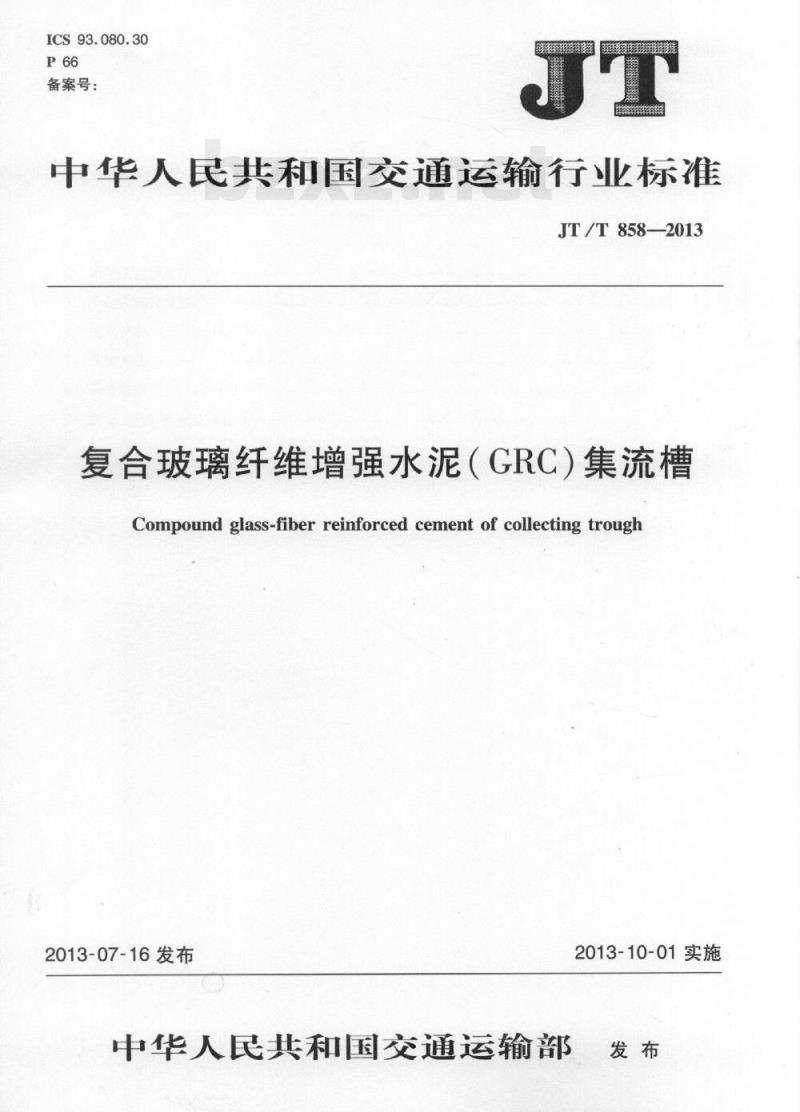

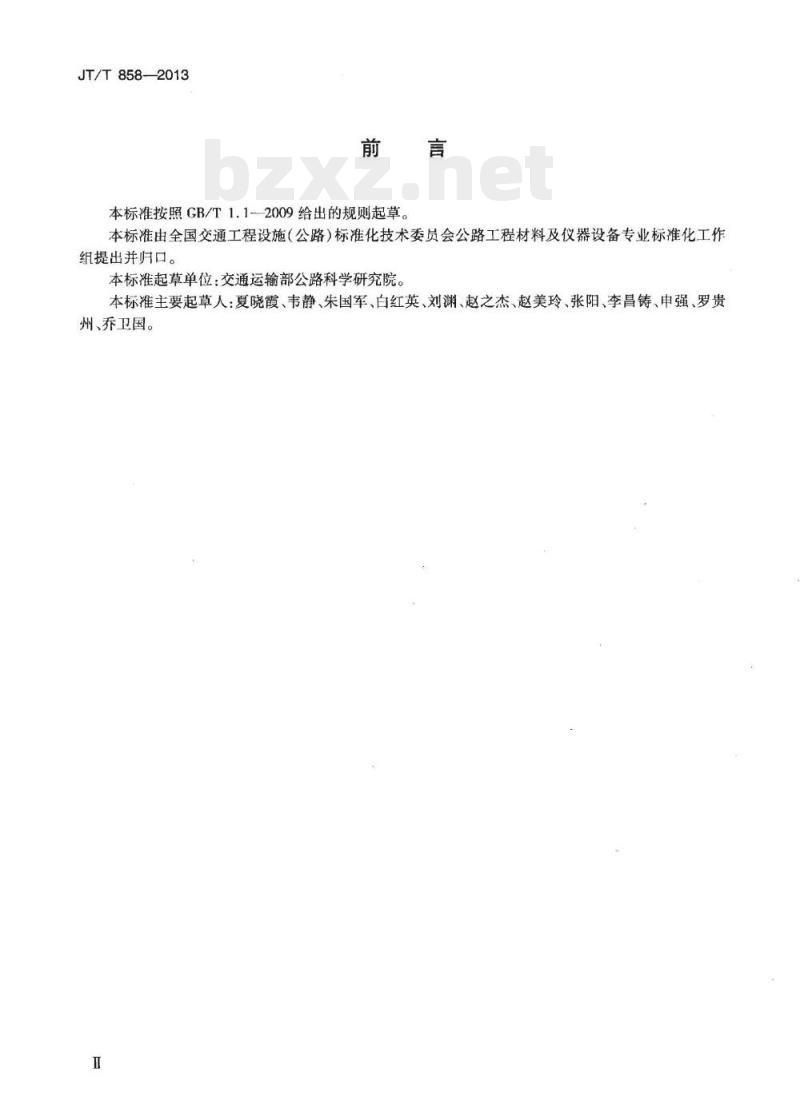

中华人民共和国交通运输行业标准 JT/T858—2013 复合玻璃纤维增强水泥（GRC）集流槽 发布日期：2013-07-16 实施日期：2013-10-01 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。 本标准起草单位：交通运输部公路科学研究院。本标准主要起草人：夏晓霞、韦静、朱国军、白红英、刘渊、赵之杰、赵美玲、张阳、李昌铸、申强、罗贵州、乔卫国。 1 范围 本标准规定了复合玻璃纤维增强水泥（GRC）集流槽的类型、规格、技术要求、试验方法、检验规则、标志、包装、运输和储存。 本标准适用于公路排水工程用复合玻璃纤维增强水泥（GRC）集流槽的生产和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。不注日期的版本适用于最新版（包括所有的修改单）。 GB/T1446 塑料性能试验方法总则 GB/T5462 镁质胶凝材料 GB/T1837 玻璃纤维 HG/T2575 工业盐 JC/T659 硫铝酸盐水泥标准 JC/T714 硫铝酸盐水泥标准 JT/T495 抽样检验规则 3 产品类型和规格 3.1 类型 GRC集流槽的类型分为通用型集流槽和非通用型集流槽。 3.2 规格 通用型GRC集流槽外形通常为楔状梯形，结构正视、侧视投影图见图1，规格尺寸见表1。 表1 通用型复合玻璃纤维增强水泥（GRC）集流槽规格尺寸（单位：mm） | 类型 | 长度 L | 前底宽 W | 前上口宽 | 后底宽 W | 后上口宽 | 边沿宽 B | 厚度 D | 高度 H | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 通用型 | 2000 | 400 < W ≤ 500 | 520 < W ≤ 650 | 422 < W ≤ 522 | 431 ≤ W ≤ 507 | 65 < B ≤ 80 | 20 | 350 < H ≤ 450 | | 通用型 | 2500 | 300 < W ≤ 400 | 390 < W ≤ 520 | 320 < W ≤ 420 | 410 < W ≤ 540 | 65 < B ≤ 80 | 18 | 300 < H ≤ 350 | | 通用型 | 3000 | 250 < W ≤ 300 | 325 < W ≤ 390 | 268 < W ≤ 318 | 431 ≤ W ≤ 507 | 65 < B ≤ 80 | 16 | 250 < H ≤ 300 | 4 技术要求 4.1 原材料的要求 4.1.1 复合玻璃纤维增强水泥（GRC）集流槽由镁质胶凝材料或水泥材料、玻璃纤维增强材料组成。镁质胶凝材料性能指标应符合GB/T5462和HG/T2573的要求。 4.1.2 玻璃纤维应选用中碱玻璃纤维制成的织物，性能指标应符合GB/T18370的要求。 4.1.3 水泥应采用符合JC/T659或JC/T714规定的硫铝酸盐水泥。 4.2 尺寸精度 复合玻璃纤维增强水泥（GRC）集流槽尺寸精度要求见表2。 表2 尺寸允许偏差（单位：mm） | 项目 | 允许偏差 | | :--- | :--- | | 横断面厚度 | ±2 | | 长度、宽度、高度 | +10 / -5 | 4.3 物理力学性能 复合玻璃纤维增强水泥（GRC）集流槽物理力学性能技术要求见表3。 表3 物理力学性能技术要求 | 检验项目 | 技术指标 | | :--- | :--- | | 抗压强度（MPa） | |
