【FZ纺织行业标准】 混合聚烯烃纤维绳索

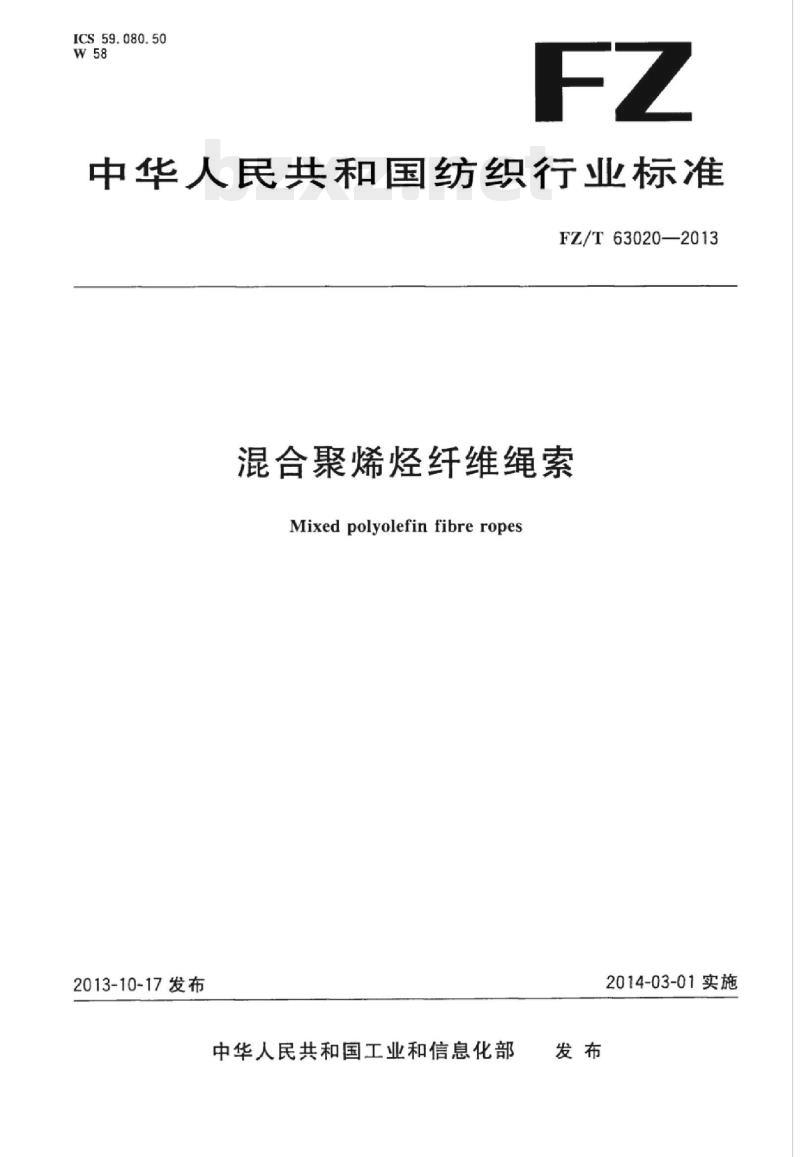

ICS59.080.50
中华人民共和国纺织行业标准
FZ/T63020—2013
混合聚烯烃纤维绳索
Mixedpolyolefinfibreropes
2013-10-17发布
中华人民共和国工业和信息化部2014-03-01实施
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。言
FZ/T63020—2013
本标准由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2)归口。本标准起草单位：泰安鲁普耐特塑料有限公司、上海市纺织工业技术监督所、浙江四兄绳业有限公司。
本标准主要起草人：沈明、贺美娣、许秀萍、李茂巨。1范围
混合聚烯烃纤维绳索
FZ/T63020—2013
本标准规定了三股、四股、八股、十二股混合聚烯烃纤维绳索的材料、分类与标记、要求、试验方法、检验规则、标识及包装、运输和贮存。本标准适用于直径代号为6~160、线密度为16.3ktex~11600ktex的混合聚烯烃纤维绳索。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定GB/T8834绳索有关物理和机械性能的测定3材料
该混合聚烯烃纤维绳索的原材料，应使用由15%~50%的聚乙烯与聚丙烯熔融混合而成的烯烃聚合物，经拉丝而成的双组分纤维。4分类与标记
4.1分类
混合聚烯烃纤维绳索分为以下四种类型：a）A型：三股绳索，见图1。
图1三股绳索（A型）的形态图
b）B型：四股绳索，见图2。
图2四股绳索（B型）的形态图
c）L型：八股绳索，见图3。
FZ/T63020—2013
图3八股绳索(L型)的形态图
d）T型：十二股绳索，见图4。
图4十二股绳索（T型）的形态图4.2标记
混合聚烯烃纤维绳索的规格型号表示方法如下：直径代号
类型标记
绳索名称
标记示例：
直径代号为30，线密度近似408ktex的三股聚烯烃纤维绳索的标记为：聚烯烃A30。5要求
5.1主要特性
三股聚烯烃纤维绳索的主要特性应符合表1的规定。表1
线密度
直径代号：
公称值
允许偏差率
优等品
断裂强力
一等品
合格品
直径代号?
公称值
线密度
表1（续）
允许偏差率
直径代号相当于其以毫米计的近似直径。优等品
5.1.2四股聚烯烃纤维绳索的主要特性应符合表2的规定。断裂强力
一等品
FZ/T63020—2013
合格品
FZ/T63020—2013
直径代号
公称值
线密度
充许偏差率
直径代号相当于其以毫米计的近似直径。表2
优等品
3八股、十二股聚烯烃纤维绳索的主要特性应符合表3的规定。5.1.3
断裂强力
一等品
合格品
直径代号：
公称值
线密度
充许偏差率
·直径代号相当于其以毫米计的近似直径。表3
优等品
断裂强力
一等品
FZ/T63020-2013
合格品
FZ/T63020—2013
5.1.4表1、表2和表3中未表示规格的绳索的线密度和断裂强力可用插值法按附录A求得。5.2其他特性
5.2.1绳索和绳股应是连续无抢接的。5.2.2直径代号大于等于36的绳索，每股中绳纱数允许有微小的差异，其差异为一股内绳纱数平均值的土2.5%。
5.2.3除非双方之间另有协议规定，三股、四股绳索应该是“Z\捻，而其绳股本身是“S\抢。八股（编绞)绳索由四对绳股所组成，即由两对“S\捻与两对“Z\捻的绳股依次编绞而成。十二股编绞绳由三对“Z”抢和三对\S”抢的绳股构成，该六对绳股则由连续六股进行“S”抢和连续六股进行“Z”捻而构成，绳纱的捻向与绳股的捻向相反。
5.2.4绳索应保证结构稳定性，一般不予浸渍或涂层处理。6试验方法
6.1取样和调湿
按GB/T8834的规定执行。
6.2线密度
按GB/T8834的规定检验。
6.3断裂强力
按GB/T8834的规定检验。
6.4预加张力
在进行绳索的线密度测试时所需施加的预加张力按表4的规定执行。表4
预加张力
直径代号
公称值
允许偏差率
直径代号
公称值
预加张力
允许偏差率
直径代号
公称值
预加张力
表4（续）
允许偏差率
直径代号
注1：表中未表示规格的绳索的预加张力于。可按附录B求得。注2：直径代号相当于其以毫米计的近似直径。检验规则
出厂检验
公称值
FZ/T63020—2013Www.bzxZ.net
预加张力
充许偏差率
每批产品出厂时，应按本标准的要求检验合格后方能出厂，并附检验合格证7.1.1
出厂检验项目应包括线密度和断裂强力。型式检验
7.2.1有下列情况之一应进行型式检验：新产品试制定型鉴定或老产品转换生产时；原材料和工艺有重大改变，可能影响产品性能时：国家质量技术监督部门提出型式检验要求时。7.2.2型式检验项目应包括本标准第5章的全部项目。7.3抽样及判定
以相同工艺，相同材料制造的同一类型、相同规格的产品为一批，7.3.2除另有协议外，在同一批产品中随机取样的样品数量S按式(1)计算，计算结果应按GB/T8170数值修约规则修约成不小于1的整数。S=0.4VN
式中：
样品数量，单位为件：
同一批产品的数量，单位为件。（1)
7.3.3当S=1时，在该样品绳卷中按项目要求取-个样品长度，S≥2时，在每个样品绳中取一个试样。
FZ/T63020—2013
7.3.4抽样时，可从样品绳的任意一端截取，也可在样品准备割断时从样品中部截取。取样时应采取必要的措施，以避免试样的退抢。如有必要，可舍弃已经稍微退捻的端部。7.3.5判定规则如下：
在检验结果中，若检验项目符合本标准第5章的要求，则判该批产品合格。在检验结果中，若有一项不符合本标准第5章的要求，则判该批产品不合格。8标识
8.1标志
绳索应将一根橙色绳纱和一根棕色绳纱编人其中一绳股内（另有协议除外），以标明该聚烯烃纤维绳索的材料、性质和来源与本标准符合。该标志在使用中应能保持可以识别。8.2标签
每件绳索应附有产品合格证明作为标签，合格证明上应标明产品的标记、商标、交货长度、生产企业名称和地址、生产日期、检验标志和执行标准编号、产品等级。9
包装、运输和购存
9.1包装
9.1.1绳索的包装形式可以是：卷、箱、袋等。绳索应卷绕整齐，捆扎牢固，在储运中不受损伤。9.1.2绳索以毛重交货时，包装材料的质量一般不得超过绳索毛重的1.5%。9.1.3交货长度，正常情况应是零张力下测得的长度。当绳索交货长度的总质量不小于线密度最低值与理论交货长度的乘积时，绳索交货长度的允许偏差：绳索直径代号小于等于8时为士8%；绳索直径代号大于8至14时为土5%；绳索直径代号大于14时为土3%。9.2运输和贮存
9.2.1产品运输时应严密遮盖，防潮、防暴晒，文明运输。9.2.2产品应贮存在远离热源、无阳光直射、通风干燥、无腐蚀性化学物质的场所。10其他
用户对产品有特殊要求的由供需双方另订协议。8
A.1线密度计算方法
附录A
（资料性附录）
绳索线密度，断裂强力计算方法FZ/T63020—2013
不同规格绳索的线密度可用插值法按式（A.1)进行计算（计算值保留三位有效数字）。d?d.2
P=P,+（p-P)
式中：
所求规格绳索的线密度，单位为干特（ktex）；.......A.l)
相邻两个规格绳索的线密度（p，不同规格绳索的最低断裂强力可用插值法按式（A.2)进行计算（计算值保留三位有效数字）。dd.
Fa=Fa,+(Fa,-Fa)
式中：
所求绳索的最低断裂强力，单位为千牛（kN)；F4,，Fa.——相邻两个规格绳索的最低断裂强力(FalFZ/T63020—2013
（资料性附录）
绳索预加张力计算方法
不同规格绳索的预加张力可用插值法按式(B.1)进行计算。d-d\
fofo=(fo-fo)
d,2d,2
式中：
中国服#教学中学中生中中(B,1）一所求绳索的预加张力，单位为十牛(daN)；Jo
Fo,fa2—相邻两个规格绳索的预加张力（fe小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
