【FZ纺织行业标准】 转杯纺纱机转杯

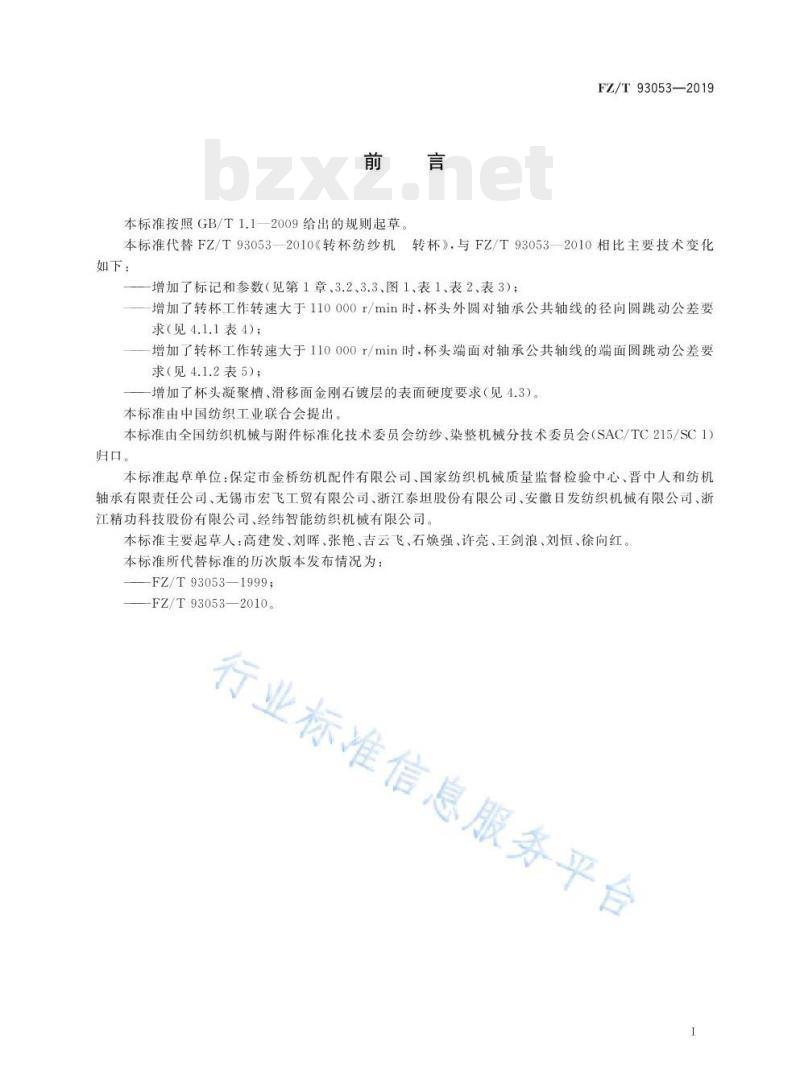

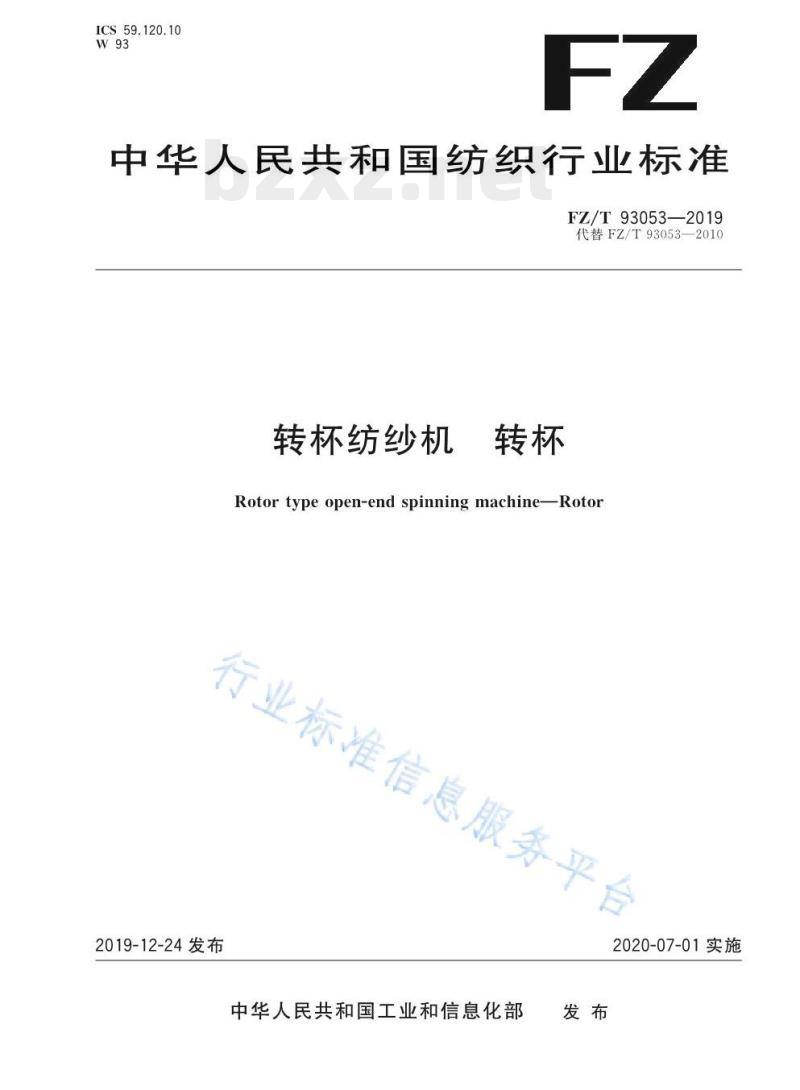

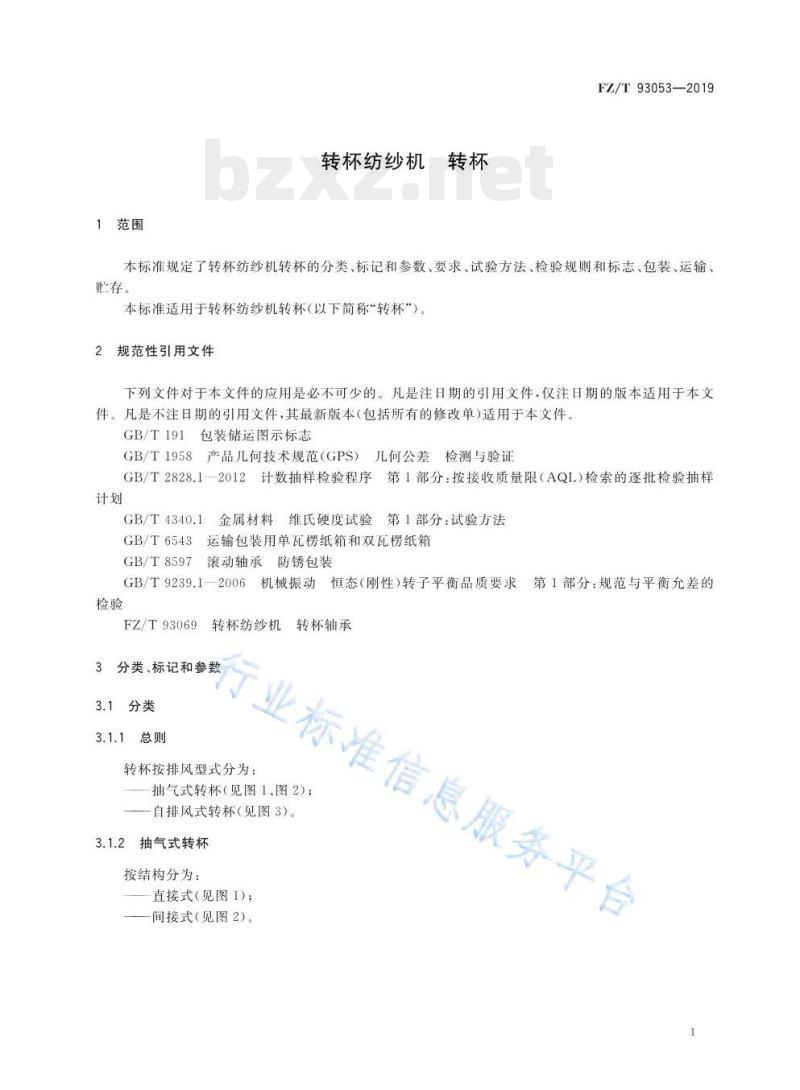

中华人民共和国纺织行业标准 FZ/T 93053—2019 代替 FZ/T 93053-2010 转杯纺纱机转杯 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 93053-2010《转杯纺纱机转杯》，与 FZ/T 93053—2010 相比主要技术变化如下： 1. 增加了标记和参数（见第 1 章、3.2、3.3、图 1、表 1、表 2、表 3）； 2. 增加了转杯工作转速大于 110,000r/min 时，杯头外圆对轴承公共轴线的径向圆跳动公差要求（见 4.1.1 表 4）； 3. 增加了转杯工作转速大于 110,000r/min 时，杯头端面对轴承公共轴线的端面圆跳动公差要求（见 4.1.2 表 5）； 4. 增加了杯头凝聚槽、滑移面金刚石镀层的表面硬度要求（见 4.3）。 本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会 (SAC/TC215/SC1) 归口。 本标准起草单位：保定市金桥纺机配件有限公司、国家纺织机械质量监督检验中心、晋中人和纺机轴承有限责任公司、无锡市宏飞工贸有限公司、浙江泰坦股份有限公司、安徽日发纺织机械有限公司、浙江精功科技股份有限公司、经纬智能纺织机械有限公司。 本标准主要起草人：高建发、刘晖、张艳、吉云飞、石焕强、许亮、王剑浪、刘恒、徐向红。 1 范围 本标准规定了转杯纺纱机转杯（以下简称“转杯”）的分类、标记和参数、要求、试验方法、检验规则和标志、包装、运输、贮存。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装 储运图示标志 GB/T 1958 产品几何技术规范 (GPS) 几何公差检测与验证 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限 (AQL) 检索的逐批检验抽样计划 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 8597 滚动轴承防锈包装 GB/T 9239.1—2006 机械振动恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 FZ/T 93069 转杯纺纱机转杯轴承 3 分类、标记和参数 3.1 分类 3.1.1 总则 转杯按排风型式分为： - 抽气式转杯（见图 1、图 2）； - 自排风式转杯（见图 3）。 3.1.2 抽气式转杯 按结构分为： - 直接式（见图 1）； - 间接式（见图 2）。 3.1.3 自排风式转杯 见图 3。 3.2 标记 3.2.1 标记内容 标记依次包含以下内容： a) 企业代号（企业自定）； b) 产品代号：转杯，用 BJ 表示； c) 杯形代号：分别用 T、U、V、Z、S 表示； d) 排风型式代号，见表 1； e) 抽气式转杯结构代号，见表 2。 表 1 排风型式代号 抽气式转杯：C, Z 自排风式转杯：Z, J 表 2 抽气式转杯结构代号 直接式：Z 间接式：J 3.3 参数 基本参数见表 3。 项目包括：杯形、轴承外径 D、杯头凝聚槽直径 D、芯轴（或杯杆）直径 d、转杯长度 l、轴承外圈宽度 w、杯头宽度 W。单位为毫米。 4 要求 4.1 形位公差 4.1.1 杯头外圆对轴承公共轴线的径向圆跳动公差见表 4。 表 4 径向圆跳动公差 (mm) - 转杯工作转速 n $\le$ 60,000 r/min：0.03 - 60,000 < n $\le$ 110,000 r/min：0.02 - n > 110,000 r/min：0.015 4.1.2 杯头端面对轴承公共轴线的端面圆跳动公差见表 5。 表 5 端面圆跳动公差 (mm) - 转杯工作转速 n $\le$ 60,000 r/min：0.04 - 60,000 < n $\le$ 110,000 r/min：0.03 - n > 110,000 r/min：0.025 4.2 表面粗糙度 杯头凝聚槽、滑移面表面粗糙度 Ra $\le$ 0.8$mu$m。 4.3 硬度 4.3.1 杯头凝聚槽、滑移面的阳极氧化表面维氏硬度 $\ge$ 350HV（或杯头外表面维氏硬度 $\ge$ 385HV）。 4.3.2 杯头凝聚槽、滑移面的镀镍磷表面维氏硬度 $\ge$ 650HV（或杯头外表面维氏硬度 $\ge$ 715HV）。 4.3.3 杯头凝聚槽、滑移面的金刚石镀层表面维氏硬度 $ge$ 950HV（或杯头外表面维氏硬度 $\ge$ 1000HV）。 4.4 结合牢固度 轴承或杯杆与杯头结合应牢固，无松动现象。 4.5 表面质量 杯头表面应光滑、无锐边，不挂纤维。 4.6 平衡品质等级 4.6.1 转杯工作转速 $\le$ 60,000r/min 时，平衡品质等级应符合 GB/T 9239.1—2006 中 G1.6 级的规定。 4.6.2 转杯工作转速 > 60,000r/min 时，平衡品质等级应符合 GB/T 9239.1—2006 中 G1 级的规定。 4.7 转杯纺纱机转杯轴承 应符合 FZ/T 93069 的规定。 5 试验方法 5.1 形位公差（4.1）：按 GB/T 1958 的规定，用千分表检测。 5.2 表面粗糙度（4.2）：用表面粗糙度样板比对检测或用表面粗糙度仪检测。 5.3 表面硬度（4.3）：按 GB/T 4340.1 的规定，用维氏硬度计或显微硬度计检测。 5.4 结合牢固度（4.4）：将杯头孔口朝下放置，用 5kg 码置于芯轴或杯杆端部，目测杯头有无松动。 5.5 表面质量（4.5）：用棉条擦拭转杯表面和排气孔内壁及孔口，目测是否挂纤维。 5.6 平衡品质等级（4.6）：按 GB/T 9239.1—2006 的规定，用动平衡机检测。 5.7 转杯纺纱机转杯轴承（4.7）：按 FZ/T 93069 的规定检测。 6 检验规则 6.1 型式检验 6.1.1 产品符合下列情况之一时，应进行型式检验： a) 产品的结构、材料、工艺有较大改变，可能影响产品性能时； b) 新产品鉴定或老产品转厂定型生产时； c) 出厂检验结果与上次型式检验有较大差异时； d) 产品停产两年以上恢复生产时； e) 第三方进行质量检验时。 检验项目：第 4 章。 6.2 出厂检验 6.2.1 产品应经制造方检验部门检验合格并附有产品质量合格证方可出厂。 6.2.2 检验项目：4.1～4.6。 6.3 抽样方法和判定规则 6.3.1 按 GB/T 2828.1—2012 的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平 II，接收质量限 AQL 为 1.5。 6.3.2 样本经检验，若不合格品数小于拒收数，则判定该批样本符合标准要求，反之则判定该样本不符合标准要求。 7 标志 7.1 包装箱的储运图示、标志按 GB/T 191 的规定。 7.2 转杯表面应标识产品标记。 8 包装、运输、贮存 8.1 产品的防锈包装按 GB/T 8597 的规定，运输包装按 GB/T 6543 的规定，并有防震措施。 8.2 瓦楞纸箱在储运过程中应避免雨雪、暴晒、受潮和污染，不得采用有损纸箱的运输、装卸及工具。 8.3 产品出厂后，在良好的防潮及通风贮存条件下，包装箱内产品的防潮、防锈有效期自出厂之日起为 1 年。
