【FZ纺织行业标准】 涂层织物在无张力下尺寸变化的测定

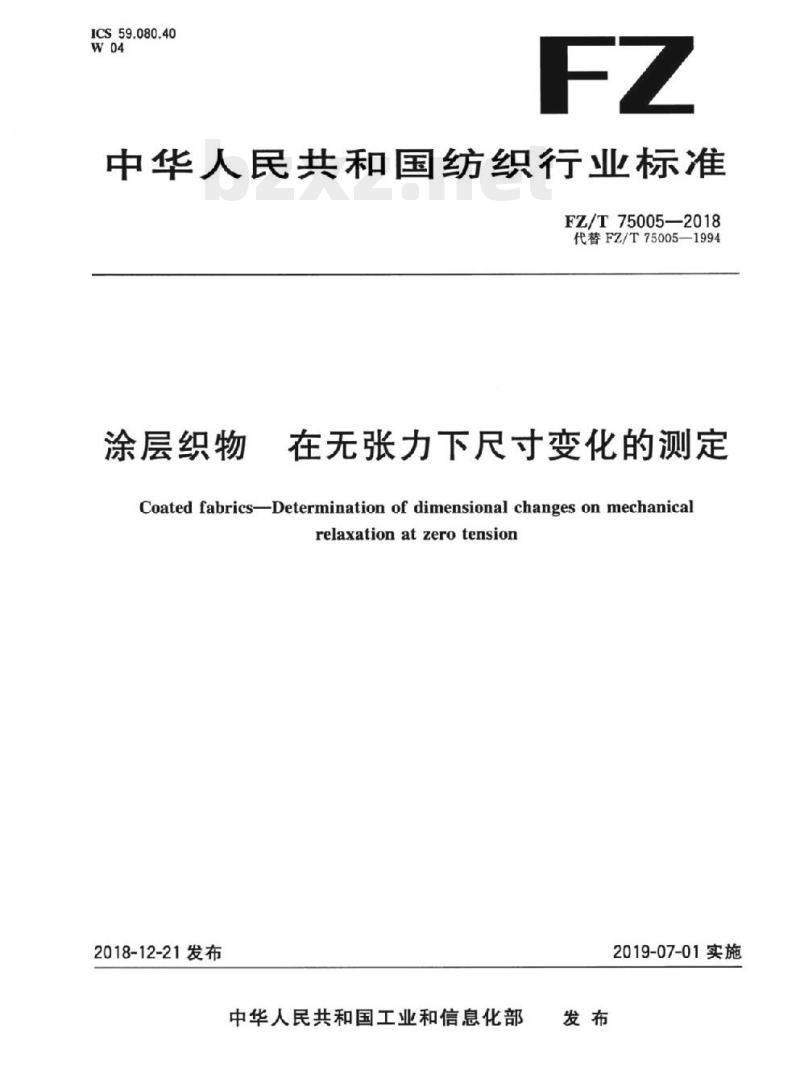

ICS 59.080.40 中华人民共和国纺织行业标准 FZ/T 75005—2018 代替 FZ/T 75005—1994 涂层织物 在无张力下尺寸变化的测定 Coated fabrics—Determination of dimensional changes on mechanical relaxation at zero tension 2018-12-21 发布 中华人民共和国工业和信息化部发布 2019-07-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 75005—1994《涂层织物在无张力下尺寸变化的测定》。与 FZ/T 75005—1994 相比主要技术变化如下： 第 2 章中删除了 GB 8170，将引用文件 GB 6529 调整为 GB/T 6529（见第 2 章）；完善了第 3 章试验原理（见第 3 章）；明确了 4.1 中测量尺的类型（见 4.1）；删除了第 5 章“仲裁性试验应采用二级标准大气”（见 1994 年版的第 5 章）；增加了测量标记示意图中单位的标注（见图 1）；调整了第 6 章测试程序（见 6.2 和 6.3，1994 年版的 6.2、6.3 和 6.4）；7.1.2 中增加了调湿前后试样纵向和横向尺寸变化率的计算公式（见 7.1.2）；删除了 7.2 中试验结果平均值的计算公式（见 1994 年版的 7.2）。 本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC 209/SC 1）归口。 本标准起草单位：中纺标（深圳）检测有限公司、深圳昌硕新纺材料有限公司、纺织工业标准化研究所、中纺新材料科技有限公司。 本标准主要起草人：刘小亮、计伟、李妍、刘子奇、郭禹、徐柏青、胡国银。 本标准所代替标准的历次版本发布情况为：FZ/T 75005—1994。 1 范围 本标准规定了涂层织物在无张力下纵向和横向尺寸变化的测试方法。本标准适用于各种卷装涂层织物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6529 纺织品调湿和试验用标准大气 3 原理 选取待测卷装涂层织物的头尾端两段试样。在每段试样上做数对标记点，在规定条件下分别测量调湿前后每对标记点之间的距离，并通过计算得到试样在无张力下的尺寸变化率。 4 设备与工具 4.1 直尺或钢卷尺，以毫米为刻度，其长度大于所测量的最大尺寸。 4.2 做标记的工具，如不褪色的墨水、织物标记打印器等。 4.3 平滑测试台，台面干净、水平、光滑，长度及宽度以能使试样完全铺开为宜。 5 调湿和试验用大气 试样的调湿和试验在 GB/T 6529 规定的标准大气条件下进行。 6 试验步骤 6.1 取样 6.1.1 将置于卷轴上的卷装织物在常温自然条件下放置 24 h 后取样。 6.1.2 样品应未受到外界压力影响，无损伤、擦伤、松边、紧边和污染。 6.1.3 从卷装织物的头端及尾端各取一段试样，每段试样长 5 m 以上。 6.2 剪取试样的标记和测量 6.2.1 将头端试样平铺于测试台上，注意不要对试样施加张力。单面涂层织物的基布面向上放置。立即在织物表面做标记（如图 1 所示）。纵向左、中、右（AD、BE、CF）各做三组标记，每组距离为 2000 mm（头尾端头 2 m 内不做标记，布边 50 mm 内不作标记）。分别测量并记录试样纵向（三组 AD/BE/CF）、横向（两组 AC/DF）标记间的距离作为原始标记尺寸，读数至 0.5 mm。 6.2.2 剪下头端试样，将卷装样品退卷至尾端，重复 6.2.1 中相关操作，对尾端试样进行标记和测量，并剪下尾端试样。 （图 1 测量标记示意图） 6.2.3 在第 5 章规定的大气条件下，将已做好标记的试样在无张力状态下，调湿至少 24 h。 6.2.4 分别测量并记录调湿后两段试样纵向（三组 AD/BE/CF）、横向（两组 AC/DF）标记间的距离。 6.3 退卷试样的标记和测量 6.3.1 将头端试样平铺于测试台上，注意不要对试样施加张力。单面涂层织物的基布面向上放置。立即在织物表面做标记（如图 1 所示）。纵向左、中、右（AD、BE、CF）各做三组标记，每组距离为 2000 mm（头尾端头 2 m 内不做标记，布边 50 mm 内不做标记）。分别测量并记录试样纵向（三组 AD/BE/CF）、横向（两组 AC/DF）标记间的距离作为原始标记尺寸，读数至 0.5 mm。 6.3.2 按 6.2.3 要求进行调湿，分别测量并记录调湿后头端试样纵向（三组 AD/BE/CF）、横向（两组 AC/DF）标记间的距离。 6.3.3 将卷装样品退卷至尾端，重复 6.3.1 和 6.3.2 中相关操作，对尾端试样进行标记和测量。 7 计算及结果表示 7.1 计算 7.1.1 分别计算每段试样纵向三组（横向两组）调湿前后标记尺寸的平均值。 7.1.2 分别按式 (1) 和式 (2) 计算每段试样调湿前后纵向和横向尺寸变化率： 式 (1) $\Delta L = \frac{|W_1 - W_0|}{W_0} \times 100\%$ 式 (2) $\Delta W = \frac{|W_1 - W_0|}{W_0} \times 100\%$ 式中： $\Delta L$：无张力下，纵向尺寸变化率，%； $W_1$：调湿后纵向三段距离的平均值，单位为毫米（mm）； $W_0$：调湿前纵向三段距离的平均值，单位为毫米（mm）； $\Delta W$：无张力下，横向尺寸变化率，%； $W_1$：调湿后横向两段距离的平均值，单位为毫米（mm）； $W_0$：调湿前横向两段距离的平均值，单位为毫米（mm）。 7.2 结果表示 卷装涂层织物在无张力下的尺寸变化率以两段试样调湿前后尺寸变化率的平均值来表示。结果保留一位小数。 8 试验报告 试验报告应包含以下内容： a) 本标准的编号； b) 样品描述； c) 试样放置条件（放置时间、放置环境温度）； d) 试验结果（纵向及横向的平均尺寸变化率）； e) 任何偏离本标准的细节及异常现象。
