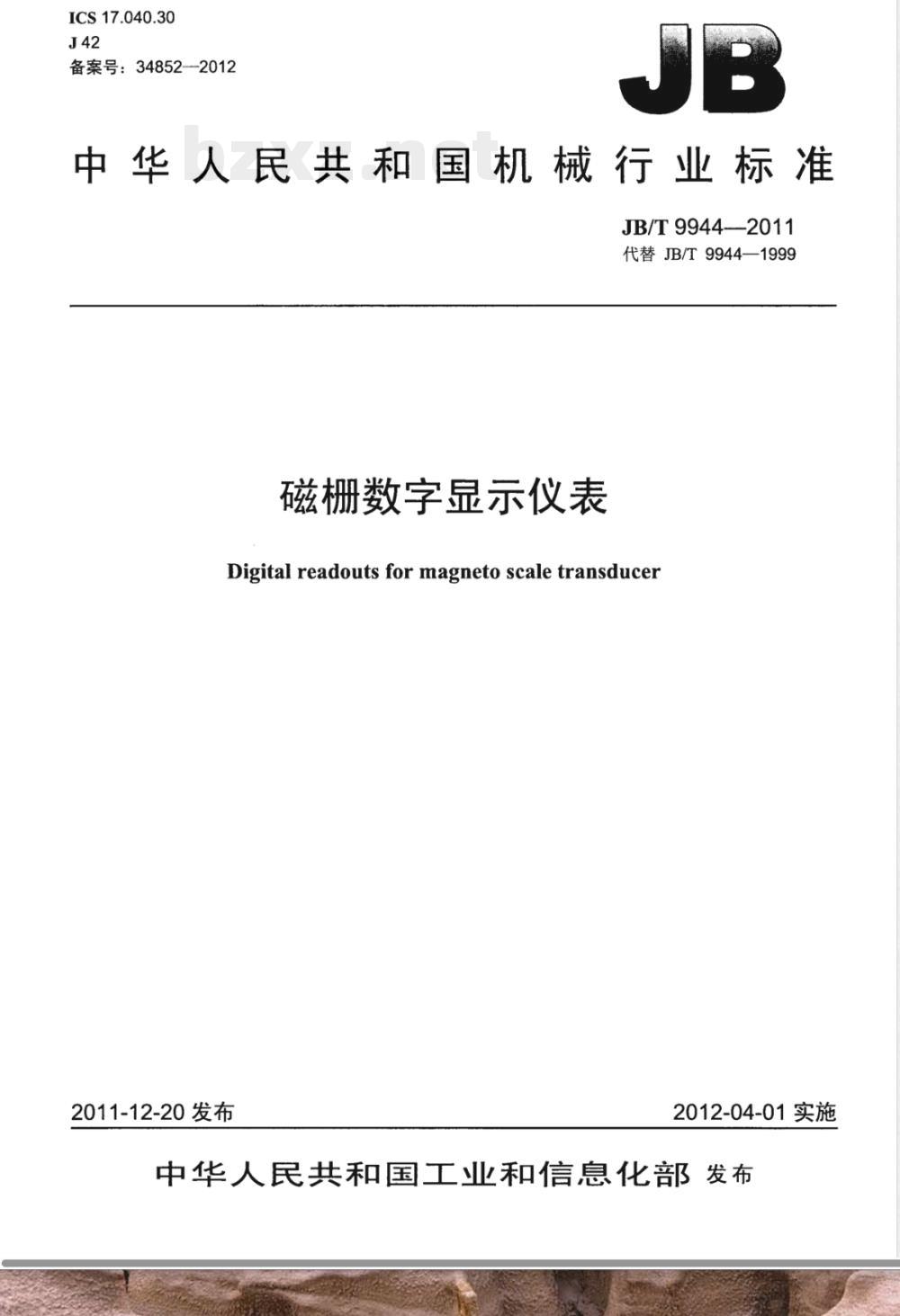

ICS17.040.30
备案号：348522012
中华人民共和国机械行业标准
JB/T 9944——2011
代替JB/T9944—1999
磁栅数字显示仪表
Digital readouts for magneto scale transducer2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言，
1范围，
2规范性引用文件，
3术语和定义..
4结构型式与基本参数
4.1结构型式.
4.2基本参数
5基本功能
6要求．
6.1外观.
6.2工作频率范围，
防护等级
6.4抗干扰能力
6.5准确度，
6.6稳定度
电气安全性能，
7.1接地保护，
7.2绝缘电阻，
7.3耐电压强度
8环境适应性
气候环境.
8.2力学环境.
周围环境
8.4电源.
9连续运行试验，
10试验方法.
10.1试验条件，
10.2试验项目及方法
11检验规则.
11.1出厂检验.
11.2型式检验
11.3判定规则.
12标志与包装
12.1标志．
12.2包装
..........
附录A（规范性附录）检验项目及重要度次
JB/T9944—2011
JB/T9944-—2011

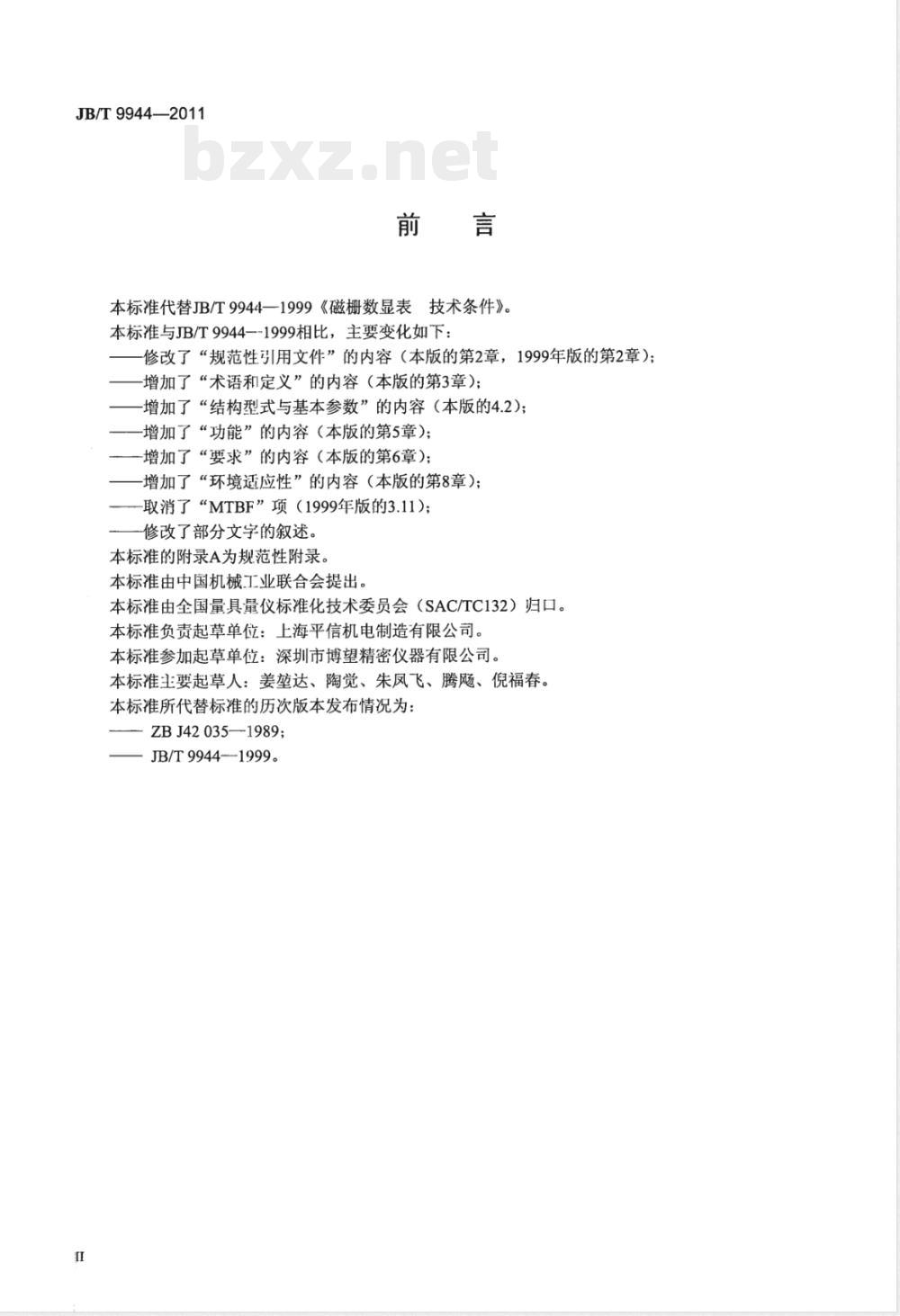

本标准代替JB/T9944—1999《磁栅数显表技术条件》。本标准与JB/T9944--1999相比，主要变化如下：修改了“规范性引用文件”的内容（本版的第2章，1999年版的第2章）；增加了“术语和定义”的内容（本版的第3章）；-增加了“结构型式与基本参数”的内容（本版的4.2）；增加了“功能”的内容（本版的第5章）；-增加了“要求”的内容（本版的第6章）；增加了“环境适应性”的内容（本版的第8章）；取消了“MTBF”项（1999年版的3.11)；一修改了部分文字的叙述。
本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准负责起草单位：上海平信机电制造有限公司。本标准参加起草单位：深圳市博望精密仪器有限公司。本标准主要起草人：姜垫达、陶觉、朱凤飞、腾飚、倪福春。本标准所代替标准的历次版本发布情况为：ZBJ42035—1989;
JB/T9944——1999。

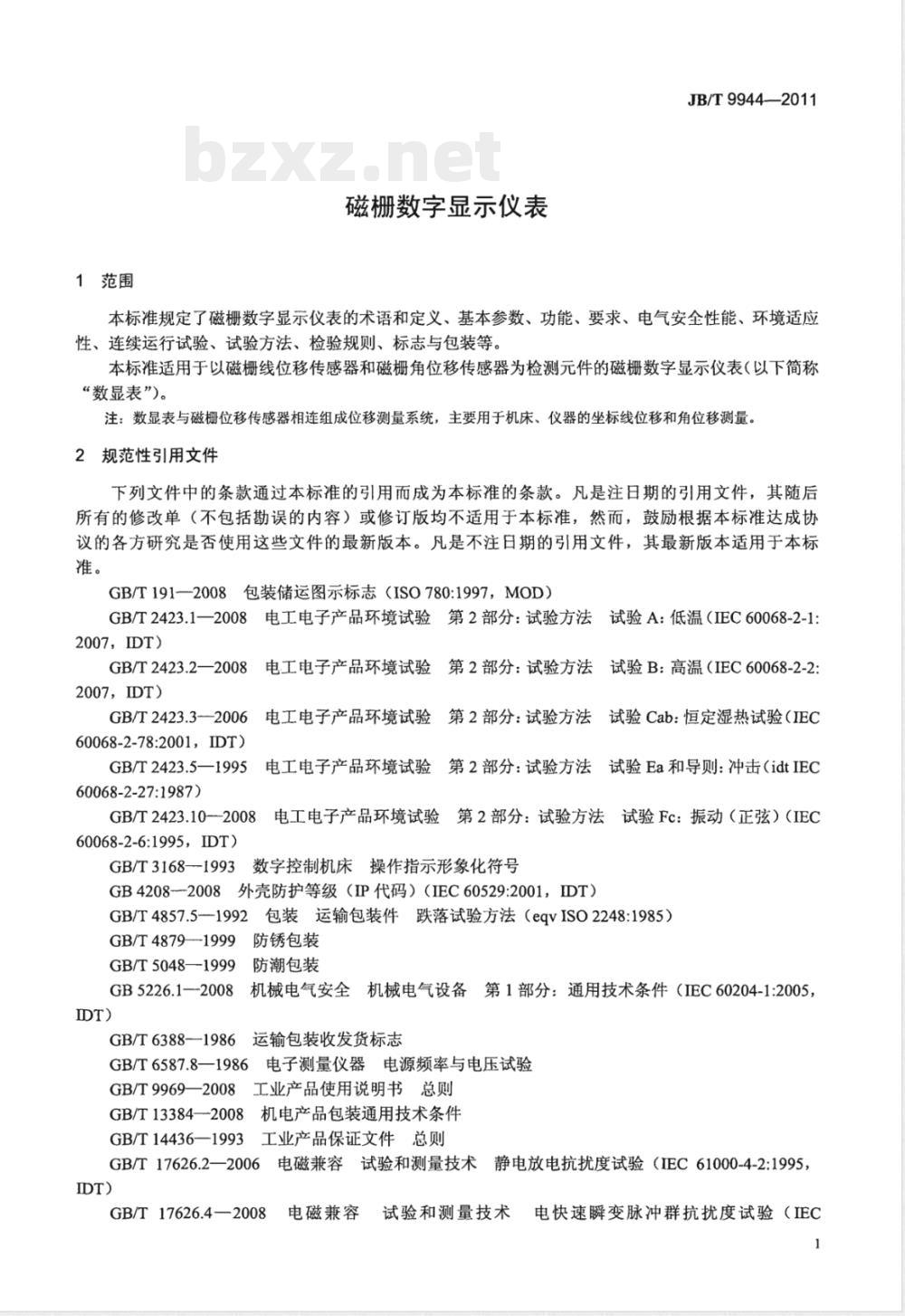

1范围
磁栅数字显示仪表
JB/T9944—2011
本标准规定了磁栅数字显示仪表的术语和定义、基本参数、功能、要求、电气安全性能、环境适应性、连续运行试验、试验方法、检验规则、标志与包装等。本标准适用于以磁栅线位移传感器和磁栅角位移传感器为检测元件的磁栅数学显示仪表（以下简称“数显表”)。
注：数显表与磁栅位移传感器相连组成位移测量系统，主要用于机床、仪器的坐标线位移和角位移测量。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注白期的引用文件，其最新版本适用于本标准。
GB/T191—2008包装储运图示标志（ISO780:1997，MOD）GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-12007，IDT）
GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2:2007，IDT)
GB/T2423.3—2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验（IEC60068-2-78:2001，IDT)
GB/T2423.5—1995
5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击（idtIEC60068-2-27:1987)
GB/T2423.10--2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（IEC60068-2-6:1995，IDT）
GB/T3168-1993数字控制机床操作指示形象化符号GB4208--2008外壳防护等级（IP代码）（IEC60529:2001，DT）GB/T4857.5-1992包装运输包装件跌落试验方法（eqvISO2248:1985）GB/T4879--1999F
防锈包装
GB/T5048—1999
GB5226.1--2008
防潮包装
机械电气安全机械电气设备第1部分：通用技术条件（IEC60204-1:2005，GB/T6388-1986
运输包装收发货标志
GB/T6587.8一1986电子测量仪器电源频率与电压试验GB/T9969一2008工业产品使用说明书总则GB/T13384—2008机电产品包装通用技术条件GB/T14436一1993工业产品保证文件总则GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2:1995，IDT)
GB/T17626.4—2008电磁兼容
试验和测量技术电快速瞬变脉冲群抗扰度试验（ECJB/T9944—2011
61000-4-4:2004，IDT)
GB/T17626.5一2008电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5:2005DT)

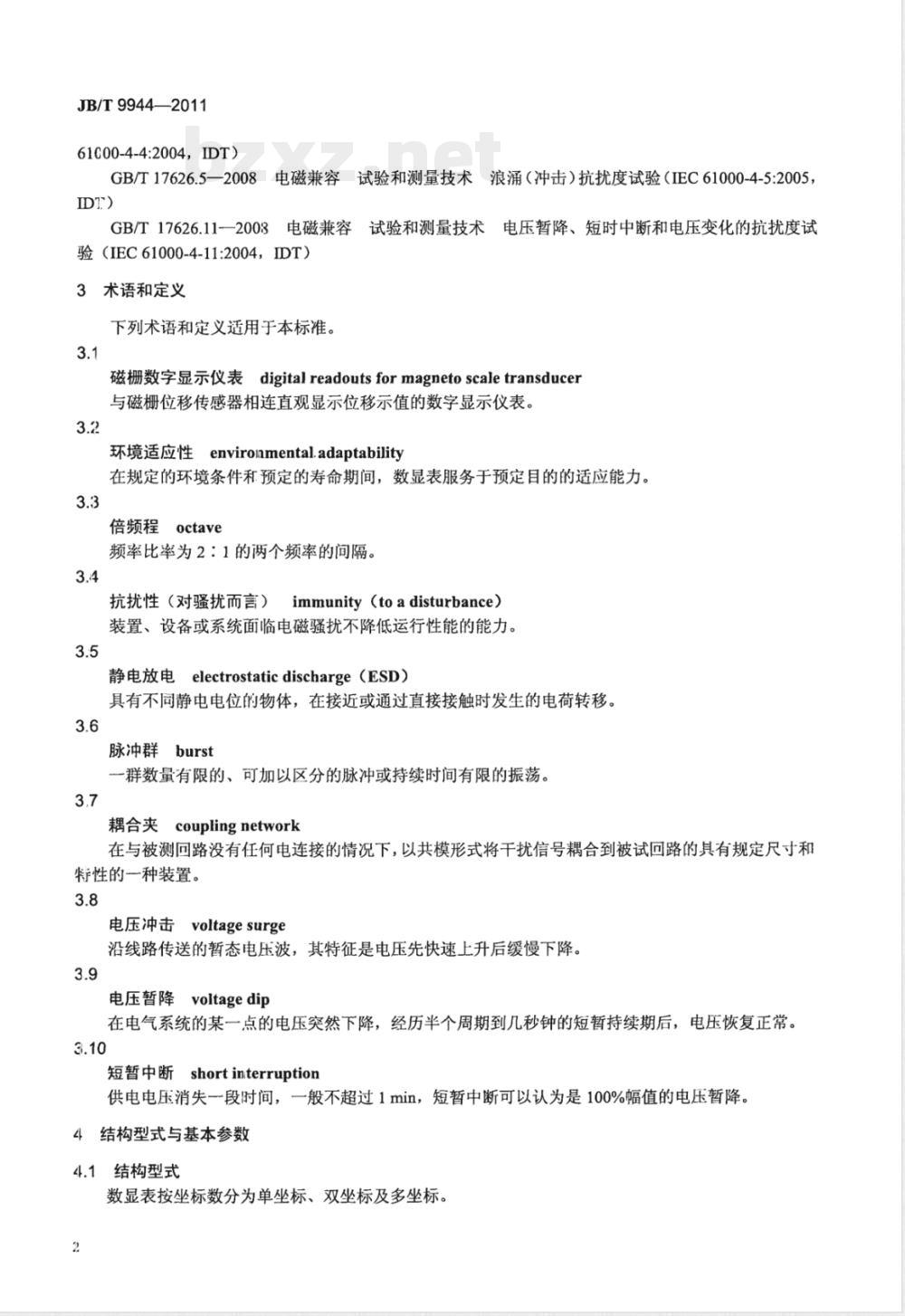

GB/T17626.11一2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（IEC61000-4-11:2004，IDT）3术语和定义
下列术语和定义适用于本标准。3.1
磁栅数字显示仪表digitalreadoutsformagnetoscaletransducer与磁栅位移传感器相连直观显示位移示值的数字显示仪表。3.2
环境适应性environmental.adaptability在规定的环境条件和预定的寿命期间，数显表服务于预定目的的适应能力。3.3
octave
倍频程
频率比率为2：1的两个频率的间隔。3.4
抗扰性（对骚扰而言）
immunity （to a disturbance）装置、设备或系统面临电磁骚扰不降低运行性能的能力。3.5
静电放电electrostaticdischarge（ESD）具有不同静电电位的物体，在接近或通过直接接触时发生的电荷转移。3.6
脉冲群burst
一群数量有限的、可加以区分的脉冲或持续时间有限的振荡。3.7
耦合夹couplingnetwork
在与被测回路没有任何电连接的情况下，以共模形式将于扰信号耦合到被试回路的具有规定尺寸和特性的一种装置。
电压冲击voltagesurge
沿线路传送的暂态电压波，其特征是电压先快速上升后缓慢下降。3.9
电压暂降
voltagedip
在电气系统的某一点的电压突然下降，经历半个周期到几秒钟的短暂持续期后，电压恢复正常。3.10
短暂中断shortinterruption
供电电压消失一段时间，一般不超过1min，短暂中断可以认为是100%幅值的电压暂降。4结构型式与基本参数
4.1结构型式
数显表按坐标数分为单坐标、双坐标及多坐标。2
4.2基本参数
JB/T9944—2011
数显表的线位移最小显示步距、角位移最小显示步距、一个信号周期的细分数、供传感器电压和频率及输入信号按表1的规定。
基本参数
线位移最小显示步距
角位移最小显示步距
一个信号周期的细分数
供磁栅位移传感器电压（DC）
供磁栅位移传感器电压频率（V）输入信号
5基本功能
1mm~0.001μm
1°～1″或1°～0.000001°
1、2、4~4096
参数值
+1.5V，+5V，+12V，+24V
±5[|Hz
1.幅值高频调制信号
2.符合EIARS-232、EIARS-422、EIARS-485接口标准位置数字信号3.符合EIARS-422接口标准的相位差为90°的AB相信号4.集电极开路信号，最大额定电压为40V，最大额定电流为100mA5.1Vpp或约为11μA的正弦波信号6.0V~10V或4mA20mA的模拟量信号5.1
数显表与磁栅位移传感器相连组成位移测量系统后，在最小步距的有效量程内应正确计数，且清晰可见数显数码显示数值。
5.2具有参考零位显示功能的数显表，零位功能应显示正确。5.3数显表应具有清零功能。
6要求
6.1外观
6.1.1数显表的面板、机壳表面不得有明显的凹痕、划伤、裂缝和变形，表面涂或镀层不应有气泡、龟裂、脱落和锈蚀等缺陷。
6.1.2数显表机壳和面板上的开关、按钮、灯、插头座等均应有表示其功能的标志，标志应牢固、清晰、美观、耐久。功能标志应符合相关标准的规定。若使用形象化图形作为功能标志时，应符合GB/T3168——1993的规定。
6.1.3连接导线和线径的颜色及面板上的开关、按键和灯的颜色应符合GB5226.1一2008的规定。6.2工作频率范围
在数显表的使用说明书中应给定工作频率范围，并应符合第5章的规定。6.3防护等级
数显表应具有防护能力，机箱的防护等级不应低于IP43及面板的防护等级不应低于IP54（见GB4208—2008）。下载标准就来标准下载网
6.4抗干扰能力
6.4.1总则
数显表应具有一定的抗干扰能力，受干扰后允许士1个最小分辨力，且功能不被劣化。6.4.2抗静电干扰能力
数显表工作时，对操作人员经常触及的所有部位进行接触放电电压为4kV、空气放电电压为8kV3
JB/T9944—2011
的抗静电干扰能力试验，试验过程中的数显表应能正常工作。6.4.3快速瞬变电脉冲群抗干扰能力数显表工作时，在交流供电电源端和保护接地端之间施加脉冲群（见表2）进行快速瞬变电脉冲群抗干扰能力试验，试验过程中的数显表应能正常工作。数显表工作时，传感器信号电缆用耦合夹施加脉冲群（脉冲幅度为1kV，其他参数见表2）进行快速瞬变电脉冲群抗干扰能力试验，试验过程中的数显表应能正常工作。表2
脉冲群持续时间脉冲群间隔
单脉冲宽度
50×（1±30%）
6.4.4抗电压冲击干扰能力
脉冲上升沿
50×（1±30%）
正、负脉冲群干扰时间
脉冲幅度」脉冲重复率
数显表工作时，输入电源中叠加脉冲电压（见表3）进行抗电压冲击抗干扰能力试验，试验过程中的数显表应能正常工作。
叠加脉冲
电压的前沿
1.2×(1±30%)
叠加脉冲
电压的宽度
【50×（1±20%）
叠加脉冲电压的
2×（1±10%）
6.4.5抗电压暂降、短时中断干扰能力登加脉冲电压的
脉冲重复率
次数/min
叠加脉冲
电压的极性
正极/负极
叠加脉冲电压的
试验次数
正、负各5次
数显表工作时，在交流供电电源端口使电压（见表4）发生变化进行电压暂降、短时中断抗干扰能力试验，试验过程中的数显表应能正常工作。表4
6.5准确度
持续周期
时间ms
用标定后的磁栅模拟信号输入数显表，数显表显示的示值与标定值之差不应超过土1个分辨力。6.6稳定度
在标准工作环境下，数显表输入标定后的磁栅模拟信号，其数字漂移不应超过土1个分辨力。7电气安全性能
7.1接地保护
机壳应有保护接地端子，有PE标志。电源中线N不应与PE相连，且不应相互替代。电气和机械的导体件都应用黄/绿双色导线连接到保护接地电路上，连接要牢固。保护接地电路的连续性应符合GB5226.1—2008的规定。7.2绝缘电阻
在工作环境下，电源线L、N端子和保护接地间施加500V直流电压时，测得绝缘电阻不应小于1M2。4
耐电压强度
JB/T9944—-2011
电源线L、N端子和保护接地线之间应能经受交流电压为1000V（有效值）、频率为50Hz、时问为10s和漏电流不应大于5mA的耐压试验，试验中不应有击穿和飞弧现象。8环境适应性
气候环境
适应于数显表的气候环境要求按表5的规定。表5
气候环境
工作气候
贮存、运输气候
8.2力学环境
8.2.1机械振动（正弦）
环境温度
0℃～50℃
-25℃～70℃
相对湿度
≤95%
承受一定机械振动（见表6）后的数显表，其外观仍应符合6.1的规定；通电后，数显表仍应能正常工作。
振动幅度
扫频范围
10~55~10
扫频速率
倍频程/min
振动方向
X、Y、Z
持续时间
承受一定冲击（见表7）后的数显表，：其外观不应有明显的损伤和变形；通电后，数显表仍应能正常工作。
冲击加速度
包装跌落
持续时间
冲击波形
半正弦波
冲击次数
符合包装规定的数显表，在承受跌落试验（见表8）后，数显表不应有任何机械性损伤；通电后：数显表仍应能正常工作。
包装质量
>15~30
>30~40
周围环境
跌落高度
数显表在运输、存放和使用时，不应置于潮湿、油雾、强电磁污染、超量污染物和强振动环境中。5
JB/T9944—2011
8.4电源
在稳态电压值为（0.9～1.1）×额定电压、（0.95～1.05）×额定频率的电源条件下，数显表应能正常作。
9连续运行试验
在温度为40℃士2℃、相对湿度为30%～60%的环境条件下，对数显表进行不少于2个循环的连续运行试验（见表9）后，数显表不应出现故障。注：每24h为1个循环，2个循环即为48h。表9
1个循环的试验步骤
10试验方法
10.1试验条件
工作电压
电压额定值
1.1倍电压额定值
电压额定值
0.9倍电压额定值
试验时间 h
数显表的测定应在温度为20℃土2℃、相对湿度为30%～60%及大气压力为86kPa～106kPa的条件下进行。
10.2试验项目及方法
10.2.1功能检查
将受试品与磁栅位移传感器相连组成位移测量系统，通电运行，试验结果应符合第5章的规定。10.2.2外观检验
用目测法及其他方法按6.1的要求对受试品进行检验，应符合要求。10.2.3工作频率范围试验
用标定后的磁栅模拟信号输入数显表，在工作频率范围内等间隔取10个点，试验结果应符合6.2规定。
抗扰性试验（实验室条件下）
10.2.4.1静电放电抗扰性试验
根据6.4.2的要求，按GB/T17626.2的规定进行试验，试验结果应符合本标准6.4.2的规定。10.2.4.2快速瞬变电脉冲群抗扰性试验根据6.4.3的要求，按GB/T17626.4的规定进行试验，试验结果应符合本标准6.4.3的规定。1C.2.4.3电压冲击抗扰性试验
根据6.4.4的要求，按GB/T17626.5的规定进行试验，试验结果应符合本标准6.4.4的规定。1C.2.4.4电压暂降、短时中断抗扰性试验根据6.4.5的要求，按GB/T17626.11的规定进行试验，试验结果应符合本标准6.4.5的规定。1C.2.5准确度试验
在标准环境条件下，用标定后的光栅模拟信号输入数显表，重复10次，试验结果应符合6.5的规定。
10).2.6稳定度试验
用标定后的光栅模拟信号输入数显表，开机10min后，每隔30min记录1次，连续记录4h，试验结果应符合6.6的规定。
10.2.7电气安全性试验
10.2.7.1保护接地电路的连续性试验用目测法先对受试品按7.1进行检查，按GB5226.1的规定进行试验。10.2.7.2绝缘电阻试验
JB/T9944—2011
用500V（DC）兆欧表（或等效设备）测试受试品的电源输入端与保护地端，在施加电压1min后，读取绝缘电阻值，结果应符合7.2规定。10.2.7.3耐电压强度试验
用耐电压强度试验装置，在受试品的电源输入端与保护接地端间施加7.3规定的条件，试验结果应符合7.3规定。
10.2.8环境适应性试验
10.2.8.1气候环境适应性试验
10.2.8.1.1温度试验
根据表1的要求，按GB/T2423.1和GB/T2423.2的规定进行试验，试验结果应符合本标准第5章、6.1、6.3、6.5、6.6和第7章的规定。10.2.8.1.2恒定湿热试验
根据表1的要求，按GB/T2423.3的规定进行试验，试验结果应符合本标准第5章、6.1、6.3、6.5、6.6和第7章的规定。
10.2.8.2力学环境适应性试验
10.2.8.2.1机械振动（正弦）试验根据8.2.1的要求，按GB/T2423.10的规定进行试验，试验结果应符合本标准8.2.1的规定。10.2.8.2.2冲击试验
根据8.2.2的要求，按GB/T2423.5的规定进行试验，试验结果应符合本标准8.2.2的规定。10.2.8.2.3包装跌落
根据8.2.3的要求，按GB/T4857.5的规定进行试验，试验结果应符合本标准8.2.3的规定。10.2.8.3电源适应能力试验
根据8.4的要求，按GB/T6587.8的规定进行试验，试验结果应符合本标准第5章、6.4、6.5和6.6的规定。
10.2.9连续运行试验
将受试品与磁栅位移传感器相连组成位移测量系统后，放入试验箱内；温度调至40℃土2℃，至少1h后，待达到热平衡，打开受试品电源；通电运行48h，并且每4h检查1次，其24h的电压波动（用调压器调节）见表9；试验过程中，受试品显示值漂移量不应超过土2个最小示值，且能正常工作。11检验规则
11.1出厂检验
11.1.1数显表的出厂检验项目按附录A的规定，检验数量为100%。11.1.2数显表的出厂检验有一项不合格时，则视产品为不合格。11.2型式检验
11.2.1数显表的型式检验项目按附录A的规定。11.2.2
数显表的型式检验采用产品抽样的方法，样品数不少于3台。在下述情况之一时，应进行型式检验：
a）新产品定型鉴定或产品在转厂生产的试制定型鉴定时；b）定型产品在设计、工艺、材料有重大改变时；c）定型产品停产一年以上再生产时；7
JB/T9944—2011
d）定型产品连续生产：两年以上时，每两年至少一次；e）国家质量监督部门提出要求时。11.2.3型式检验有一项不合格时，应加倍抽样，仍不合格时，型式检验不予通过。11.3判定规则
11.3.1总则
在判定规则中，引入“重要度”概念。重要度指质量标准要求的内容在产品质量中的重要程度，分为A、B两级，见附录A。
11.3.2A级重要度
将直接影响抗扰性能和直接危及人身安全的关键项目列入A级重要度。对列入A级重要度的检验项围，即使出现轻微缺陷，亦判为不合格品。11.3.3B级重要度
将对产品质量无直接影响或影响不大，且在质量指标中有独立特征的有关检验项目均列入B级重要度。两个B级相当于一个A级，即对列入B级重要度的检验项目，如果出现两条或两条以上的轻微缺陷，亦判为不合格品。
12标志与包装
12.1标志
12.1.1数显表上应标志：
a）制造厂厂名或注册商标；
b）产品名称和型号；
c）额定电压和额定功率（或电流）；d）产品制造日期及产品序列号。12.1.2数显表外包装的标志应符合GB/T191、GB/T6388和GB/T13384的规定。12.2包装
12.2.1数显表的包装应符合GB/T4879和GB/T5048的规定。12.2.2数显表经检查符合本标准要求的应具有符合GB/T14436规定的产品合格证，产品合格证上应标有本标准的标准号、产品序列号和出厂日期；以及符合GB/T9969规定的使用说明书、装箱单。8
