【其他行业标准】 容栅线位移测量系统 数显组件

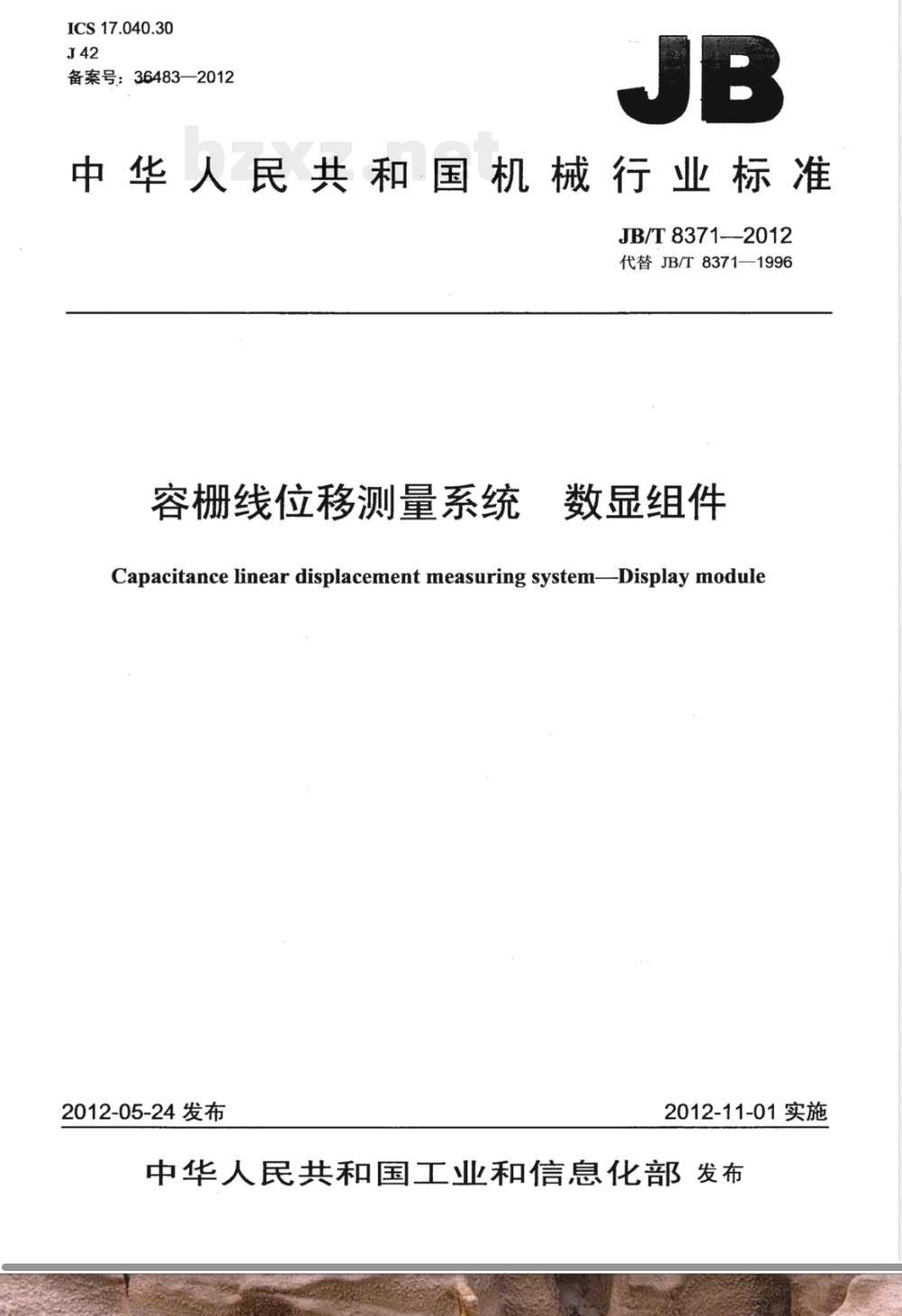

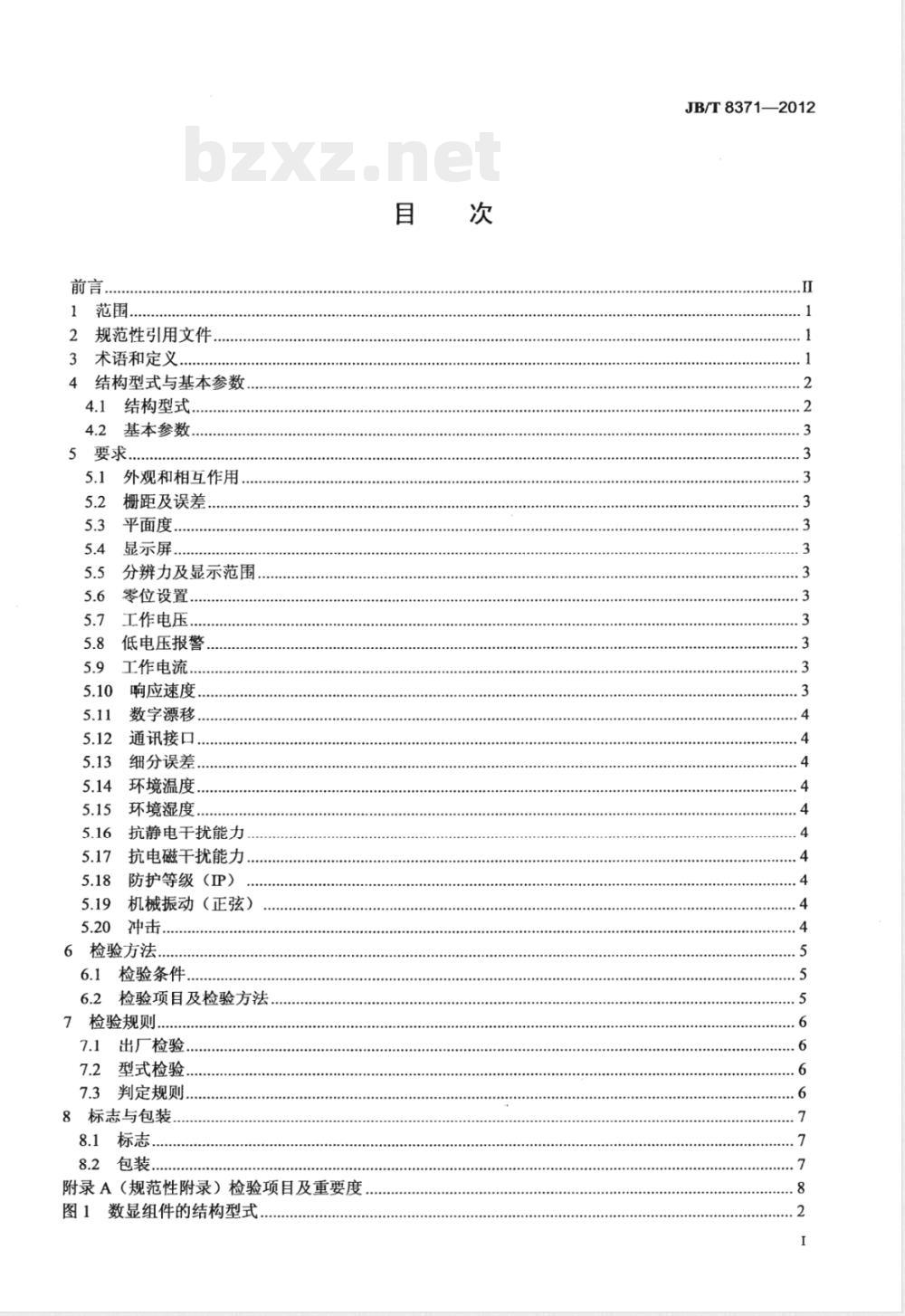

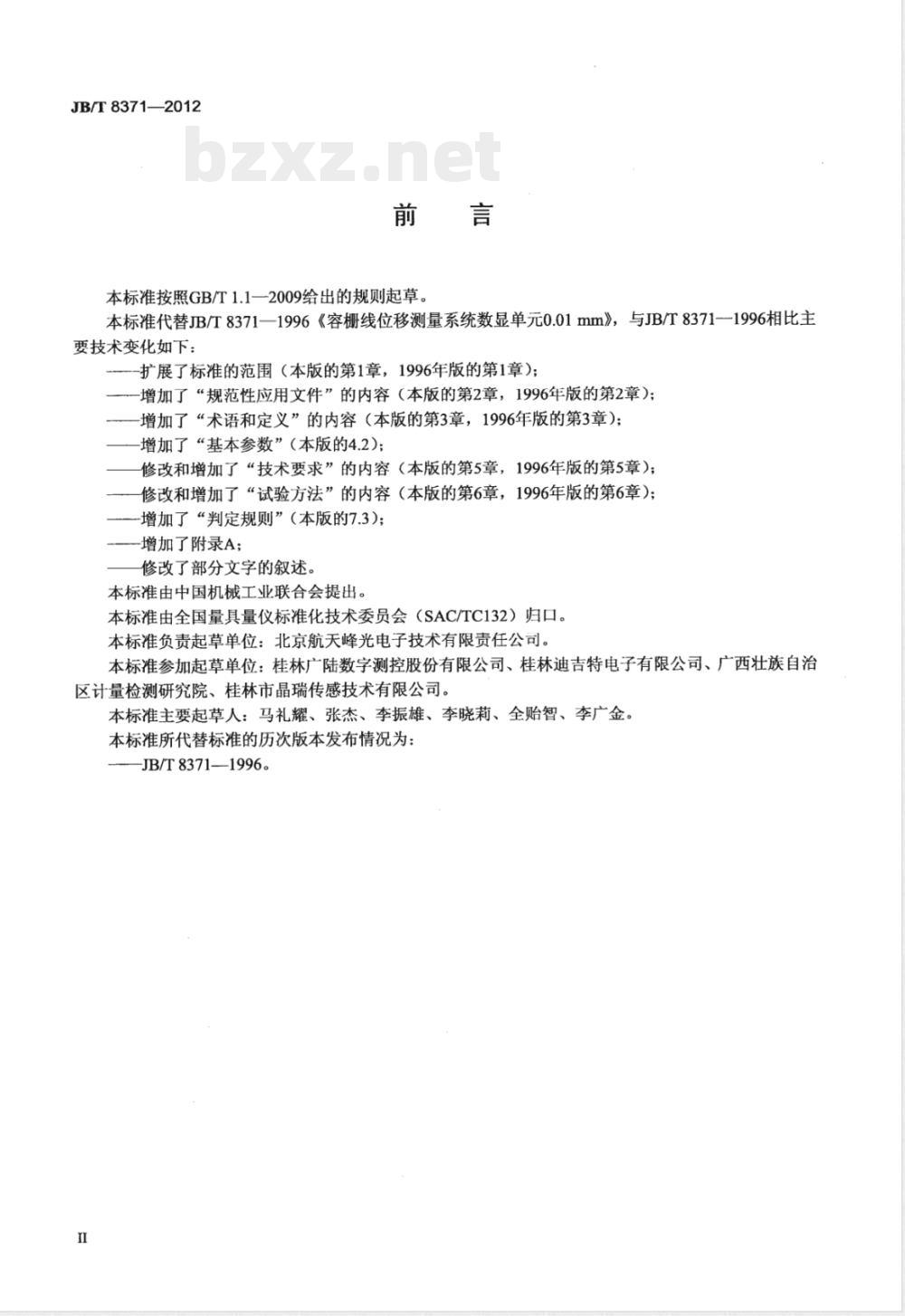

JB/T8371—2012 中华人民共和国机械行业标准 容栅线位移测量系统 数显组件 (Capacitance linear displacement measuring system-Display module) 发布日期：2012-05-24 实施日期：2012-11-01 【前言】 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 JB/T 8371—1996《容栅线位移测量系统数显单元 0.01mm》。 与 JB/T 8371—1996 相比，主要技术变化如下： 1. 扩展了标准的范围； 2. 增加了“规范性引用文件”的内容； 3. 增加了“术语和定义”的内容； 4. 增加了“基本参数”； 5. 修改和增加了“技术要求”的内容； 6. 修改和增加了“试验方法”的内容； 7. 增加了“判定规则”； 8. 增加了附录 A； 9. 修改了部分文字的叙述。 本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会 (SAC/TC 132) 归口。 本标准负责起草单位：北京航天峰光电子技术有限责任公司。 本标准参加起草单位：桂林广陆数字测控股份有限公司、桂林迪吉特电子有限公司、广西壮族自治区计量检测研究院、桂林市晶瑞传感技术有限公司。 【目录】 1 范围 2 规范性引用文件 3 术语和定义 4 结构型式与基本参数 5 要求 6 检验方法 7 检验规则 8 标志与包装 附录 A（规范性附录）检验项目及重要度 1 范围 本标准规定了容栅线位移测量系统数显组件的术语和定义、结构型式与基本参数、要求、检验方法、检验规则、标志与包装等。 本标准适用于分辨力为 0.001mm、0.005mm、0.01mm，显示范围为 -999999~+999999 的容栅线位移测量系统数显组件（以下简称“数显组件”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191—2008 包装储运图示标志 GB/T 2423.3—2006 电工电子产品环境试验 第2部分：试验方法 试验 Cab：恒定湿热试验 GB/T 2423.5—1995 电工电子产品环境试验 第2部分：试验方法 试验 Ea 和导则：冲击 GB/T 2423.10—2008 电工电子产品环境试验 第2部分：试验方法 试验 Fc：振动（正弦） GB/T 2423.22—2002 电工电子产品环境试验 第2部分：试验方法 试验 N：温度变化 GB 4208—2008 外壳防护等级（IP代码) GB/T 4879—1999 防锈包装 GB/T 5048—1999 防潮包装 GB/T 6388—1986 运输包装 GB/T 9969—2008 收发货标志 GB/T 13384—2008 工业产品使用说明书总则 GB/T 14436—1993 机电产品包装通用技术条件 GB/T 17163—2008 工业产品保证文件总则 GB/T 17164—2008 几何量测量器具术语 基本术语 GB/T 17626.2—2006 几何量测量器具术语 产品术语 GB/T 17626.3—2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17163 和 GB/T 17164 界定的以及下列术语和定义适用于本文件。 3 术语和定义 3.1 容栅线位移测量系统 (Capacitance linear displacement measuring system)：由容栅线位移传感器、信号处理电路、显示器组成，用于测量两个物体之间相对移动的距离，给出数字显示或数据输出的装置。 3.2 容栅线位移传感器 (Capacitance linear displacement transducer)：由能够相对移动的增量式电容线位移传感器的主栅、副栅和相关电路组成，输出与线位移存在给定关系的电信号的部件。 3.3 主栅 (Primary grating)：栅型电容线位移传感器的一组耦合电极，由一系列沿移动方向等距离排列的栅条构成。 3.4 副栅 (Secondary grating)：栅型电容线位移传感器的一组发送电极和接收电极，发送电极由一系列沿移动方向等距离排列的栅条构成。 3.5 栅距 (Pitch)：副栅上每一周期激励信号所加载的栅条距离总和，或者与其对应的主栅中相邻两个栅条之间的距离。 3.6 细分误差 (Error in pitch)：测量两个物体相对移动一个栅距内示值误差的最大值（峰-峰值）。 3.7 浮动零位 (Float zero)：可在测量范围内任意位置设定的零位。 3.8 主栅尺 (Scale)：带有容栅线位移传感器主栅和基材的标尺。 3.9 数显组件 (Display module)：带有容栅线位移传感器的副栅、信号处理的电路、数字显示器等的部件。 3.10 容栅间隙 (Capacitance gap)：主栅和副栅之间的距离。 4 结构型式与基本参数 4.1 结构型式 数显组件的结构型式如图 1 所示。说明： 1-显示器；2-测量电路；3-副栅；4-数显组件；5-主栅。 4.2 基本参数 数显组件的基本参数参见表 1。 表 1 基本参数 栅距 (mm)：5.08, 2.54, 1.016, 0.508, 0.5 分辨力 (mm)：0.01, 0.005, 0.002, 0.001 显示范围：-999 999 ~ +999 999 5 要求 5.1 外观和相互作用 数显组件的表面不应有影响外观和使用性能的划伤、凹坑、裂纹、色差，功能符号应清晰明确，显示屏无划痕、漏液，按键应灵活可靠。 5.2 栅距及误差 副栅在一个栅距内被等分为若干个栅条，任意栅条间距离的误差不应大于表 2 的规定。副栅可以由多个栅距的栅条组成，总的栅条距离的累积误差不应大于表 2 的规定。 表 2 栅距及误差 栅距 (mm)：5.08, 2.54, 1.016, 0.508, 0.5 误差：0.01, 0.005, 0.002, 0.001 5.3 平面度 整个副栅表面的平面度误差不应大于 0.05 mm。 5.4 显示屏 显示屏应有显示测量长度的数字、小数点，表示方向、单位、功能的提示符，所有显示笔画、符号应完整、清晰。 5.5 分辨率及显示范围 显示屏显示的分辨力和显示范围应符合表 1 的规定。 5.6 零位设置 数显组件宜有零位设置功能，在测量范围内任意位置按“清零”键，显示屏显示全零。 5.7 工作电压 工作电压额定值为 1.5V、3.0V 或 5.0V，允许变化范围为 ±10%。 5.8 低电压报警 数显组件宜有低电压报警功能，当供电电压低于正常工作电压时，显示屏应有提示符显示，或以数字闪烁报警。 5.9 工作电流 工作电流宜不大于 40 μA。 5.10 响应速度 允许数显组件和主栅尺相对移动的最大速度宜不小于表 3 的规定。 表 3 最大移动速度 (m/s) 分辨力 (mm)：0.01, 0.005, 0.001 最大移动速度 (m/s)：3, 1.5, 0.5 5.11 数字漂移 数显组件和主栅尺不发生相对移动的情况下，在试验条件下，1h 内，显示数值的变化不应超过 1 个分辨力值。 5.12 通讯接口 (此处文本未完)
