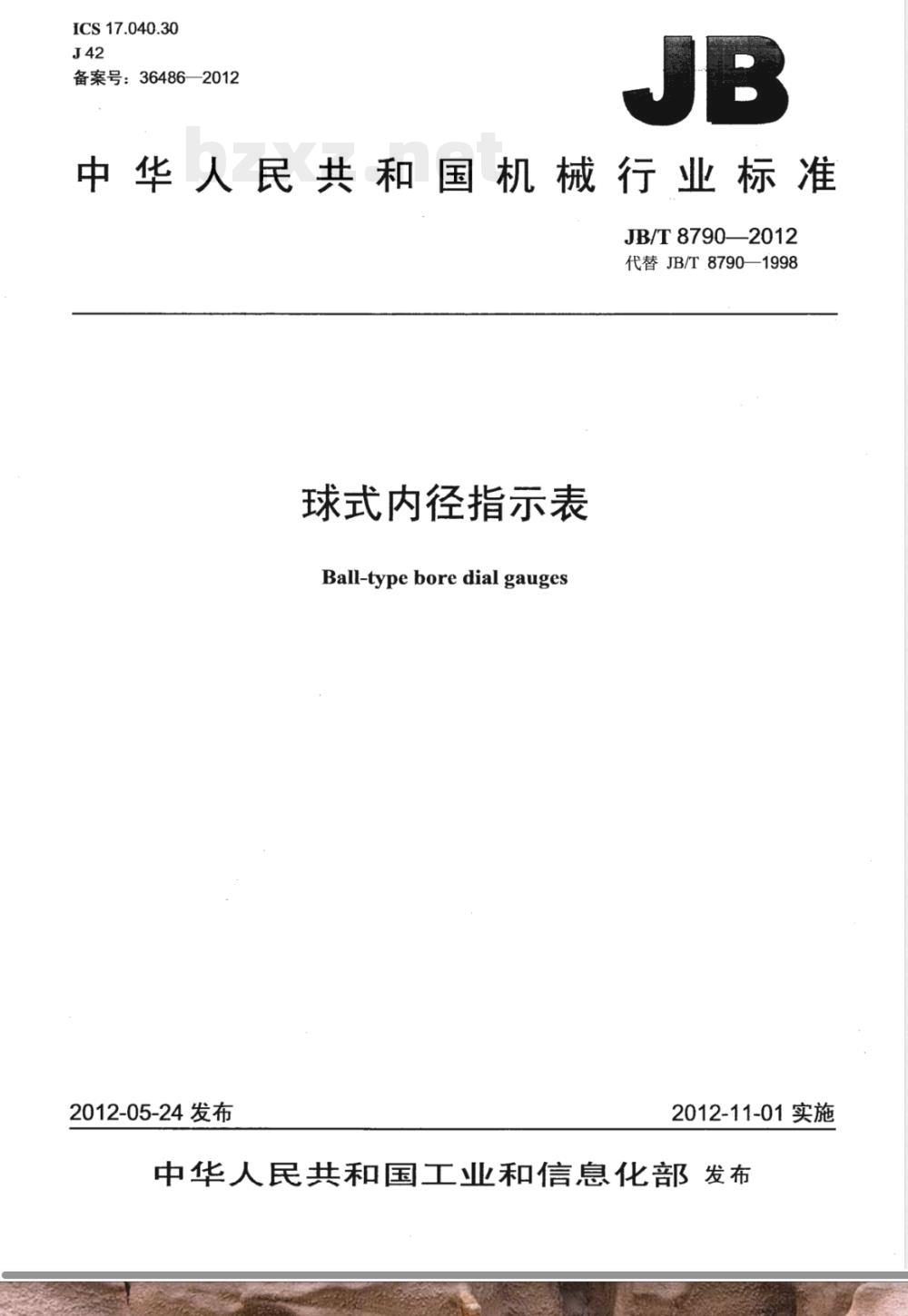

【其他行业标准】 球式内径指示表

ICS17.040.30
备案号：36486—2012
中华人民共和国机械行业标准
JB/T8790—2012
代替JB/T.8790—1998
球式内径指示表
Ball-typeboredialgauges
2012-05-24发布
2012-11-01实施

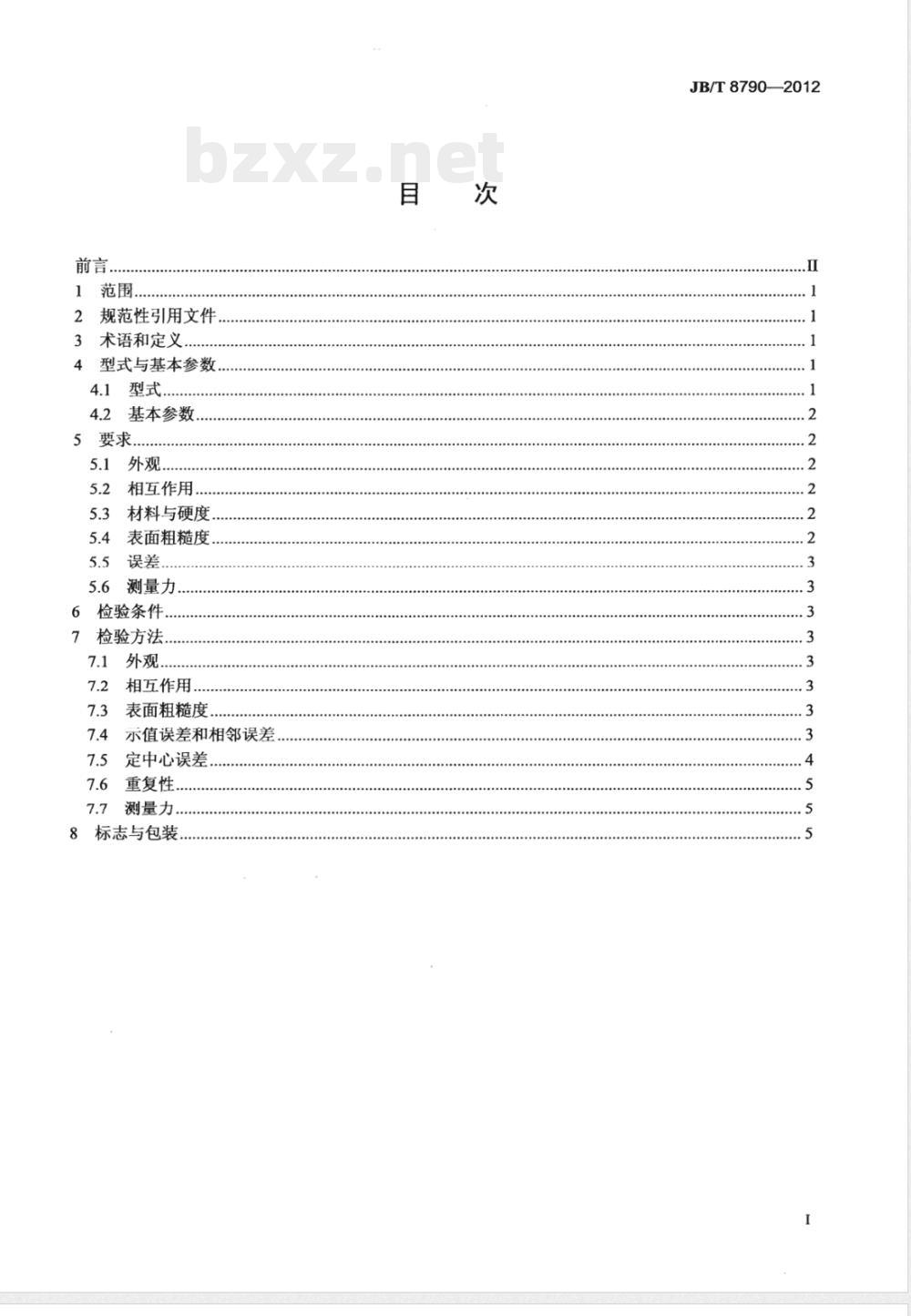

中华人民共和国工业和信息化部发布前言，
规范性引用文件
3术语和定义
型式与基本参数，
4.1型式，
基本参数
5.1外观..
相互作用
5.3材料与硬度、
5.4表面粗糙度
5.5误差．
测量力
检验条件..
7检验方法.
相互作用
表面粗糙度
示值误差和相邻误差
定中心误差
重复性，
测量力.
标志与包装
JB/T8790—2012
JB/T8790—2012

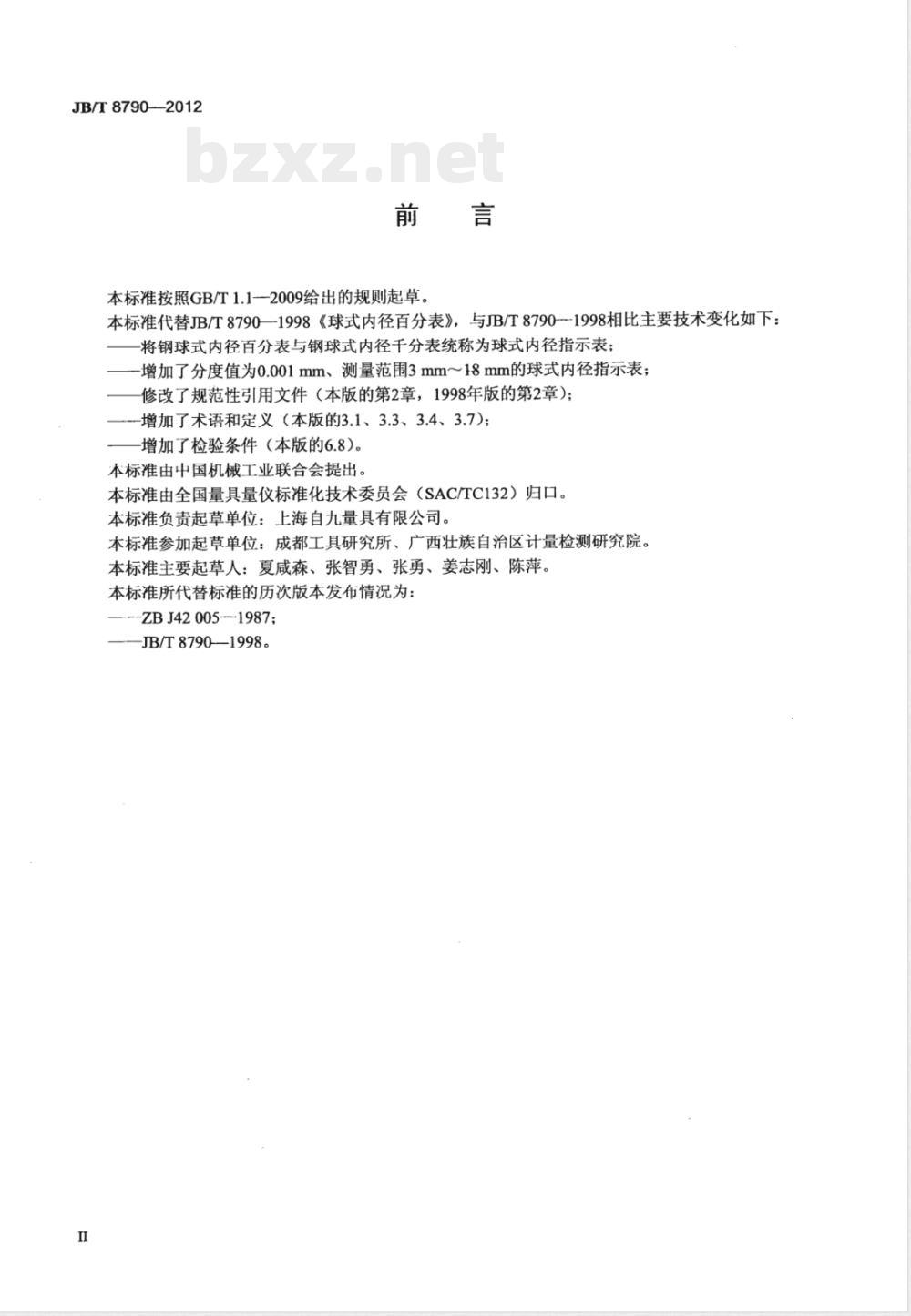

本标准按照GB/T1.12009给出的规则起草。本标准代替JB/T8790—1998《球式内径百分表》，与JB/T8790--1998相比主要技术变化如下：将钢球式内径百分表与钢球式内径千分表统称为球式内径指示表；-增加了分度值为0.001mm、测量范围3mm~18mm的球式内径指示表；修改了规范性引用文件（本版的第2章，1998年版的第2章）；-增加了术语和定义（本版的3.1、3.3、3.4、3.7)；增加了检验条件（本版的6.8）。本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准负责起草单位：上海自九量具有限公司。本标准参加起草单位：成都工具研究所、广西壮族自治区计量检测研究院。本标准主要起草人：夏咸森、张智勇、张勇、姜志刚、陈萍。本标准所代替标准的历次版本发布情况为：-ZBJ42 005---1987;
JB/T8790—1998。

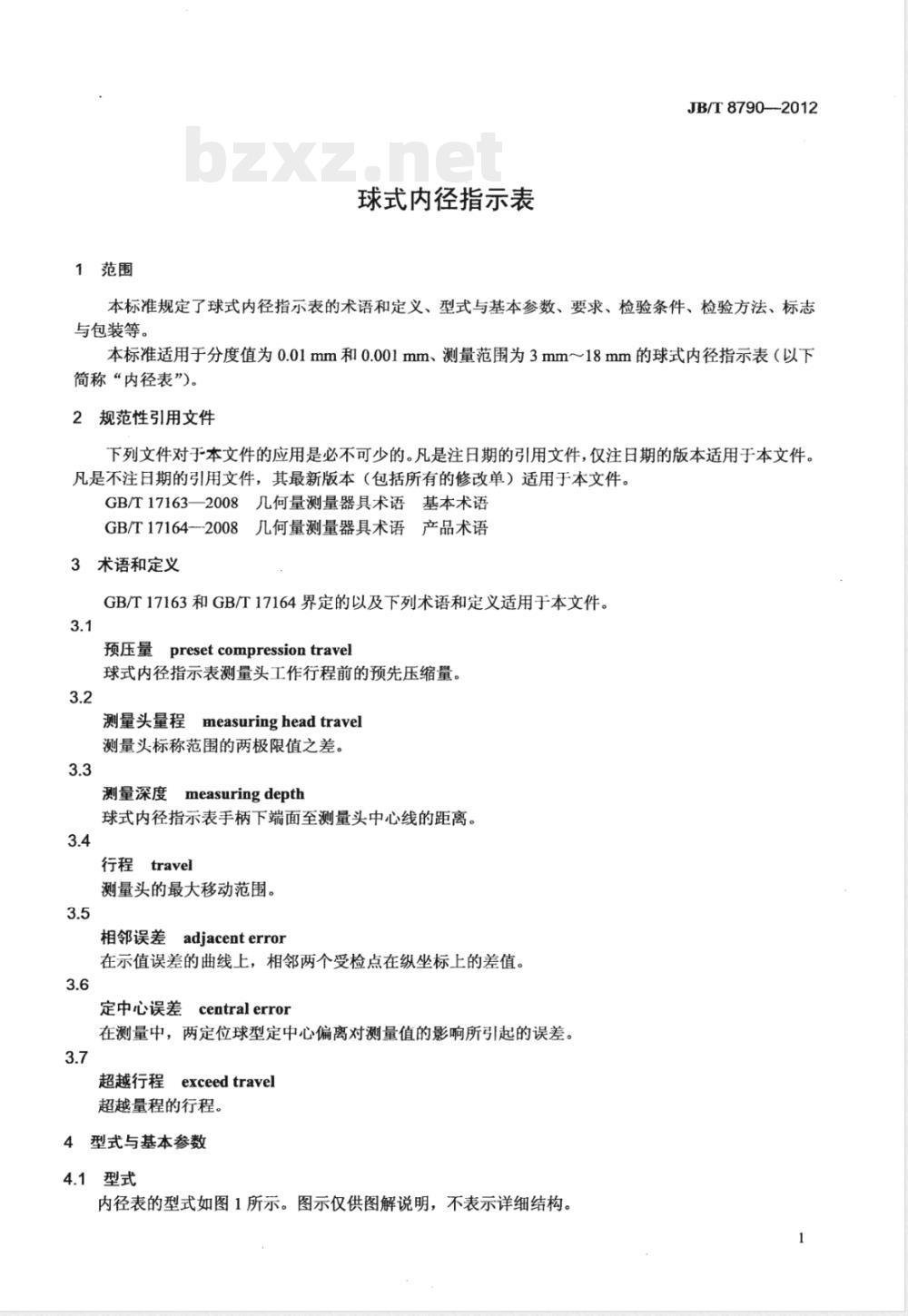

1范围
球式内径指示表
JB/T 8790—-2012
本标准规定了球式内径指示表的术语和定义、型式与基本参数、要求、检验条件、检验方法、标志与包装等。
本标准适用于分度值为0.01mm和0.001mm、测量范围为3mm18mm的球式内径指示表（以下简称“内径表\)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17163一2008几何量测量器具术语基本术语GB/T17164--2008几何量测量器具术语产品术语
3术语和定义
GB/T17163和GB/T17164界定的以及下列术语和定义适用于本文件。3.1
预压量preset compressiontravel球式内径指示表测量头工作行程前的预先压缩量。3.2
测量头量程
measuringhead travel
测量头标称范围的两极限值之差。3.3
测量深度measuringdepth
球式内径指示表手柄下端面至测量头中心线的距离。3.4
行程travel
测量头的最大移动范围。
相邻误差adjacenterror
在示值误差的曲线上，相邻两个受检点在纵坐标上的差值。3.6
centralerror
定中心误差
在测量中，两定位球型定中心偏离对测量值的影响所引起的误差。3.7
exceedtravel
超越行程
超越量程的行程。
4型式与基本参数
4.1型式

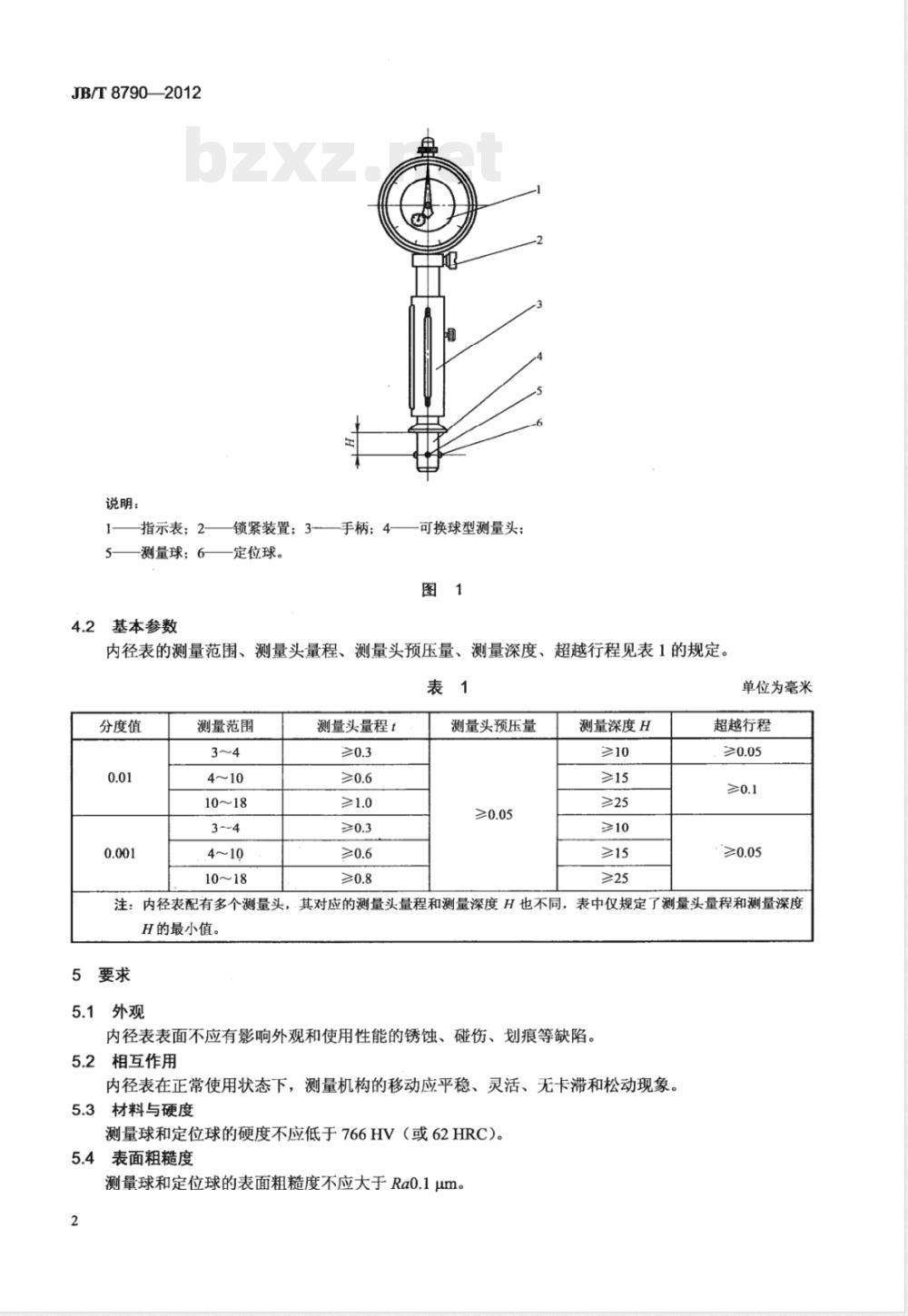

内径表的型式如图1所示。图示仅供图解说明，不表示详细结构。JB/T87902012
说明：
锁紧装置：3手柄；4
指示表；2—
5—测量球：6—定位球。
4.2基本参数
一可换球型测量头：
内径表的测量范围、测量头量程、测量头预压量、测量深度、超越行程见表1的规定。表1
分度值
测量范围
测量头量程t
测量头预压量
测量深度H
单位为毫米
超越行程
注：内径表配有多个测量头，其对应的测量头量程和测量深度H也不同，表中仅规定了测量头量程和测量深度H的最小值。
5要求
5.1外观
内径表表面不应有影响外观和使用性能的锈蚀、碰伤、划痕等缺陷。5.2相互作用
内径表在正常使用状态下，测量机构的移动应平稳、灵活、无卡滞和松动现象。5.3材料与硬度
测量球和定位球的硬度不应低于766HV（或62HRC）。5.4
表面粗糙度
测量球和定位球的表面粗糙度不应大于Rao.1μm。2
5.5误差
内径表的最大允许误差、相邻误差、定中心误差和重复性不应超过表2的规定。JB/T8790—2012
用浮动零位时，示值误差值不应大于表2中允许误差“土”符号后面对应的规定值。表2
分度值
测量头量程t
0.5<≤1.0
1.0<≤2.0
2.0<≤3.5免费标准下载网bzxz
最大允许误差
相邻误差
注：允许误差、相邻误差、定中心误差、重复性值为温度在20℃时的规定值5.6测量力
内径表测量头的最大测量力见表3。表3
分度值
0.01、0.001
检验条件
测量范围
内径表和检具在检定室内的平衡温度时间不应小于2h。检验方法
7.1外观
目力观察。
7.2相互作用
手感检查。
7.3表面粗糙度
用表面粗糙度比较样块目测比较。7.4示值误差和相邻误差
定中心误差
最大测量力
重复性
7.4.1将分度值为0.01mm的指示表安装在内径表表架内，使指示表测量头与球型测量头的测杆端面接触并使指示表压缩一圈，指示表指针位于零位左侧0.05mm处，再将指示表锁紧。然后，将内径表安装在万能测长仪或专用检具（不确定度：2mm内不应大于0.5μm，每0.05mm不应大于0.8um，每0.1mm不应大于1um）的浮动工作台上的支臂上，使两个测量球与仪器的两测量面接触（见图2）。再转动内径表找到转折点后，拧紧仪器的紧固装置。检测时，旋动测微头使测量球压缩到测量头量程的起点，并对指示表进行零位校准，然后每隔0.05mm（测量上限不大于4mm）或0.1mm（测量下限不小于4mm的）检测并读数，直至测量头量程终点。根据浮动零位原则各受测点的读数值绘制校准曲线图（见图3），确定其示值误差和相邻误差。3
JB/T8790—2012
7.4.2分度值为0.001mm内径表的示值误差和相邻误差检验方法见7.4.1，其中不同之处有：a）指示表测量头与球型测量头的测杆端面接触，并使指示表压缩1/4圈；b）每隔0.05mm检测并读数。
说明：
测微头。
7.5定中心误差
测头量程
测量球总行程
用2级或四等量块和量块附件按校对环规（不低于3级）实际尺寸组成内尺寸（见图4）。然后，将两个测量钢球与量块附件的测量面接触，摆动内径表找到转折点后，读取指示表上的数值；再将内径表放入校对环规内，摆动内径表找到转折点后，再读取指示表上的数值。两次读数之差，即为定中心误4
JB/T8790—2012
差。也可用内径尺寸接近测量下限的光滑环规进行检测。当两个定位球不起作用时，测量球放进光滑环规内测得的读数值与两个定位球起作用时，放进光滑环规内测得的读数值，两次读数的差值，即为定中心误差。
说明：
球式内径指示表；2
7.6重复性
校对环规；3-
量块；5-
量块附件。
将内径表放入校对环规内，摆动内径表找到转折点后，读取指示表上的数值后，将内径表从校对环规内取出。在校对环规的同一位置上重复5次上述操作过程。取5次读数中的最大值与最小值之差，即为重复性。
7.7测量力
将内径表两测量球分别与分辨力或分度值不大于0.2N带升降机构的专用测力计两测量面接触，先转动内径表找到转折点后，再转动专用测力计的升降机构，在内径表工作行程的起点和终点位置由专用测力计的指示表读数。
标志与包装
8.1内径表上应标志：
a）制造厂厂名或商标；
b）分度值；
c）产品序号；
d）测量头上应标志测量头量程，测量钢球上方应有明显标志。8.2内径表的包装盒上应标志：
a）制造厂厂名或商标；
b）产品名称；
c）分度值及测量范围。
8.3包装前应经过防锈处理并妥善包装，不得因包装不善而在运输过程中损坏产品。8.4经检验符合本标准要求的，应附有产品合格证。产品合格证上应标有本标准的标准号、产品序号和生产日期。
JB/T8790-2012
中华人民共和国
机械行业标准
球式内径指示表
JB/T8790—2012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·15千字2012年12月第1版第1次印刷
书号：15111·10583
网址：http：//www.cmpbook.com（010）88379778
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
