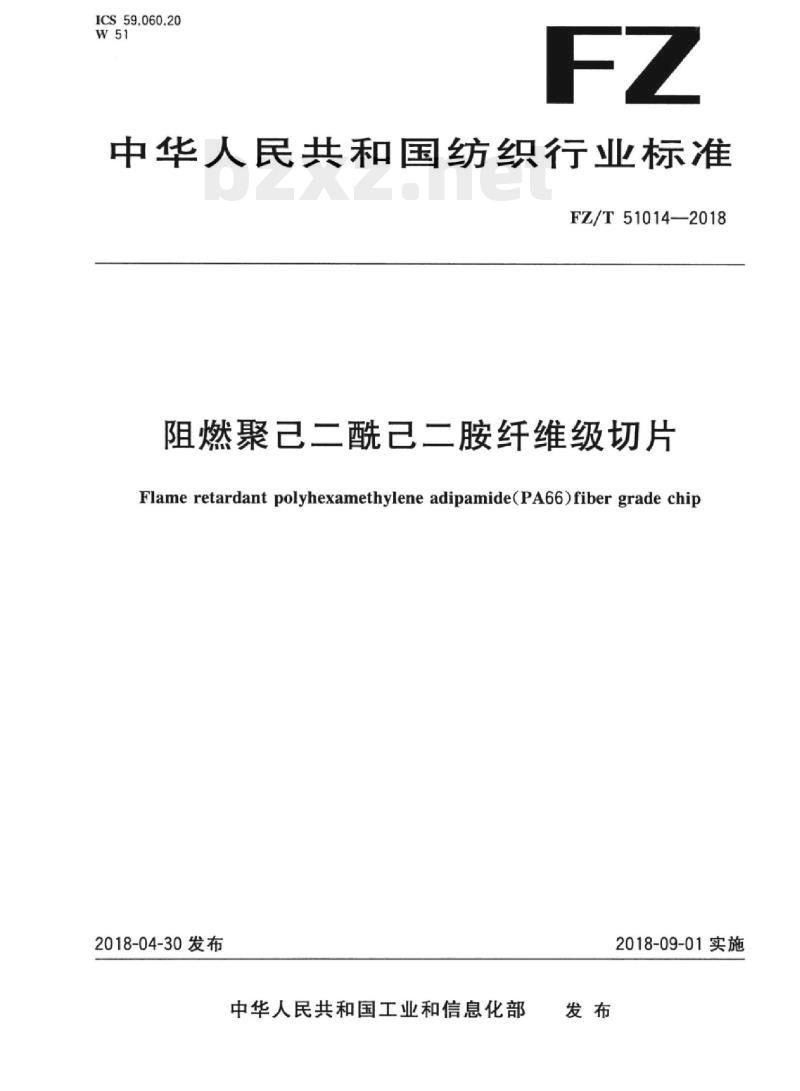

【FZ纺织行业标准】 阻燃聚己二酰己二胺纤维级切片

ICS59.060.20
中华人民共和国纺织行业标准
FZ/T51014—2018
阻燃聚己二酰己二胺纤维级切片Flame retardant polyhexamethylene adipamide(PA66)fiber grade chip2018-04-30发布
中华人民共和国工业和信息化部发布
2018-09-01实施

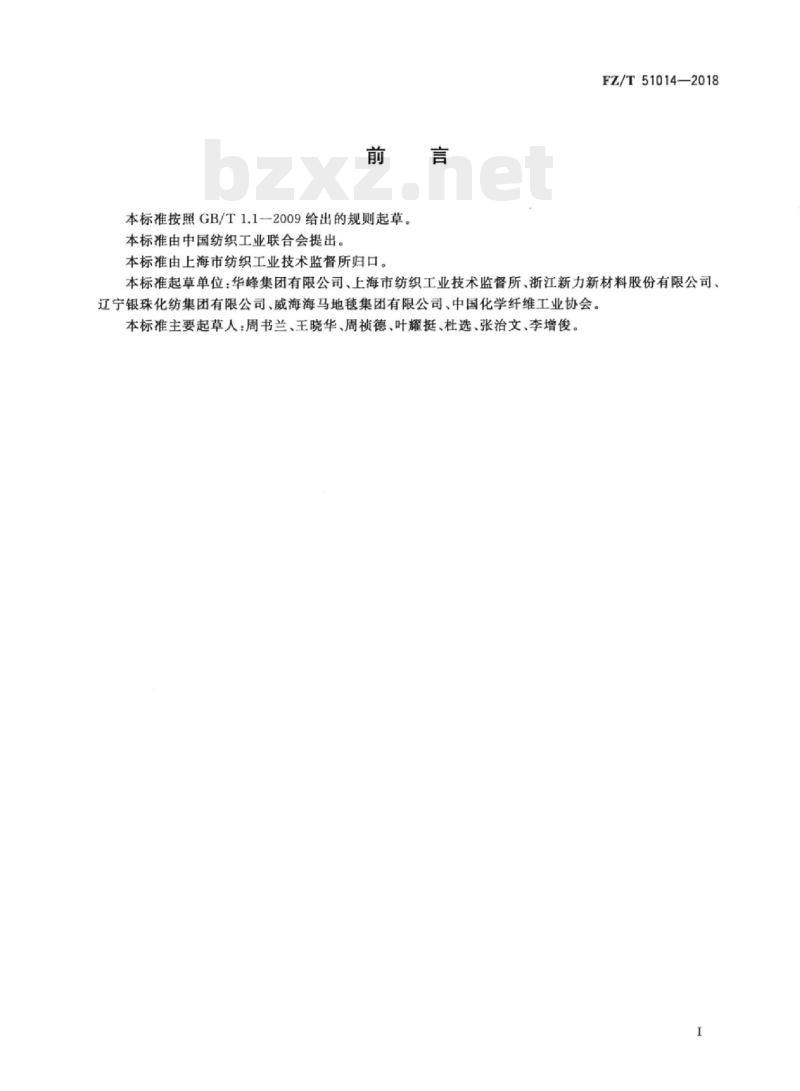

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T51014—2018
本标准起草单位：华峰集团有限公司、上海市纺织工业技术监督所、浙江新力新材料股份有限公司、辽宁银珠化纺集团有限公司、威海海马地毯集团有限公司、中国化学纤维工业协会。本标准主要起草人：周书兰、王晓华、周祯德、叶耀挺、杜选、张治文、李增俊。1范围
阻燃聚已二酰已二胺纤维级切片FZ/T51014—2018
本标准规定了阻燃聚已二酰已二胺纤维级切片产品的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。本标准适用以聚已二酸和已二胺为主要原料生产的有光、半消光阻燃聚已二酰已二胺纤维级切片。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6678化工产品采样总则
GB/T6679
固体化工产品采样通则
GB/T8170一2008数值修约规则与极限数值的表示和判定GB/T12006.1—2009塑料聚酰胺第1部分：黏数测定GB/T12006.2—2009塑料聚酰胺第2部分：含水量测定GB/T19466.3塑料差示扫描量热法（DSC）第3部分：熔融和结晶温度及热恰的测定FZ/T500291
合成纤维原料切片阻燃性能试验方法氧指数法FZ/T51004—2011纤维级聚已内酰胺切片FZ/T51011
纤维级聚已二酰已二胺切片
HG/T3862
塑料黄色指数试验方法
JJF1070
定量包装商品净含量计量检验规则3术语和定义
FZ/T50029和FZ/T51011界定的术语和定义适用于本文件。4产品分类
按照二氧化钛含量的不同，分为有光切片、半消光切片。5技术要求
5.1产品分等
产品分为优等品、合格品。
2性能项目和指标
见表1。

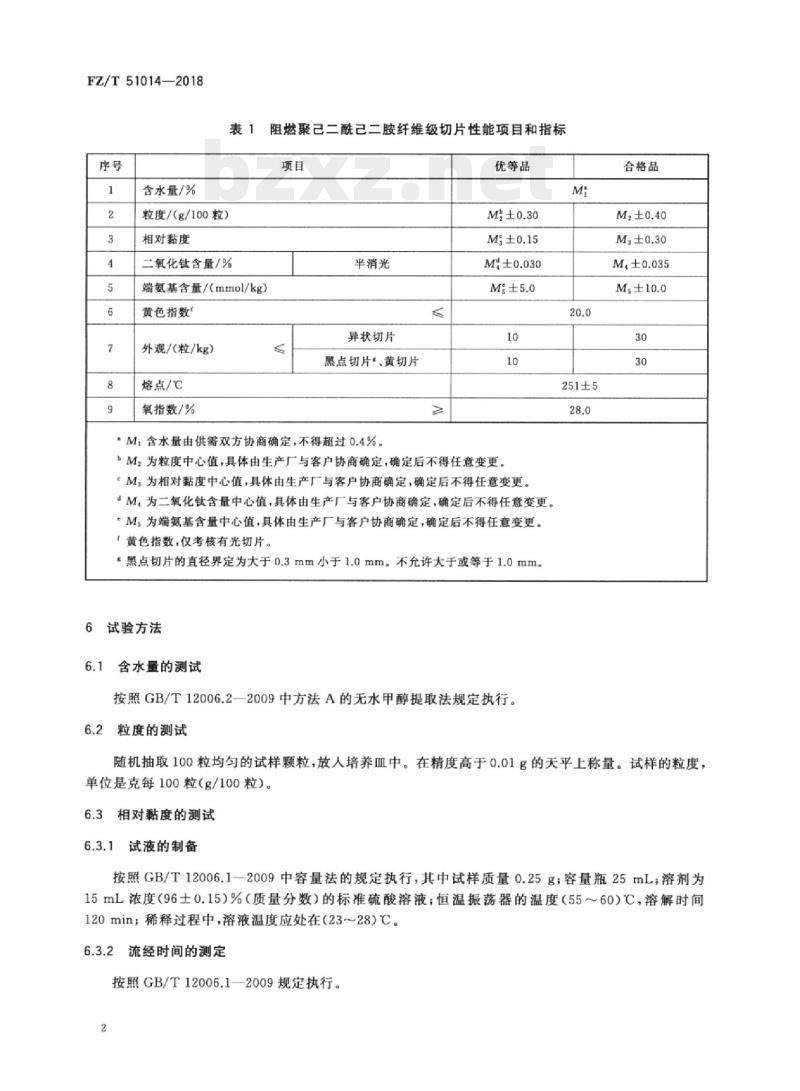

FZ/T51014—2018
含水量/%
阻燃聚已二酰己二胺纤维级切片性能项目和指标表1
粒度/（g/100粒）
相对黏度
二氧化钛含量/%
端氨基含量/(mmol/kg）
黄色指数
外观/（粒/kg）bZxz.net
熔点/℃
氧指数/%
半消光
异状切片
黑点切片”、黄切片
“M，含水量由供需双方协商确定，不得超过0.4%。优等品
251±5
bM为粒度中心值，具体由生产厂与客户协商确定，确定后不得任意变更。M，为相对黏度中心值，具体由生产厂与客户协商确定，确定后不得任意变更。dM。为二氧化钛含量中心值，具体由生产厂与客户协商确定，确定后不得任意变更。“M，为端氨基含量中心值，具体由生产厂与客户协商确定，确定后不得任意变更。黄色指数，仅考核有光切片。
黑点切片的直径界定为大于0.3mm小于1.0mm。不允许大于或等于1.0mm。6试验方法
含水量的测试
按照GB/T12006.2—2009中方法A的无水甲醇提取法规定执行。粒度的测试
合格品
M.±0.035
随机抽取100粒均勾的试样颗粒，放人培养皿中。在精度高于0.01g的天平上称量。试样的粒度，单位是克每100粒（g/100粒）。相对黏度的测试
6.3.1试液的制备
按照GB/T12006.1-2009中容量法的规定执行，其中试样质量0.25g；容量瓶25mL：溶剂为15mL浓度（96士0.15）%（质量分数）的标准硫酸溶液；恒温振荡器的温度（55～60）℃，溶解时间120min；稀释过程中，溶液温度应处在（23～28）℃。6.3.2流经时间的测定
按照GB/T12006.1—2009规定执行。2

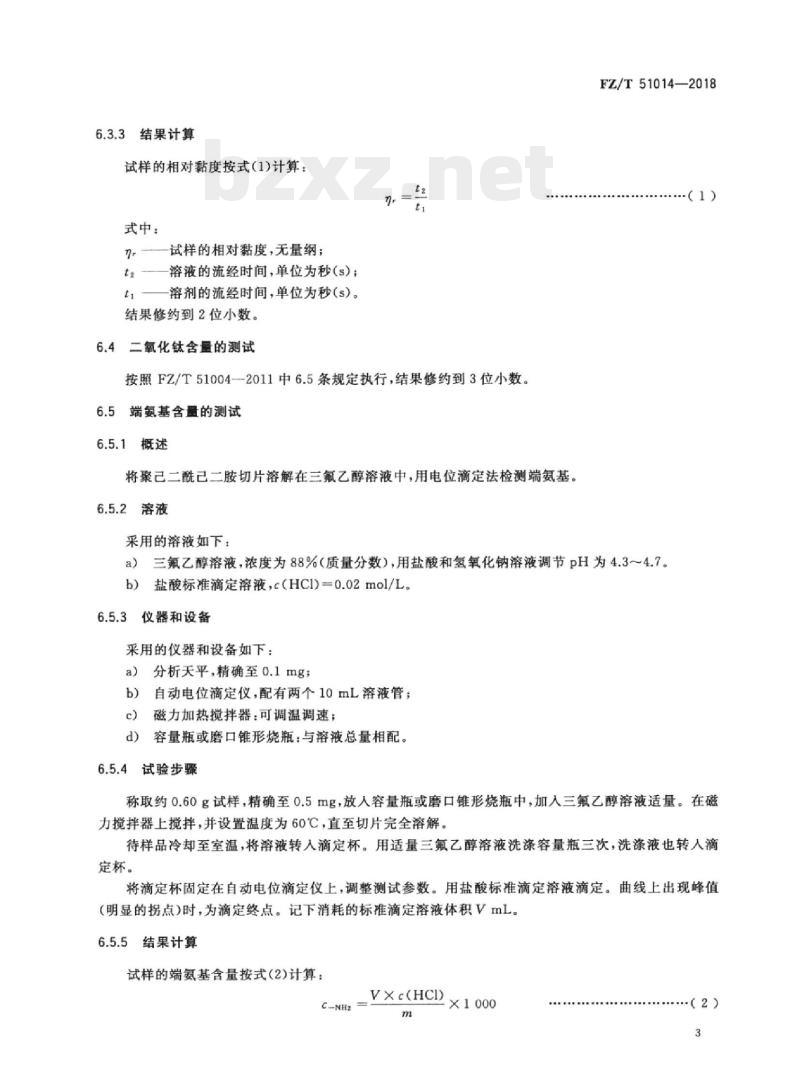

结果计算
试样的相对黏度按式（1)计算：式中：
试样的相对黏度，无量纲；
溶液的流经时间，单位为秒(s)；t2
溶剂的流经时间，单位为秒(s)。t
结果修约到2位小数。
6.4二氧化钛含量的测试
按照FZ/T51004--2011中6.5条规定执行，结果修约到3位小数。6.5端氨基含量的测试
6.5.1概述
将聚己二酰已二胺切片溶解在三氟乙醇溶液中，用电位滴定法检测端氨基。6.5.2溶液
采用的溶液如下：
FZ/T51014—2018
.（1)）
a）三氟乙醇溶液，浓度为88%（质量分数），用盐酸和氢氧化钠溶液调节pH为4.3～4.7。盐酸标准滴定溶液，c(HCI)=0.02mol/L。b）
6.5.3仪器和设备
采用的仪器和设备如下：
a）分析天平，精确至0.1mg；
自动电位滴定仪，配有两个10mL溶液管；磁力加热搅拌器：可调温调速；e)
容量瓶或磨口锥形烧瓶：与溶液总量相配。6.5.4试验步骤
称取约0.60g试样，精确至0.5mg，放人容量瓶或磨口锥形烧瓶中，加入三氟乙醇溶液适量。在磁力搅拌器上搅拌，并设置温度为60℃，直至切片完全溶解。待样品冷却至室温，将溶液转入滴定杯。用适量三氟乙醇溶液洗涤容量瓶三次，洗涤液也转人滴定杯。
将滴定杯固定在自动电位滴定仪上，调整测试参数。用盐酸标准滴定溶液滴定。曲线上出现峰值(明显的拐点时，为滴定终点。记下消耗的标准滴定溶液体积VmL。6.5.5结果计算
试样的端氨基含量按式(2)计算：C-NH2
VXc(HCI)
FZ/T51014—2018
式中：
端氨基含量，单位为毫摩尔每千克（mmol/kg）；一一试样消耗的盐酸标准滴定溶液的体积，为毫升（mL）；c(HCI)—盐酸标准滴定溶液的浓度，单位为摩尔每升（mol/L)；m
试样的质量，单位为克（g）。
结果修约到1位小数。
6.6黄色指数的测试
按照HG/T3862规定执行，检测时背景为黑色工作板。6.7
外观的测试
称取若干试样放人白瓷盘中，在光源照射下，肉眼可见到异状切片和具有黑点或黄点的带杂质的颗粒，用镊子取出并放人培养血中。总计测试1000g试样。分别清点检出的异状切片的数量和黑点切片、黄点切片的数量。单位是粒每千克（粒/kg）。结果修约到个位数。
3熔点的测试
按照GB/T19466.3规定执行。
9氧指数
按照FZ/T50029规定执行。
7检验规则
7.1检验类型
检验分为型式检验和出厂检验。当有下列情况之一时，应进行型式检验：正式生产过程中，原材料或工艺有较大改变，可能影响产品性能时；生产装置检修，恢复生产时；
一出厂检验结果与上次型式检验结果有较大差异时；一上级质量监督机构提出进行型式检验要求时。7.2检验项目
表1中的各项性能项目均为型式检验项目。7.2.1
表1中除氧指数外，其余性能项目均为出厂检验项目。7.2.2
7.3组批规则
采用周期性取样组成检验批号。一个生产批可由一个检验批组成，也可由很多检验批组成。7.4取样规定
7.4.1出厂检验时，样品由在线取样器自动抽取，或按一定的时间间隔在生产线上手工抽取。4
FZ/T51014—2018
2包装后产品的取样按GB/T6679规定执行，取样包数按GB/T6678规定执行。7.4.2
7.4.3试验用样品量不低于1000g，仲裁时样品量不低于2000g。7.5判定规则
性能项目的测定值或计算值按GB/T8170一2008中修约比较法与表1各项指标的极限数值比较：逐项判定等级。以各项性能指标中最低的等级判定该批产品的等级。7.6复验规则
7.6.1通则
-批产品到收货方3个月内，作为验收或对品质有异议时可提请复验。若该批产品的数量使用了三分之一以上时，不得申请复验。但如果收货方可以出示相关证据证明该批产品确实影响到后加工产品的品质，并造成严重损失时，应分析原因，明确双方责任、协商处理。7.6.2检验项目
同7.2条。仲裁时，如有项目涉及到两种以上试验方法时，按相关试验方法的A法进行试验；如利益双方协商一致，可采用B法。
7.6.3组批规定
按原生产批号组批。
7.6.4取样规定
同7.3条。
7.6.5复验评定
7.6.5.1质量指标项目的测定值或计算值按GB/T8170一2008中修约值比较法与表1指标中的极限数值比较，评定等级。
7.6.5.2产品综合等级的评定，按7.5评定，高于或等于原等级则判为符合，低于原等级则判为不符合。8标志、包装、运输、贮存
8.1标志
包装件上应标明产品名称、规格、等级、批号、净质量、生产日期、产品标准编号、商标、生产企业名称，地址等相关信息以及产品防护，搬运等警示标志。8.2包装
8.2.1产品以包装袋包装形式出厂。产品净含量偏差应符合JJF1070的规定。8.2.2每批产品应附产品合格证。3运输
产品为非危险品。在运输和装卸过程中应按产品警示标志规定执行，应采取防范措施防止产品受潮、暴晒、受污染和包装受损，禁止抛卸。5
FZ/T51014—2018
8.4购存
8.4.1产品按批堆放，应置于阴凉、干燥、通风并配有消防设施的仓库内，应远离热源，避免阳光直接照射。严禁在露天堆放。
2产品贮存期一般从生产之日起，不超过6个月。超过贮存期应按本标准规定进行检验，若检验8.4.2
结果符合本标准要求，仍可使用。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
