【JT交通运输标准】 港口视频监控系统联网技术要求

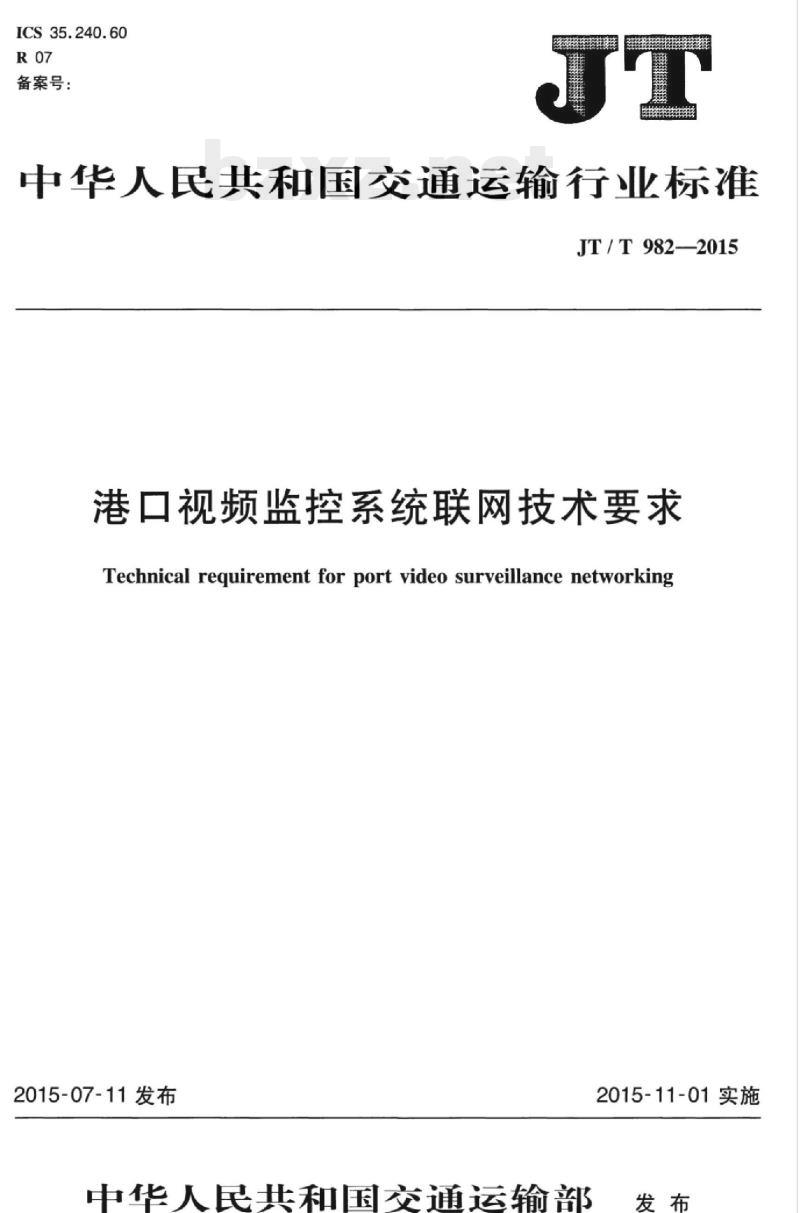

ICS35.240.60
备案号：
中华人民共和国交通运输行业标准JT/T982—2015
港口视频监控系统联网技术要求Technical requirement for port video surveillance networking2015-07-11发布
中华人民共和国交通运输部
2015-11-01实施

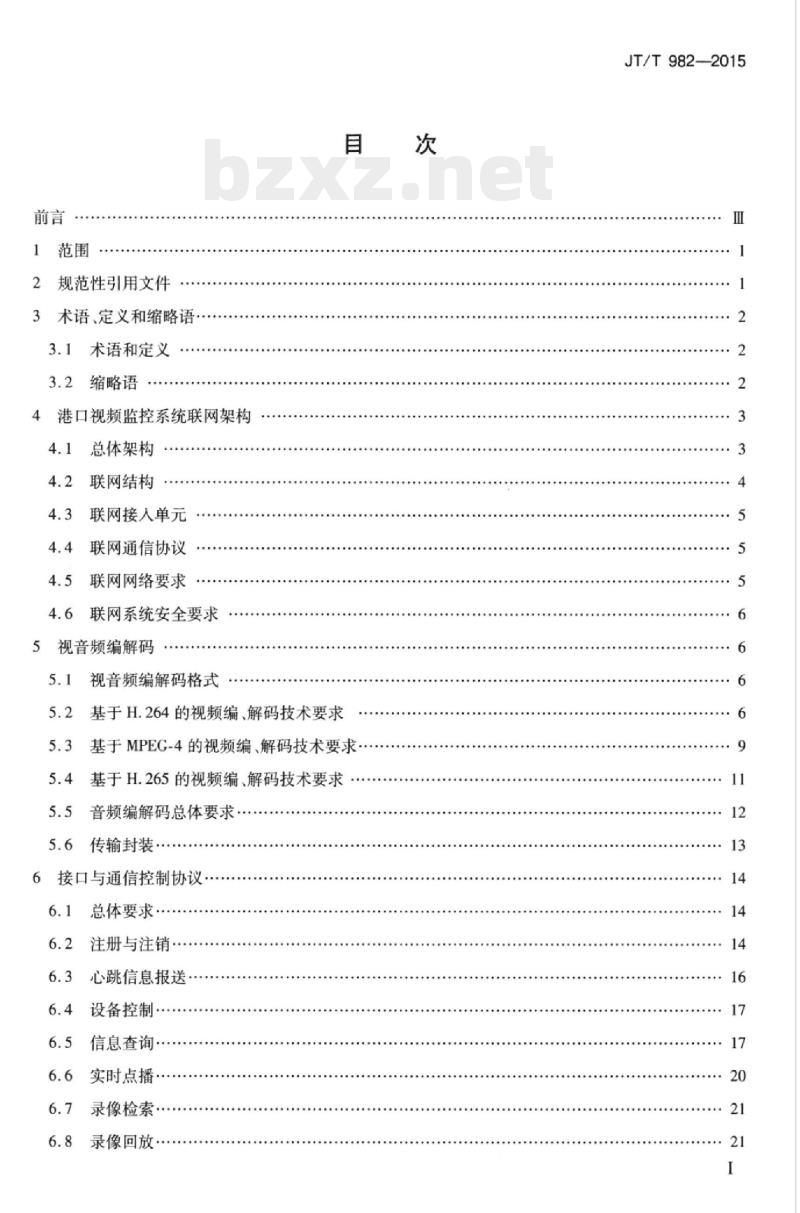

2规范性引用文件
3术语、定义和缩略语
术语和定义
缩略语
4港口视频监控系统联网架构
总体架构
联网结构
联网接人单元
联网通信协议
联网网络要求
4.6联网系统安全要求·
5视音频编解码
视音频编解码格式
基于H.264的视频编、解码技术要求5.3基于MPEG-4的视频编、解码技术要求.5.4基于H.265的视频编、解码技术要求.5.5音频编解码总体要求
传输封装
6接口与通信控制协议
总体要求·
注册与注销
心跳信息报送·
设备控制
信息查询·
实时点播·
录像检索
录像回放
JT/T982—2015
HTi KAoNni KAca
JT/T982—2015

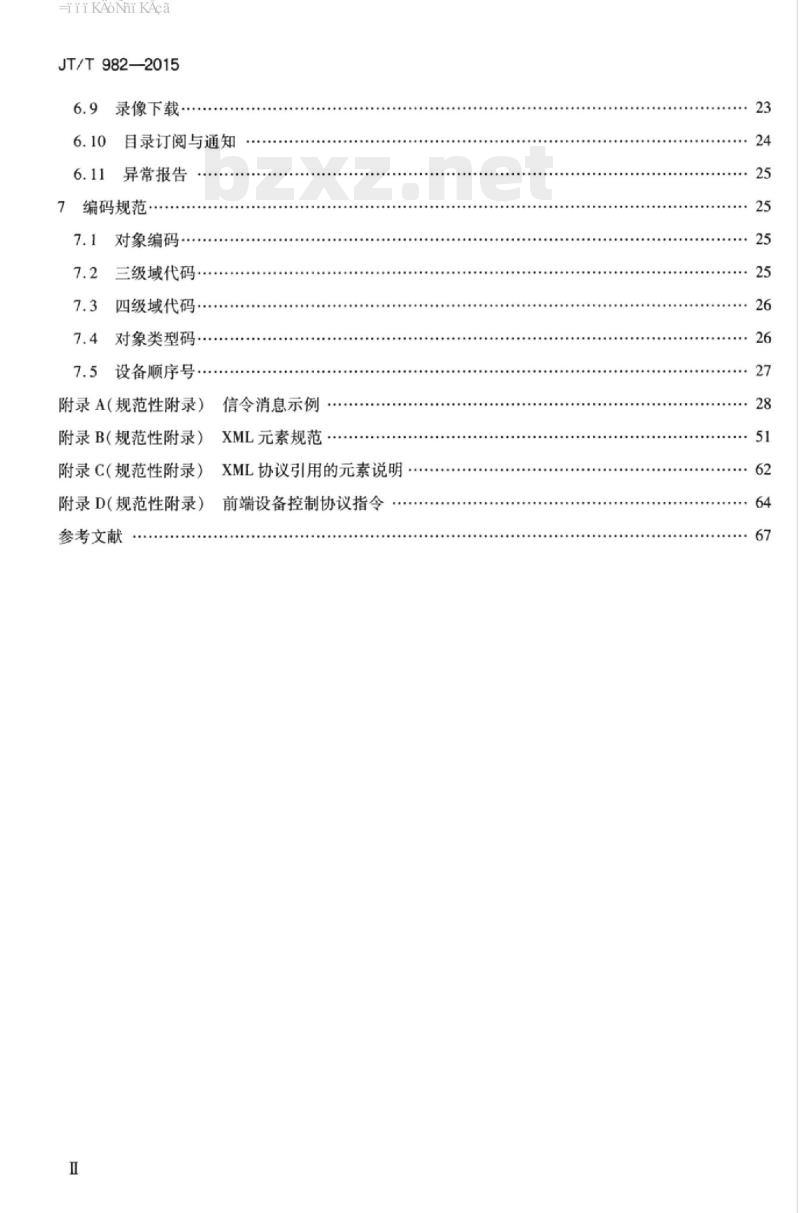

录像下载·
目录订阅与通知
异常报告
编码规范
对象编码
三级域代码·
四级域代码
对象类型码
7.5设备顺序号
附录A（规范性附录）
信令消息示例
附录B（规范性附录）XML元素规范·附录C（规范性附录）XML协议引用的元素说明·附录D(规范性附录）
参考文献
前端设备控制协议指令
iiikAoNiKAca

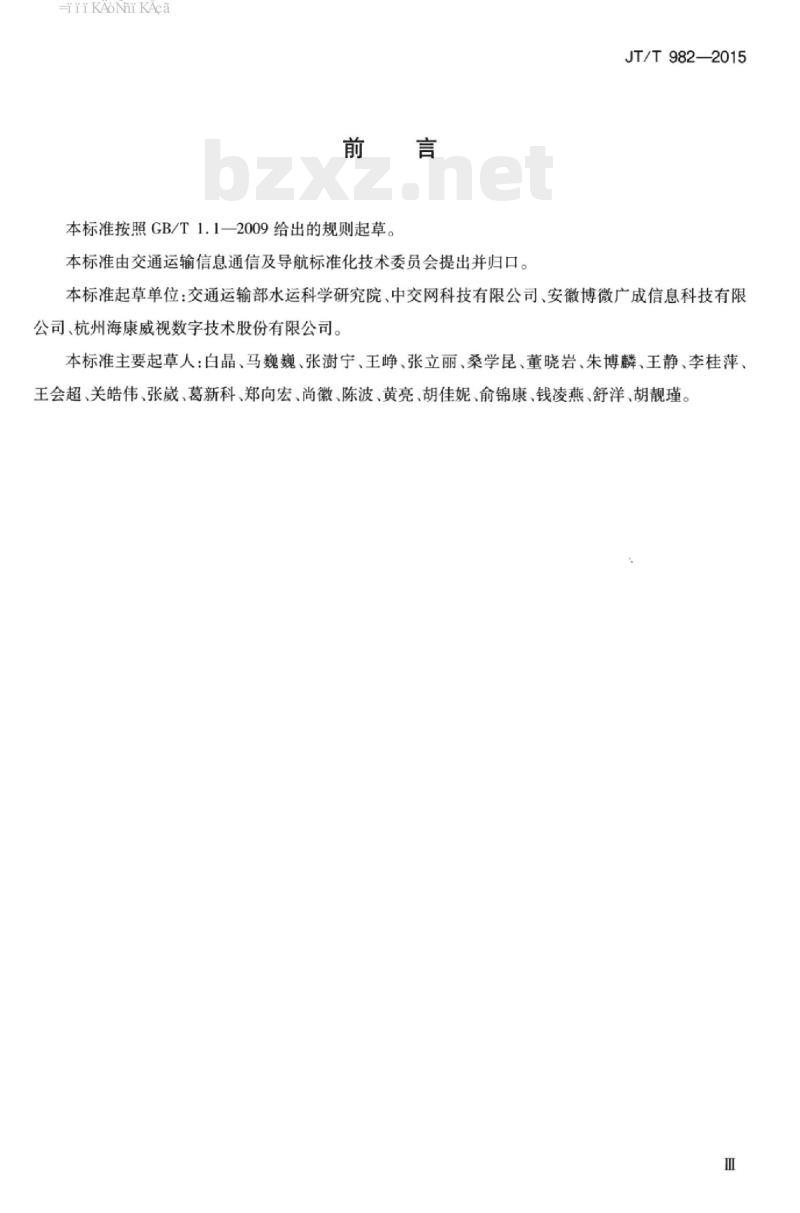

本标准按照GB/T1.1—2009给出的规则起草。本标准由交通运输信息通信及导航标准化技术委员会提出并归口。JT/T982—2015
本标准起草单位：交通运输部水运科学研究院、中交网科技有限公司、安徽博微广成信息科技有限公司、杭州海康威视数字技术股份有限公司。本标准主要起草人：白晶、马巍巍、张澍宁、王、张立丽、桑学昆、董晓岩、朱博麟、王静、李桂萍、王会超、关皓伟、张崴、葛新科、郑向宏、尚徽、陈波、黄亮、胡佳妮、俞锦康、钱凌燕、舒洋、胡靓瑾。Hii KAoNni KAca
HTi KAoNi KAca
1范围
港口视频监控系统联网技术要求JT/T982—2015
本标准规定了港口视频监控系统联网的联网架构、视音频编解码、接口与控制协议和编码规范的技术要求。
本标准适用于港口视频监控系统的设计开发、联网运行和维护管理。其他类似系统可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2260
GB2312
GB17859—1999
GB/T17975.1
GB18030
JT/T24
YD/T2032—2009
IS0/IEC14496-2:2004
中华人民共和国行政区划代码
信息交换用汉字编码字符集基本集计算机信息系统安全保护等级划分准则信息技术运动图像及其伴音信息的通用编码第1部分：系统信息技术中文编码字符集
中国港口代码
IP网络技术要求一网络性能指标分配信息技术视听对象编码第2部分：视频（Informationtechnology-Cod-ing of audio—visual object—Part2:Visual)IS0/IEC14496-2：2004/Amd.2：2005信息技术视听对象编码第2部分：视频/修订稿2：简单档次的新级别（Informationtechnology—Codingof audio—visualobject—Part2：Visual/AMENDMENT2：Newlevelsforsimpleprofile)
IS0/IEC14496-4：2004信息技术视听对象编码第4部分：一致性测试[Informationtechnolo-gyCoding of audio-visual objectPart 4:Conformance Testing (avilable in English only)]IS0/IEC14496-4：2004/Amd.10：2005信息技术视听对象编码第4部分：一致性测试修订稿10：简单档次中级别L4a、L5的一致性扩展（Informationtechnology一Codingofaudio-visualob-jects-Part 4:Conformance testing/AMENDMENT 1O:Conformance extensions for simple profile levels 4aands
IS0/IEC14496—5：2001信息技术视听对象编码第5部分：参考软件（Informationtechnology—Coding of audio—visual objects—Part 5:Reference software)ITU-TG.711—1988音频的脉冲编码调制[Pulsecodemodulation（PCM）ofvoicefrequencies）ITU-TG.722-201264kbit/s的7kHz音频编码（7kHzaudio-codingwithin64kbit/s）ITU-TG.723.1—20065.3和6.3kbit的速率语音编码器（Dualratespeechcoderformultimediacommunicationstransmittingat5.3and6.3kbit/s）ITU-TG.729—2012利用共轭结构代数码激励线形预测的8kbit/s语音编码［Codingofspeechat8kbit/s using conjugate-structure algebraic-code-excited linear prediction (CS-ACELP)ITU-TH.264—2005通用音视频服务的先进视频编码（Advancedvideocodingforgenericaudiovi-sual service)
HTiKAoNi KAca
JT/T982—2015
ITU-TH.264.1—2005H.264先进视频编码的一致性说明（ConformancespecificationforITU-TH264 advanced video coding)
ITU-TH.264.2—2012通用音视频服务的先进视频编码参考软件（ReferencesoftwareforITU-TH.264 advanced video coding)ITU-TH.265—2014高效率视频编码（Highefficiencyvideocoding）ITU-TH.265.1-2014高效率视频编码的一致性说明（ConformancespecificationforITU-TH.265high efficiency video coding)ITU-TH.265.2—2014高效率视频编码参考软件（ReferencesoftwareforITU-TH.265highefficiency video coding)
IETFRFC2250MPEC1/MPEG2视频的RTP荷载格式（RTPformatforMPEG1/MPEG2video）IETFRFC3016MPEG4视频的RTP荷载格式（RTPpayloadformatforMPEG-4audio/visual）IETFRFC3550实时传输协议（RTPAtransportprotocolforreal-Timeapplication）IETFRFC3551音频和视频会议最小控制的RTP描述（RTPprofileforaudioandvideoconferenceswithminimal control)
IETFRFC3984H.264
视频的RTP荷载格式（RTPpayloadformatforH.264video）3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
港口视频监控系统portvideosurveillancesystem利用视频技术探测、监视、设防，并实时显示、记录港口现场图像的电子系统。3.1.2
港口视频监控系统联网portvideosurveillancenetworking综合应用视音频监控、通信、计算机网络、系统集成等技术，在港口范围内构建的多级具有信息采集、传输、控制、显示、存储、处理等功能，并能够实现不同设备及系统间互联、互通的综合网络系统。
前端设备frontenddevice
部署在视频监控点的各类视频采集、控制、传输等设备。在文中，主要指部署在视频监控现场的各种相关设备。
联网接入单元networkingaccessunit为实现各级视频监控系统之间互联及信息共享而做成的具有统一协议格式与媒体格式的逻辑实体。
监控资源surveillanceresource视频监控系统采集或产生的信息，表现形式为图像、声音、事件数据、业务数据等。3.2缩略语
下列缩略语适用于本文件。
DVR——数字视频录像机（DigitalVideoRecorder）2
HiiKAoNniKAca
IETF互联网工程任务组（theInternetEngineeringTaskForce）IP——互联网协议（InternetProtocol）一运动图像专家组（MovingPictureExpertsGroup）MPEG
RTCP—实时传输控制协议（Real-timeTransportControlProtocol）RTP——实时传输协议（Real-timeTransportProtocol）RTSP—实时流化协议（Real-TimeStreamingProtocol）SIP
一会话初始协议（SessionInitiationProtocol）TCP-
传输控制协议（TransmissionControlProtocol）UDP用户数据报协议（UserDatagramProtocol）4港口视频监控系统联网架构
4.1总体架构
4.1.1联网架构
JT/T982—2015
港口视频监控系统联网由交通运输部级、省级、设区的市级港口行政管理部门以及港口经营人四级级联组成，如图1所示。市级以下港口视频监控系统联网可以参考本标准按照行政管理级别建立级联或互联。港口视频监控系统联网中的联网主体是各级交通主管部门的视频联网管理系统与各个港口经营人的港口视频监控系统。
交通运输部港口视频监控综合管理系统省级港口管理部门视频监控综合管理系统设区的市级港口管理部门视频监控系统港口经营人视频监控系统
港口经营人视频监控系统
图1港口视频监控联网系统总体架构港口视频监控系统之间通过联网接人单元进行互联通信，完成视频图像信息调用和共享，港口视频监控系统的监控资源调用遵从单向分级调用的原则，上级系统可以连接并调用下级系统所辖的监控资源。
4.1.2交通运输部港口视频监控综合管理系统交通运输部港口视频监控综合管理系统（以下简称部级系统）是港口视频监控信息的顶级平台系3
HiiKAoNiKAca
JT/T982—2015
统，负责全国港口视频监控以及相关信息的汇聚、管理、指挥和调度。部级系统支撑决策参考、日常管理、应急指挥、部门业务应用等功能。4.1.3省级港口管理部门视频监控综合管理系统省级港口管理部门视频监控综合管理系统（以下简称省级系统）负责接人其管辖范围内所有设区的市级视频监控系统。省级系统支撑应急指挥、日常管理、决策参考以及共享交换等功能。4.1.4设区的市级港口管理部门视频监控系统设区的市级港口管理部门视频监控综合管理系统（以下简称市级系统）负责接入其辖区内所有的港口经营人视频监控系统。市级系统支撑日常管理、共享交换等功能，4.1.5港口经营人视频监控系统
港口经营人视频监控系统是直接管理视频监控资源的系统。港口经营人视频监控系统通过开放接口接人市级系统，负责监控资源的日常建设与管理维护工作。4.2联网结构
上级主管单位使用的系统与下级系统之间使用IP网络实现互联通信，上下级系统之间的联网结构，如图2所示。上下级港口视频监控联网系统的数据连接通过IP网络实现，两级系统之间运行的流媒体协议与信令协议均运行在基于IP协议建立的连接上。在港口视频监控系统联网中，各级港口视频监控系统通过联网接人单元实现协议转化与流媒体编解码标准化。上级港口视频监控系统
联网接入单元
视频服务
视频服务
联网接入单元
信令服务
信令服务
下级港口视频监控系统
图2港口视频监控系统联网结构
4.3联网接入单元
JT/T982—2015
联网接入单元是实现港口视频监控联网共享接口的逻辑实体，可以独立的设备形式存在，或内置于已有的管理服务器中。
港口视频监控系统中的控制命令和视音频数据经过联网接入单元实现标准化转换、网络传输和统-格式及协议的转换。经过联网接入单元转换后接人港口视频监控联网的信令应符合第6章的技术要求。经过转换后接入港口视频监控联网的视音频数据应符合第5章的技术要求。4.4联网通信协议
港口视频监控系统联网应遵循本章所规定的通信协议，通信协议结构如图3所示。SIP
MPEG-4/H.264/H.265视频
会话控制/RTSP
G.711/G.722/G.723.1/G.729音频RTP/RTCP
TCP/UDP
IP协议
物理层和MAC层
图3通信协议结构
4.5联网网络要求
4.5.1网络服务质量要求
各级系统之间的网络链接应保证服务质量，网络性能应达到YD/T2032一2009中6.2规定的QoS等级4的要求。
JT/T982—2015
4.5.2网络带宽要求
每一路视频传输宜保证不小于4M的带宽，总带宽计算公式如式（1）所示：S>Nx4
式中：S一总带宽，单位为兆比特每秒（Mbit/s）；N——网络承载的最高并发视频路数。4.6联网系统安全要求
港口视频监控系统联网应具有系统安全保护功能。安全防护要求应符合GB17859一1999中4.2“第二级系统审计保护级”安全规定。5视音频编解码
5.1视音频编解码格式免费标准bzxz.net
视频编码应符合5.2或5.3的规定，也可按5.4的规定；视频解码应同时支持5.2和5.3规定的格式，宜支持5.4规定的格式。
音频编码应符合5.5规定的一种或多种编码格式，音频解码应同时支持5.5.2~5.5.4规定的格式。
5.2基于H.264的视频编、解码技术要求5.2.1H.264的档次和级别
5.2.1.1总体要求
联网视频若采用ITU-TH.264一2005规定的H.264格式视频编码，则应至少支持H.264视频标准的基本档次（BaselineProfile），级别（Level）应至少支持到Level1.3，标清应用宜扩展支持到Level3，高清应用宜扩展支持到Level4；视频解码所支持的档次和级别应不低于编码支持的最高档次和级别，至少应支持到H.264视频标准基本档次的Level3；视频解码宜扩展支持H.264主档次（MainProfile）中的隔行扫描和B顿工具，且相邻两P顿间的B顿个数不大于2。5.2.1.2H.264基本档次的选项和工具H.264基本档次支持的选项和工具主要有：a）I片（I-Slice）和P片（P-Slice）；b）基于内容自适应的变长编码（CAVLC：Context-AdaptiveVariable-LengthCoding）：c）容错工具：FMO,ASO,RS；
d）去块效应滤波器（DeblockingFilter）；e）多参考顿编码。
采用H.264编码格式的视频流应为H.264基本档次视频流，编码应支持上述基本档次选项和工具中的部分或全部，可不支持容错工具；H.264的解码至少应支持上述除容错工具外的全部选项和工具。
多参考顿编码时，P片的参考顿数一般不大于2。为了保证码流解析的效率，比特流中应当在每个I顿之前都出现相应的序列参数集（SPS）和图像参数集（PPS）。
5.2.1.3H.264级别的限制
H.264级别(Level1~4)的限制见表1。6
