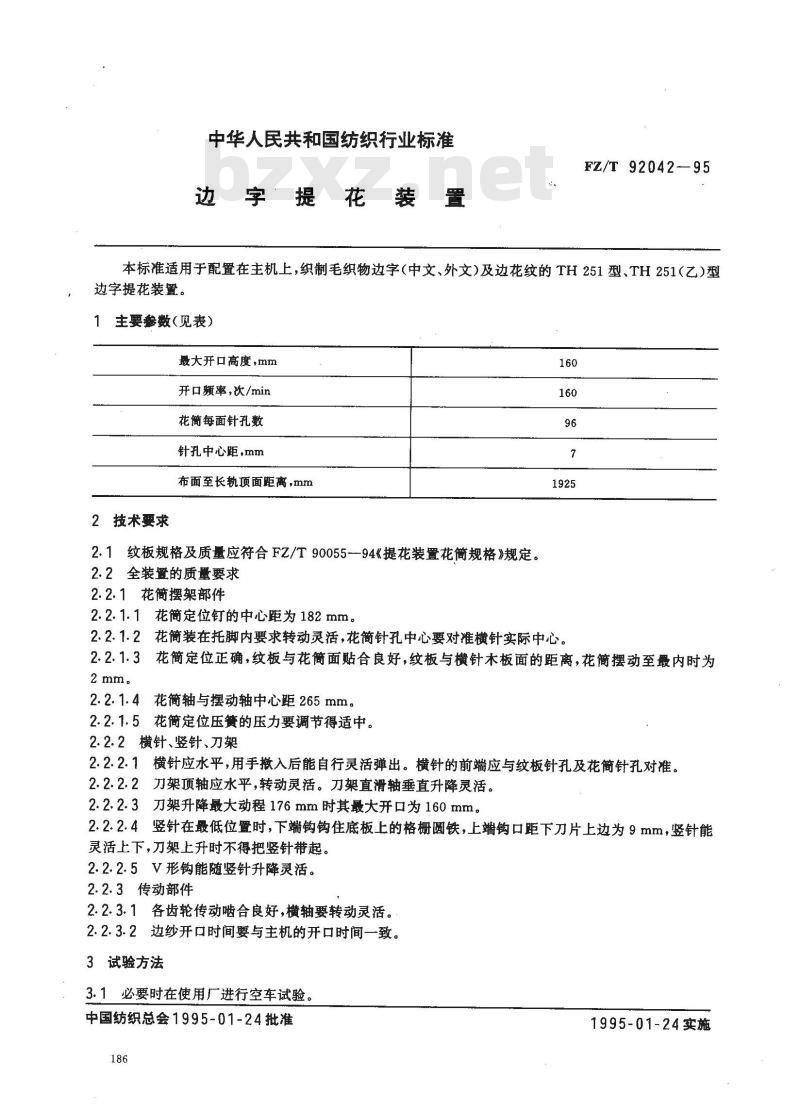

中华人民共和国纺织行业标准
边字提花装置
FZ/T 92042-—95
本标准适用于配置在主机上，织制毛织物边字（中文、外文）及边花纹的TH251型、TH251（乙）型边字提花装置。
1主要参数（见表）
最大开口高度，mm
开口频率，次/min
花简每面针孔数
针孔中心距，mm
布面至长轨顶面距离,mm
2技术要求
2.1纹板规格及质量应符合FZ/T90055-94《提花装置花筒规格》规定。2.2全装的质量要求
2.2.1花簡摆架部件
2.2.1.1花简定位钉的中心距为182mm。160
2.2.1.2花简装在托脚内要求转动灵活，花簡针孔中心要对准横针实际中心。2.2.1.3花简定位正确，纹板与花简面贴合良好，纹板与横针木板面的距离，花簡摆动至最内时为2mm.
2.2.1.4花简轴与摆动轴中心距265mm。2.2.1.5花简定位压簧的压力要调节得适中。2.2.2横针、竖针、刀架
2.2.2.1横针应水平，用手撤入后能自行灵活弹出。横针的前端应与纹板针孔及花简针孔对准。2.2.2.2刀架顶轴应水平，转动灵活。刀架直滑轴垂直升降灵活。2.2.2.3刀架升降最大动程176mm时其最大开口为160mm。2.2.2.4竖针在最低位置时，下端钩钩住底板上的格栅圆铁，上端钩口距下刀片上边为9mm，竖针能灵活上下，刀架上升时不得把竖针带起。2.2.2.5V形钩能随竖针升降灵活。2.2.3传动部件
各齿轮传动啮合良好，横轴要转动灵活。2.2.3.2
边纱开口时间要与主机的开口时间一致。3试验方法
3.1必要时在使用厂进行空车试验。中国纺织总会1995-01-24批准
1995-01-24实施
FZ/T 92042—95
iiKAoNniKAca-

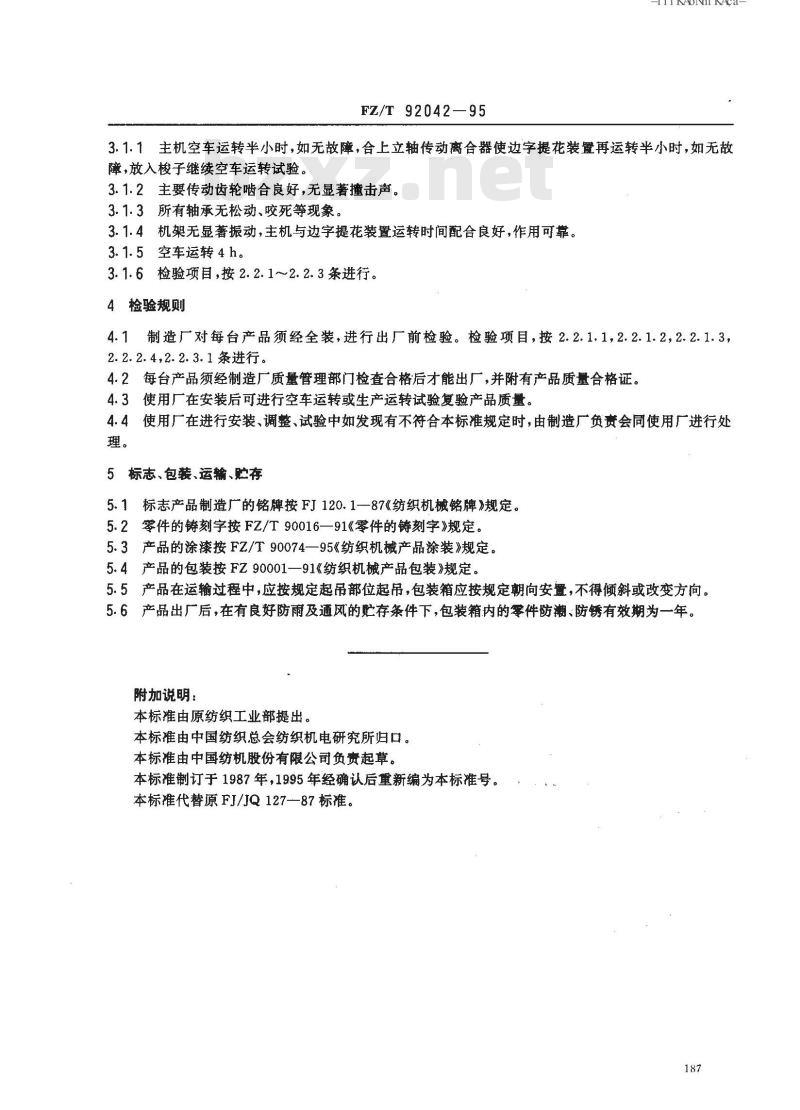

3.1.1主机空车运转半小时，如无故障，合上立轴传动离合器使边字提花装置再运转半小时，如无故障，放入梭子继续空车运转试验。3.1.2主要传动齿轮啮合良好，无显著撞击声。3.1.3所有轴承无松动、咬死等现象。3.1.4机架无显著振动，主机与边字提花装置运转时间配合良好，作用可靠。3.1.5空车运转4h。
3.1.6检验项目，按2.2.1～2.2.3条进行。4检验规则
制造厂对每台产品须经全装，进行出厂前检验。检验项目，按2.2.1.1，2.2.1.2，2.2.1.3，2.2.2.4,2.2.3.1条进行。Www.bzxZ.net
4.2每台产品须经制造厂质量管理部门检查合格后才能出厂，并附有产品质量合格证。4.3使用厂在安装后可进行空车运转或生产运转试验复验产品质量。4.4
使用厂在进行安装、调整、试验中如发现有不符合本标准规定时，由制造厂负责会同使用广进行处理。
5标志、包装、运输、贮存
5.1标志产品制造厂的铭牌按FJ120.1—87《纺织机械铭牌》规定。5.2零件的铸刻字按FZ/T90016—91《零件的铸刻字》规定。5.3产品的涂漆按FZ/T90074一95《纺织机械产品涂装》规定5.4产品的包装按FZ90001一91《纺织机械产品包装》规定。5.5产品在运输过程中，应按规定起吊部位起吊，包装箱应按规定期向安置，不得倾斜或改变方向。5.6产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮、防锈有效期为一年。附加说明：
本标准由原纺织工业部提出。
本标准由中国纺织总会纺织机电研究所归口。本标准由中国纺机股份有限公司负责起草。本标准制订于1987年，1995年经确认后重新编为本标准号。本标准代替原FJ/JQ127-87标准。187
