【纺织行业标准(FZ)】平焊管法兰(无缝钢管用)

本网站发布时间： 2024-07-27 16:30:06

FZ/T92046-1995
现行

基本信息

标准号：
FZ/T 92046-1995
标准名称：
平焊管法兰(无缝钢管用)
标准类别：
纺织行业标准(FZ)
标准状态：
现行
发布日期：
1995-01-24
实施日期：
1995-01-24
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
106.84 KB

标准分类号

标准ICS号：
纺织和皮革技术>>纺织机械>>59.120.99其他纺织机械
中标分类号：
纺织>>纺织机械与器具>>W91纺织机械零部件

关联标准

替代情况：
FJ 92-63

出版信息

出版社：
中国标准出版社
页数：
7页
标准价格：
10.0 元

其他信息

起草单位：
原纺织科学研究院
归口单位：
中国纺织总会纺织机电研究所
提出单位：
原纺织工业部
发布部门：
中国纺织总会
相关标签：
焊管法兰无缝钢管

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

平焊管法兰(无缝钢管用)的型式及尺寸按下图及表1一表5的规定。 FZ/T 92046-1995 平焊管法兰(无缝钢管用) FZ/T92046-1995

标准内容

部分标准内容：

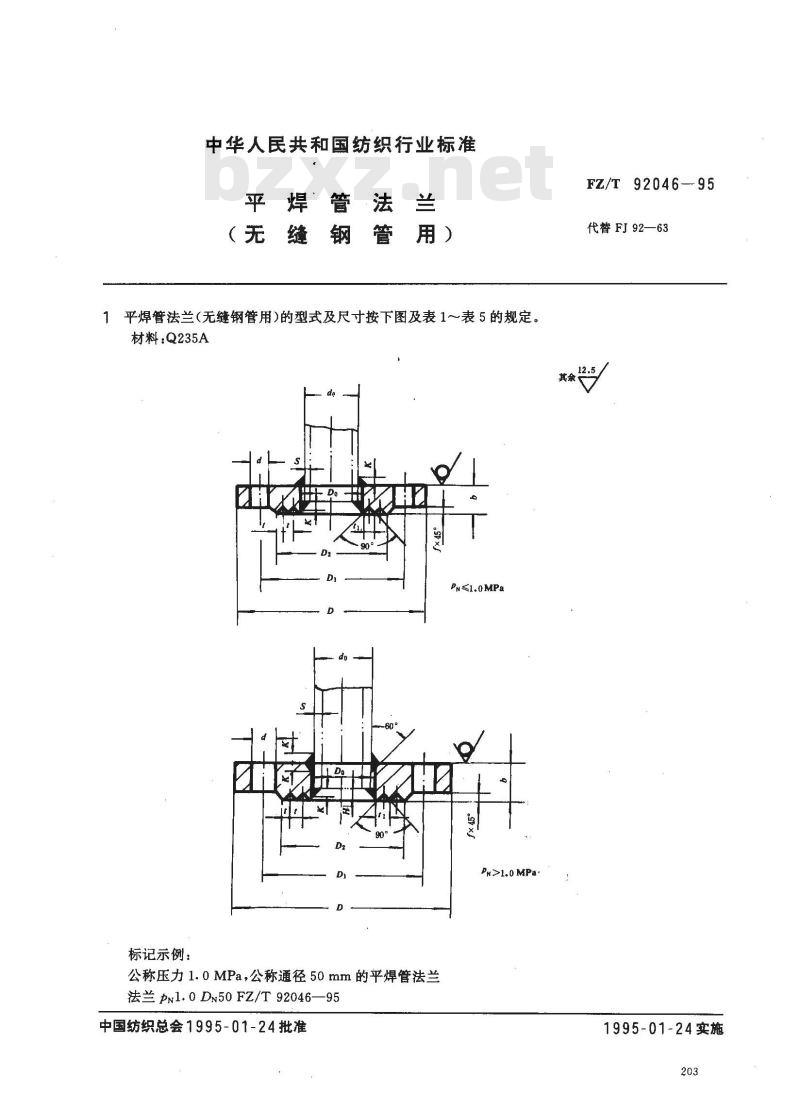

中华人民共和国纺织行业标准
平焊管法兰
（无缝钢管用）
1平焊管法兰（无缝钢管用）的型式及尺寸按下图及表1～表5的规定，材料：Q235A
PN<1.0MPa
Pn>1.0 MPa
标记示例：
公称压力1.0MPa，公称通径50mm的平焊管法兰法兰p1.0Dn50FZ/T92046—95
中国纺织总会1995-01-24批准
FZ/T92046-95
代替FJ92—63
1995-01-24实施Www.bzxZ.net
FZ/T 92046—95

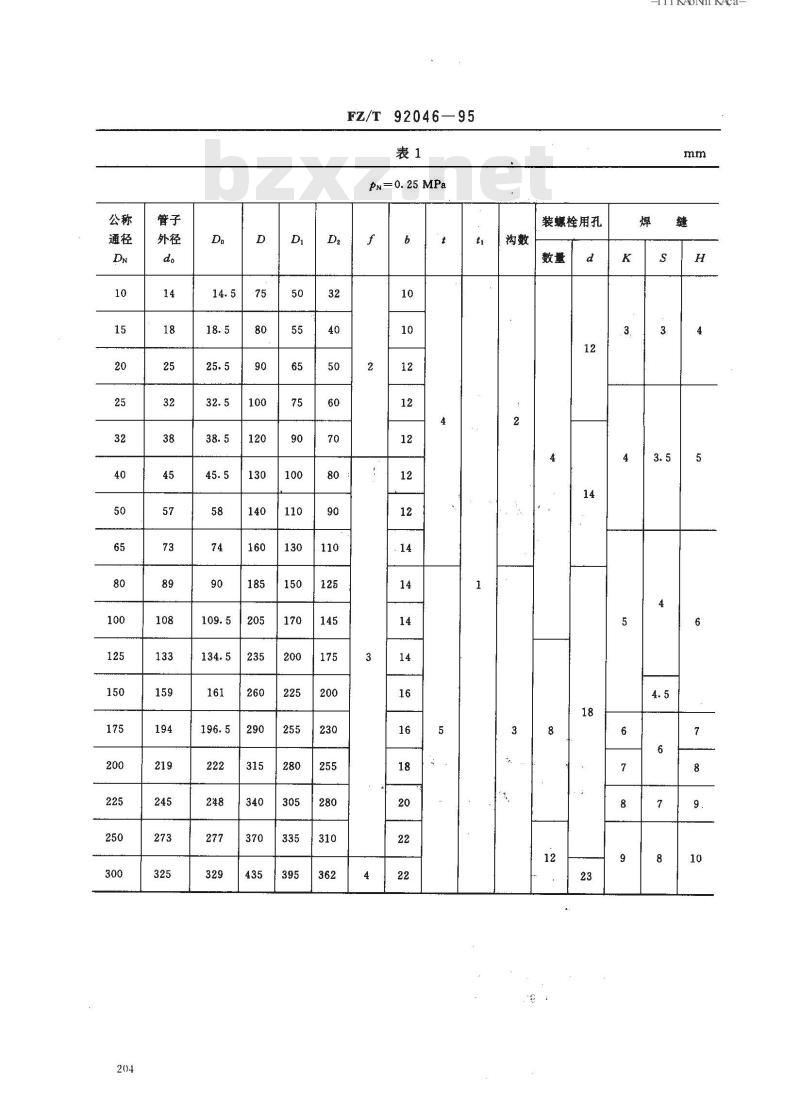

pn= 0. 25 MPa
装螺栓用孔
HiiKAoNiKAca-
FZ/T 92046-95

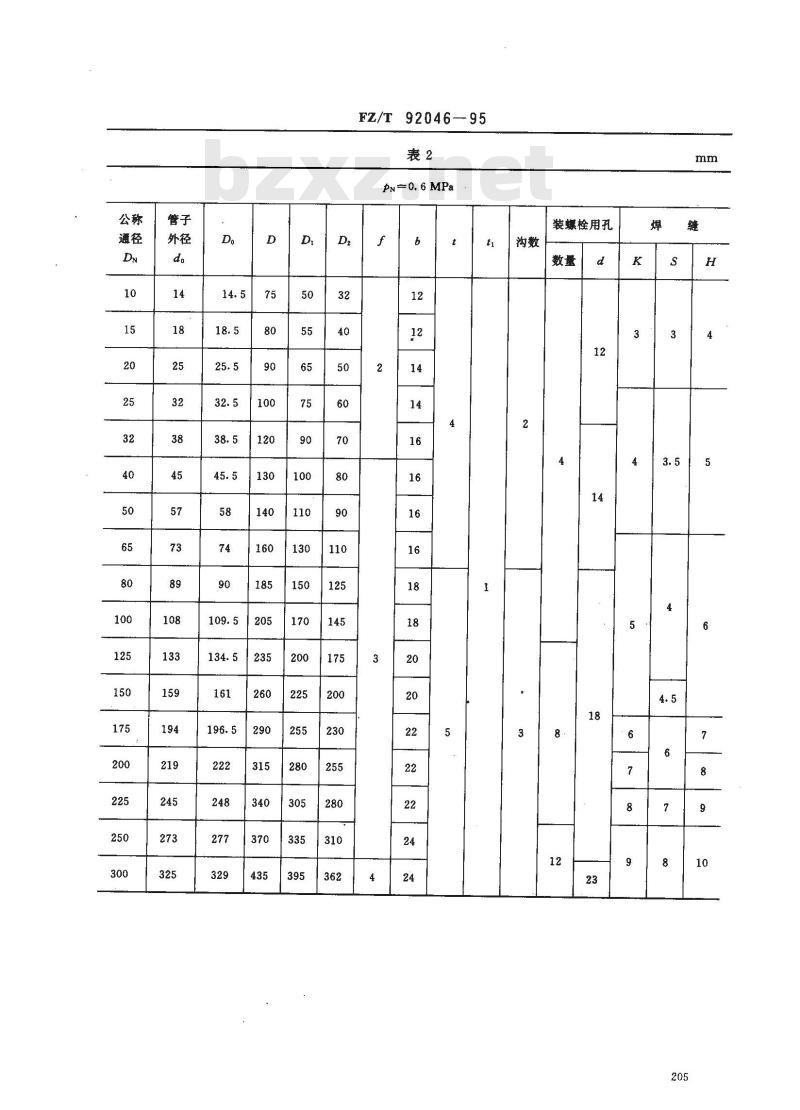

pn=0. 6 MPa
装螺栓用孔
92046—95

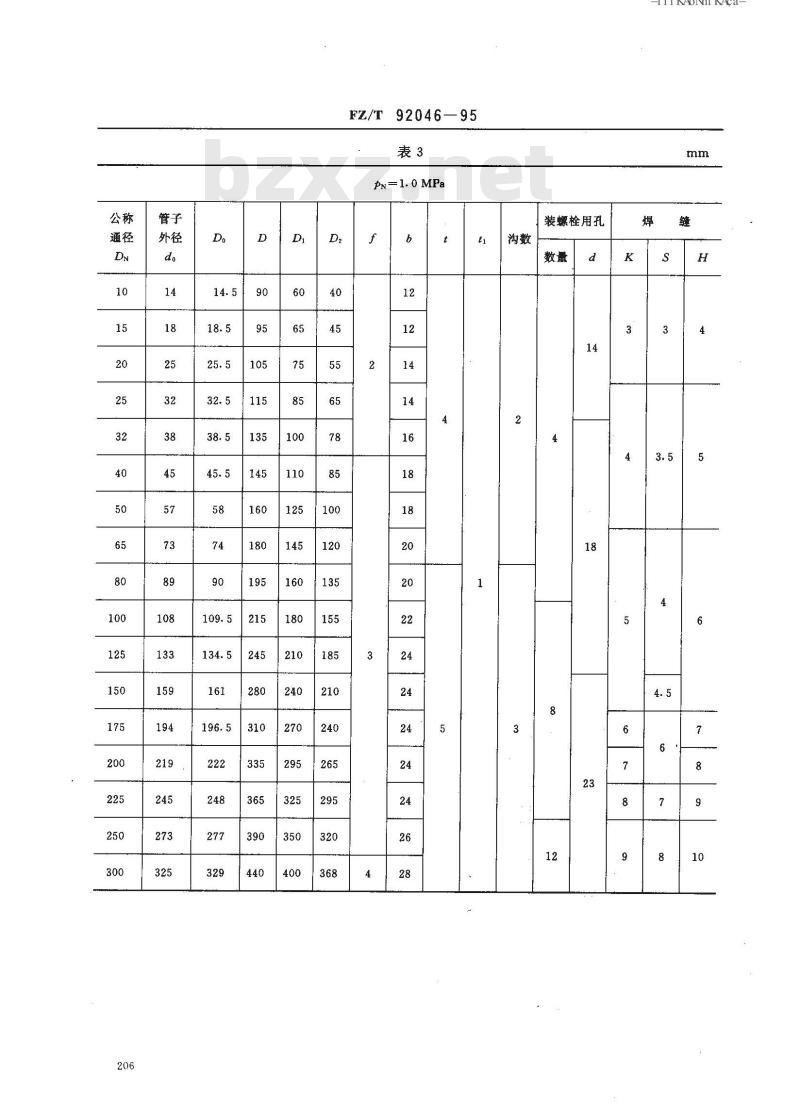

pn=1.0 MPa
装螺栓用孔
HiiKAoNiKAca-
FZ/T 92046-95

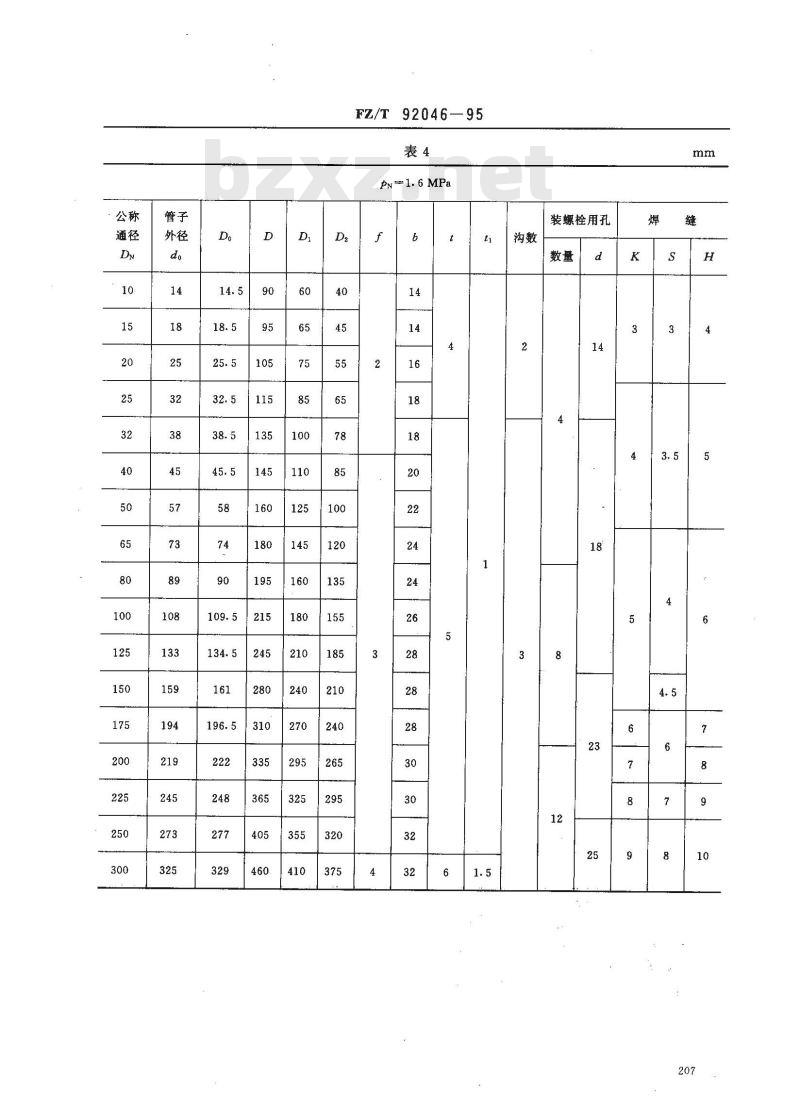

pn=1. 6 MPa
装螺栓用孔
FZ/T 92046-95
Pn=2.5 MPa
装螺栓用孔
HiiKAoNiKAca-
公称压力、试验压力按GB1048一90《管道元件公称压力》和GB150一89《钢制压力容器》的规定。法兰表面应光滑，不得有裂缝、毛刺以及其他降低法兰3
强度和法兰连接可靠性的缺陷。4法兰端面应与轴线端面垂直，偏差不得超过0°30°。5无缝钢管按GB8162～8163—87《结构用无缝钢管》、《输送流体用无缝钢管》的规定。6如所采用的管子壁厚大于规定的最小厚度S时，则管子离法兰边的距离H和焊缝的直角边K均应相应加大。
附加说明：
本标准由原纺织工业部提出。
92046—95
本标准由中国纺织总会纺织机电研究所归口。本标准由原纺织科学研究院负责起草。本标准最后一次修订于1963年，1995年经确认后重新编为本标准号。209
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
