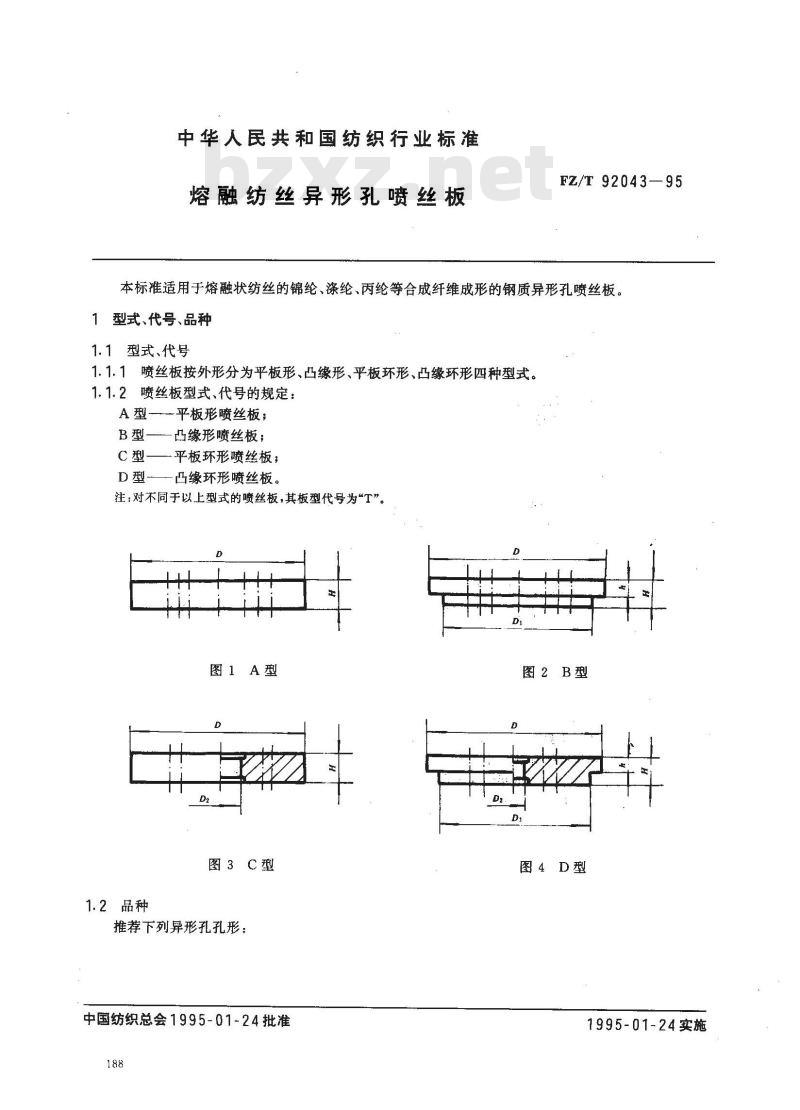

【纺织行业标准(FZ)】 熔融纺丝异形孔喷丝板

中华人民共和国纺织行业标准
熔融纺丝异形孔喷丝板
FZ/T 92043—95
本标准适用于熔融状纺丝的锦纶、涤纶、丙纶等合成纤维成形的钢质异形孔喷丝板。型式、代号、品种
1.1型式、代号
1.1.1喷丝板按外形分为平板形、凸缘形、平板环形、凸缘环形四种型式，1.1.2喷丝板型式、代号的规定：A型——平板形喷丝板；
凸缘形喷丝板；
一平板环形喷丝板；
C型—
一凸缘环形喷丝板。
注：对不同于以上型式的喷丝板，其板型代号为“T”图１A型
图3C型
1.2品种
推荐下列异形孔孔形：
中国纺织总会1995-01-24批准
图２B型
图4D型
1995-01-24实施
FZ/T 92043—95
HiiKAoNiKAca
#贝人人
（4）
（8）
FZ/T 92043-95
米米①
（25）
（26）
(23）
（32)
（33）

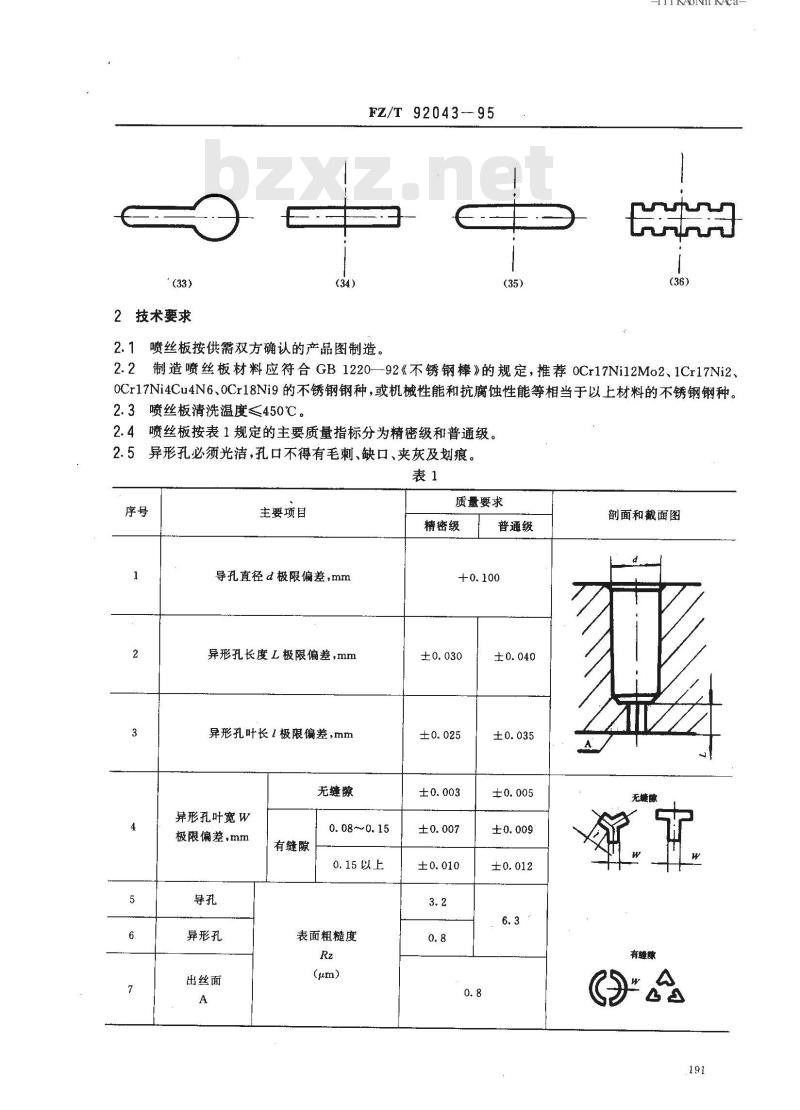

2技术要求
FZ/T 92043--95
2.1喷丝板按供需双方确认的产品图制造。(35)
KAoNKAca-
2.2制造喷丝板材料应符合GB1220—92《不锈钢棒》的规定，推荐0Cr17Ni12Mo2、1Cr17Ni2、OCr17Ni4Cu4N6、0Cr18Ni9的不锈钢钢种，或机械性能和抗腐蚀性能等相当于以上材料的不锈钢钢种。2.3喷丝板清洗温度≤450℃。
2.4喷丝板按表1规定的主要质量指标分为精密级和普通级。2.5异形孔必须光洁，孔口不得有毛刺、缺口、夹灰及划痕。表1
主要项目
导孔直径d极限偏差，mm
异形孔长度L极限偏差，mm
异形孔叶长1极限偏差，mm
无缝隙
异形孔叶宽W
极限偏差，mm
异形孔
出丝面
有缝隙
0.08~0.15
0.15以上
表面粗糙度
质量要求
精密级
普通级
剖面和截面图
有蜂哦

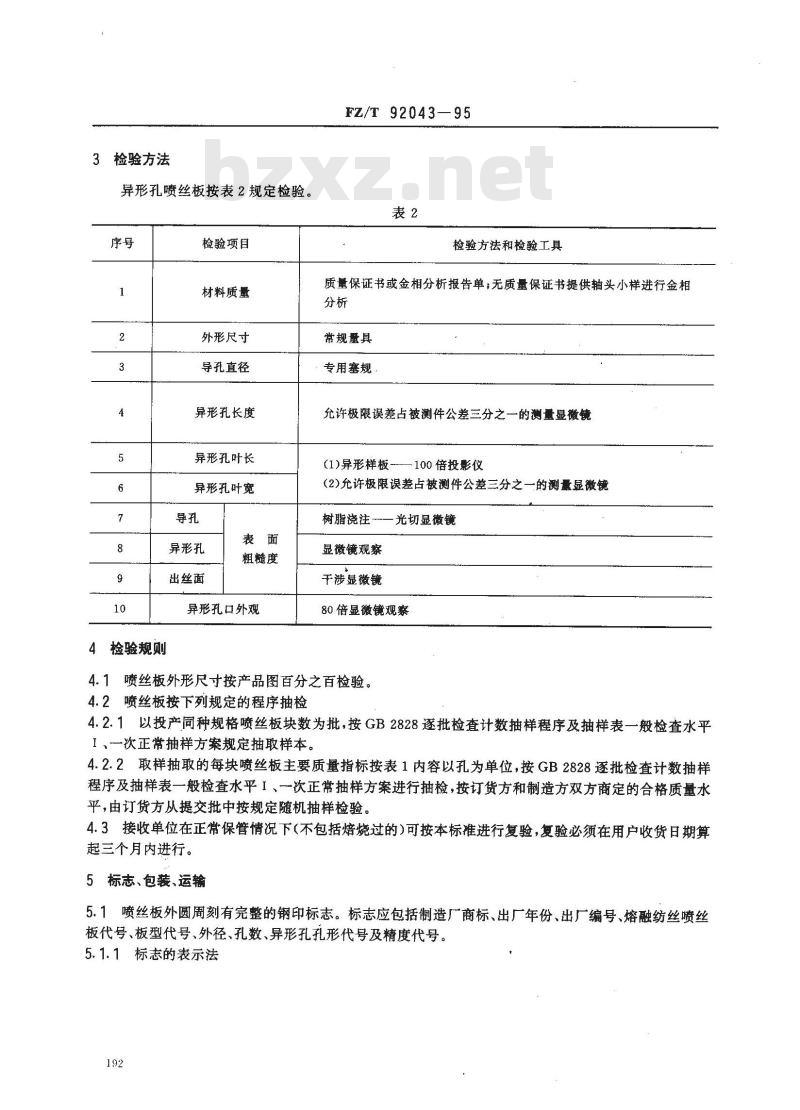

检验方法
异形孔喷丝板按表2规定检验。
检验项目
材料质量
外形尺寸
导孔直径
异形孔长度
异形孔叶长
异形孔叶宽
异形孔
出丝面
粗糙度
异形孔口外观
检验规则
FZ/T 92043—95
检验方法和检验工具
质量保证书或金相分析报告单；无质量保证书提供轴头小样进行金相分析
常规量具
专用塞规
允许极限误差占被测件公差三分之一的测量显微镜(1)异形样板——100倍投影仪
(2)允许极限误差占被测件公差三分之一的测量显微镜树脂浇注
显微镜观察
干涉显微镜
光切显微镜
80倍显微镜观察
4.1喷丝板外形尺寸按产品图百分之百检验。4.2喷丝板按下列规定的程序抽检4.2.1以投产同种规格喷丝板块数为批，按GB2828逐批检查计数抽样程序及抽样表一般检查水平I，一次正常抽样方案规定抽取样本。4.2.2取样抽取的每块喷丝板主要质量指标按表1内容以孔为单位，按GB2828逐批检查计数抽样程序及抽样表一般检查水平I、一次正常抽样方案进行抽检，按订货方和制造方双方商定的合格质量水平，由订货方从提交批中按规定随机抽样检验。4.3接收单位在正常保管情况下（不包括焙烧过的）可按本标准进行复验，复验必须在用户收货日期算起三个月内进行。
5标志、包装、运输
5.1喷丝板外圆周刻有完整的钢印标志。标志应包括制造厂商标、出厂年份、出厂编号、熔融纺丝喷丝板代号、板型代号、外径、孔数、异形孔孔形代号及精度代号。5.1.1标志的表示法
制造厂商标
出厂年份
出厂编号
熔融纺丝喷丝板代号
外径一
异形孔孔形代号
FZ/T 92043--95
精度代号（普通级省略、精密级为“J”）标志示例
X 86 711
PRB160-500 (10)J
制造厂商标XX牌bzxZ.net
出厂年份～—1986年
—711
出厂编号一
熔融纺丝喷丝板
板型B型（凸缘型喷丝板）
外径-—Φ160 mm
孔数—500孔
异形孔孔形代号—五叶形
精度等级——精密级
Ii KAoNni KAca-
5.2喷丝板成品包装必须清洁，干燥后用塑料袋单块封装，然后装入内衬软性防震材料的盒内，并附有产品合格证。
5.3喷丝板成批出厂时，盒装后用特制的木箱装运。193
附加说明：
本标准由原纺织工业部提出。
FZ/T 92043—95
本标准由中国纺织总会纺织机电研究所归口。本标准由常州喷丝板厂、上海纺织机械研究所、中国纺织科学研究院机械厂、上海第二纺机股份有限公司负责起草。
本标准主要起草人牟芝琴。
本标准制订于1987年，1995年经确认后重新编为本标准号。本标准代替原FJ/JQ128—87标准。194
