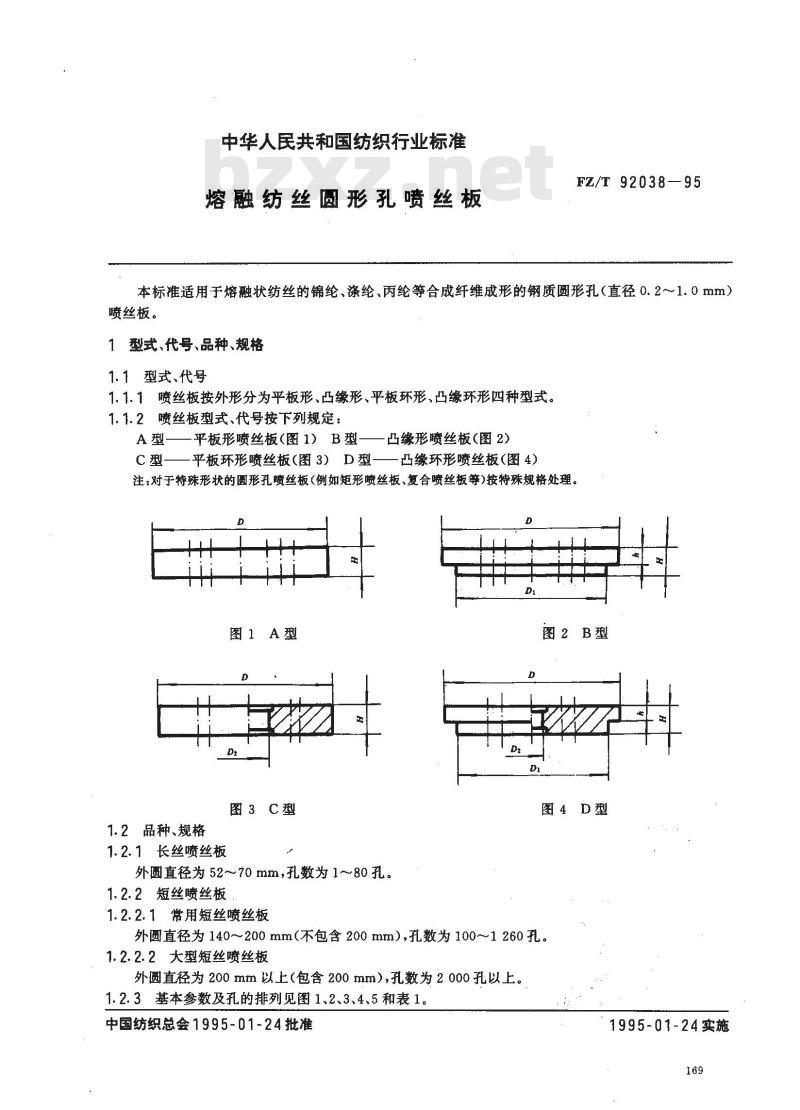

【纺织行业标准(FZ)】 熔融纺丝圆形孔喷丝板

中华人民共和国纺织行业标准
熔融纺丝圆形孔喷丝板
FZ/T 92038—95
本标准适用于熔融状纺丝的锦纶、涤纶、丙纶等合成纤维成形的钢质圆形孔（直径0.2~1.0mm）喷丝板。
型式、代号、品种、规格
1.1型式、代号
1.1.1喷丝板按外形分为平板形、凸缘形、平板环形、凸缘环形四种型式。1.1.2喷丝板型式、代号按下列规定：A型
平板形喷丝板（图1）B型-
平板环形喷丝板（图3）D型-
凸缘形喷丝板（图2）
一凸缘环形喷丝板（图4)
注：对于特殊形状的圆形孔喷丝板(例如矩形喷丝板、复合喷丝板等)按特殊规格处理。i
图１A型
图3C型
1.2品种、规格
1.2.1长丝喷丝板
外圆直径为52～70mm，孔数为1~80孔。1.2.2短丝喷丝板
1.2.2.1常用短丝喷丝板
图２B型
图4D型此内容来自标准下载网
外圆直径为140~~200mm（不包含200mm），孔数为100~~1260孔。1.2.2.2大型短丝喷丝板

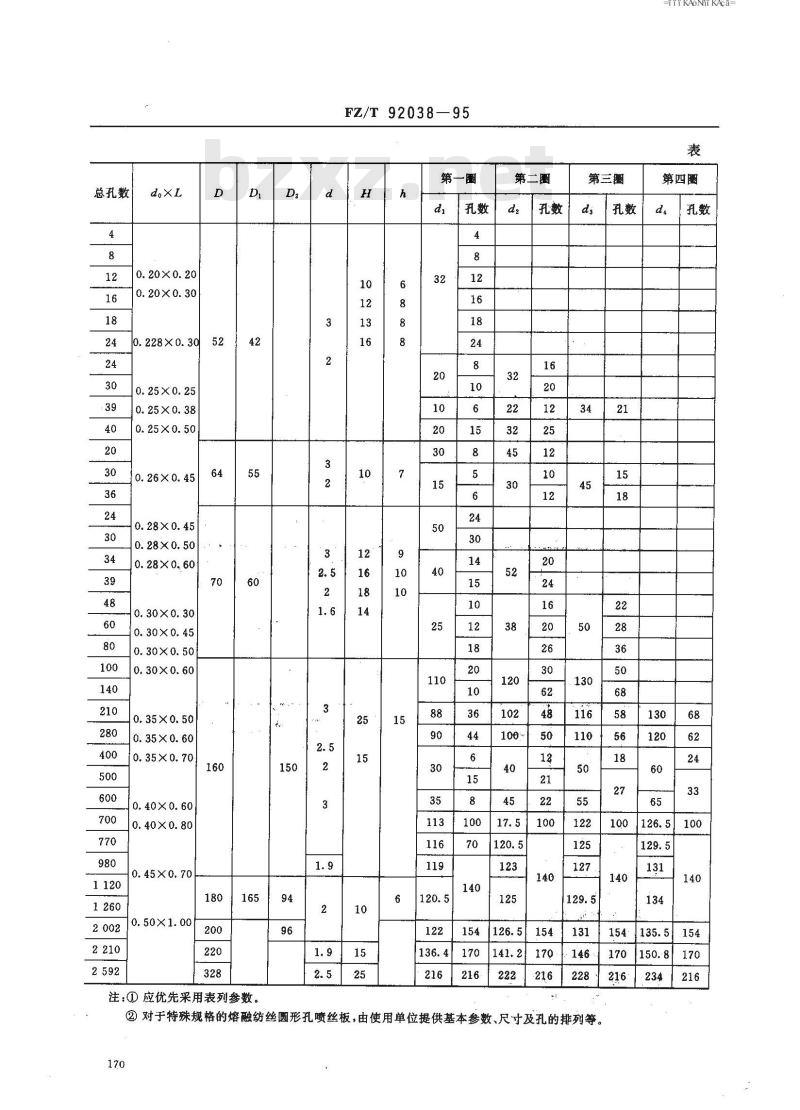

外圆直径为200mm以上（包含200mm），孔数为2000孔以上。1.2.3基本参数及孔的排列见图1、2、3、4、5和表1。中国纺织总会1995-01-24批准
1995-01-24实施
总孔数
0.20×0.20
0.20×0.30
0.228×0.30
0.25×0.25
0.25×0.38
1o.25×0.50
10.26×0.45
0.28×0. 45
0.28×0.50
0.28X0.60
0.30×0.30
0.30×0.45
0.30×0.50
0.30×0.60
0.35×0.50
0.35×0.60
0.35×0.70
0.40×0.60
0.40×0.80
0.45×0.70
0.50×1.00
注：①应优先采用表列参数。
FZ/T92038—95
第一圈
第二圈
第三圈
T KAoNi KAca-
第四圈
②对于特殊规格的熔融纺丝圆形孔喷丝板，由使用单位提供基本参数、尺寸及孔的排列等。170
.234216
第五圈
第六圈
第七圈
216252
FZ/T 92038—95
第八圍
第九圈
第十圈
第十一圈
第十二
第十三圈

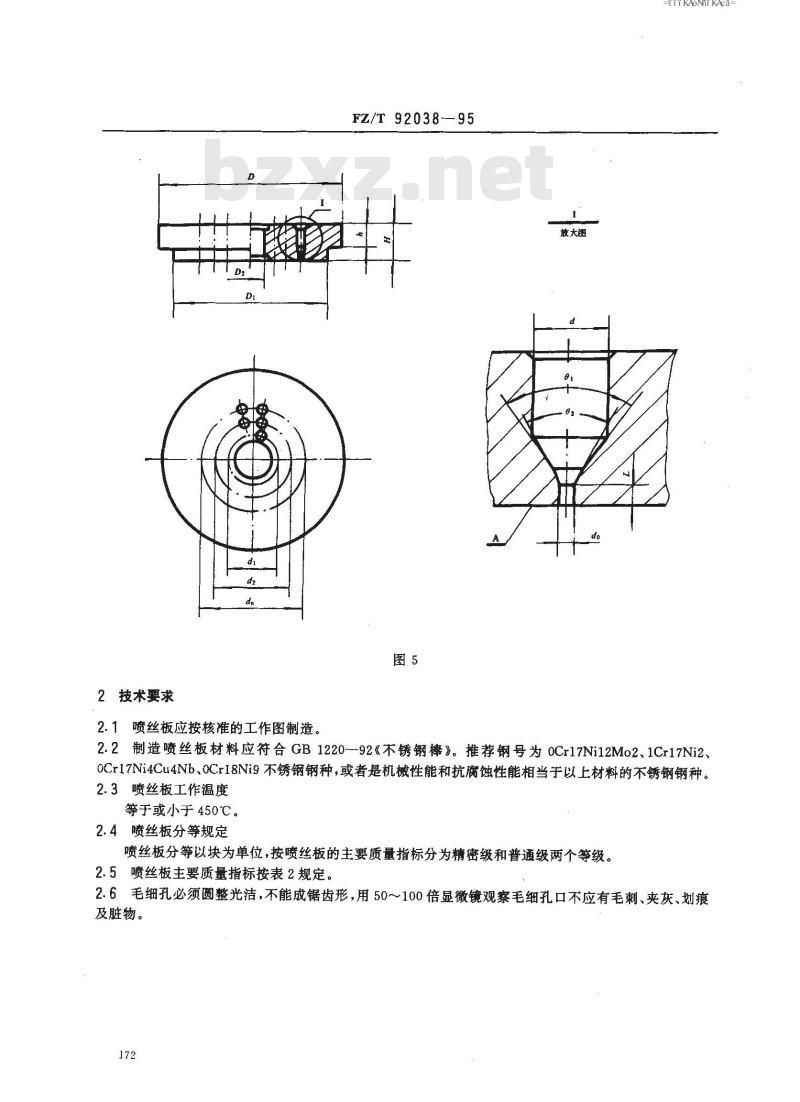

2技术要求
2.1喷丝板应按核准的工作图制造。FZ/T 92038-—95
最大图
-iKAoNiKAca
2.2制造喷丝板材料应符合GB1220~92《不锈钢棒》。推荐钢号为0Cr17Ni12Mo2、1Cr17Ni2、0Cr17Ni4Cu4Nb、0Cr18Ni9不锈钢钢种，或者是机械性能和抗腐蚀性能相当于以上材料的不锈钢钢种。2.3喷丝板工作温度
等于或小于450℃。
2.4喷丝板分等规定
喷丝板分等以块为单位，按喷丝板的主要质量指标分为精密级和普通级两个等级。2.5喷丝板主要质量指标按表2规定。2.6毛细孔必须圆整光洁，不能成锯齿形，用50～100倍显镜观察毛细孔口不应有毛刺、夹灰、划痕及脏物。

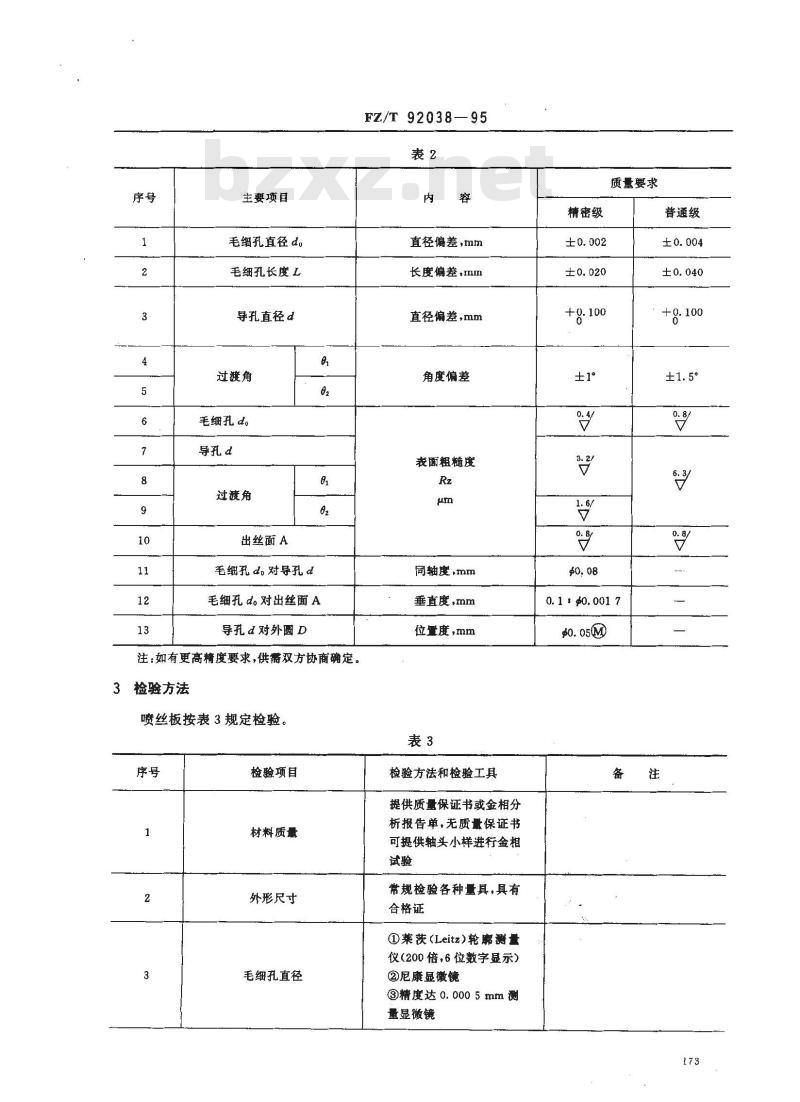

主要项目
毛细孔直径d。
毛细孔长度L
导孔直径d
过渡角
毛细孔d。
导孔d
过渡角
出丝面A
毛细孔d对导孔d
毛细孔 d。对出丝面 A
导孔d对外圆D
注：如有更高精度要求，供需双方协商确定。3检验方法
喷丝板按表3规定检验。
检验项目
材料质量
外形尺寸
毛细孔直径
FZ/T 92038—95
直径偏差，mm
长度偏差，mm
直径偏差，mm
角度偏差
表面粗髓度
同轴度，mm
垂直度，mm
位置度，mm
检验方法和检验工具
提供质量保证书或金相分
析报告单，无质量保证书
可提供轴头小样进行金相
常规检验各种量具,具有
合格证
①莱茨(Leitz)轮廊测量
仪（200倍，6位数字显示）
②尼康显徽镜
③精度达 0. 000 5 mm 测
量显微镜
精密级
质量要求
0. 1 + $0.001 7
普通级
+g: 100
检验项目
毛细孔长度
导孔直径
毛细孔对导孔同轴度
毛细孔对出丝面垂直度
过渡角角度
过渡角
毛细孔
出丝面
导孔对外圆
位置度
FZ/T 92038—95
续表3
检验方法和检验工具
①卡里莱勃
（CARYLABOR）电子测
长仪和标准专用测杆
②尼康显微镜
?精度达0.005mm测长
标准专用塞规
树脂浇注-
100倍投影
①莱茨轮廓测量仪
②尼康显微镜
③精度达0.0005mm测
量显微镜
树脂浇注
树脂浇注
树脂浇注-
干涉显微镜
100倍投影
光切显微镜
干涉显徽镜
万能工具显微镜
标测量法或换标到孔距尺
寸，用标准量规测量
注：通过供、需双方确认，精度小于产品质量标准要求三分之一的测量仪器均可使用。4检验规则
4.1喷丝板外形尺寸按核准的工作图百分之百检验。4.2喷丝板的孔按下列规定的程序抽检。4.2.1以投产同种规格喷丝板块数为批，按下列规定取样。备
TKAoNiKAca-
4.2.1.1长丝喷丝板和常用短丝喷丝板，按GB2828逐批检查计数抽样程序及抽样表的一般检查水平1、一次正常抽样方案规定抽取。4.2.1.2大型短丝喷丝板逐块检验。4.2.2取样抽取的每块喷丝板的主要质量指标，按表2内容，以孔为单位，按GB2828逐批检查计数抽样程序及抽样表规定的一般检查水平、一次正常抽样方案进行抽检，按订货方和制造方双方商定的合格质量水平，由订货方从提交批中按规定随机抽样检验。4.3接收单位在正常保管情况下（不包括焙烧过的）可按本标准进行复验，但复验必须在用户收货日期算起三个月内进行。
5标志、包装、运输
FZ/T 92038—95
5.1喷丝板外圆周刻有完整的钢印标记。标志分别为出厂年份、出厂编号、熔融纺丝喷丝板代号、板型、外径、孔数、毛细孔直径及精度等级，由汉语拼音和阿拉伯数字组合而成。5.1.1标志的表示法
出厂年份
出厂编号
熔融喷丝板代号
板型-
毛细孔直径
喷丝板精度等级（普通级略，精密级用“J”）注：有“△\符号者为阿拉伯数字。有“”符号者为大写的汉语拼音字母。5.1.2标志示例
86-0568-PRB 220-2210-0. 28J
出厂年份：1986年
出厂编号：0568
熔融纺丝喷丝板代号：PR
板型：B型（凸缘型喷丝板）
外径：$220mm
孔数：2210孔
毛细孔直径：0.28mm
精度等级：精密级
5.2喷丝板成品包装必须清洁，干燥后单块置于塑料袋中并封好袋口，然后装入发泡聚苯乙烯或木制（内衬发泡聚苯乙烯）盒内。
5.3喷丝板成批出厂时，采用特制的按产品规格和一定数量分类的木箱盛放上述盒装好的喷丝板运装。运装时注意轻放。零星提货不在此列。175
附加说明：
本标准由原纺织工业部提出。
FZ/T 92038-95
本标准由中国纺织总会纺织机电研究所归口。本标准由常州喷丝板厂负责起草。本标准主要起草人牟芝琴。
本标准制订于1986年，1995年经确认后重新编为本标准号。本标准代替原FJ/JQ60--86标准。176
