【纺织行业标准(FZ)】 针铗布铗链条

FZ/T92012—1998

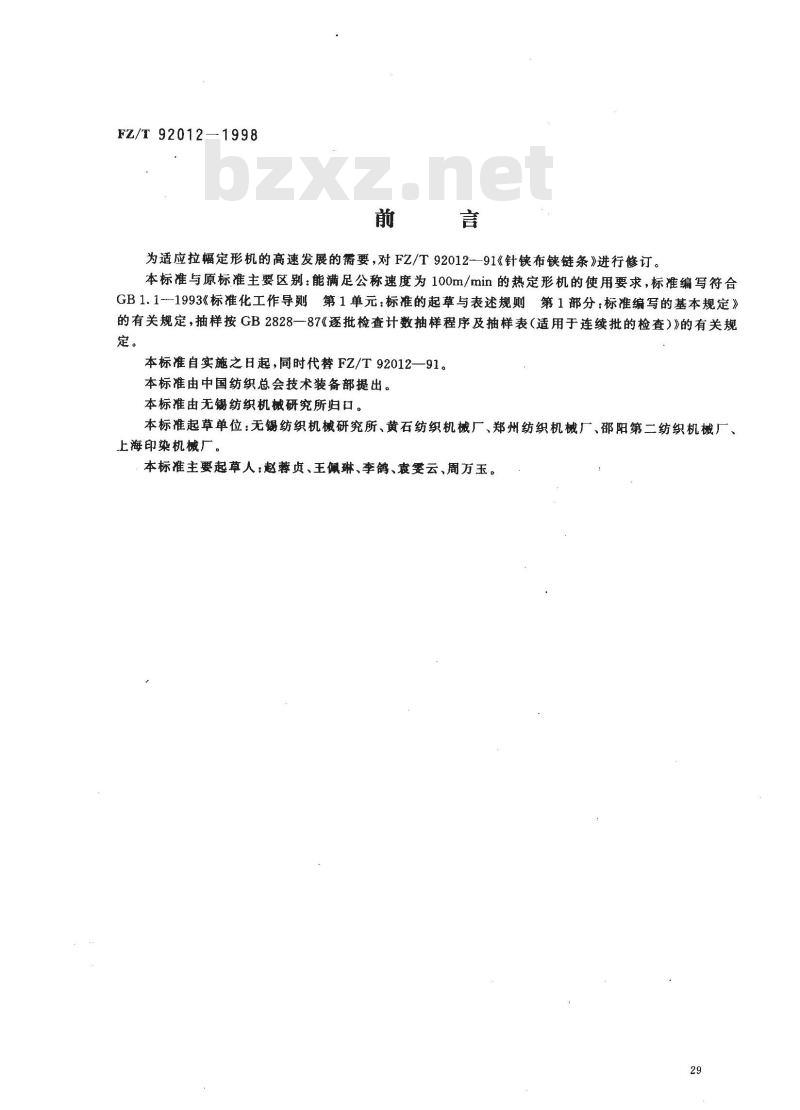

为适应拉幅定形机的高速发展的需要，对FZ/T92012--91《针侠布侠链条》进行修订。本标准与原标准主要区别：能满足公称速度为100m/min的热定形机的使用要求，标准编写符合GB1.1--1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》的有关规定，抽样按GB2828一87《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》的有关规定。
本标准自实施之日起，同时代替FZ/T92012—91。本标准由中国纺织总会技术装备部提出。本标雄由无锡纺织机械研究所归口。本标准起草单位：无锡纺织机械研究所、黄石纺织机械厂、郑州纺织机械厂、邵阳第二纺织机械厂、上海印染机械厂。
本标准主要起草人：赵蓉贞、王佩琳、李鸽、袁雯云、周万玉。29

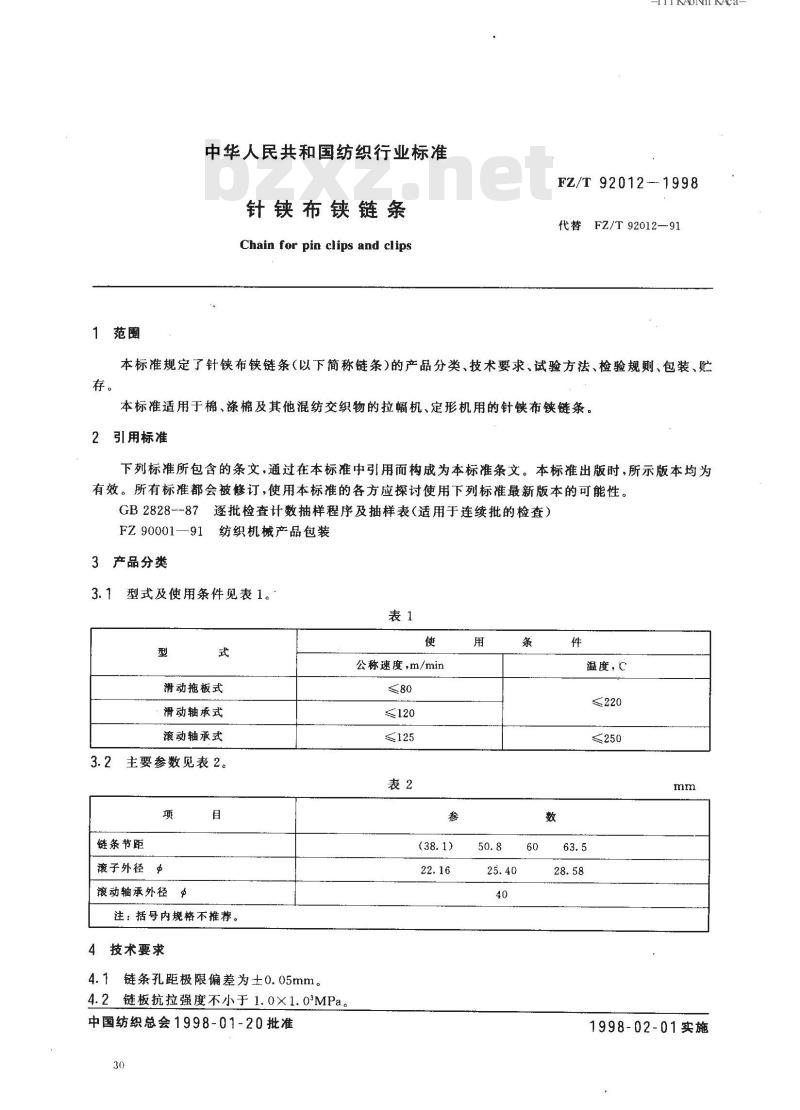

中华人民共和国纺织行业标准
针侠布侠链条
Chain for pin clips and clipsKAoNnKAca-
FZ/T 92012--- 1998
代替FZ/T92012—91
本标准规定了针侠布侠链条（以下简称链条）的产品分类、技术要求、试验方法、检验规刻、包装、贮存。
本标准适用于棉、涤棉及其他混纺交织物的拉幅机、定形机用的针侠布侠链条。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2828--87逐批检查计数抽样程序及抽样表（适用于连续批的检查）FZ 90001—91
纺织机械产品包装
3产品分类
型式及使用条件见表1。
滑动拖板式
滑动轴承式
滚动轴承式
主要参数见表2。
链条节距
滚子外径
滚动轴承外径
注：括号内规格不推荐。
4技术要求
4.1链条孔距极限偏差为士0.05mm。4.2链板抗拉强度不小于1.0×1.0°MPa。中国纺织总会1998-01-20批准
公称速度，m/min
≤120
温度，
≤220
1998-02-01实施

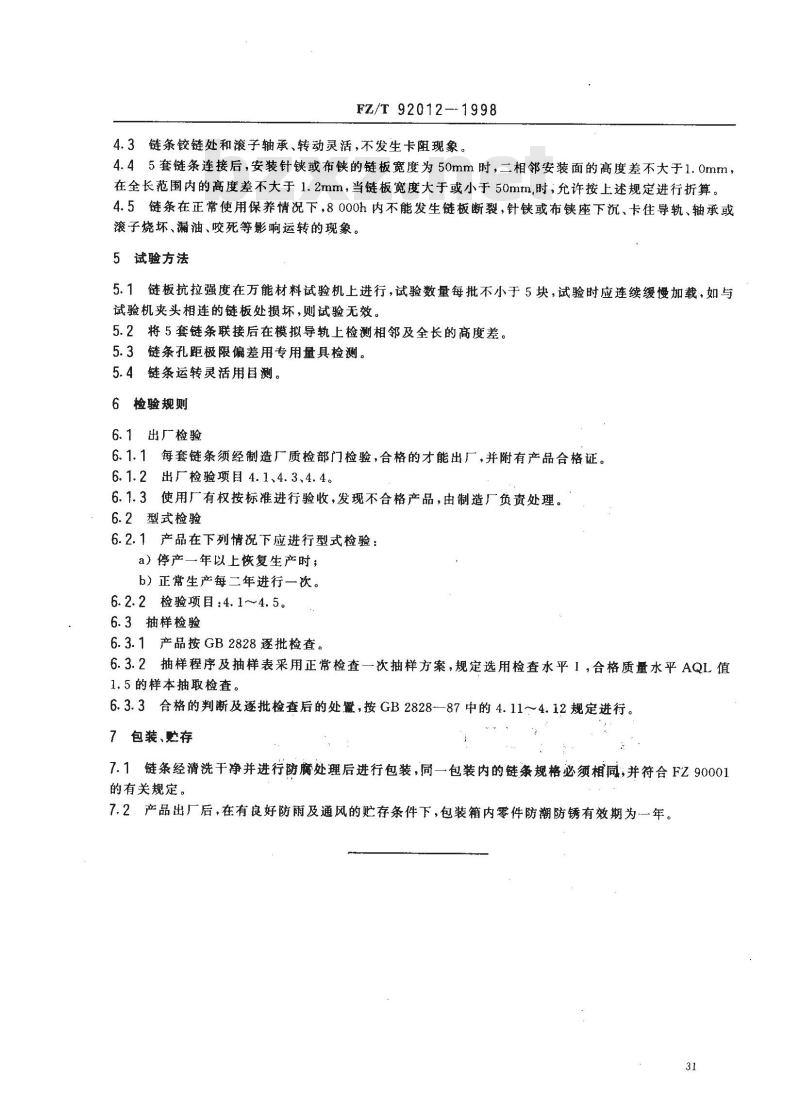

FZ/T 92012--1998
4.3链条铰链处和滚子轴承、转动灵活，不发生卡阻现象。4.45套链条连接后，安装针侠或布侠的链板宽度为50mm时，二相邻安装面的高度差不大于1.0mm，在全长范围内的高度差不大于1.2mm，当链板宽度大于或小于50mm时，允许按上述规定进行折算。4.5链条在正常使用保养情况下，8000h内不能发生链板断裂，针侠或布侠座下沉、卡住导轨、轴承或滚子烧坏、漏油、咬死等影响运转的现象。5试验方法
5.1链板抗拉强度在万能材料试验机上进行，试验数量每批不小于5块，试验时应连续缓慢加载，如与试验机夹头相连的链板处损坏，则试验无效。5.2将5套链条联接后在模拟导轨上检测相邻及全长的高度差5.3链条孔距极限偏差用专用量具检测。5.4链条运转灵活用目测。bzxz.net
6检验规则
6.1出厂检验
6.1.1每套链条须经制造厂质检部门检验，合格的才能出厂，并附有产品合格证。6.1.2出厂检验项目4.1、4.3、4.4。6.1.3使用厂有权按标准进行验收，发现不合格产品，由制造厂负责处理。6.2型式检验
6.2.1产品在下列情况下应进行型式检验：a）停产一年以上恢复生产时，
b）正常生产每二年进行一次。
6.2.2检验项目：4.1~4.5。
6.3抽样检验
6.3.1产品按GB2828逐批检查。
6.3.2抽样程序及抽样表采用正常检查一次抽样方案，规定选用检查水平1，合格质量水平AQIL值1.5的样本抽取检查。
6.3.3合格的判断及逐批检查后的处置，按GB2828-—87中的4.11～4.12规定进行。7包装、赔存
7.1链条经清洗干净并进行防腐处理后进行包装，同一包装内的链条规格必须相同，并符合FZ90001的有关规定。
7.2产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内零件防潮防锈有效期为一年。31
