【纺织行业标准(FZ)】 化纤纺丝计量泵

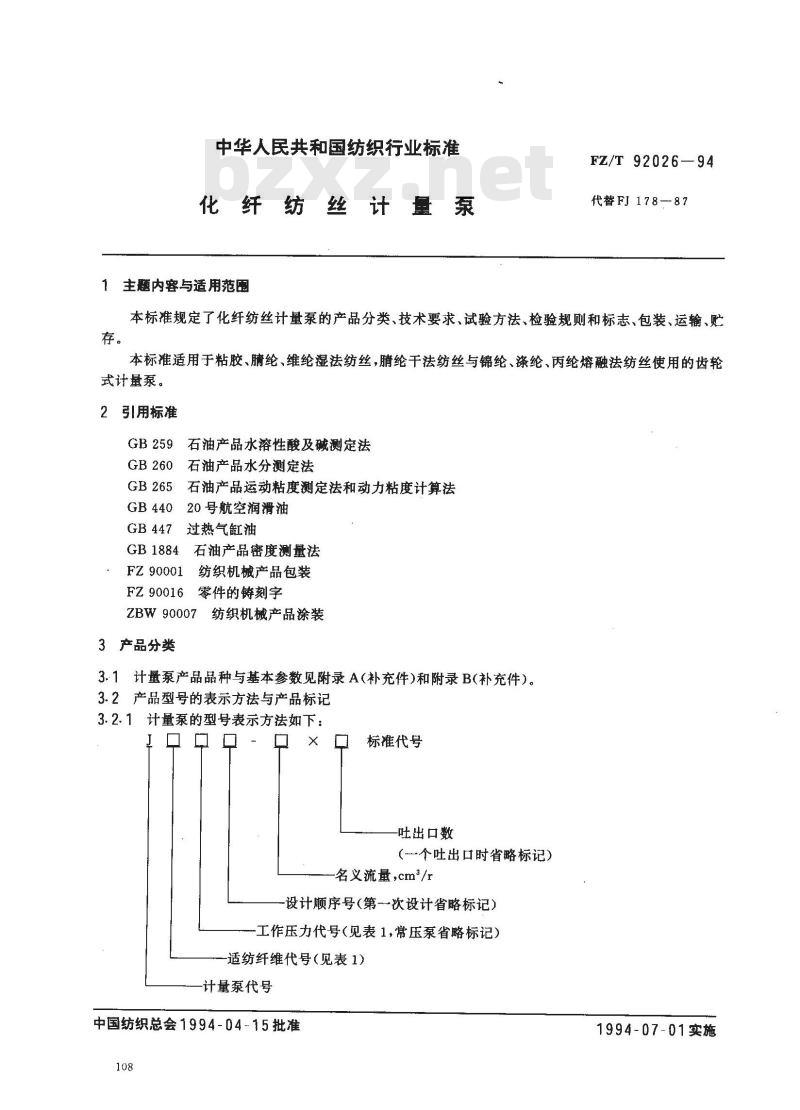

中华人民共和国纺织行业标准
化纤纺丝计量泵
主题内容与适用范围
FZ/T 92026—94
代替FJ178—87
本标准规定了化纤纺丝计量泵的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于粘胶、腈纶、维纶湿法纺丝，腈纶干法纺丝与锦纶、涤纶、丙纶熔融法纺丝使用的齿轮式计量泵。
2引用标准
石油产品水溶性酸及碱测定法
石油产品水分测定法
石油产品运动粘度测定法和动力粘度计算法20号航空润滑油
过热气缸油
GB1884
FZ90001
FZ90016
石油产品密度测量法
纺织机械产品包装
零件的铸刻字
ZBW 90007
3产品分类
纺织机械产品涂装
3.1计量泵产品品种与基本参数见附录A（补充件）和附录B(补充件）。3.2产品型号的表示方法与产品标记3.2.1计量泵的型号表示方法如下：口
标准代号
吐出口数
（一个吐出口时省略标记）
名义流量，cm2/r
设计顺序号（第一次设计省略标记）工作压力代号（见表1，常压泵省略标记）适纺纤维代号（见表1）
计量泵代号
中国纺织总会1994-04-15批准
1994-07-01实施
适纺纤维代号
工作压力代号
3.2.2标记示例
N一粘胶T
FZ/T 92026-—94
S一腈纶
Y一维纶
G—-高压泵(大于 8 MPa）
名义流量1.2cm/r，两个吐出口，第一次设计的熔融法纺丝高压计量泵：JRG-1.2×2FZ/T 92026-—94

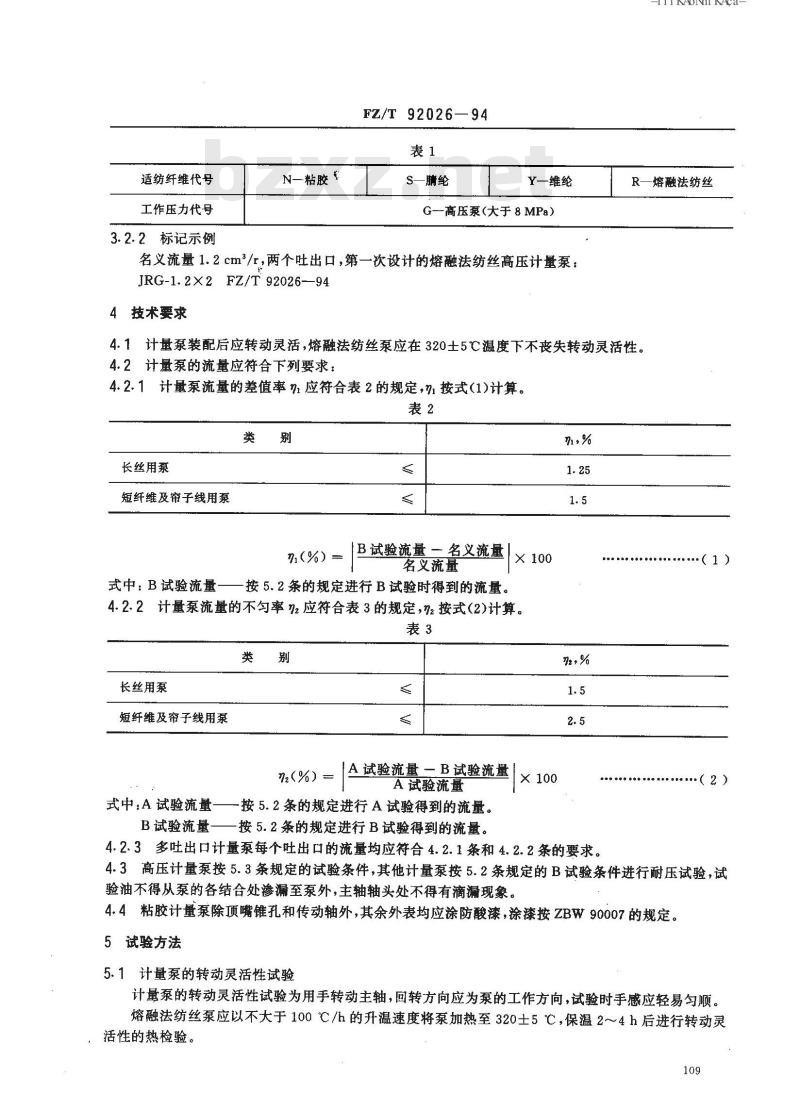

4技术要求
I KAoNni KAca-
R一熔融法纺丝
4.1计量泵装配后应转动灵活，熔融法纺丝泵应在320土5℃温度下不丧失转动灵活性。4.2计量泵的流量应符合下列要求，4.2.1计量泵流量的差值率1应符合表2的规定，1按式（1)计算。表2
长丝用泵
短纤维及帘子线用泵
式中：B试验流量
B试验流量一名义流量
名义流量
按5.2条的规定进行B试验时得到的流量。X 100
4.2.2计量泵流量的不匀率n2应符合表3的规定，72按式（2)计算。表3
长丝用泵
短纤维及帘子线用泵
n2(%)
A试验流量一B试验流量
A试验流量
式中：A试验流量—按5.2条的规定进行A试验得到的流量。B试验流量一按5.2条的规定进行B试验得到的流量。×100
4.2.3多吐出口计量泵每个吐出口的流量均应符合4.2.1条和4.2.2条的要求。4.3高压计量泵按5.3条规定的试验条件，其他计量泵按5.2条规定的B试验条件进行耐压试验，试验油不得从泵的各结合处渗漏至泵外，主轴轴头处不得有滴漏现象。4.4粘胶计量泵除顶嘴锥孔和传动轴外，其余外表均应涂防酸漆，涂漆按ZBW90007的规定。5试验方法
5.1计量泵的转动灵活性试验
计量泵的转动灵活性试验为用手转动主轴，回转方向应为泵的工作方向，试验时手感应轻易匀顺。熔融法纺丝泵应以不大于100℃/h的升温速度将泵加热至320士5℃，保温2~~4h后进行转动灵活性的热检验。

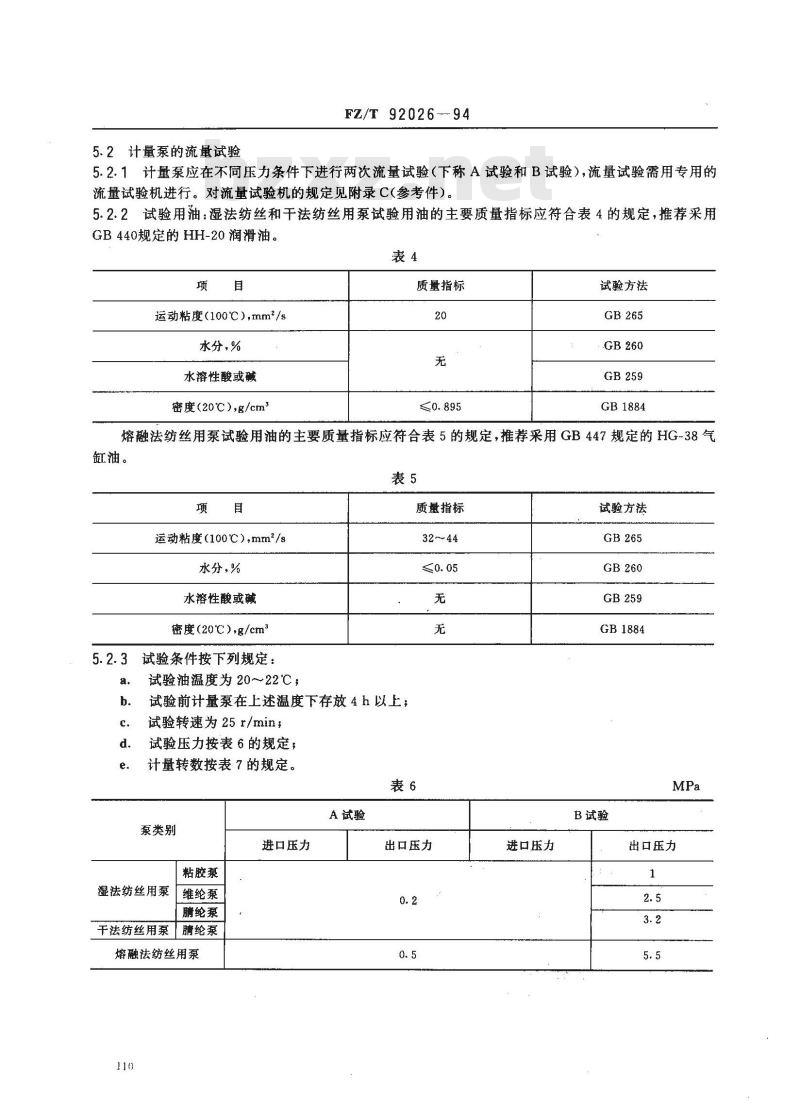

5.2计量泵的流量试验
FZ/T 92026--94
5.2.1计量泵应在不同压力条件下进行两次流量试验（下称A试验和B试验），流量试验需用专用的流量试验机进行。对流量试验机的规定见附录C(参考件）。5.2.2试验用油：湿法纺丝和干法纺丝用泵试验用油的主要质量指标应符合表4的规定，推荐采用GB440规定的HH-20润滑油。
运动粘度(100℃),mm2/s
水分，%
水溶性酸或碱
密度(20℃)，g/cm
质量指标
试验方法
GB1884
熔融法纺丝用泵试验用油的主要质量指标应符合表5的规定，推荐采用GB447规定的HG-38气缸油。
运动粘度（100℃），mm2/s
水分，%
水溶性酸或碱
密度(20℃)，g/cm2
试验条件按下列规定：
试验油温度为20～22℃；
试验前计量泵在上述温度下存放4h以上；试验转速为25r/min,
试验压力按表6的规定；
计量转数按表7的规定。
质量指标
泵类别
湿法纺丝用泵
“干法纺丝用泵
粘胶泵
维纶泵
腈纶泵
腈纶泵
熔融法纺丝用泵
进口压力
A试验
出口压力
进口压力
试验方法
GB 1884
B试验
出口压力
流量，cm2/r
计量转数，r

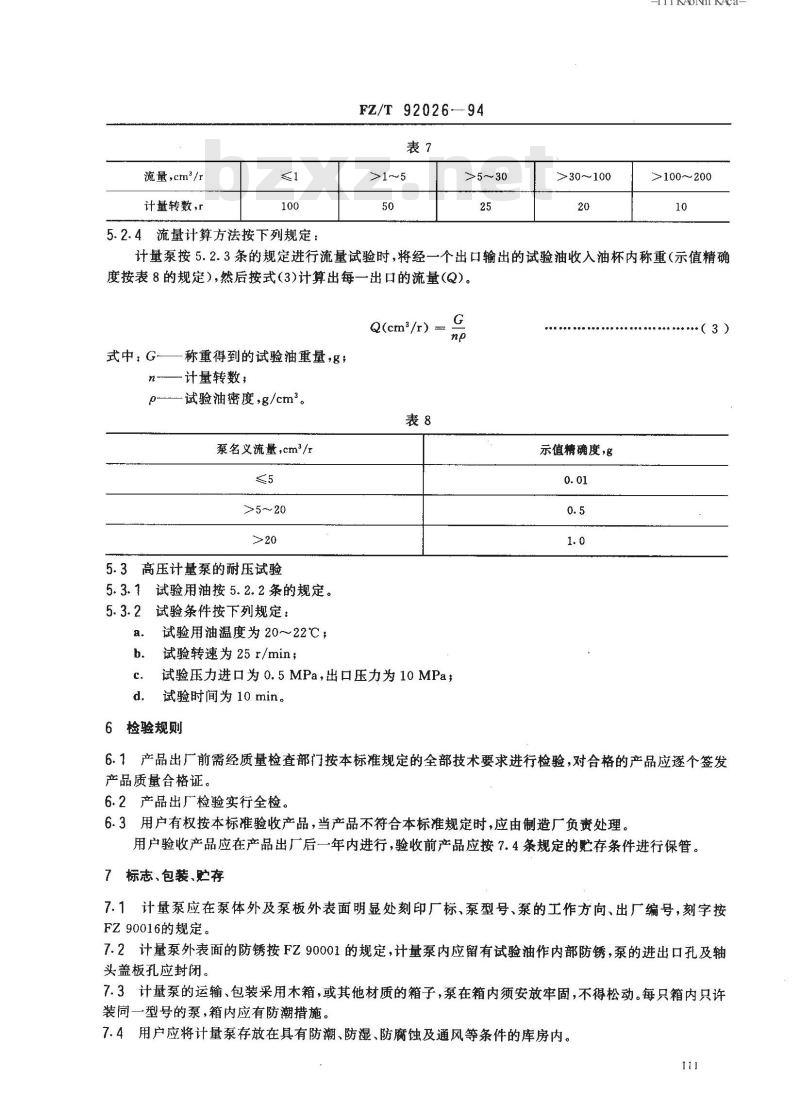

5.2.4流量计算方法按下列规定：FZ/T 92026-94
>5～30
>30～100
I KAoNni KAca-
>100～200
计量泵按5.2.3条的规定进行流量试验时，将经一个出口输出的试验油收入油杯内称重（示值精确度按表8的规定），然后按式（3)计算出每一出口的流量（Q）。G
Q(cm°/r) = }
式中：G称重得到的试验油重量，g；n
-计量转数；
p试验油密度，g/cm。
泵名义流量，cm/
>5～20
5.3高压计量泵的耐压试验
5.3.1试验用油按5.2.2条的规定。5.3.2试验条件按下列规定：
试验用油温度为20~~22℃；
试验转速为25r/min；
试验压力进口为0.5MPa，出口压力为10MPa；试验时间为 10 min。
6检验规则
示值精确度，g
（3）
6.1产品出厂前需经质量检查部门按本标准规定的全部技术要求进行检验，对合格的产品应逐个签发产品质量合格证。下载标准就来标准下载网
6.2产品出厂检验实行全检。
6.3用户有权按本标准验收产品，当产品不符合本标准规定时，应由制造厂负责处理。用户验收产品应在产品出厂后一年内进行，验收前产品应按7.4条规定的贮存条件进行保管。标志、包装、贮存
7.1计量泵应在泵体外及泵板外表面明显处刻印厂标、泵型号、泵的工作方向、出厂编号，刻字按FZ90016的规定。
7.2计量泵外表面的防锈按FZ 90001的规定，计量泵内应留有试验油作内部防锈，泵的进出口孔及轴头盖板孔应封闭。
7.3计量泵的运输、包装采用木箱，或其他材质的箱子，泵在箱内须安放牢固，不得松动。每只箱内只许装同一型号的泵，箱内应有防潮措施。7.4用户应将计量泵存放在具有防潮、防湿、防腐蚀及通风等条件的库房内。类别
湿法纺丝用泵
干法纺丝用泵
熔融法纺丝用泵
JS-100
JS-150
JS-200
JS-30X2
JRG-0. 6X2
JRG-0.8×21)
JRG-1.2×2
JRG-1. 8X2
JRG-2.4X×2
JRG-3×2)
JRG-10
JRG-20
JRG-30
JRG-40
JRG-50
JRG-60
JRG-70
JRG-1001
注：①本表中不出现设计顺序号。1）目前未生产。
FZ/T 92026—94

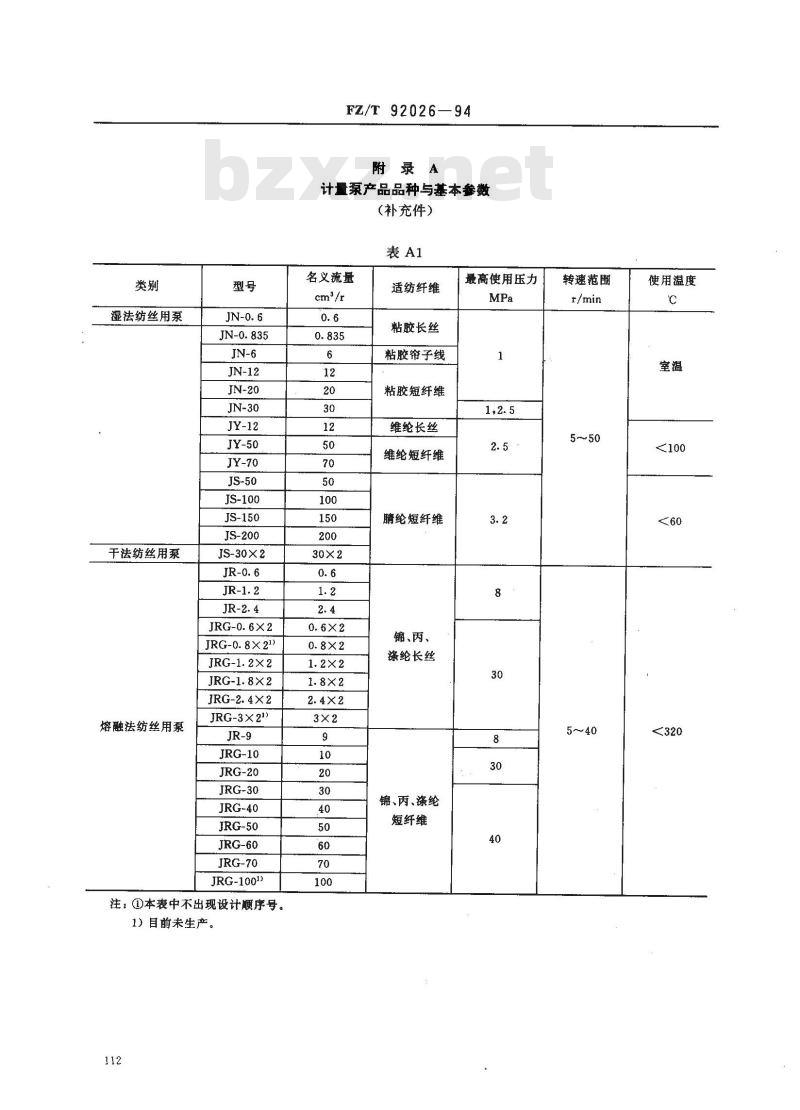

附录A
计量泵产品品种与基本参数
(补充件）
名义流量
适纺纤维
粘胶长丝
粘胶帘子线
粘胶短纤维
维纶长丝
维纶短纤维
腈纶短纤维
锦、丙、
涤纶长丝
锦、丙、涤纶
短纤维
最高使用压力
转速范围
5～40
使用温度
JN2-0.835
JN2-30
FZ/T 92026—94
附录B
计量泵型式与规格
（补充件）
iKAoNKAca-
JY2-12
FZ/T 92026-94
JS-100
FZ/T 92026--94
T KAoNni KAca-
JS-150
JS2-150
JS-200
FZ/T 92026--94
JS-30×2) 216
FZ/T 92026—94
-iiKAoNn KAca-
FZ/T 92026—94
JR-0. 6× 2
JR-1.2×2
JRG-0.6X2
JRG-0. 8X2
JRG-1.2X2
JRG-1.8X2
JRG-2. 4X2
JRG-3X2
FZ/T 92026—94
HiiKAoNiKAca=
