【纺织行业标准(FZ)】 钢板槽筒

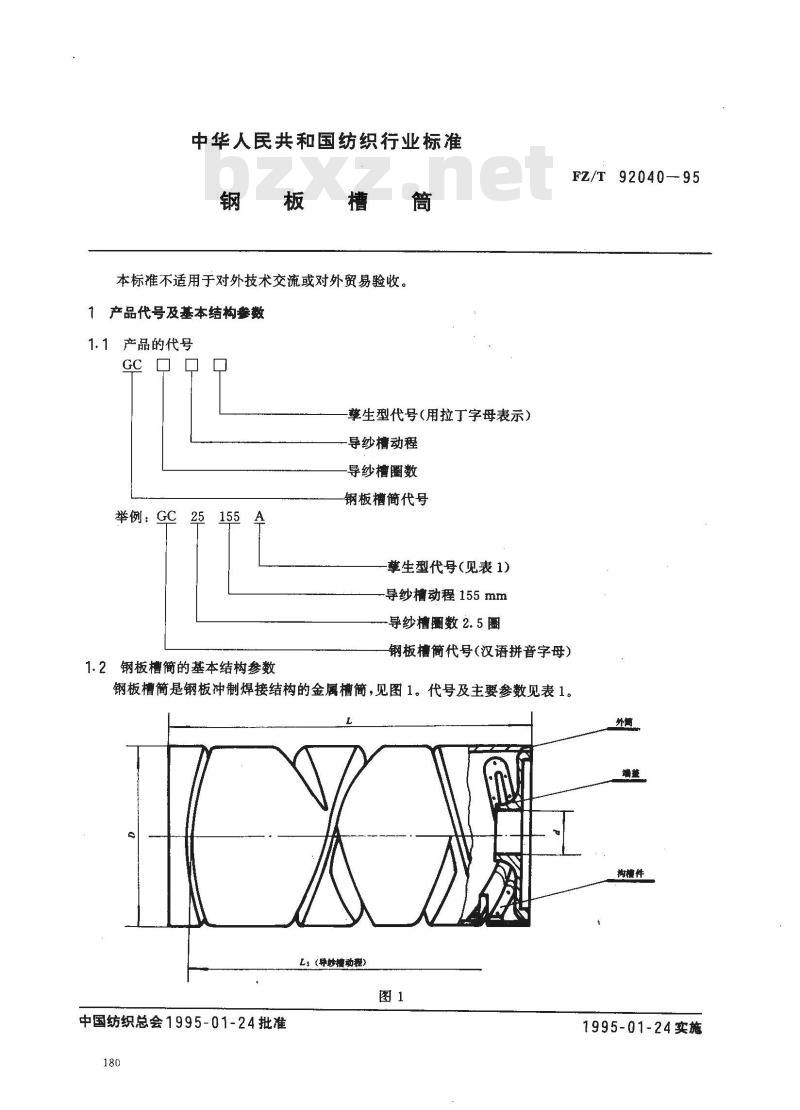

中华人民共和国纺织行业标准
反槽筒
本标准不适用于对外技术交流或对外贸易验收。1产品代号及基本结构参数
1.1产品的代号
生型代号（用拉丁字母表示）
导纱槽动程
导纱槽圈数
钢板槽簡代号
举例：GC
生型代号（见表1）
导纱槽动程155mm
一导纱槽圈数2.5圈
1.2钢板槽简的基本结构参数
钢板槽簡代号(汉语拼音字母）
钢板槽筒是钢板冲制焊接结构的金属槽筒，见图1。代号及主要参数见表1。LI（导妙槽动程）
中国纺织总会1995-01-24批准
FZ/T92040—95
构槽件
1995-01-24实施
钢板槽筒
GC30155
GC25147
GC25 155
GC25155A
GC25 155B

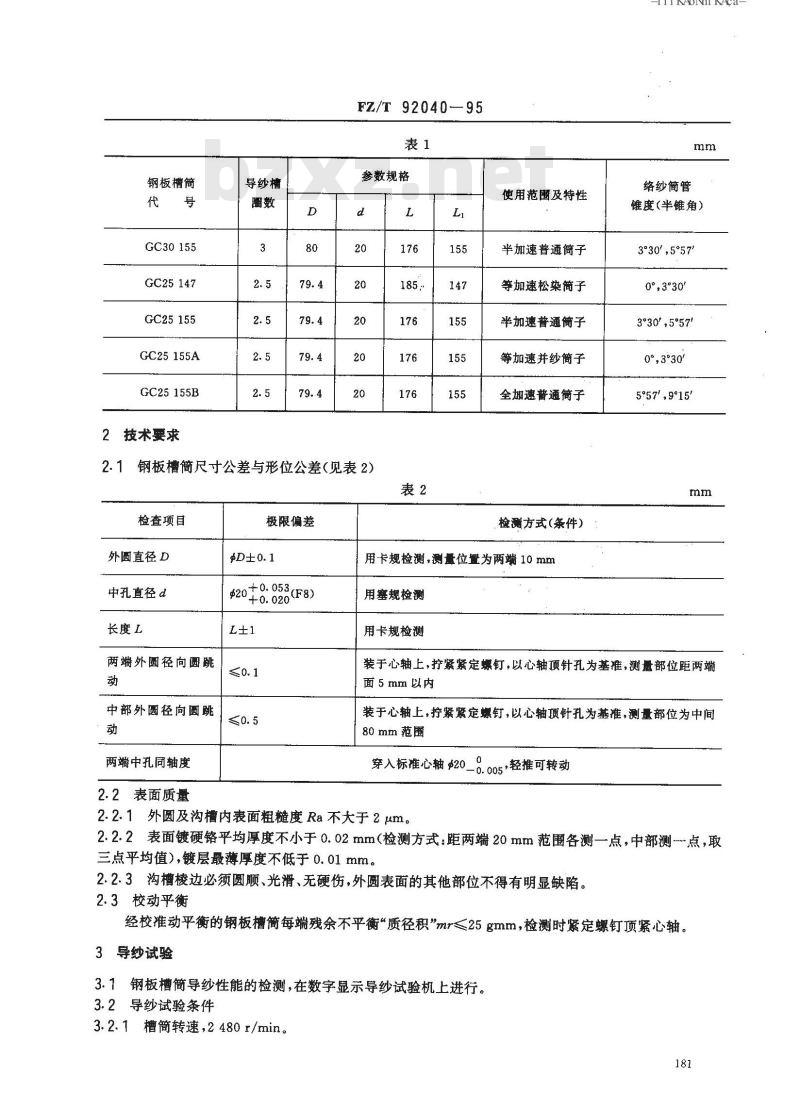

2技术要求
导纱槽
FZ/T92040-—95
参数规格
钢板槽简尺寸公差与形位公差（见表2)2.14
检查项目
外圆直径D
中孔直径d
长度L
两端外圆径向圆跳
中部外圆径向圆跳
两端中孔同轴度
2.2表面质量
极限偏差
+0.053(F8)
使用范圃及特性
半加速普通简子
等加速松染简子
半加速普通簡子
等加速并纱简子
全加速普通简子
检测方式（条件）
用卡规检测,测量位置为两端 10 mm用塞规检测Www.bzxZ.net
用卡规检测
iiKAoNniKAca
络纱筒管
锥度(半锥角)
3°30°，5°57
0°330*
330”，5°57
0°，330
557”，9°15
装于心轴上，拧紧紧定螺钉，以心轴顶针孔为基准，测量部位距两端面5 mm以内
装于心轴上，拧紧紧定螺钉，以心轴顶针孔为基准，测量部位为中间80 mm 范围
穿入标准心轴420_0. 005*轻推可转动2.2.1外圆及沟槽内表面粗糙度Ra不大于2 um。2.2.2表面镀硬铬平均厚度不小于0.02mm（检测方式：距两端20mm范围各测一点，中部测-点，取三点平均值），镀层最薄厚度不低于0.01mm。2.2.3沟槽棱边必须圆顺、光滑、无硬伤，外圆表面的其他部位不得有明显缺陷。2.3校动平衡
经校准动平衡的钢板槽简每端残余不平衡“质径积\mr≤25gmm，检测时紧定螺钉顶紧心轴。3导纱试验
3.1钢板槽简导纱性能的检测，在数字显示导纱试验机上进行。3.2导纱试验条件
3.2.1槽简转速，2480r/min。

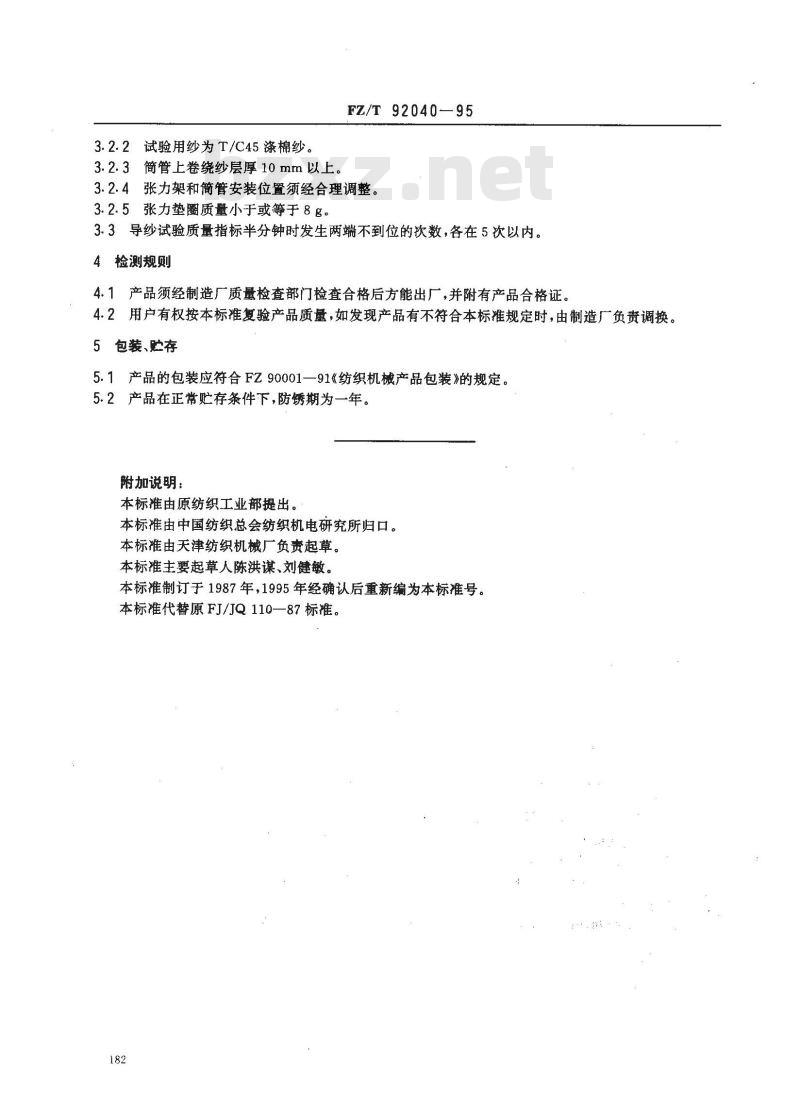

3.2.2试验用纱为T/C45涤棉纱。3.2.3简管上卷绕纱层厚10mm以上。FZ/T 92040—95
3.2.4张力架和简管安装位置须经合理调整。3.2.5张力垫圈质量小于或等于8g。3.3导纱试验质量指标半分钟时发生两端不到位的次数，各在5次以内。4检测规则
4.1产品须经制造厂质量检查部门检查合格后方能出厂，并附有产品合格证。4.2用户有权按本标准复验产品质量，如发现产品有不符合本标准规定时，由制造厂负责调换。5包装、贮存
5.1产品的包装应符合FZ90001一91《纺织机械产品包装》的规定。5.2产品在正常贮存条件下，防锈期为一年。附加说明：
本标准由原纺织工业部提出。
本标准由中国纺织总会纺织机电研究所归口。本标准由天津纺织机械厂负责起草。本标准主要起草人陈洪谋、刘健敏。本标准制订于1987年，1995年经确认后重新编为本标准号。本标准代替原FJ/JQ110—87标准。182
