【JT交通运输标准】 航标遥测遥控系统技术规范

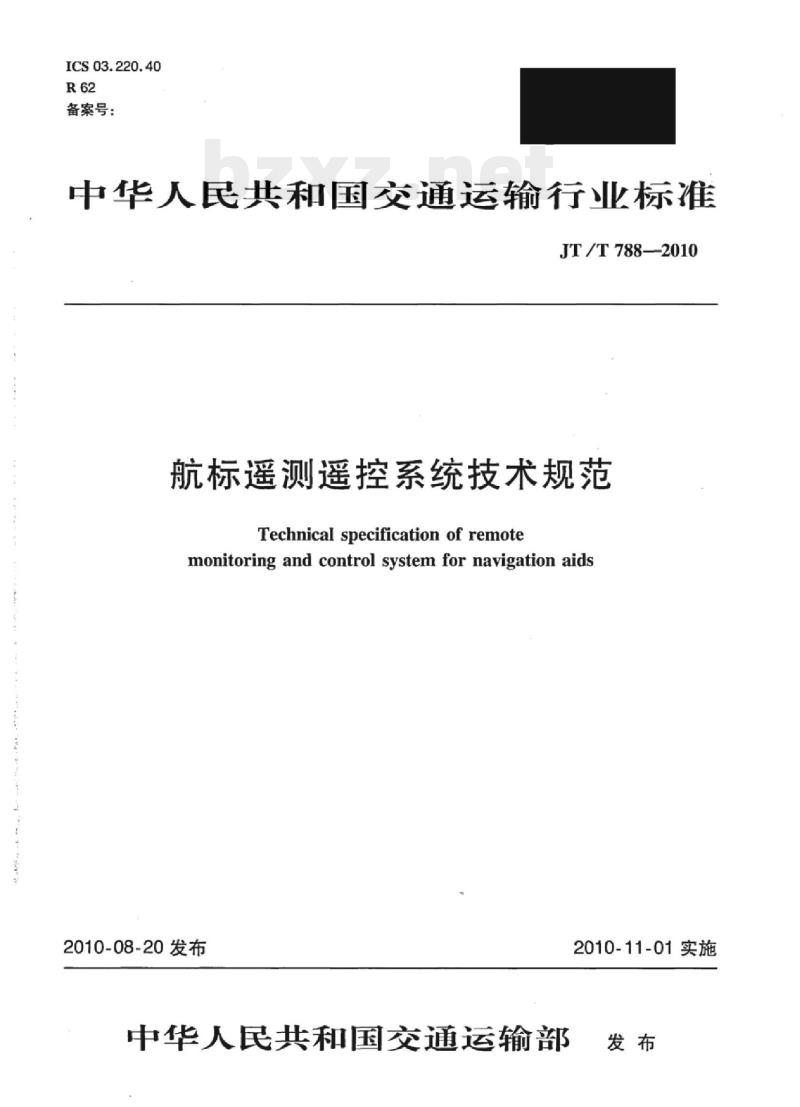

ICS03.220.40
备案号：
中华人民共和国交通运输行业标准JT/T788—2010
航标遥测遥控系统技术规范
Technicalspecificationof remotemonitoring and control system for navigation aids2010-08-20发布
中华人民共和国交通运输部
2010-11-01实施

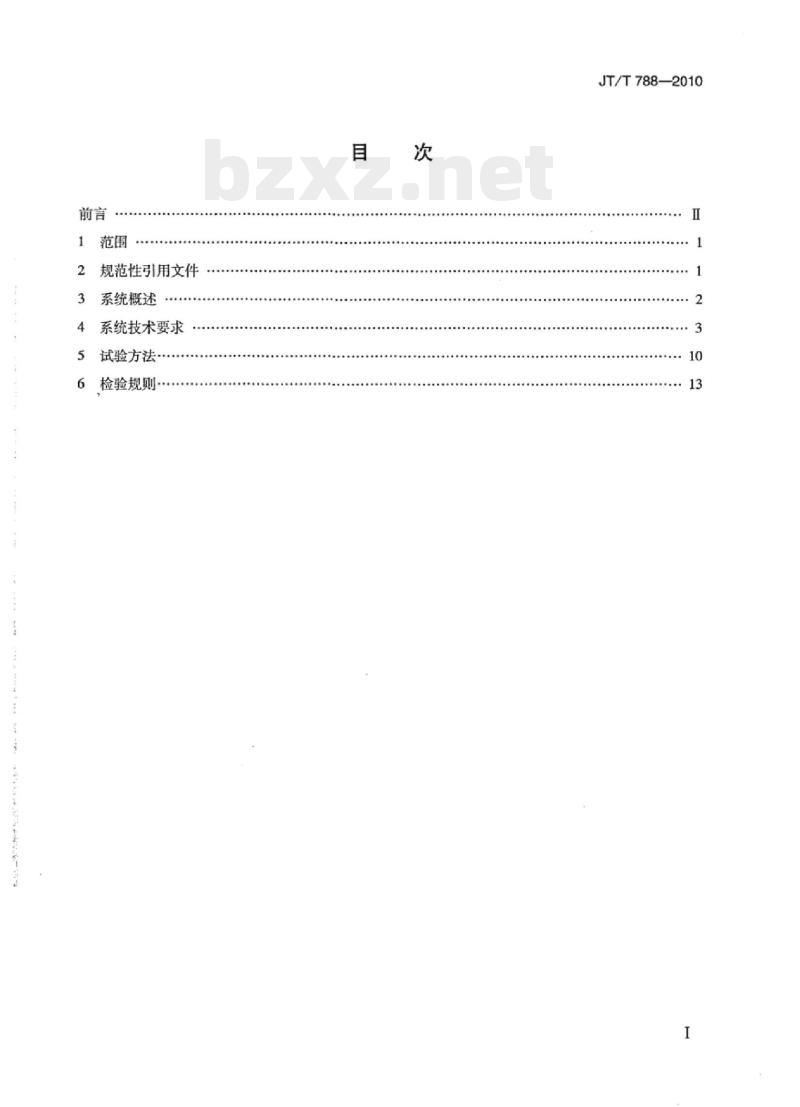

规范性引用文件
3系统概述
系统技术要求
试验方法
检验规则
JT/T788—2010
JT/T788—2010

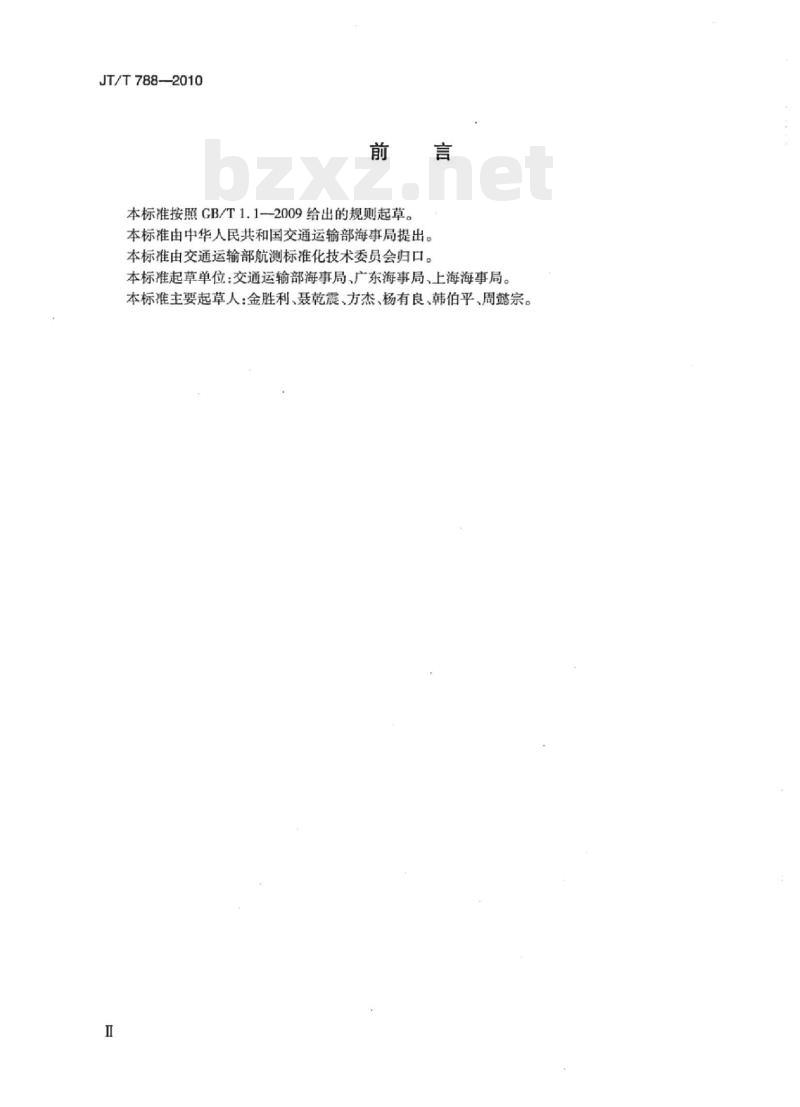

本标准按照GB/T1.1-2009给出的规则起草。言
本标准由中华人民共和国交通运输部海事局提出。本标准由交通运输部航测标准化技术委员会归口。本标准起草单位：交通运输部海事局、广东海事局、上海海事局。本标准主要起草人：金胜利、聂乾震、方杰、杨有良、韩伯平、周懿宗。1范围

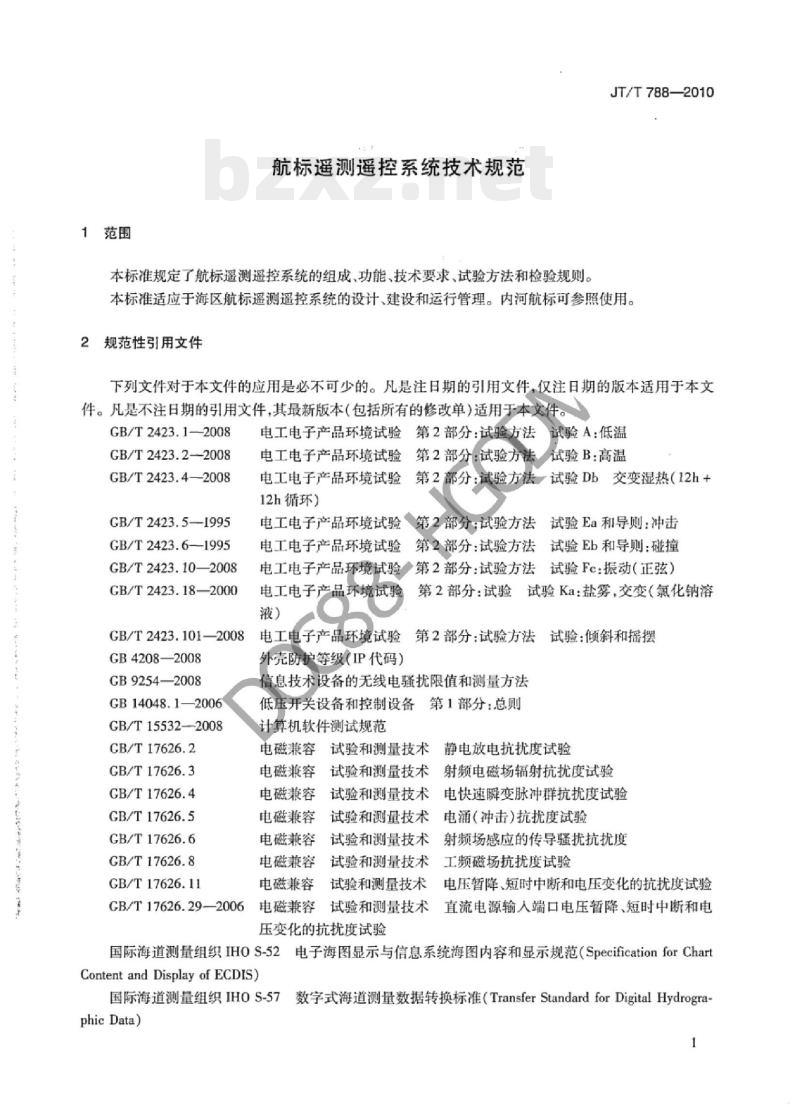

航标遥测遥控系统技术规范
本标准规定了航标遥测遥控系统的组成、功能、技术要求、试验方法和检验规则。JT/T788—2010
本标准适应于海区航标遥测遥控系统的设计，建设和运行管理。内河航标可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1—2008
GB/T2423.22008
GB/T2423.4—2008
GB/T2423.5——1995
GB/T2423.6—1995
GB/T2423.10—2008
GB/T2423.18-2000
试验A：低温
电工电子产品环境试验第2部分：试验方法电工电子产品环境试验第2部分试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环）
电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）电工电子产品环境试验
第2部分：试验试验Ka：盐雾，交变（氯化钠溶GB/T2423.101-2008电工电子产品环境试验第2部分：试验方法试验：倾斜和摇摆GB4208—2008
GB9254—2008
GB14048.1—2006
GB/T15532—2008
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.8
GB/T17626.11
外壳防护等级（IP代码）
信息技术设备的无线电骚扰限值和测量方法低压开关设备和控制设备第1部分：总则计算机软件测试规范
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术电涌（冲击）抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T17626.29-2006
电磁兼容试验和测量技术直流电源输人端口电压暂降、短时中断和电压变化的抗扰度试验
国际海道测量组织IHOS-52电子海图显示与信息系统海图内容和显示规范（SpecificationforChartContent and Display of ECDIS)国际海道测量组织IHOS-57
phic Data)
数字式海道测量数据转换标准（TransferStandard forDigitalHydrogra1
iiiKAoNhikAca
JT/T788—2010
3系统概述
3.1系统组成
航标遥测遥控系统由监控中心、数据采集终端及通信系统组成。其拓扑结构如图1所示。客户端1
数据采集
终端1
航标1
3.2系统一般功能要求
3.2.1监控中心
数据采集
终端N
航标N
LAN/WAN
监控中心
数据采集
终端1
航标1
数据采集
终端N
航标N
客户端n
数据采集
终端1
航标1
图1航标遥测遥控系统拓扑结构图数据采集
终端N
航标N
监控中心负责从航标数据采集终端收集航标运行信息，并对数据进行存储、显示、处理、报警、编辑、生成、存档、打印和报送航标管理所需的各类报表。监控中心可通过图形化人机界面，监视、查询、分析航标设备运行信息，并可向各航标数据采集终端发送遥控指令，以检查、控制航标的运行状态。3.2.2客户端
客户端可通过网络查询、显示航标遥测遥控信息。客户端的查询权限、查询内容、功能定位由监控中心设定。
3.2.3数据采集终端
数据采集终端是航标遥测遥控系统的基础数据采集平台，负责采集、控制并发送航标设备的运行参数，执行监控中心下达的遥控指令。3.2.4数据链路
数据链路是航标遥测遥控系统的重要组成部分，负责传输航标运行参数及控制航标指令数据。2
HiiKAoNiKAca
3.2.5系统的运行模式
3.2.5.1轮询上报
JT/T788—2010
数据采集终端按照设定的数据采集时间采集数据并存储，周期性地向监控中心上报本地存储数据或指令接收时刻的航标运行参数。当系统设置数据采集终端处于休眠/等待状态时，若考虑轮询上报，则其唤醒周期应不大于10min。
3.2.5.2事件上报
数据采集终端依据实时监测参数，判断航标运行状态的变化、运行参数是否越限，以及环境状态的变化，如有上述情况发生，数据采集终端立即将事件上报监控中心。3.2.5.3遥控通信
监控中心可遥控指定某一航标数据采集终端与中心通信，执行中心操作指令，或即时上报终端信息。系统技术要求
4.1设备一般要求
4.1.1零部件的通用、互换和标准化设备应采用通用件，同一型号产品零部件须做到可互换。产品应遵循系列化、标准化、模块化和向上兼容的原则，并应符合相关国家标准。4.1.2外观要求
设备的外观应符合下列要求：
构件及零件不应有明显的凹痕，划伤裂缝，变形和污染等，金属零部件不应有锈蚀：b）表面涂镀层均匀，不应起泡、龟裂、划伤、脱落和磨损；c
紧固件无松动。
3运输跌落
数据采集终端的运输包装件进行跌落试验，试验后应能正常工作，无机械损伤、接触不良和紧固件松动现象。
4.1.4电源的设置
数据采集终端的硬件供电系统有条件的（如灯塔）应独立设置。4.2绝缘性要求
4.2.1绝缘电阻
在正常大气条件下，设备的绝缘电阻应符合表1的规定。表1正常大气条件下设备的绝缘电阻电源电压
≤60VDC
>60V/220VAC
兆欧表电压等级
冷态绝缘电阻
≥100
热态绝缘电阻
湿热绝缘电阻
iiiKAoNhikAca
JT/T788—2010
2介电强度
设备应能承受表2的试验电压，历时1min而无击穿或闪络现象。表2设备的试验电压
电源电压
≤60VDC
>60V/220VAC
4.3环境适应性要求
4.3.1高温
试验电压
设备在最高环境温度为55℃时应能正常工作。4.3.2低温
设备在最低环境温度为-35℃时应能正常工作。4.3.3湿热
设备在湿热环境下应能正常工作，绝缘电阻应符合表1的规定。4.3.4摇摆
试验频率
用于浮动航标的设备在3级海况条件下，进行摇摆振荡、首摇、横摇、纵摇及横荡、纵荡等海上试验应能正常工作，无机械损伤、接触不良和紧固件松动现象。4.3.5振动
用于浮动航标的设备应能承受频率范围为10Hz~150Hz、最大加速度为20m/s2的三个相互垂直方向的振动试验，试验后应能正常工作，无机械损伤、接触不良和紧固件松动现象。4.3.6冲击
用于浮动航标的设备应能承受峰值加速度为500m/s2的三个相互垂直方向的冲击试验，试验后应能正常工作，无机械损伤、接触不良和紧固件松动现象。4.3.7碰撞
用于浮动航标的数据采集终端应能承受峰值加速度为250m/s2的三个相互垂直方向的碰撞试验，试验后应能正常工作，无机械损伤、接触不良和紧固件松动现象。4.3.8盐雾
用于海上的设备应有耐盐雾性能，试验后应能正常工作，外观无过分腐蚀、质变现象。4.3.9外壳防护
用于海上的设备的外壳防护，应按GB4208-2008的规定，防异物等级达到5级，防水能力达到6级，即IP56。
HiiKAoNiKAca
4.4电磁兼容性要求
4.4.1电源端子传导骚扰
设备的电源端子传导骚扰限值应符合GB9254—2008中5.1对A级设备的要求。4.4.2辐射骚扰
设备的辐射骚扰限值应符合GB9254—2008中第6章对A级设备的要求。4.4.3静电放电
设备的静电放电抗扰度应符合GB/T17626.2中试验等级1的要求。4.4.4射频电磁场辐射
设备的射频电磁场辐射抗扰度应符合GB/T17626.3中试验等级2的要求。4.4.5电快速瞬变脉冲群
设备的电快速瞬变脉冲群抗扰度应符合GB/T17626.4中试验等级3的要求。4.4.6浪涌
设备的浪涌抗扰度应符合GB/T17626.5中试验等级2的要求。4.4.7射频场感应的传导骚扰
设备的射频场感应的传导骚扰抗扰度应符合GB/T17626.6中试验等级3的要求。4.4.8工频磁场bzxZ.net
设备的工频磁场抗扰度应符合GB/T17626.8中试验等级3的要求。4.4.9电压暂降、短时中断和电压变化JT/T788—2010
交流电源供电的数据采集终端的电压暂降和短时中断的抗扰度应符合GB/T17626.11中2类的要求，电压的变化试验等级采用70%。直流电源供电的数据采集终端的电压暂降、短时中断和电压变化的抗扰度应符合GB/T17626.29-2006表1a）、1b）和1c)的要求，其中电压暂降采用试验等级“40和70\及持续时间0.1s，短时中断采用持续时间0.01s，电压变化采用试验等级“80和120\及持续时间0.1s。4.5数据采集终端功能要求
4.5.1采集数据
数据采集终端站需要采集航标灯的各种数据信息，主要包括：旋转灯器的数据信息、闪光灯器的数据信息、雷达应答器的数据信息、环境温度和湿度信息、灯船和灯浮标的位置信息以及供电系统数据信息等其他辅助设施的数据信息。具体要求如下，其中：电压单位为伏（V)，电流单位为安（A）。a）旋转灯器：
灯器工作电压，精度等级：1.5；灯器工作电流，精度等级：1.5；可用灯泡数（可选项），单位为个：5
HiiKAoNiKAca
JT/T788—2010
灯泡健康状况（可选项），正常/不正常；旋转周期，单位为秒(s)；
电动机供电电压，精度等级：1.5；电动机供电电流，精度等级：1.5；电动机工作状态（可选项），正常/不正常：当前工作电动机（可选项），主/备电动机；灯器健康状况（可选项），正常/不正常；日光阀阅值（可选项），单位为勒克斯（1x）。b）闪光灯器：
灯器工作电压，精度等级：1.5；灯器工作电流，精度等级：1.5；灯质（明暗时间），单位为秒（s），分辨辩率：0.05可用灯泡数（可选项），单位为个：灯泡健康状况（可选项），正常/不正常；灯器健康状况（可选项），正常/不正常；日光阀阈值（可选项），单位为勒克斯（1x）。雷达应答器：
工作编码，英文编码符号：
供电电压，精度等级：1.5；
供电电流，精度等级：1.5；
工作周期，单位为秒（s），分辨率：0.1：健康状况（可选项），正常/不正常：静默状态电压（可选项），精度等级：1.5：静默状态电流（可选项），精度等级：1.5；警戒状态电压（可选项），精度等级：1.5；警戒状态电流（可选项），精度等级：1.5：发射状态电压（可选项），精度等级：1.5；发射状态电流（可选项），精度等级：1.5。灯船、灯浮标的水平位置（2000国家大地坐标系）：d)
经度分辨率：0.0001\；
纬度分辨率：0.0001。
工作环境温度（可选项），即电池间/设备/灯笼温度，单位为摄氏度（℃），精度等级：1。供电系统
在灯塔等供电系统与采集终端连线较长的场合，有必要对电源系统（如蓄电池、太阳能电池、发电机、市电)单独进行供电系统数据采集。具体要求如下，其中：电压单位为伏(V)，电流单位为安(A)。a）蓄电池：
电压，精度等级：1.5；
电池充电电流，精度等级：1.5；-电池放电电流，精度等级：1.5。b）太阳能电池：
电压，精度等级：1.5；
充电电流，精度等级：1.5。
c）发电机（可选项)：
电压，220/380×（1±10%）；
频率，50Hz~60Hz；
油位报警，正常/报警：
储油罐油位，精度等级：0.5。
d）市电（可选项）：
电压，220/380×（1±10%）。
4.5.3连续采集并监测
JT/T788—2010
数据采集终端应不间断地进行数据采集，随时监测航标的工作状况，以便在出现故障后可以即时报警，采集频率应不小于1次/min。4.5.4定时存储数据
数据采集终端应每隔一段时间对采集的数据信息进行存储，存储频率应不小于1次/h，存储数据天数至少10d。
4.5.5定时发送数据
数据采集终端应每隔一段时间向中心站发送这段时间的数据信息，以便监控中心能够对这段时间航标工作状态进行监控，定时发送次数应为(4～24)次/d。4.5.6应答功能
航标数据采集终端能够在接收到查询指令后，适时发送数据信息给监控中心。4.5.7自动报警功能
自动进行设定范围判断，当采集到的数据信息超出设定范围时，即时（在1min内）主动发送报警信息。4.5.8遥控功能
数据采集终端能够接收来自中心站的遥控指令，根据指令要求对航标或其他设施进行相应控制。主要控制功能是指在监控中心实现主灯与备灯之间的转换和/或强制开关灯功能。根据需要，可以增加其他类型的遥控功能。4.5.9电气性能
4.5.9.1输入电压特性
当电源电压为下列推荐电压之一时，数据采集终端应能正常工作：直流6×（1±10%）V；
直流12×（1±10%）V；
直流24×（1±10%）V；
交流220×（1±10%）V［频率范围50×（1±5%）Hz]。4.5.9.2功耗
灯塔、灯桩、灯船：不大于2Ah/天。灯浮标：不大于0.8Ah/天。
4.5.9.3接口
按通用的标准通信电气接口类型进行设计，如RS232（V.28）、RS422（X.27）、RS423（X.26）、RS4497
JT/T788-2010
(V.36)IBM(V.35)等。
4.5.9.4传输速率
传输速率为：600bps~9600bps。4.5.10防雷电要求
与数据采集终端连接的市电、天线馈线、遥控线以及电话线等引入端应装有防雷装置，防雷装置的接入应不影响接人系统的正常工作。防雷指标原则遵循当地防雷部门对具体设施防雷等级的指引。以下是参考指标：a）交流电源防雷装置：
额定电压：220V；
通流量：不小于10kA；
残压峰值：不大于1000V；
漏电流：不大于30A；
冲击波形：不大于8/20us；
功耗：不大于4mW。
b）直流电源防雷装置：
额定电压：12V；
通流量：不小于10kA；
残压峰值：不大于100V；
漏电流：不大于30uA；
冲击波形：不大于8/20us；
功耗：不大于4mW。
c）天线馈线防雷装置：
通流量：10kA；
特征阻抗：502；
插人损耗：不大于0.2；
驻波比：不大于1.2。
d）电话线/专线防雷装置：
通流量：5kA：
传输速率：不小于10Mbps；
一插人损耗：不大于0.5。
e）数据接口防雷装置：
通流量：8kA；
工作电压：6V/12V：
传输速率：不小于10Mbps。
数据采集终端可靠性要求
数据采集终端的平均无故障时间（MTBF）不小于10000h。4.6通信系统要求
4.6.1数据传输链路
可以综合采用有线（SDH、ISDN、DDN、ATM等）、无线（VHF、VHF一AIS、GSM、GPRS、CDMA、卫星等）8
JT/T788—2010
或有线/无线混合的通信组网模式，但应满足系统总体要求，包括实时性、可靠性和经济性要求。系统在采用无线通信方式时，根据需要，可以增设中继站上报或下传信息，转发至上级监控中心或航标数据采集终端。
根据具体需求，监控分中心可以具有中继站功能。4.6.2通信节点的接入与关闭
通信网络可在运行中接入或关闭节点用户，从而提高通信网络系统的可靠性和可扩展性。4.6.3通信系统的防雷、防电涌要求通信系统的防雷、防电涌要求应符合4.5.10d）的有关要求。根据具体情况需要，可以提高防护等级。
4.6.4通信链路可靠性要求
每条通信链路每年中断时间应小于50h，相当于99.43%的可用率。4.7监控中心技术要求
4.7.1数据通信设备
数据通信设备应该能够保证在多种通信方式的情况下，中心站可以与数据采集终端站进行定时、定序和实时的有效通信。
4.7.2中央处理平台
4.7.2.1中央处理平台是通信控制、信息处理、数据显示的综合应用平台。4.7.2.2中央处理平台的组成分为主要设备和备选设备：主要设备：数据处理存储、信息发布和监控服务器；备选设备：可以根据需要增设客户机工作站、以太网交换机和打印机分别完成增加的功能。4.7.2.3监控服务器和客户机最低要求如下：a）监控服务器：
处理器：Intel?Pentium?4，主频2.0GHz以上；内存：ECCDDR266，最大2GB，两个DIMM插槽或以上；硬盘：最少可提供两个热插拨硬盘。b）客户机：
处理器：奔腾?4处理器，主频2.0GHz以上；内存：512MBDDR400以上；
硬盘：80GB以上；
网卡：10/100M自适应；
-L/0接口：2串+1并+2PS/2+2USB2.0；扩展槽：2PCI。
4.7.3功能特性
4.7.3.1航标数据的查询
查询区域中航标基础数据、航标工作状态的数据信息。4.7.3.2基础数据的编辑和修改
提供相应工具对航标基础数据进行编辑和修改，并且可以灵活地对它们进行增、删、改等操作。9
