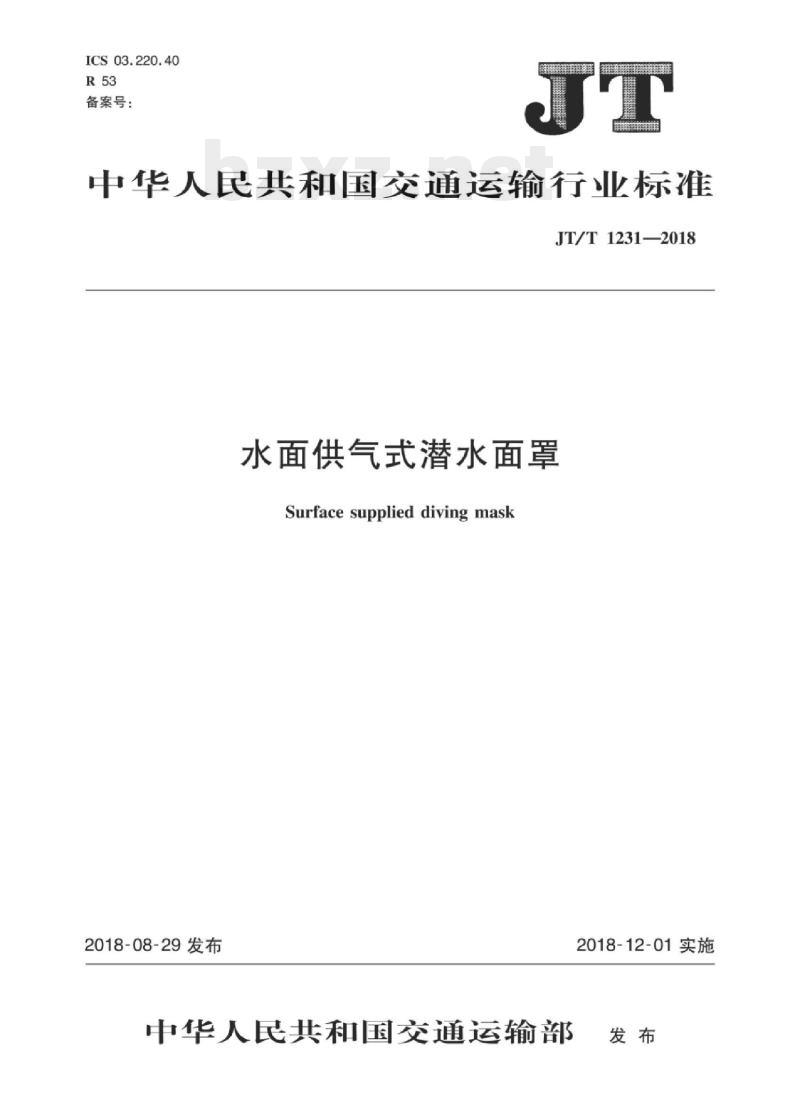

【JT交通运输标准】 水面供气式潜水面罩

ICS03.220.40
备案号：
中华人民共和国交通运输行业标准JT/T1231—2018
水面供气式潜水面罩
Surfacesupplieddivingmask
2018-08-29发布
中华人民共和国交通运输部
2018-12-01实施

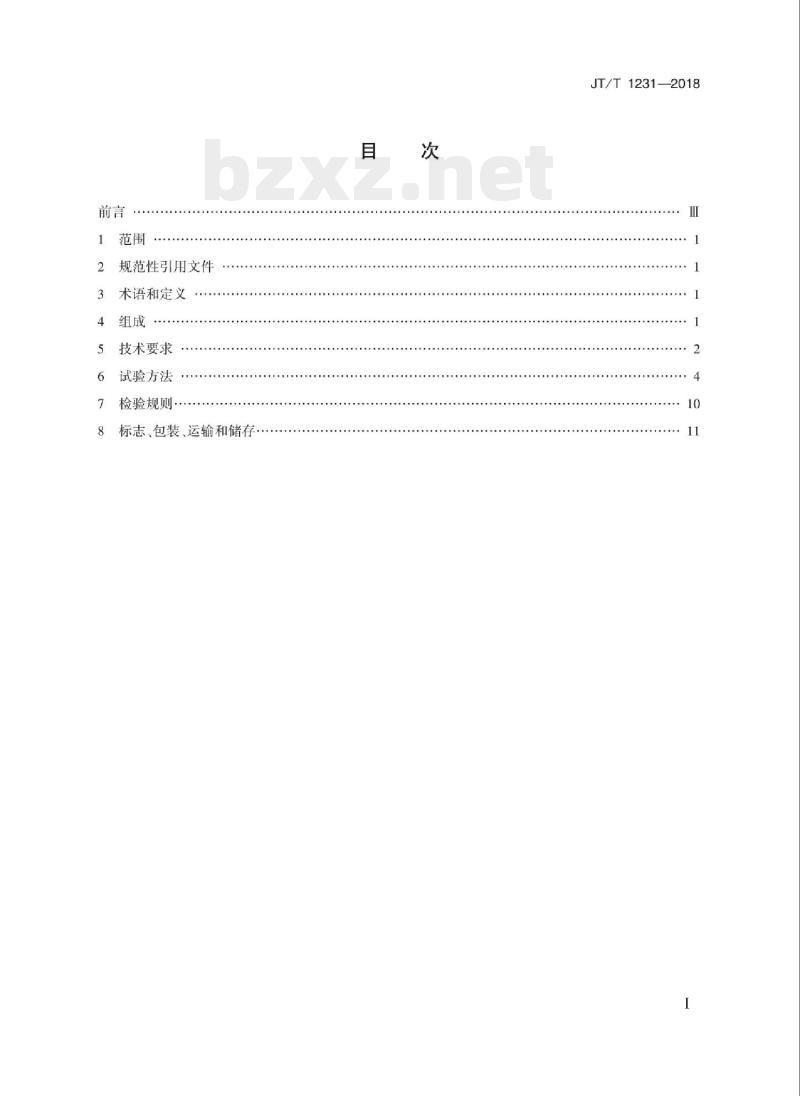

规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T1231—2018

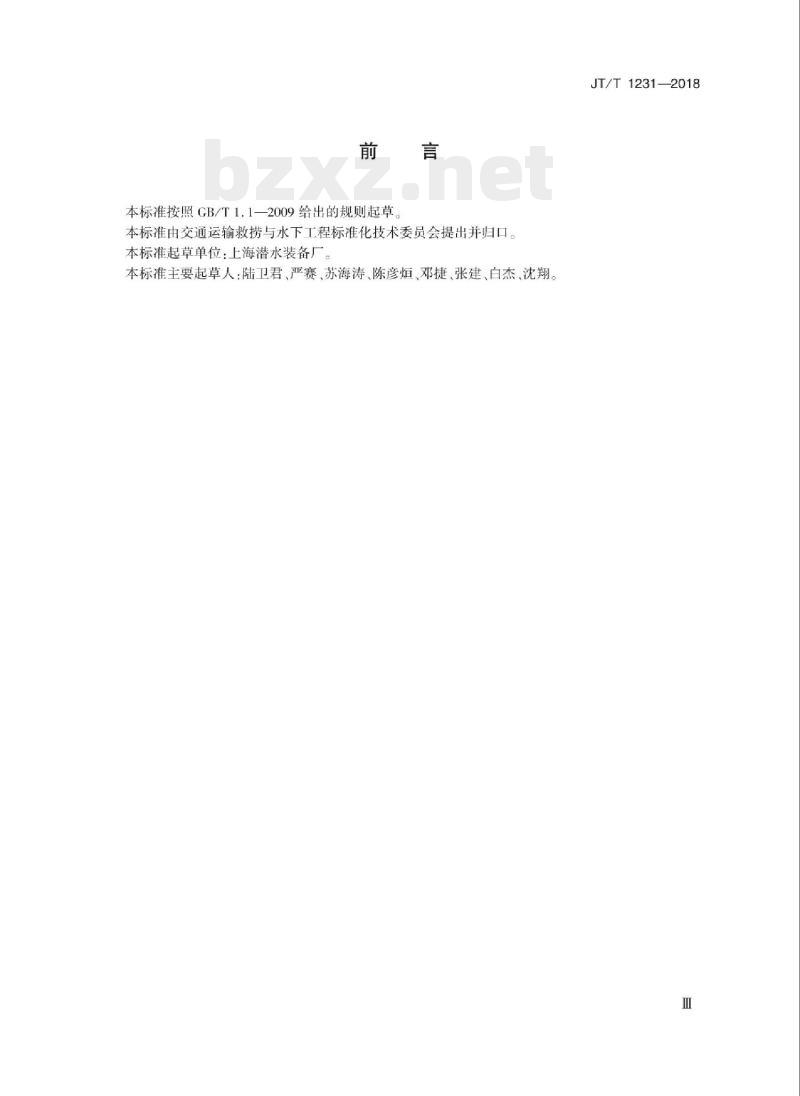

本标准按照GB/T1.1—2009给出的规则起草本标准由交通运输救捞与水下工程标准化技术委员会提出并归口。本标准起草单位：上海潜水装备厂。本标准主要起草人：陆卫君、严赛、苏海涛、陈彦炬、邓捷、张建、白杰、沈翔。JT/T1231—2018
1范围
水面供气式潜水面罩
JT/T1231—2018
本标准规定水面供气式潜水面罩的组成，技术要求，试验方法检验规则，以及标志，包装，运输和储存等要求。
本标准适用于潜水深度不超过300m、供气余压0.6~1.4MPa、供气流量大于500L/min工况下使用的各种水面供气式潜水面罩
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2410透明塑料透光率和雾度的测定3术语和定义
下列术语和定义适用于本文件。3.1
供气余压
excess pressure for supplying gas水面供气压力与水下环境压力的差值。3.2
呼吸阻力breathing resistance呼气时由潜水面罩引起的阻力总和称呼气阻力；吸气时由潜水面罩引起的阻力总和称吸气阻力，两者统称呼吸阻力。
emergencyvalve
应急阀
用于在紧急情况下，开启应急供气的阀门。3.4
旁通阀bypassvalve
用于控制面罩内导气管供气的开启和关闭的阀门。3.5
组合阀体sideblock
由止回阀、应急阀和旁通阀合并组成，用于控制气路的开启、关闭和切换的部件。4组成
水面供气式潜水面罩（以下简称“潜水面罩”)应包含头罩、头带、面罩本体、面垫、面镜、鼓鼻器、口鼻罩、卡箍、排气套、二级减压器、组合阀体、导气管和送受话器等。1
JT/T1231—2018
5技术要求
5.1一般要求
潜水面罩零部件应由抗（耐海水）腐蚀材料制成5.1.1
5.1.2金属电镀件镀层厚度为10~15μm，镀层不应有漏镀、发脆、脱皮等缺陷。5.1.3与佩戴者直接接触的材料应对皮肤无刺激，对人体健康无害。5.1.4橡胶件表面应无气泡、砂眼等缺陷。5.2头带
头带应有调节功能，可根据不同佩戴者头部大小做紧固调整。5.3面垫
面垫应与佩戴者面部良好贴合，无明显压痛感。5.4面镜
镜片的透光率应不小于85%。
5.5排气套
排气套的排气应使气泡从面罩的两侧排出。5.6导气管
导气管中各导气孔的方向和分布应能均勾去除面镜积雾。5.7二级减压器
5.7.1呼吸阻力
当供气余压为0.9MPa时，吸气阻力应小于690Pa，呼气阻力应小于650Pa。5.7.2流量
二级减压器的输出流量应满足以下要求：a）当供气余压为0.9MPa，在二级减压器内腔施以（375±20)Pa压力，旋动调节旋钮，使二级减压器输出流量不大于10L/min，负压继续增至765~785Pa时，其流量应大于425L/min；b）当供气余压为0.6MPa，二级减压器的调节旋钮位于全开位置时，二级减压器输出流量应不小于500L/min。
5.7.3开启、关闭性能
级减压器的开启、关闭性能应满足以下要求：a）当供气余压为0~0.15MPa时，旋动调节旋钮至全开位置，二级减压器应自供；b）当供气余压不大于1.35MPa时，旋动调节旋钮至全闭位置，二级减压器不应自供5.8止回阀
5.8.1工作性能
止回阀的工作性能应满足以下要求2
工作压力应为1.5MPa；
开启压力应小于0.01MPa；
关闭压力应大于0.001MPa。
反向输人0.5MPa气压，止回阀应无泄漏。5.8.3接口输入端的尺寸
止回阀接口输人端的尺寸应符合图1的规定1.6/
2×45·
1-91/6
5.9应急阀
5.9.1流量
图1止回阀接口输入端的尺寸
单位为毫米
输入0.9MPa压力的气源后，应急阀最大输出流量应不小于500L/min。接口输入端的尺寸
应急阀接口输人端的尺寸应符合图2的规定。1.6/
1x45°V
旁通阀
图2应急阀接口输入端的尺寸
单位为毫米
输入0.9MPa压力的气源后，旁通阀最大输出流量应不小于500L/min。JT/T1231—2018
JT/T1231—2018
组合阀体
在2.25MPa压力下，组合阀体应保持气密。5.12
送受话器
送受话器通话应清晰、连续。
3总装
联合通气
潜水面罩的联合通气应满足以下要求：a）开关灵活，无异常，各气路畅通；b）手动供气按钮压下1~2mm范围内开始供气。5.13.2
面罩密封
潜水面罩浸人水中至夹箍以上20mm处，面罩内部应无渗漏6试验方法
一般要求
目视检查各零部件表面或由供方提供证明材料。用精度为0.1μm的镀层测厚仪测量金属电镀件。6.1.2
2头带
对头带进行目视检查。
3面垫
对面垫进行目视检查。
6.4面镜
按GB/T2410的规定测定镜片透光率6.5排气套
与潜水面罩总装后由潜水员下水作排气测试。6.6导气管
对导气管进行目视检查。
6.7二级减压器
6.7.1呼吸阻力
试验装置
试验装置示意见图3。
说明：
气源；
气源阀：
6.7.1.2试验步骤
试验步骤如下：
二级减压器：
U形水压计：
一流量计：
控制阀：
图3二级减压器呼吸阻力试验装置示意图将二级减压器与试验装置连接；a）
JT/T1231—2018
人工肺：
压力表。
进气端输人0.9MPa空气，调节二级减压器的气量调节装置至自供气小于10L/min状态；b)）
关闭流量计，启动人工肺，人工肺呼吸量为40L/min，呼吸频率20次/min；记录U形压力计上阻力显示值。
6.7.2流量
6.7.2.1试验装置
试验装置示意见图4
说明：
气源：
压力表；
36、10
截止阀；
手压气球：
级减压器：
U形水压计：
图4二级减压器流量试验装置示意图流量计：
真空泵：
流量计：
JT/T1231—2018
6.7.2.2试验步骤
试验步骤如下：
a）将二级减压器与试验装置连接；调节进气压力为0.9MPa，在二级减压器腔外弹性膜片上施以（375±20)Pa的压力，同时调节b)
气量调节装置，使二级减压器自供气量小于10L/min；c）
在膜片上继续加压至765~785Pa，记录流量计11的读数：调节进气压力为0.6MPa，将二级减压器的调节旋钮调至全开位置，打开截止阀3和截止阀10；记录流量计11的读数。
6.7.3开启、关闭
6.7.3.1试验装置
试验装置示意见图5。
说明：
气源；2——截止阀：
一压力表：
二级减压器
图5二级减压器开启，关闭性能试验装置示意图6.7.3.2试验步骤
试验步骤如下：
将二级减压器与气源连接，全开二级减压器的气量调节装置，打开气源控制阀，使气压缓慢上a)
升至0.05MPa时进行检查，若无自供，则继续加压至起始自供止；旋转调节旋钮至全闭位置，继续加压至1.35~1.40MPa，检查结果。b）
6.8止回阀
6.8.1性能
6.8.1.1试验装置
试验装置示意见图6。
说明：
手压气球：
截止阀：
-U形管：
一止回阀。
图6止回阀性能试验装置示意图
6.8.1.2试验步骤
试验步骤如下：
a）将止回阀输人端与试验装置连接；将止回阀浸没于水中，水深约60mm；b）
手动压气至止回阀排气（冒泡），记录该压力；c
d）逐渐泄压，至止回阀完全关闭（停止冒泡），记录关闭压力。6.8.2气密
6.8.2.1试验装置
试验装置示意见图7，
说明：
气源；
试验步骤
试验步骤如下：
截止阀：
压力表：免费标准下载网bzxz
止回阀。
图7止回阀气密试验装置示意图
1）将止回阀输出端与试验装置连接；2）
将止回阀浸没于水中，水深约60mm；打开气源阀输人0.5MPa气压，保压2min，应无气泡产生。3）
6.8.3接口输入端的尺寸测量
JT/T1231—2018
用9/16-18UNF-2A标准螺纹环规测量螺纹尺寸，用精度为0.01mm的游标卡尺测量其他尺寸。6.9应急阀
6.9.1流量
6.9.1.1试验装置
试验装置示意见图8。
说明：
气源：
2—压力表：
截止阀：
应急阀：
图8应急阀流量试验装置示意图
流量计。
