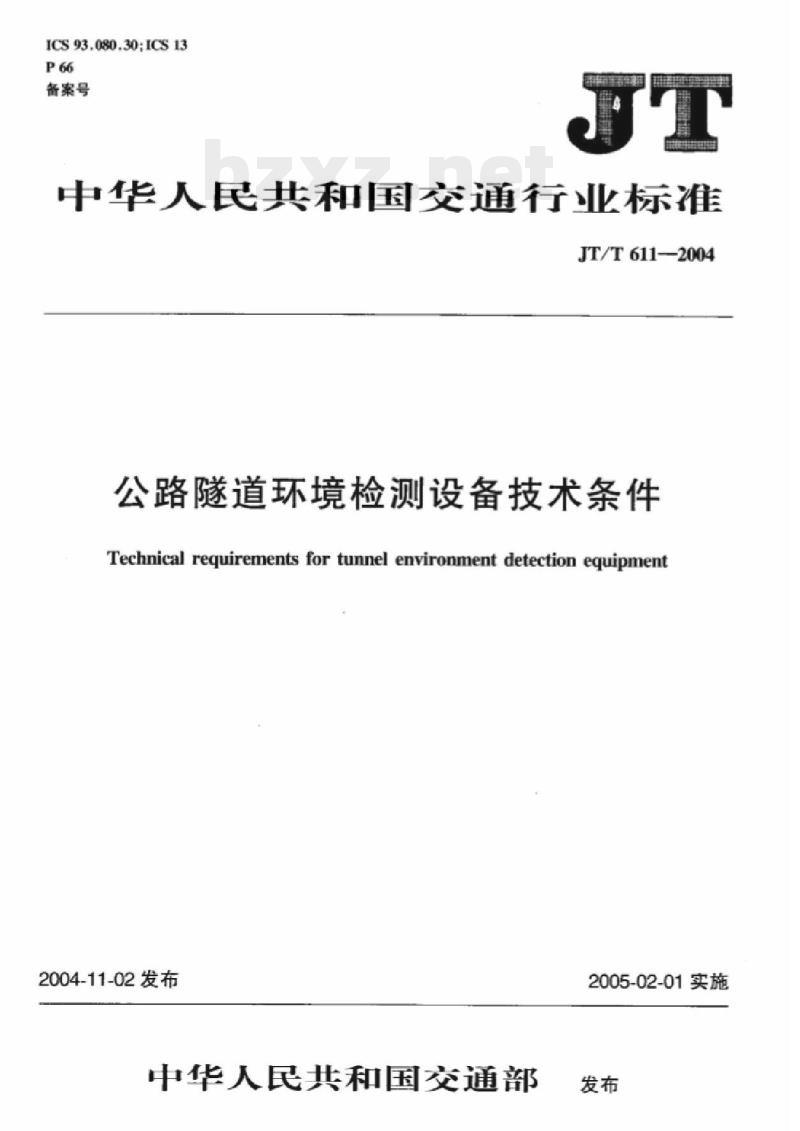

【JT交通运输标准】 公路隧道环境检测设备技术条件

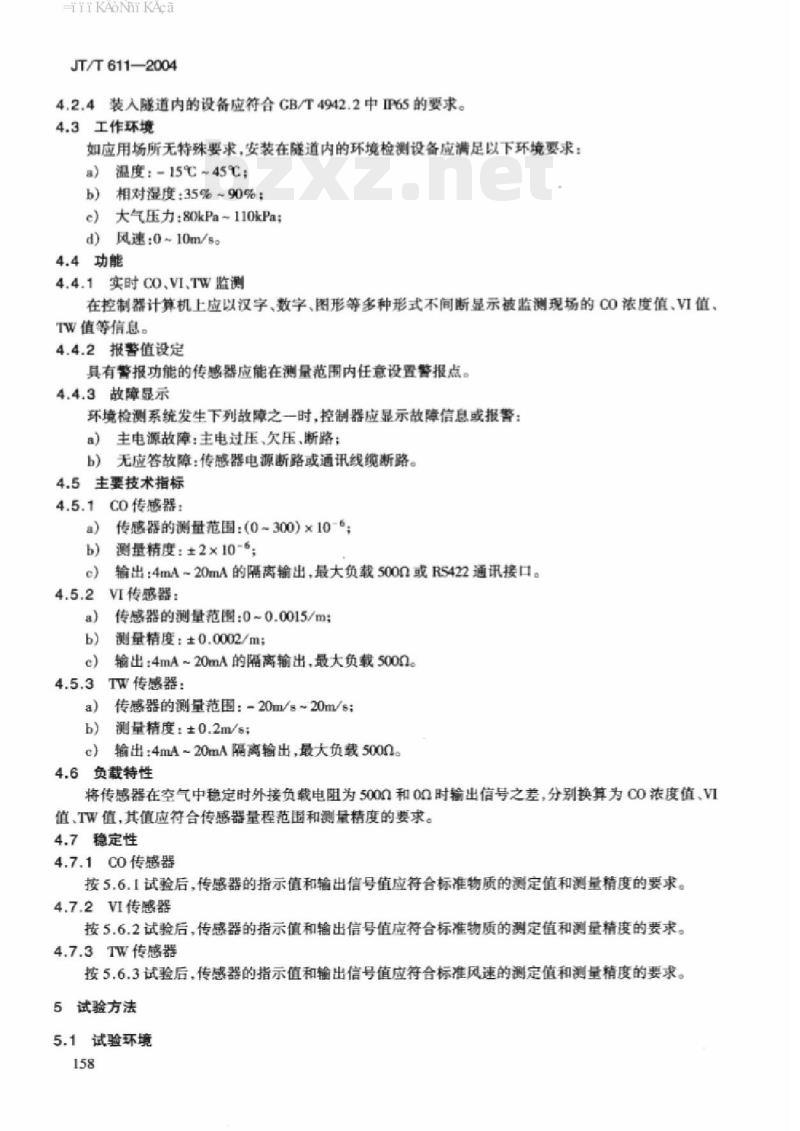

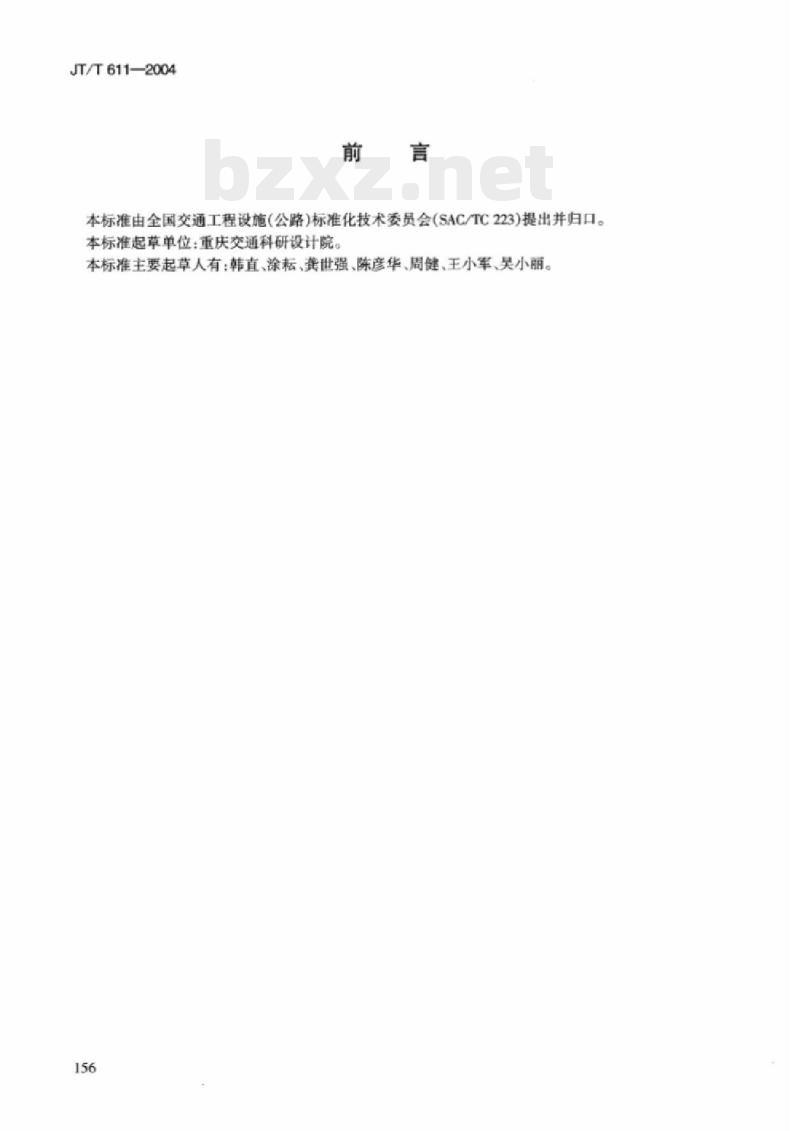

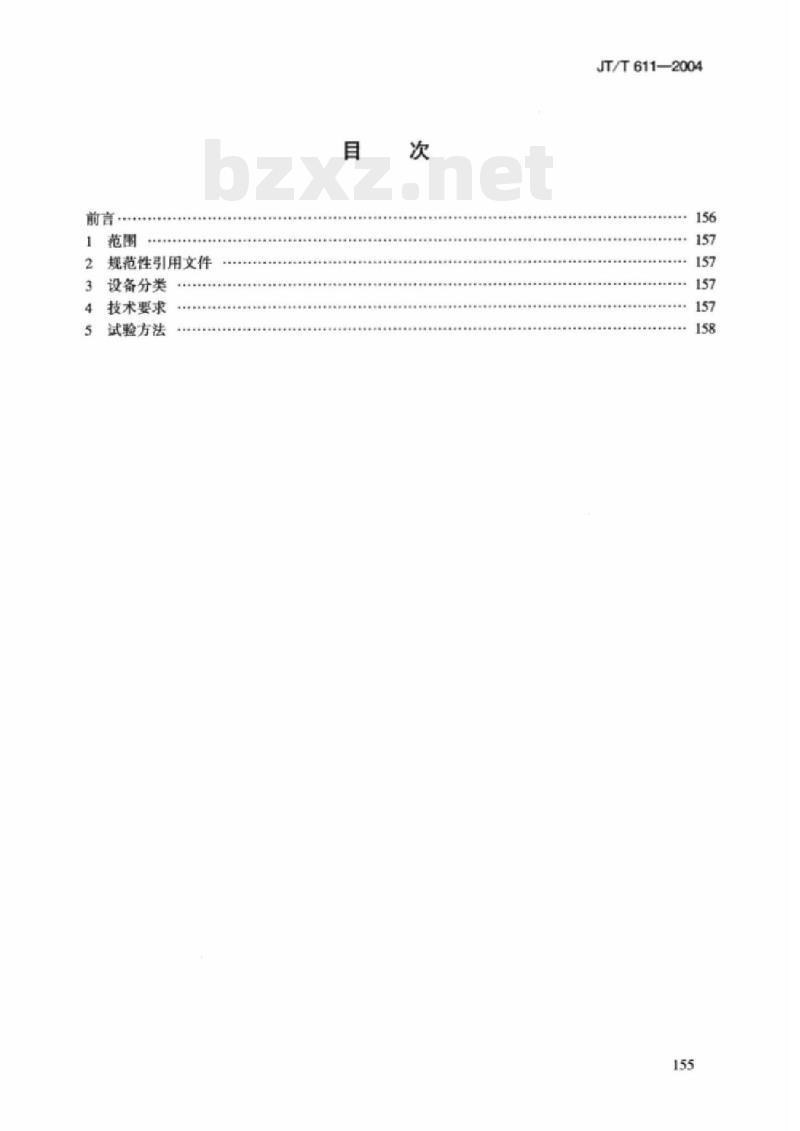

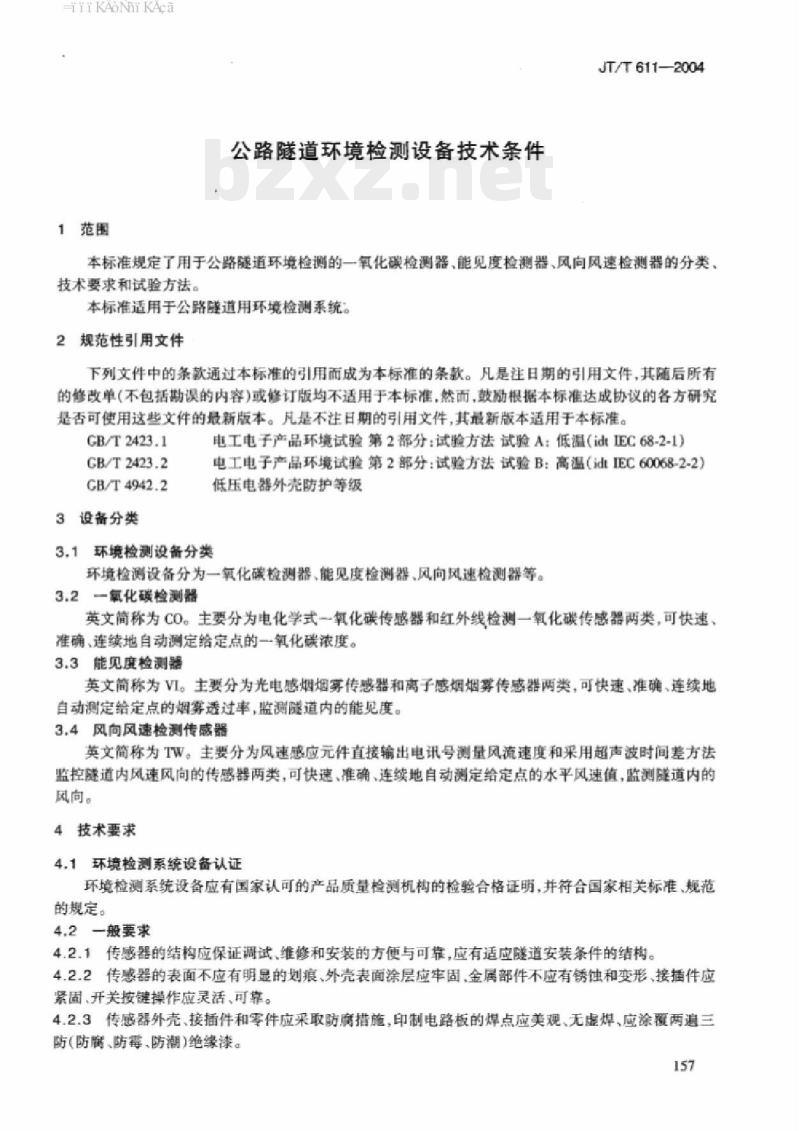

JT/T 611—2004 公路隧道环境检测设备技术条件 Technical requirements for tunnel environment detection equipment [前言] 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：重庆交通科研设计院。本标准主要起草人有：韩直、涂耘、龚世强、陈彦华、周健、王小军、吴小丽。 [目录] 1 范围 2 规范性引用文件 3 设备分类 4 技术要求 5 试验方法 1 范围 本标准规定了用于公路隧道环境检测的一氧化碳检测器、能见度检测器、风向风速传感器的分类、技术要求和试验方法。本标准适用于公路隧道用环境检测系统。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低通 GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T 4942.2 低压电器外壳防护等级 3 设备分类 3.1 环境检测设备分类 环境检测设备分为一酸化碳检测器、能见度检测器、风向风速传感器等。 3.2 氧化碳检测器 英文简称为CO。主要分为电化学式一氧化碳传感器和红外线检测一氧化碳传感器两类，可快速、准确、连续地自动测定给定点的一氧化碳浓度。 3.3 能见度检测器 英文简称为VI。主要分为光电感烟烟雾传感器和离子感烟烟雾传感器两类，可快速、准确、连续地自动测定给定点的烟雾透过率，监测隧道内的能见度。 3.4 风向风速传感器 英文简称为TW。主要分为风轮感应元件直接输出电信号测量风速和采用超声波时间差方法监控隧道内风速风向的传感器两类，可快速、准确、连续地自动测定给定点的水平风速值，监测隧道内的风向。 4 技术要求 4.1 环境检测系统设备认证 环境检测系统设备应有国家认可的产品质量检测机构的检验合格证明，并符合国家相关标准、规范的规定。 4.2 一般要求 4.2.1 传感器的结构应保证调试、维修和安装的方便与可靠，应有适应隧道安装条件的结构。 4.2.2 传感器的表面不应有明显的划痕，外壳表面涂层应牢固，金属部件不应有锈蚀和变形，接插件应紧固，开关按键操作应灵活、可靠。 4.2.3 传感器外壳、接插件和零件应采取防腐措施，印制电路板的焊点应美观、无虚焊，应涂覆“三防”（防腐、防霉、防潮）绝缘漆。 4.2.4 安装于隧道内的设备应符合 GB/T 4942.2 中的 IP65 要求。 4.3 工作环境 如应用场所无特殊要求，安装在隧道内的环境检测设备应符合以下环境要求： a) 温度：-15℃ ~ 45℃； b) 相对湿度：35% ~ 90%； c) 大气压力：80kPa ~ 110kPa； d) 风速：0 ~ 10m/s。 4.4 功能 4.4.1 实时CO、VI、TW监测 在控制器/计算机上应以汉字、数字、图形等多种形式不间断显示被监测现场的CO浓度值、VI值、TW值等信息。 4.4.2 报警值设定 具有报警功能的传感器应能在测量范围内任意设置报警点。 4.4.3 故障显示 环境检测系统发生下列故障之一时，控制器应显示故障信息或报警： a) 主电源故障：主电源过压、欠压、断路； b) 无响应故障：传感器电源断路或通讯线缆断路。 4.5 主要技术指标 4.5.1 CO传感器： a) 测量范围：(0~300) × 10⁻¹； b) 测量精度：±2 × 10⁻¹； c) 输出：4mA-20mA的隔离输出，最大负载500Ω或RS422通讯接口。 4.5.2 VI传感器： a) 测量范围：0~0.015/m； b) 测量精度：±0.0002/m； c) 输出：4mA-20mA的隔离输出，最大负载500Ω。 4.5.3 TW传感器： a) 测量范围：-20m/s ~ 20m/s； b) 测量精度：±0.2m/s； c) 输出：4mA-20mA的隔离输出，最大负载500Ω。 4.6 负载特性 将传感器在空气中稳定时外接负载电阻为500Ω和0Ω时输出信号之差，分别换算为CO浓度值、VI值、TW值，其值应符合传感器量程范围和测量精度的要求。 4.7 稳定性 4.7.1 CO传感器：按5.6.1试验后，传感器的指示值和输出信号值应符合标准物质的测定值和测量精度的要求。 4.7.2 VI传感器：按5.6.2试验后，传感器的指示值和输出信号值应符合标准物质的测定值和测量精度的要求。 4.7.3 TW传感器：按5.6.3试验后，传感器的指示值和输出信号值应符合标准风速的测定值和测量精度的要求。 5 试验方法 5.1 试验环境 除环境试验或有关标准中另有规定外，试验应在下列环境条件中进行： a) 温度：15℃ ~ 35℃； b) 相对湿度：45% ~ 85%； c) 大气压力：80kPa ~ 100kPa； d) 风速：0 ~ 10m/s。 5.2 试验用设备 5.2.1 气体流量计：测量范围0~30L/min； 5.2.2 秒表：分度值为0.01s； 5.2.3 直流毫安表：0-100mA； 5.2.4 频率计：0~1000kHz； 5.2.5 直流稳压电源：0-30V、2A； 5.2.6 风速计：0~20m/s； 5.2.7 烟尘浓度测定仪：0~0.2mg/m³。 5.3 外观 用目测法检查。 5.4 工作环境温度试验 工作状态的环境温度试验按 GB/T 2423.1 和 GB/T 2423.2 的规定进行。 5.5 传感器负载特性 将传感器在空气中稳定时外接负载电阻为500Ω和0Ω时输出信号之差，分别换算为CO浓度值、VI值、TW值。试验次数不少于五次，取值分别为平均值、最大值、最小值。 5.6 稳定性 5.6.1 CO传感器 把调整好的传感器安装在特制的注气装置内，连续运行7d，每隔24h按标定的流量依次通入清洁空气和空气中一氧化碳等标准物质各3min，记录指示值和输出信号值。试验期间不得调整传感器。 5.6.2 VI传感器 把调整好的传感器安装在特制的发烟装置内，连续运行7d，每隔24h点燃发烟源，熄灭火焙，保持连续冒烟，记录指示值和输出信号值。试验期间不得调整传感器。 5.6.3 TW传感器 把调整好的传感器安装在计量标准器及低速的风洞内，连续运行7d，每隔24h启动无级调速风机提供风量，记录指示值和输出信号值。试验期间不得调整传感器。
